IEEE802.11n 物理层帧的特点

目录

IEEE802.11 物理层帧的基本格式

IEEE802.11n的特点

---

IEEE802.11 物理层帧的基本格式

IEEE802.11物理帧格式经过了漫长的演变至今，有许多为了扩展功能支持的帧格式。简单对IEEE802.11物理层发展做了一个梳理，如下图1所示。需要注意的是，HT-LTF、VHT-LTF、HE-LTF的个数由使用的Space Stream（时空流）决定，当为SISO格式，个数都为1。

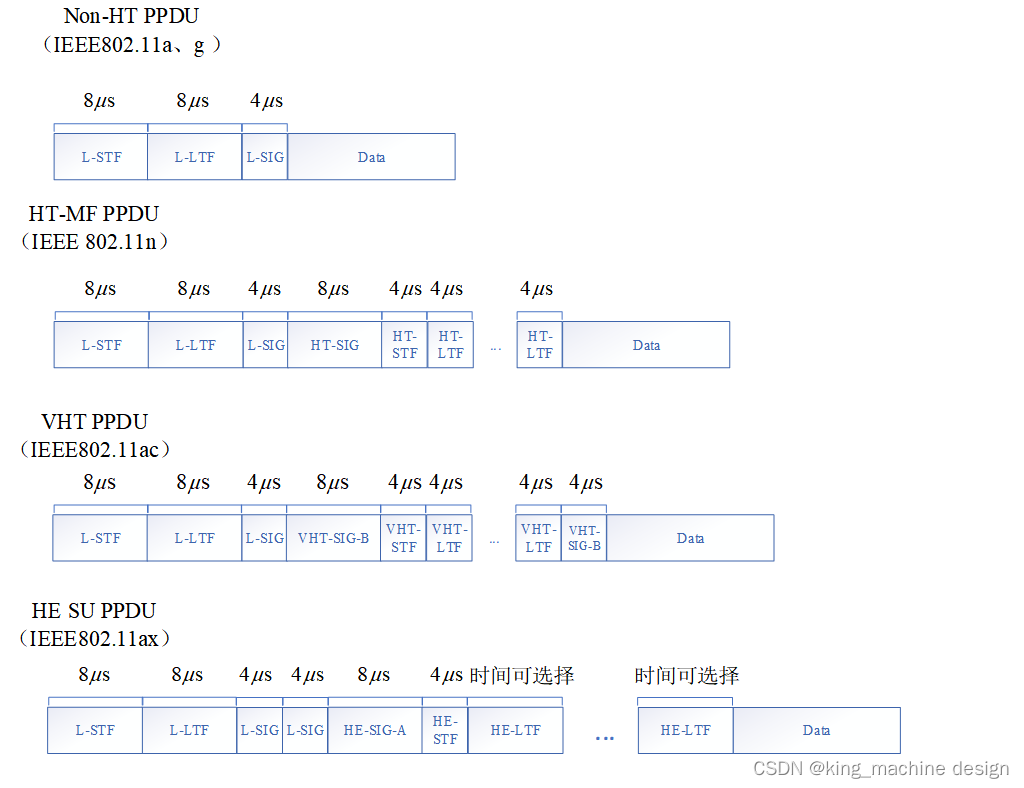

图1 IEEE802.11 物理层帧格式

IEEE802.11n的特点

IEEE802.11n又称HT，对于本文研究的IEEE802.11n MF 物理层帧格式来说，对比之前的a/g新增的亮点就是加入了对于40M带宽、MIMO 4*4、相同带宽下新增的数据子载波和短保护间隔（Short GI）的支持。由于40M的基带处理与20M类似，这里还是拿20M举例。同样以图1为基础阐述，IEEE802.11n MF为了兼容性， L-STF、L-LTF、L-SIG 与之前定义一样，并且新增一个HT-SIG字段如图 2。

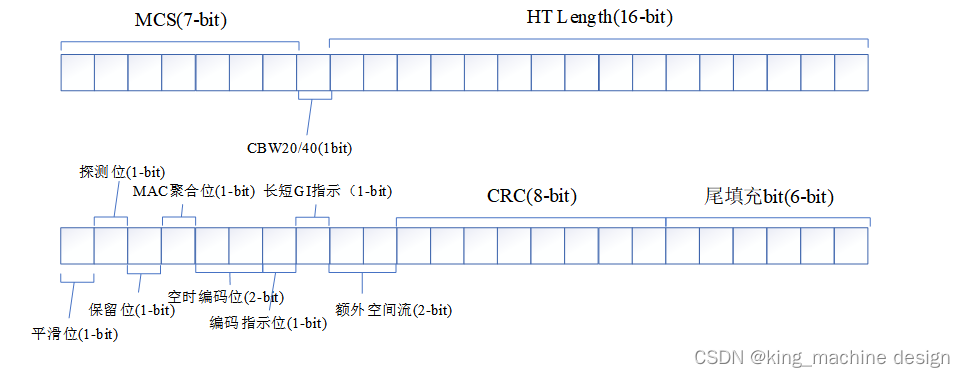

图2 HT-SIG字段详解

HT-SIG 包含48 bit，与L-SIG类似方式进行编码，并且为了让设备检查出 HT-SIG以区分IEEE802.11n和IEEE802.11a/g，HT-SIG部分的BPSK 星座应相对于 L-SIG 旋转 90°。

同带宽IEEE802.11n的物理层提升主要体现：（1）在调制和编码方案 （Modulation and Coding Scheme、MCS），新增了64-QAM编码率R=5/6的编码方案。（2）新增短保护间隔（GI）支持。（3）新增4个数据子载波。新改变得到对应的数据传输速率表如下：

表1 IEEE802.11n 20M SISO MF数据速率表

MCS

子载波调制方式

码率

NBPSC

NSD

NSP

NCBPS

NDBPS
