IEEE802.11细同步算法

目录

引言

基于互相关的细同步算法

仿真结果

---

引言

定时同步大体上包含：帧同步（也称粗同步）和符号同步（也称细同步）两个步骤，通常两个步骤可以分开也可以同时完成。对于IEEE802.11接收系统，粗细同步是分开进行的，其中粗同步是为了确定一个帧分组的大致起始时刻，而细同步是为了明确定位出OFDM符号的起点从而进行解调。在处理同步问题时，在时域处理是合适并且更加实用的。因为理论上如果最初不大致修正载波频率偏移，是不能使用互相关类型算法的。

基于互相关的细同步算法

由于IEEE802.11的前导序列是已知的，对于接收机来说保存本地序列，对接受信号进行互相关能得到更精确的帧起始位置。接下来就是选择前导序列的问题。基于L-STF互相关的算法非常简单，实现的复杂度也很低。但是长的重复结构会产生众所周知的高原问题，从而导致很大的估计误差。在基于L-LTF的互相关的算法中可以以计算复杂性为代价来避免高原问题，设计基于L-LTF的互相关算法流程如图1所示：

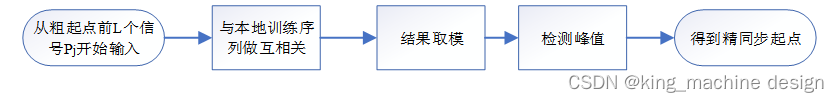

图1 基于L-LTF的互相关算法流程图

由物理层帧格式可得，对于L-LTF来说一共是8us时间，在20M带宽和基带速率的IEEE802.11信号情况下对应160点由2个长训练序列64点和1个循环前缀32点组成。互相关算法式如下:

其中pref(i)代表本地参考序列的下标i的复数值，p(j+1)代表接受信号j+i下标的复数值。

仿真结果

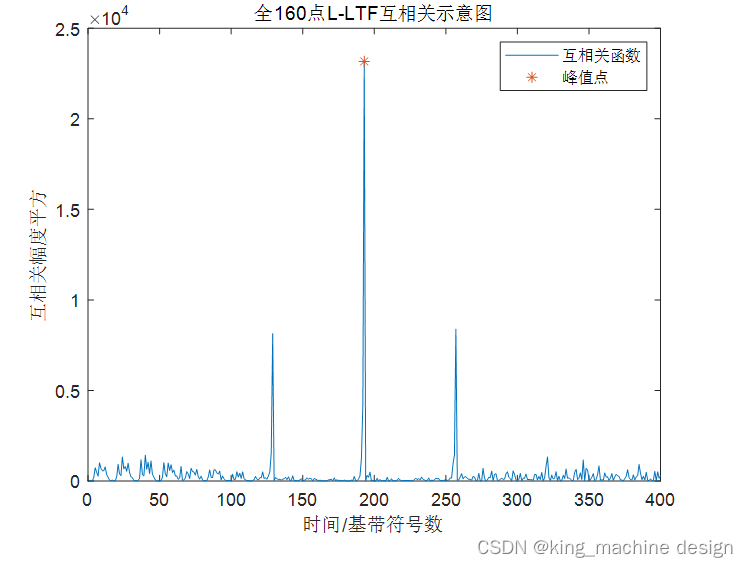

图2 全160点L-LTF互相关示意图

由峰值点的索引值可算出符号起点偏移点数。
