十六进制计数器

目录

描述

输入描述：

输出描述：

参考代码

---



描述

请用Verilog设计十六进制递增计数器电路，每个时钟周期递增1。

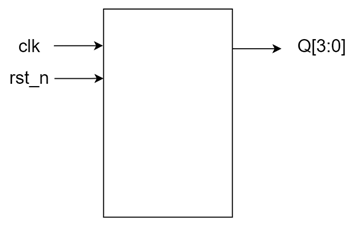

电路的接口如下图所示。Q[3:0]中，Q[3]是高位。

接口电路图如下：





输入描述：

   input                clk   ,
   input                rst_n ,

输出描述：

   output   reg  [3:0]  Q

参考代码

`timescale 1ns/1ns

module counter_16(
   input                clk   ,
   input                rst_n ,

   output   reg  [3:0]  Q
);
    always @(posedge clk or negedge rst_n) begin
        if (!rst_n) begin
            Q <= 4'b0;
        end else begin
            Q <= Q +1'b1;
        end
    end
endmodule
