图形变换

用于对组件进行旋转、平移、缩放、矩阵变换等操作。

说明

从API Version 7开始支持。后续版本如有新增内容，则采用上角标单独标记该内容的起始版本。

rotate

rotate(value: RotateOptions)

设置组件旋转。

卡片能力： 从API version 9开始，该接口支持在ArkTS卡片中使用。

元服务API： 从API version 11开始，该接口支持在元服务中使用。

系统能力： SystemCapability.ArkUI.ArkUI.Full

参数：

参数名类型必填说明
valueRotateOptions是

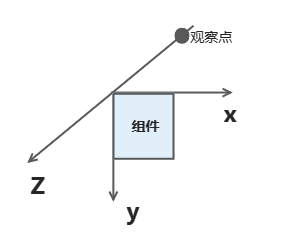

可使组件在以组件左上角为坐标原点的坐标系中进行旋转（坐标系如下图所示）。其中，(x, y, z）指定一个矢量，作为旋转轴。

旋转轴和旋转中心点都基于坐标系设定，组件发生位移时，坐标系不会随之移动。

默认值: 在x、y、z都不指定时，x、y、z的默认值分别为0、0、1。指定了x、y、z任何一个值时，x、y、z中未指定的值默认为0。

{

centerX: '50%',

centerY: '50%'

centerZ: 0,

perspective: 0

}

单位：vp

centerZ、perspective从API version 10开始支持在ArkTS卡片中使用。

translate

translate(value: TranslateOptions)

设置组件平移。

卡片能力： 从API version 9开始，该接口支持在ArkTS卡片中使用。

元服务API： 从API version 11开始，该接口支持在元服务中使用。

系统能力： SystemCapability.ArkUI.ArkUI.Full

参数：

参数名类型必填说明
valueTranslateOptions是

可使组件在以组件左上角为坐标原点的坐标系中进行移动（坐标系如下图所示）。其中，x，y，z的值分别表示在对应轴移动的距离，值为正时表示向对应轴的正向移动，值为负时表示向对应轴的反向移动。移动距离支持数字和字符串（比如'10px'，‘10%’）两种类型。

默认值:

{

x: 0,

y: 0,

z: 0

}

单位：vp

说明：

z轴方向移动时由于观察点位置不变，z的值接近观察点组件会有放大效果，远离则缩小。

scale

scale(value: ScaleOptions)

设置组件缩放。

卡片能力： 从API version 9开始，该接口支持在ArkTS卡片中使用。

元服务API： 从API version 11开始，该接口支持在元服务中使用。

系统能力： SystemCapability.ArkUI.ArkUI.Full

参数：

参数名类型必填说明
valueScaleOptions是

可以分别设置X轴、Y轴、Z轴的缩放比例，默认值为1，同时可以通过centerX和centerY设置缩放的中心点。

默认值:

{

x: 1,

y: 1,

z: 1,

centerX:'50%',

centerY:'50%'

}

transform

transform(value: object)

设置组件的变换矩阵。

元服务API： 从API version 11开始，该接口支持在元服务中使用。

系统能力： SystemCapability.ArkUI.ArkUI.Full

参数：

参数名类型必填说明
valueobject是设置当前组件的变换矩阵。object当前仅支持Matrix4Transit矩阵对象类型。

RotateOptions对象说明

元服务API： 从API version 11开始，该接口支持在元服务中使用。

系统能力： SystemCapability.ArkUI.ArkUI.Full

名称类型必填说明
xnumber否

旋转轴向量x坐标。

卡片能力： 从API version 9开始，该接口支持在ArkTS卡片中使用。

ynumber否

旋转轴向量y坐标。

卡片能力： 从API version 9开始，该接口支持在ArkTS卡片中使用。

znumber否

旋转轴向量z坐标。

卡片能力： 从API version 9开始，该接口支持在ArkTS卡片中使用。

anglenumber | string是

旋转角度。取值为正时相对于旋转轴方向顺时针转动，取值为负时相对于旋转轴方向逆时针转动。取值可为string类型，如'90deg'。

卡片能力： 从API version 9开始，该接口支持在ArkTS卡片中使用。

centerXnumber | string否

变换中心点x轴坐标。表示组件变换中心点（即锚点）的x方向坐标。

单位：vp

卡片能力： 从API version 9开始，该接口支持在ArkTS卡片中使用。

centerYnumber | string否

变换中心点y轴坐标。表示组件变换中心点（即锚点）的y方向坐标。

单位：vp

卡片能力： 从API version 9开始，该接口支持在ArkTS卡片中使用。

centerZ10+number否

z轴锚点，即3D旋转中心点的z轴分量。

卡片能力： 从API version 10开始，该接口支持在ArkTS卡片中使用。

perspective10+number否

视距，即视点到z=0平面的距离。

旋转轴和旋转中心点都基于坐标系设定，组件发生位移时，坐标系不会随之移动。

卡片能力： 从API version 10开始，该接口支持在ArkTS卡片中使用。

TranslateOptions对象说明

卡片能力： 从API version 9开始，该接口支持在ArkTS卡片中使用。

元服务API： 从API version 11开始，该接口支持在元服务中使用。

系统能力： SystemCapability.ArkUI.ArkUI.Full

名称类型必填说明
xnumber | string否x轴的平移距离。
ynumber | string否y轴的平移距离。
znumber | string否z轴的平移距离。

ScaleOptions对象说明

卡片能力： 从API version 9开始，该接口支持在ArkTS卡片中使用。

元服务API： 从API version 11开始，该接口支持在元服务中使用。

系统能力： SystemCapability.ArkUI.ArkUI.Full

名称类型必填说明
xnumber否x轴的缩放倍数。x>1时以x轴方向放大，0<x<1时以x轴方向缩小，x<0时沿x轴反向并缩放。
ynumber否y轴的缩放倍数。y>1时以y轴方向放大，0<y<1时以y轴方向缩小，y<0时沿y轴反向并缩放。
znumber否z轴的缩放倍数。z>1时以z轴方向放大，0<z<1时以z轴方向缩小，z<0时沿z轴反向并缩放。
centerXnumber | string否

变换中心点x轴坐标。表示组件变换中心点（即锚点）的x方向坐标。

单位：vp

centerYnumber | string否

变换中心点y轴坐标。表示组件变换中心点（即锚点）的y方向坐标。

单位：vp

说明

当组件同时设置了rotate和scale属性时，centerX和centerY的取值会发生冲突，此时centerX和centerY的值以最后设定的属性的值为准。

示例

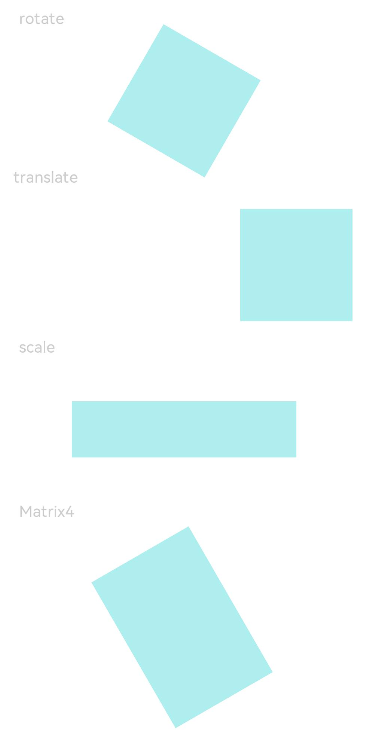

示例1（为组件添加图形变换效果）

该示例通过rotate、translate、scale、transform为组件添加旋转、平移、缩放、变换矩阵效果。

// xxx.ets
import { matrix4 } from '@kit.ArkUI';

@Entry
@Component
struct TransformExample {
  build() {
    Column() {
      Text('rotate').width('90%').fontColor(0xCCCCCC).padding(15).fontSize(14)
      Row()
        .rotate({
          x: 0,
          y: 0,
          z: 1,
          centerX: '50%',
          centerY: '50%',
          angle: 300
        })// 组件以矢量(0,0,1)为旋转轴，绕中心点顺时针旋转300度
        .width(100).height(100).backgroundColor(0xAFEEEE)

      Text('translate').width('90%').fontColor(0xCCCCCC).padding(10).fontSize(14)
      Row()
        .translate({ x: 100, y: 10 })// x轴方向平移100，y轴方向平移10
        .width(100)
        .height(100)
        .backgroundColor(0xAFEEEE)
        .margin({ bottom: 10 })

      Text('scale').width('90%').fontColor(0xCCCCCC).padding(15).fontSize(14)
      Row()
        .scale({ x: 2, y: 0.5 })// 高度缩小一倍，宽度放大一倍，z轴在2D下无效果
        .width(100).height(100).backgroundColor(0xAFEEEE)

      Text('Matrix4').width('90%').fontColor(0xCCCCCC).padding(15).fontSize(14)
      Row()
        .width(100).height(100).backgroundColor(0xAFEEEE)
        .transform(matrix4.identity().translate({ x: 50, y: 50 }).scale({ x: 1.5, y: 1 }).rotate({
          x: 0,
          y: 0,
          z: 1,
          angle: 60
        }))
    }.width('100%').margin({ top: 5 })
  }
}

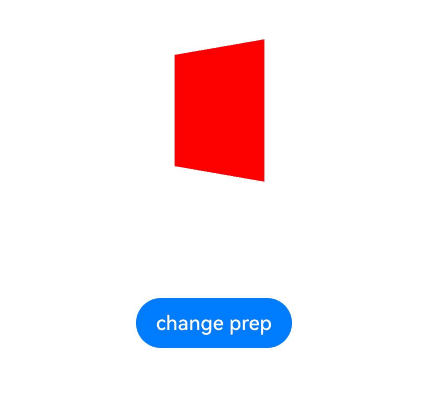

示例2（设置旋转视距）

该示例通过perspective为组件添加视距效果。

// xxx.ets
@Entry
@Component
struct Index {
  @State prep: number = 10;

  build() {
    Row() {
      Column() {
        Stack()
          .width(100)
          .height(100)
          .backgroundColor(Color.Red)
          .rotate({ y: 1, angle: 45, perspective: this.prep })
        Button('change prep')
          .margin({ top: 100 })
          .onClick(() => {
            animateTo({
              duration: 2000,
              curve: Curve.EaseIn,
              iterations: 1,
              playMode: PlayMode.Normal,
              onFinish: () => {
                console.info('play end')
              }
            }, () => {
              this.prep = 500 // 组件视距从10变换到500
            })
          })
      }
      .width('100%')
    }
    .height('100%')
  }
}

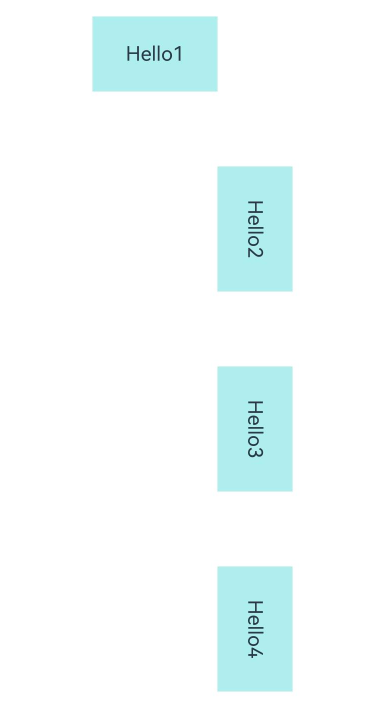

示例3（按中心点旋转）

该示例通过设置rotate和transform为不同的参数实现相同的旋转效果。

import { matrix4 } from '@kit.ArkUI'

@Entry
@Component
struct MatrixExample {
  build() {
    Column({ space: 100 }) {
      Text('Hello1')
        .textAlign(TextAlign.Center)
        .width(100)
        .height(60)
        .borderWidth(1)

      Text('Hello2')
        .textAlign(TextAlign.Center)
        .width(100)
        .height(60)
        .borderWidth(1)
        .rotate({
          // 绕(100vp,60vp)的锚点旋转90度，rotate或scale的centerX、centerY为组件锚点
          z: 1,
          angle: 90,
          centerX: 100,
          centerY: 60
        })

      Text('Hello3')
        .textAlign(TextAlign.Center)
        .width(100)
        .height(60)
        .borderWidth(1)
        .transform(matrix4.identity()
          .rotate({
            // 组件锚点(centerX,centerY)默认为(50%,50%)，即锚点在(50vp,30vp)
            // transform的rotate指定(centerX,centerY)为(50vp,30vp)，相对于在组件本身锚点基础上再额外偏移(50vp,30vp)
            // 此次变换相当于绕(100vp,60vp)旋转，和"Hello2"实现同样的旋转效果
            z: 1,
            angle: 90,
            centerX: vp2px(50),
            centerY: vp2px(30)
          }))

      Text('Hello4')
        .textAlign(TextAlign.Center)
        .width(100)
        .height(60)
        .borderWidth(1)
        .scale({
          // 当设置x或y时，centerX和centerY才能生效
          // 设置组件锚点为(100vp,60vp)
          x: 1,
          y: 1,
          centerX: 100,
          centerY: 60
        })// transform的rotate不指定centerX、centerY，此次旋转的中心相对于组件本身锚点没有额外偏移
          // 该组件通过scale设置的锚点，绕(100vp,60vp)进行旋转，和"Hello2"实现同样的旋转效果
        .transform(matrix4.identity().rotate({ z: 1, angle: 90 }))
    }.width('100%')
    .height('100%')
  }
}
