全网首发—一张图看懂YOLOV12模型结构

昀恒578

已于 2025-02-22 22:02:32 修改

阅读量3.7k

点赞数 12

分类专栏： YOLO12 文章标签： YOLO python 计算机视觉目标检测机器学习人工智能深度学习

于 2025-02-22 13:01:11 首次发布

本文链接：https://blog.csdn.net/m0_73148112/article/details/145793514

版权

YOLO12 专栏收录该内容

1 篇文章

订阅专栏

YOLOv12发布在2025年2月19日，由布法罗大学和国科大联合发布。

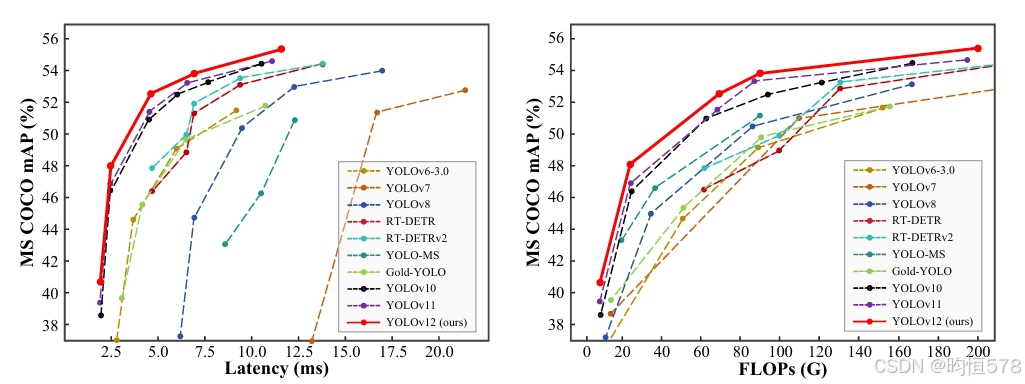

在延迟精度（左）和 FLOPs 精度（右）

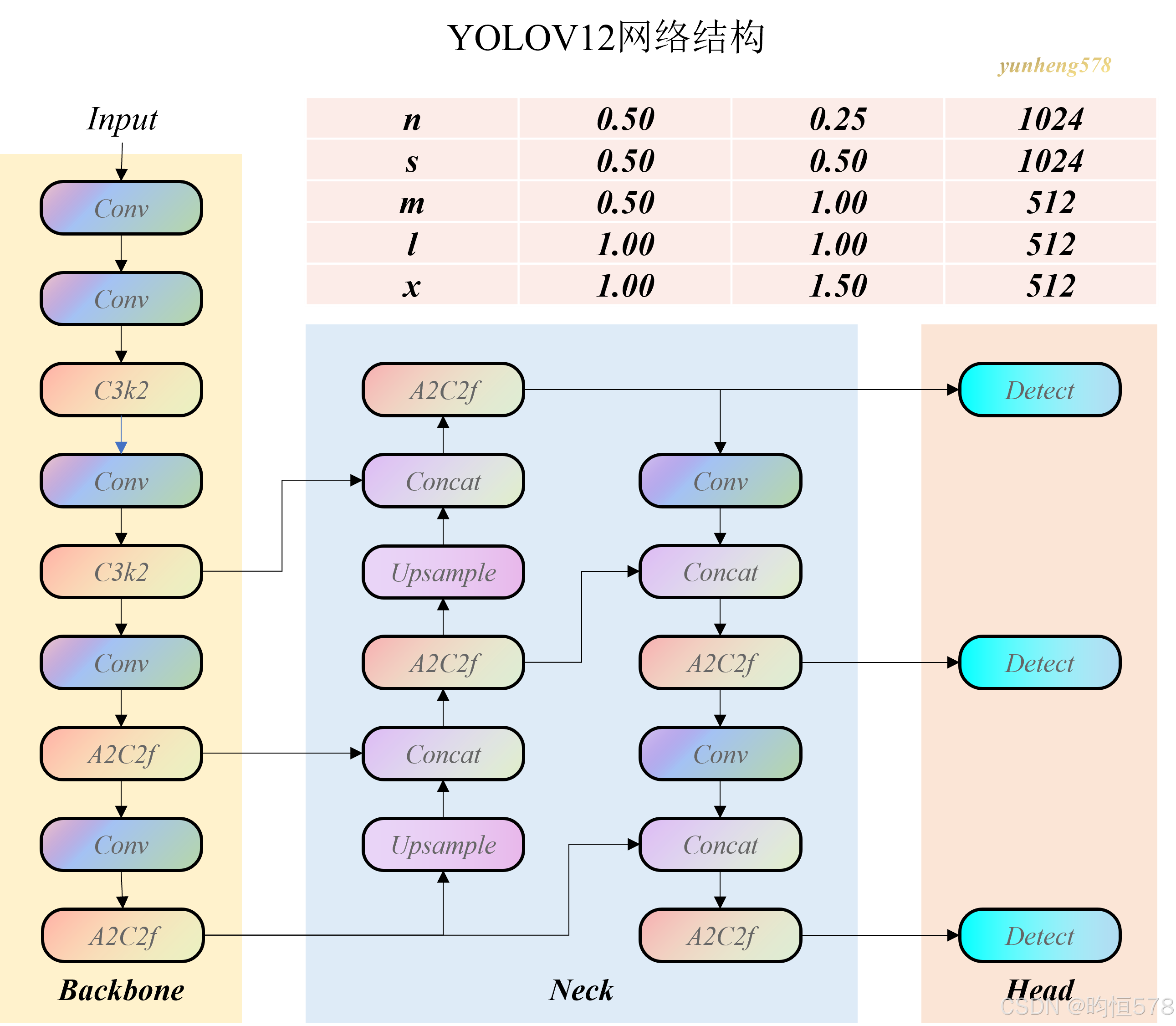

结构图如下图所示。

Backbone（主干网络）：由Conv（卷积层）、C3k2 和 A2C2f 模块组成，C3k2是YOLO11中提出的模块，用于辅助特征提取，A2C2f 为YOLO12中首次提出的结构，用于特征提取，进一步处理和提炼特征。

Neck（颈部网络）：包含 Concat（拼接层）、Upsample（上采样层）和 A2C2f 模块。对 Backbone 提取的特征进行融合和调整，通过上采样和拼接操作，整合不同层次的特征信息，增强特征的表达。

Head（头部网络）：与YOLO11的结构相同，由多个 Detect（检测层）组成，负责最终的目标检测任务，输出检测到的目标的类别和位置信息。
