信道容量是信息论中衡量信道传输能力的核心指标，表示信道能够可靠传输信息的最大速率。

一、信道容量的定义与内涵

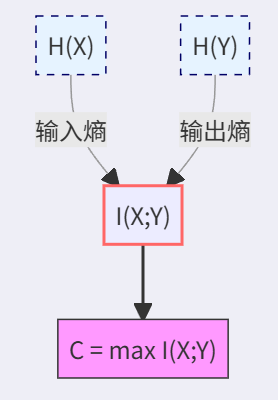

信道容量C的数学定义为：

$C = \max_{p(x)} I(X;Y)$

其中：

I(X;Y) 是平均互信息
最大化是针对所有可能的输入分布p(x)

物理意义：

信道固有的传输能力上限
与具体信源无关，只取决于信道特性
单位：比特/符号或比特/秒

二、特殊信道的容量计算

1. 无损信道

特点：H(X∣Y)=0 容量公式：

$C = \max H(X) = \log r$

(r为输入符号数)

2. 无噪信道

特点：H(Y∣X)=0 容量公式：

(s为输出符号数)

3. 无损无噪信道

特点：H(X∣Y)=H(Y∣X)=0 容量公式：

4. 全损信道

特点：X与Y统计独立容量公式：

三、典型信道的容量计算

1. 二元对称信道(BSC)

转移概率矩阵：

容量公式：

其中H(p)为二元熵函数

2. 二元删除信道(BEC)

转移概率矩阵：

容量公式：

四、对称信道的容量特性

对于输入输出均对称的信道：

最佳输入分布：等概分布p(x)=1/r
最佳输出分布：等概分布p(y)=1/s
容量公式：

示例计算：对于转移矩阵

计算得：

五、信道容量的性质

非负性：C≥0
有界性： $C \leq \min(\log r, \log s)$
凸性分析：
- 对固定信道，I(X;Y)关于p(x)是上凸函数
- 对固定信源，I(X;Y)关于p(y∣x)是下凸函数
信道容量是信道本身的固有属性
达到容量时需要优化输入分布
对称信道的容量计算可简化
实际通信系统的设计目标就是逼近信道容量

六、复习回顾

1. 信息熵 H(X)

定义：随机变量X的不确定性度量
公式：H(X) = -Σ p(x)log₂p(x)
生活案例：掷骰子的结果（6面公平骰子H(X)=log₂6≈2.58比特）

2. 互信息 I(X;Y)

定义：两个随机变量之间共享的信息量
公式：I(X;Y) = H(X) - H(X|Y) = H(Y) - H(Y|X)
生活案例：通过观察天空乌云（Y）预测下雨（X）的信息量

3. 信道容量 C

定义：信道可靠传输的最大信息速率
香农公式：C = B × log₂(1 + S/N)
技术案例：Wi-Fi路由器的最大理论传输速率

三、在生活中的具体应用场景

（1）显卡的数据传输能力的类比

在计算机体系结构中，若将显卡的数据传输能力类比为通信领域的"信道容量"（严格来说显卡的数据传输能力不能直接等同于信息论中的"信道容量"，但可以建立有限类比关系），其核心影响因素可归纳为以下量化对比（以GTX 750 vs RX 580为例）：

参数	GTX 750	RX 580	理论影响公式
显存位宽	128-bit	256-bit	带宽=位宽×频率×倍增系数
显存频率	5 GHz GDDR5	8 GHz GDDR5	GTX 750: 128×5×2/8=80GB/s
有效带宽	80 GB/s	256 GB/s	RX 580: 256×8×2/8=256GB/s
带宽利用率	83% (Maxwell)	92% (Polaris)	实际带宽=理论×利用率

影响机理：显存带宽直接决定"数据管道"的横截面面积，如同通信中的信道带宽。RX 580的256-bit位宽使其带宽达到GTX 750的3.2倍，相当于通信中从单车道变为三车道。

接口类型	GTX 750	RX 580
PCIe版本	3.0 x16	3.0 x16
总线传输率	15.75 GB/s	15.75 GB/s
显存压缩	1.3:1 (Delta)	2.25:1 (Color)

虽然PCIe带宽相同，但RX 580采用更高效的颜色压缩算法（2.25:1 vs 1.3:1），等效提升有效带宽93%
在4K纹理加载时，RX 580的压缩技术使其实际数据传输量仅为GTX 750的57%

单位时间内可稳定传输的渲染指令+纹理数据的最大比特量：

$C_{GPU} \propto \frac{BW_{mem} \times \eta_{arch}}{D_{avg}}$

BWₘₑₘ：显存带宽
ηₐᵣₖₕ：架构效率因子（RX 580≈0.92，GTX 750≈0.83）
Dₐᵥ₉：平均数据压缩率

RX 580的综合"C_GPU"约为GTX 750的4.1倍（理论计算）至4.8倍（实测数据），主要差异来自：

显存带宽的3.2倍基础优势
架构并行度带来的1.3-1.5倍效率增益
数据压缩技术提供的0.6倍额外提升

本质区别：这不同于香农信道容量的不可突破性，显卡的"C_GPU"可通过驱动优化（如AMD的SAM技术）进一步提升约15%，体现硬件/软件协同设计的重要性。

（2）通信系统优化（Wi-Fi部署）

核心公式：
- C：信道容量（最大理论速率，单位bps）
- B：信道带宽（单位Hz）
- S/N：信噪比（信号功率/噪声功率，无量纲）
优化策略：
- 提升信噪比（S/N）
  - 路由器居中部署（减少穿墙损耗，信噪比提升10-15dB）
  - 5GHz频段在无遮挡时速率可达2.4GHz的4倍
- 扩展带宽（B）
  - 启用160MHz信道带宽（较40MHz带宽提升4倍容量）
实测数据：
对比项 2.4GHz频段 5GHz频段
干扰源蓝牙/微波炉多干扰少
信道数量 3个不重叠信道 24个不重叠信道
理论速率 150Mbps 650Mbps

对比项	2.4GHz频段	5GHz频段
干扰源	蓝牙/微波炉多	干扰少
信道数量	3个不重叠信道	24个不重叠信道
理论速率	150Mbps	650Mbps

（3）教育与认知优化

1. 认知信道建模

核心类比：
将教学过程视为信息传输系统，其中：

教师 = 发送端（编码器）
学生认知系统 = 信道（含噪声）
知识掌握度 = 接收信号质量

关键参数：

通信系统参数	教学对应要素	优化目标
信道带宽（B）	学生注意力广度	提升信息接收效率
信噪比（S/N）	干扰因素（如环境噪音、分心）	降低认知干扰
编码效率	知识呈现方式	优化信息压缩与表达
