数字电路基础期末速通学习笔记（绝对精品！）

笔者所在学校将数电的内容融合进了计算机组成原理的课程里面。
所以我在学习计组时花时间去速通了一下数电。本笔记由本人在b站观看大量视频后写出，凝聚了本人的心血。

来源：1、数字电子技术基础期末复习速成(0基础逆袭90+）_哔哩哔哩_bilibili（主体）

2、数电：时序逻辑电路的分析_哔哩哔哩_bilibili

3、数电：时序逻辑电路的设计_哔哩哔哩_bilibili

4、数电：计数器_哔哩哔哩_bilibili（不明白的话可以找一些其他课）

5、学校ppt

一、数制的转换:

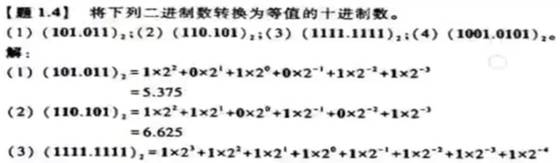

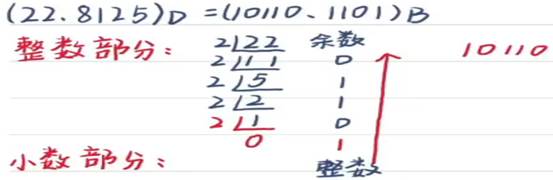

1、二进制（B）和十进制（D）：

B–>D:

例题：

D–>B:

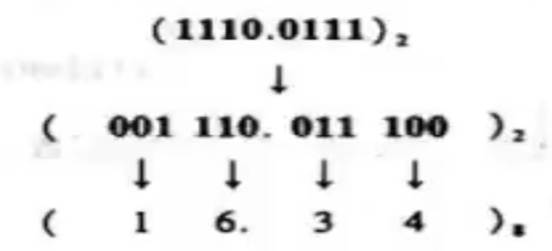

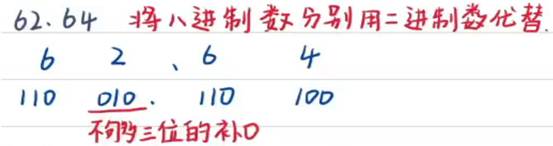

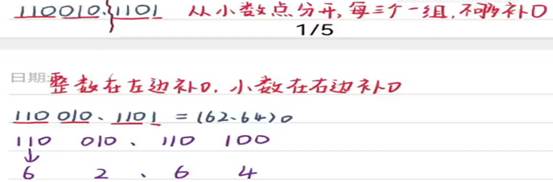

2、二进制（B）和八进制（O）：

B–>O:

例题：

O–>B：

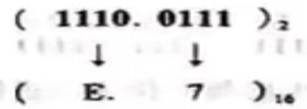

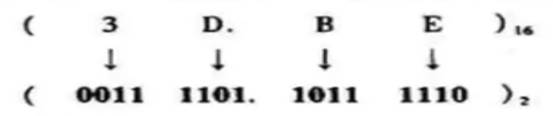

3、二进制（B）和十六进制（H）：

B–>H:

例题：

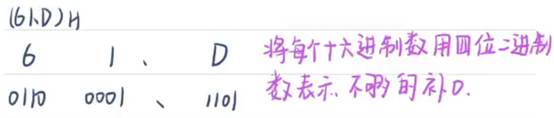

H–>B:

例题：

4、D–O、D–H、O–H：

先转化成二进制再转换。

三、化简题公式口诀和逻辑函数的书写：

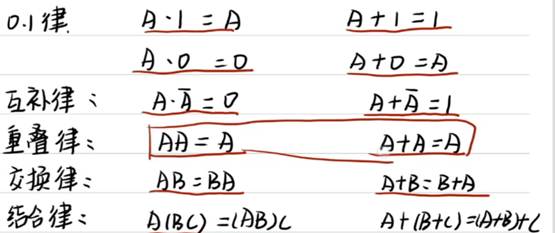

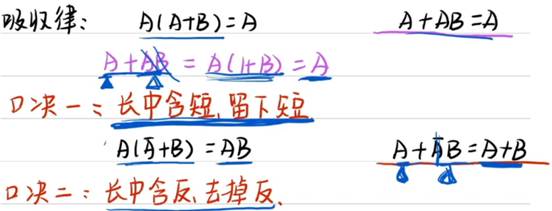

公式：

长逆变短逆，与变或，或变与。

题型一、证明题：

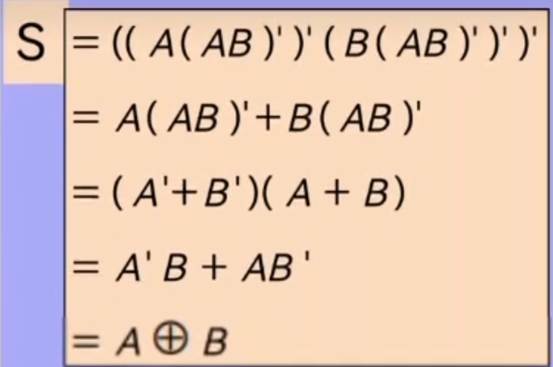

从外往里去逆。

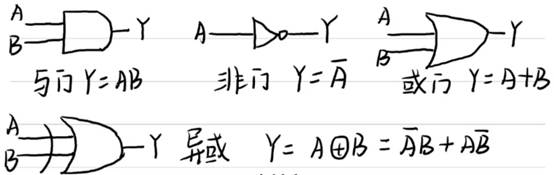

逻辑门符号：

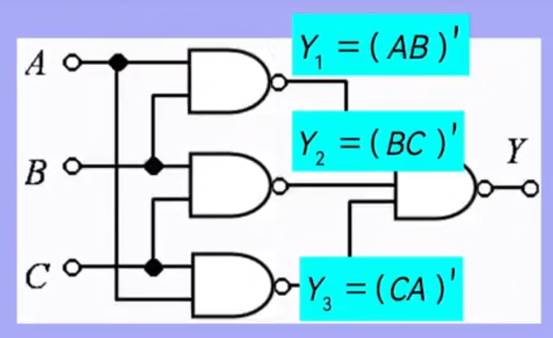

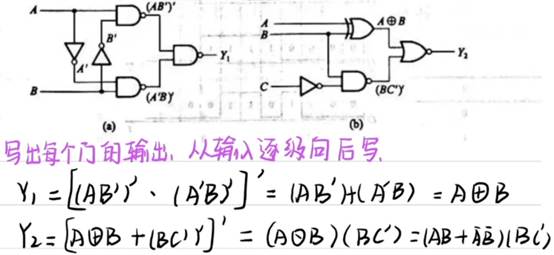

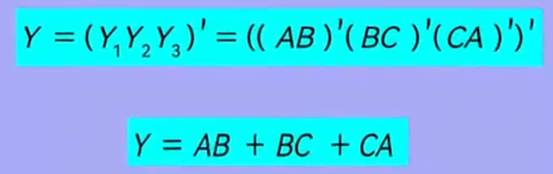

题型二、由图写逻辑表达式：

四、最小项的写法和公式法简化：

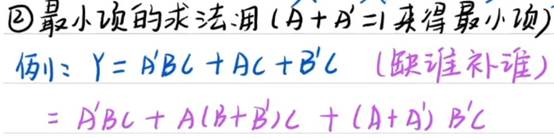

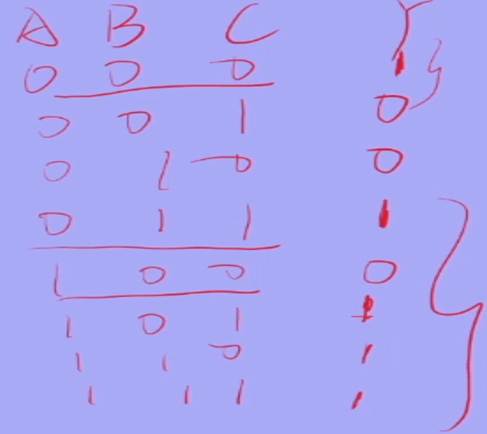

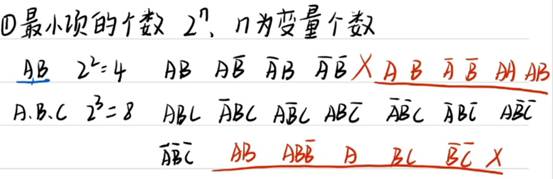

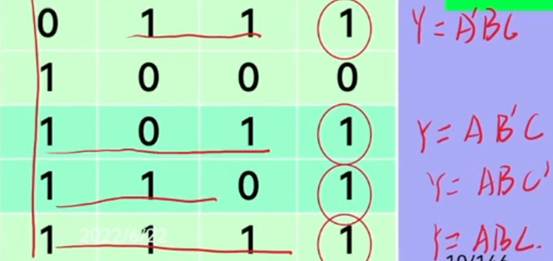

题型三、最小项：

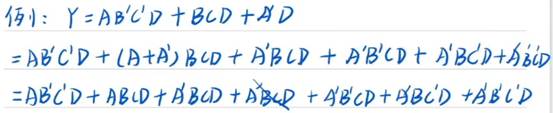

每个变量能且只能出现一种形式

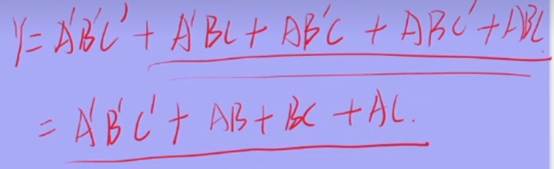

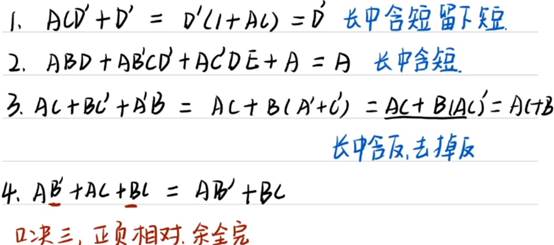

题型四、公式法化简：

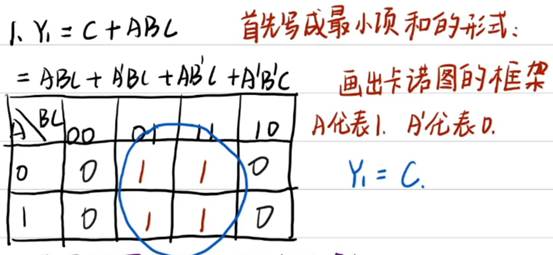

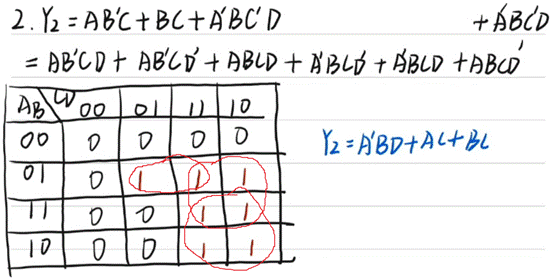

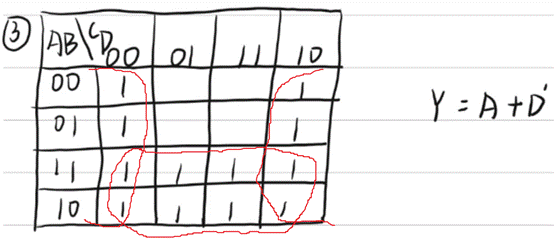

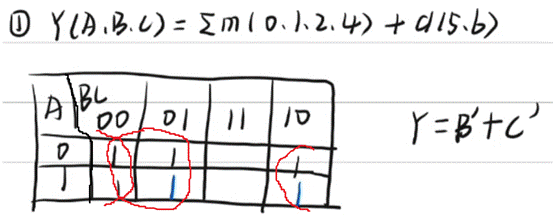

五、卡诺图的化简：

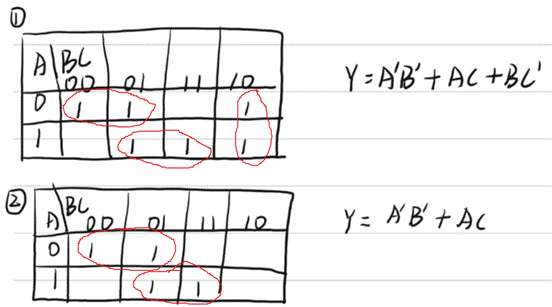

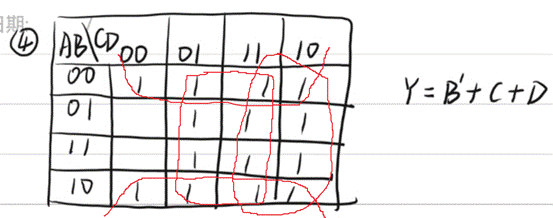

也可以圈0求非。

每次圈的个数只能是2的次方个（2、4、8…）。

对称于中心线的小方格也是相邻项。

习题

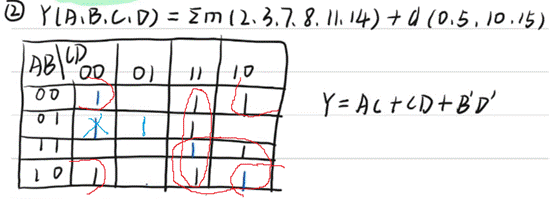

化简具有无关项的逻辑函数

无关项：即可当0又可当1，用的上就是1，用不上就是0。

六、组合逻辑电路：

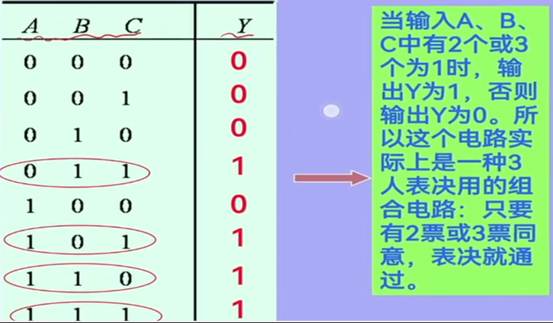

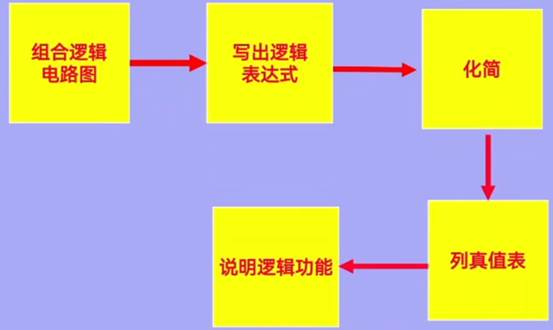

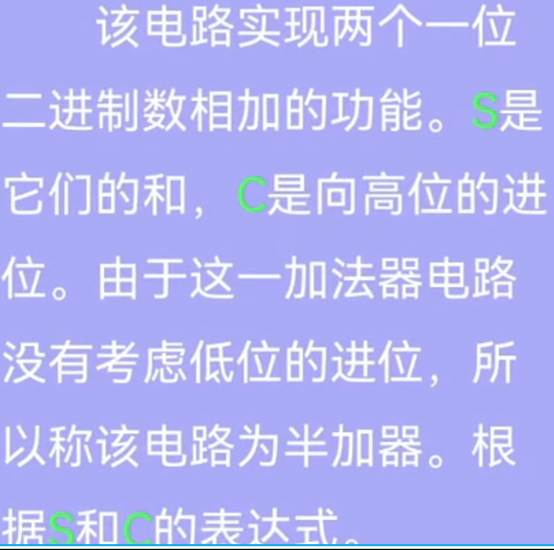

分析：

例1：

例2：

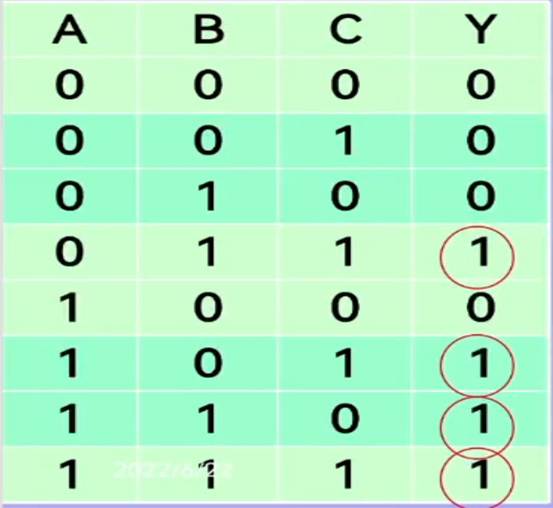

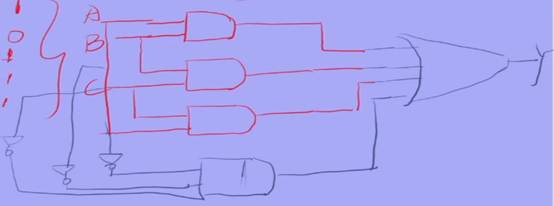

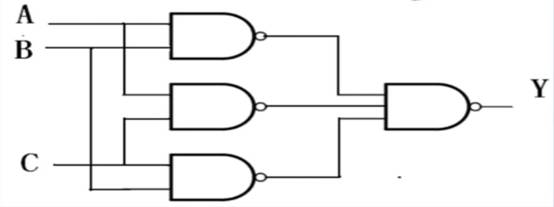

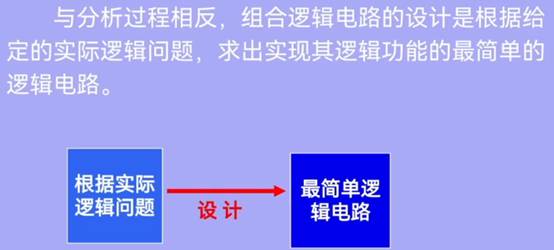

设计：

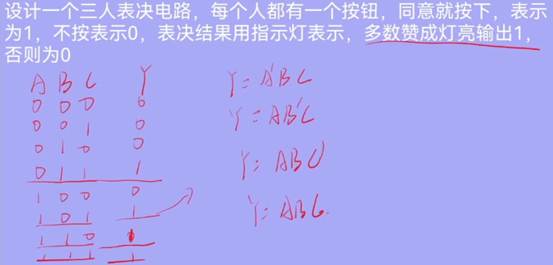

例1：

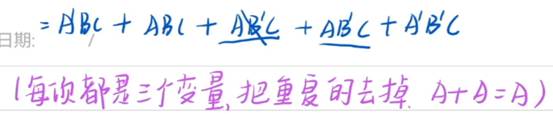

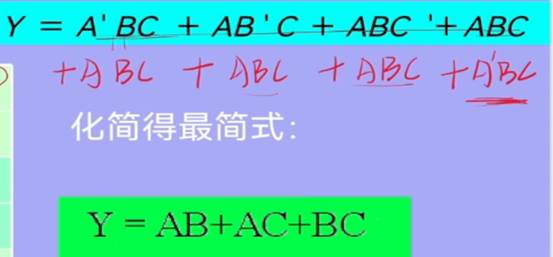

A+A=A所以ABC+ABC=ABC，这样达到化简得目的。或者用卡诺图化简。

例2：

例3：

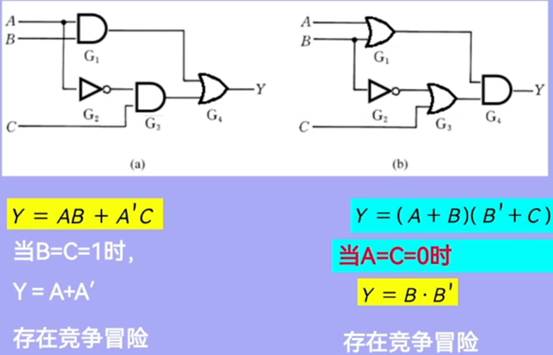

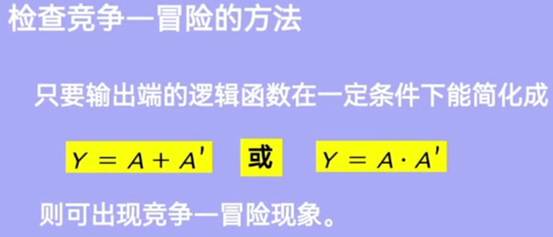

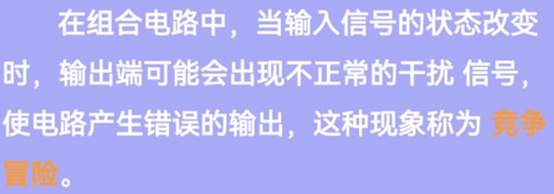

竞争冒险现象：

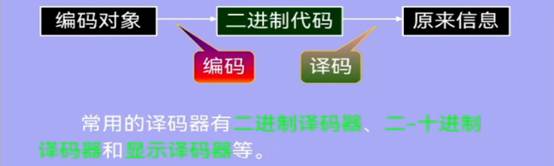

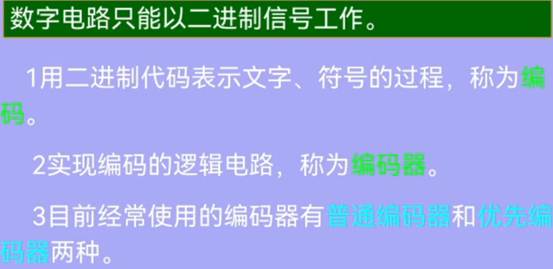

七、编码器：

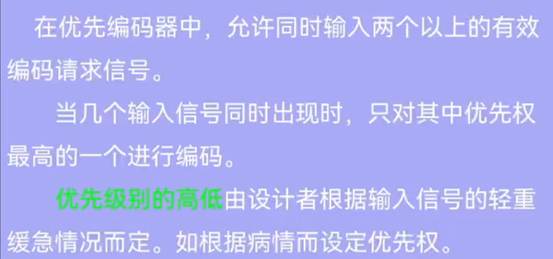

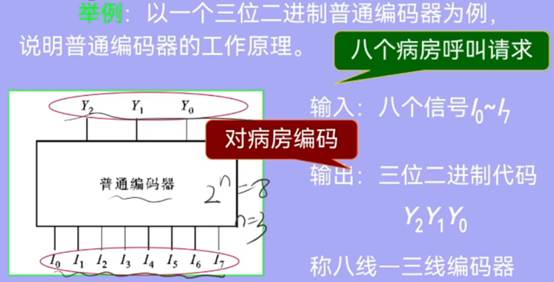

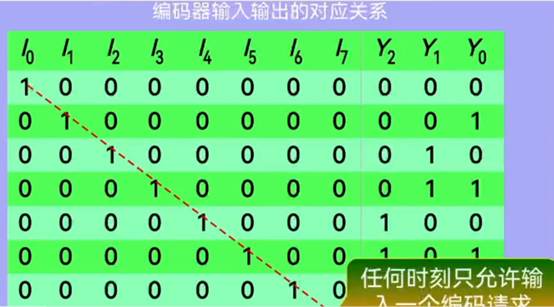

普通编码器：

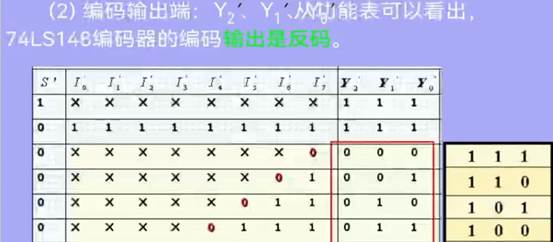

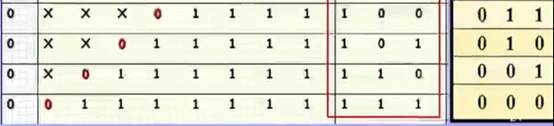

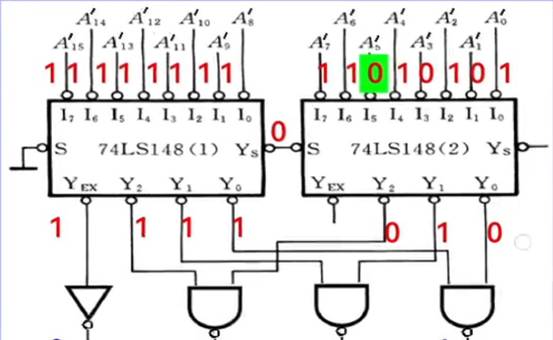

优先编码器：

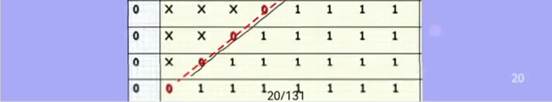

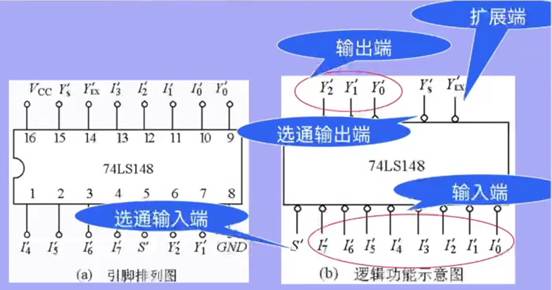

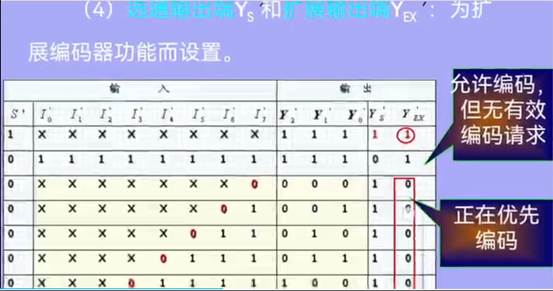

一撇表示低电平有效。选通输出端和扩展端主要用于两片及以上拓展用的。

注意在此I7’的优先权最高仅对于此编码器而言。

S’为0而输入为全1说明此时编码器能正常工作但没有信号申请编码。

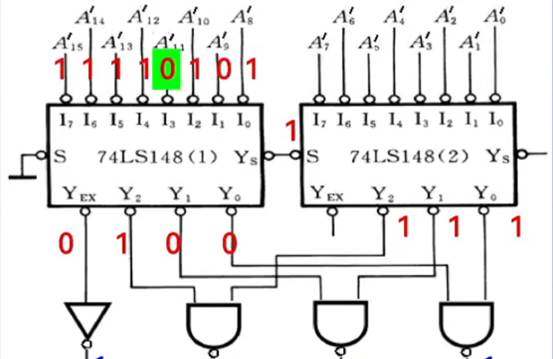

例1：

S’接地及代表s’=0。

例2：

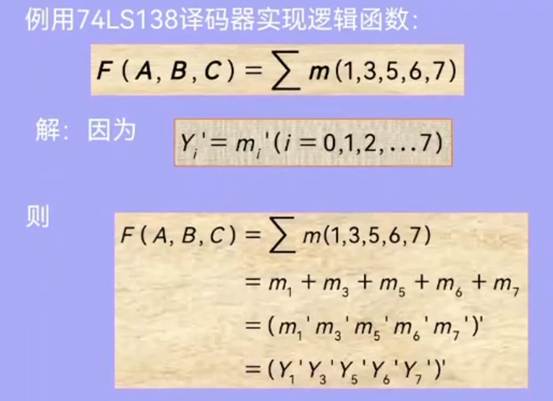

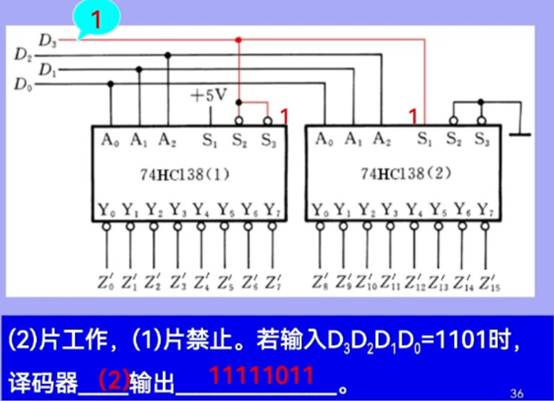

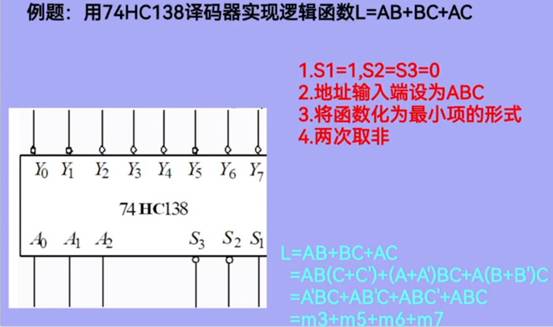

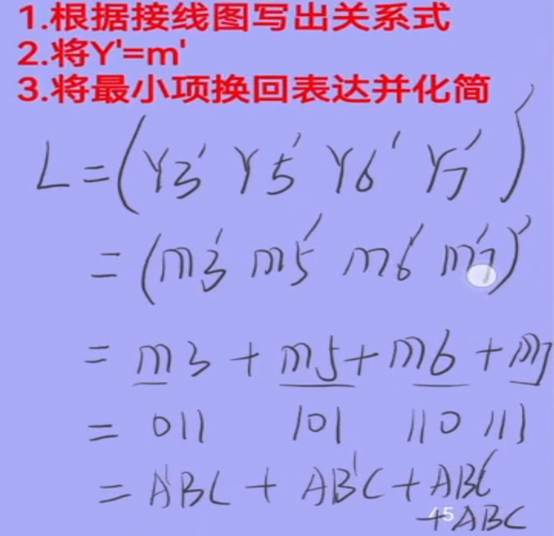

八、译码器：

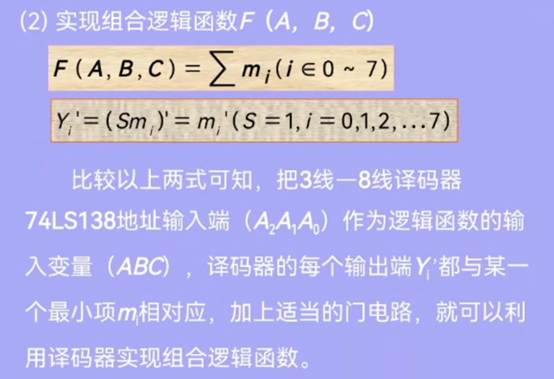

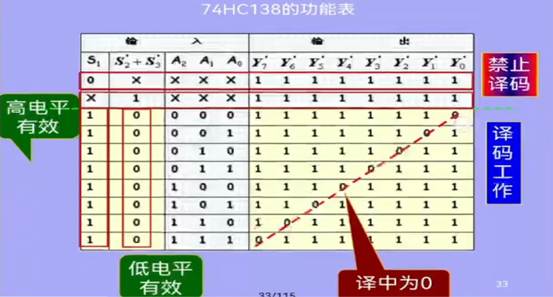

二进制译码器：

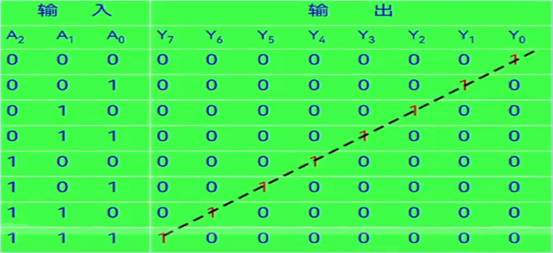

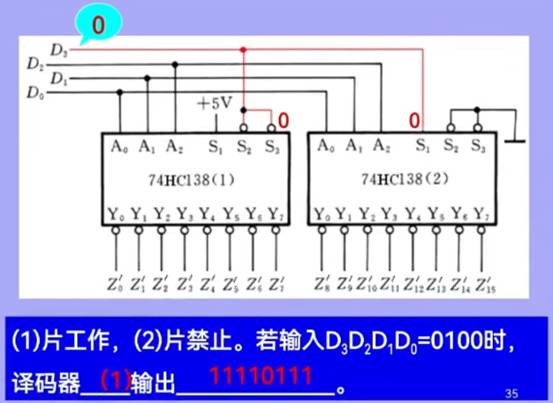

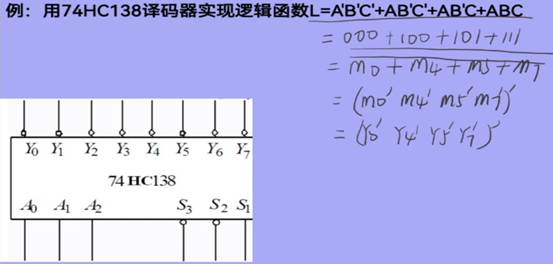

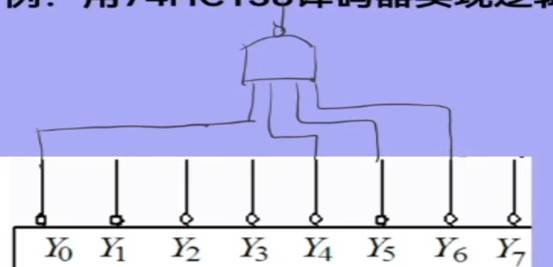

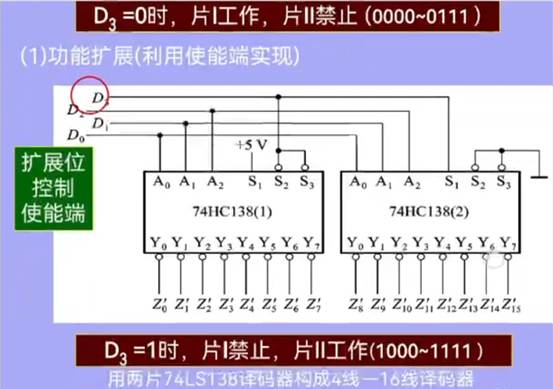

例1：

例2：

例3：

例4：

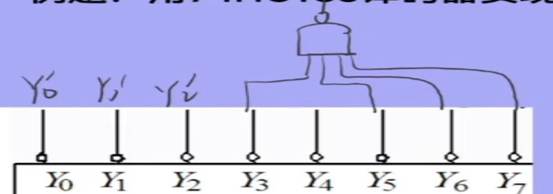

例5：

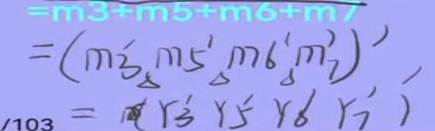

例6：

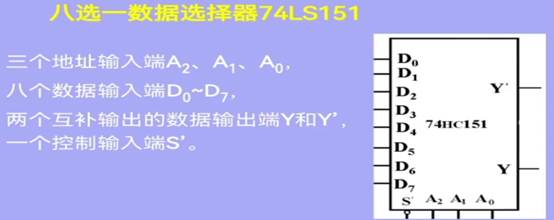

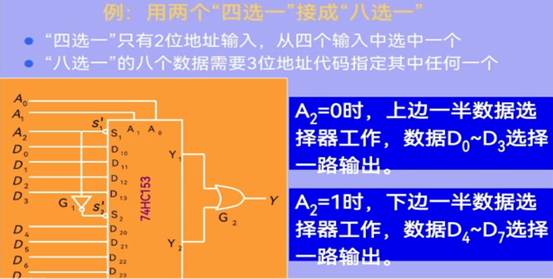

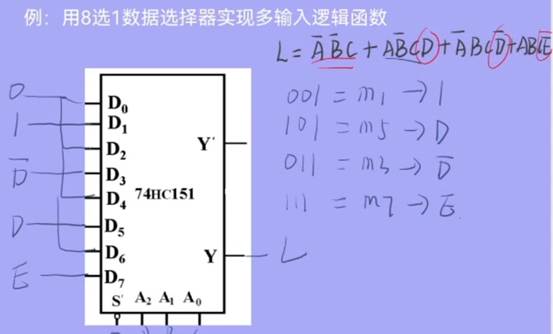

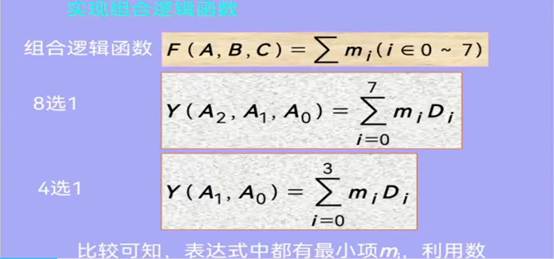

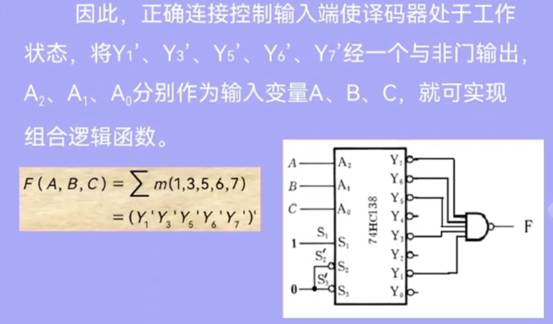

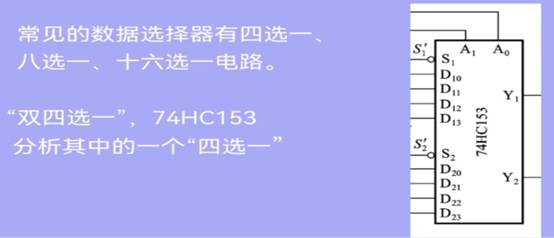

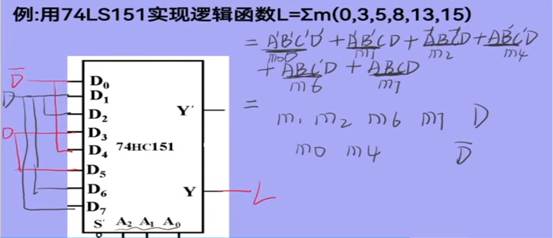

九、数据选择器：

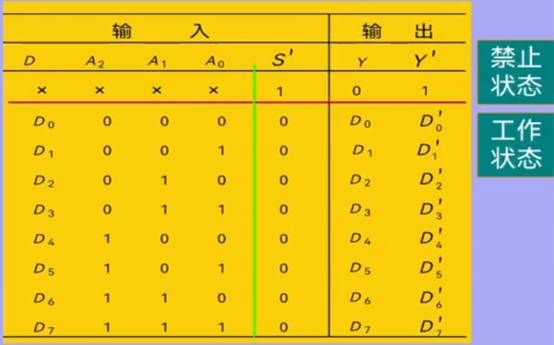

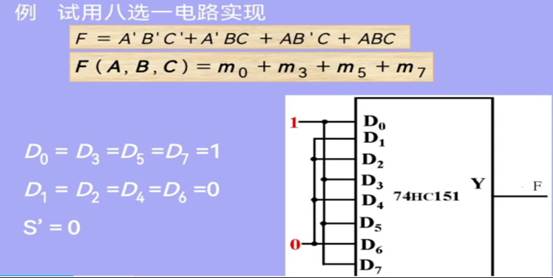

Di的意思是指mi是否存在，Di只有0、1两个取值。

例1：

例2：

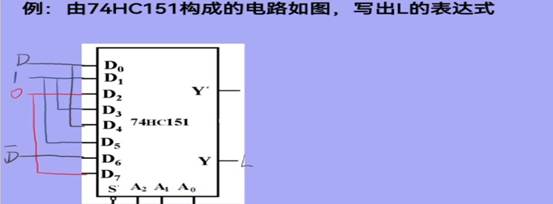

例3：

例4：

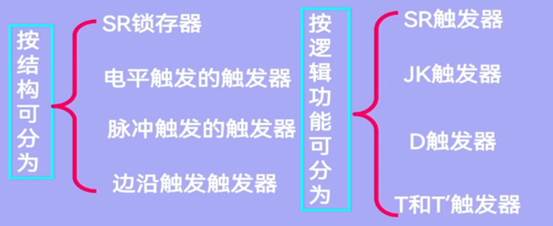

十、触发器：

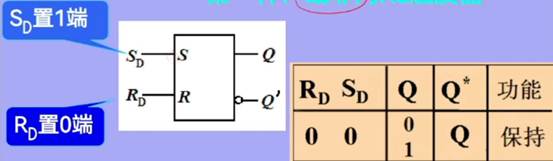

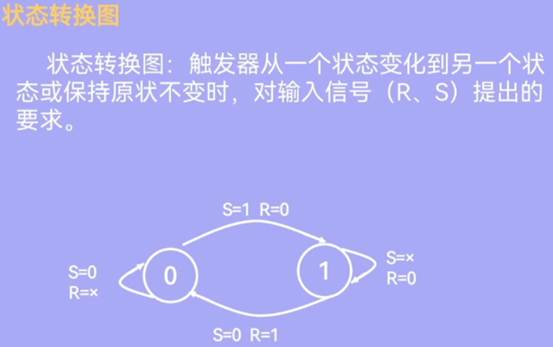

SR锁存器：

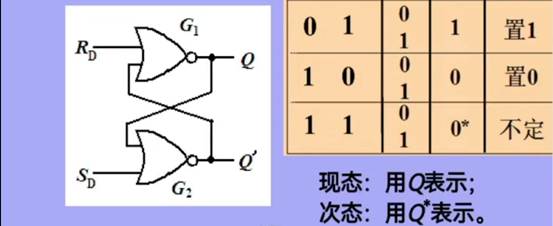

或非门SR锁存器：

1 1默认规定为0

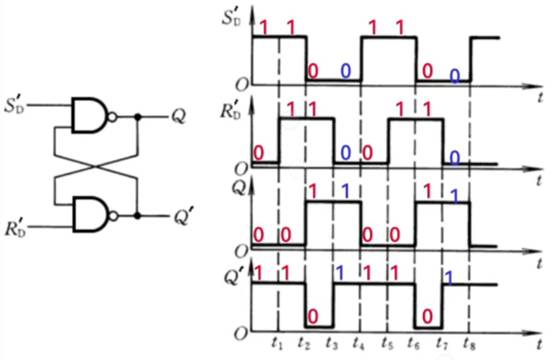

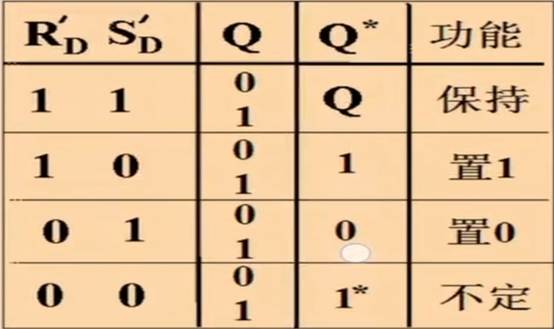

与非门SR锁存器：

0 0 默认规定为1

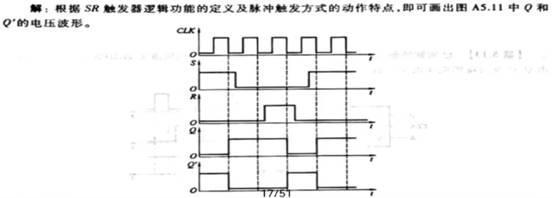

例1：

电平触发的触发器：

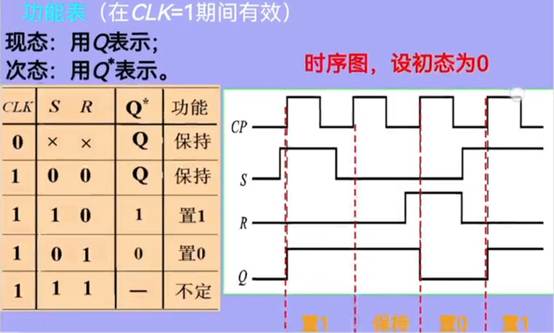

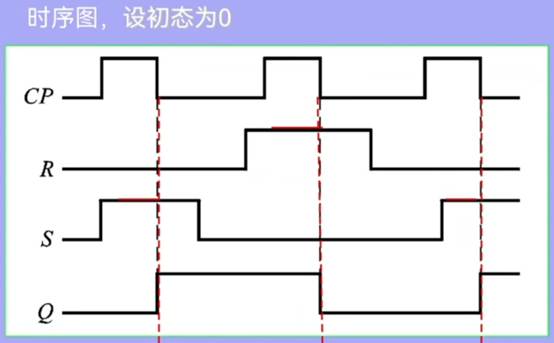

电平触发的RS触发器：

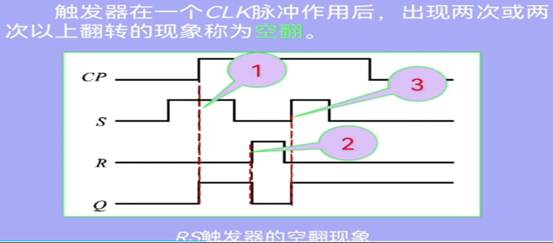

空翻现象：

普通的：

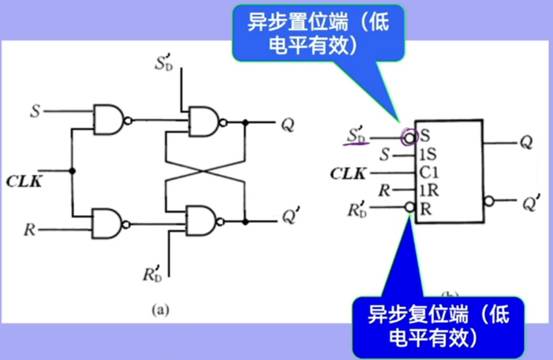

带异步置位、复位端的电平触发SR触发器：

Sd’和Rd’不受CLK脉冲控制

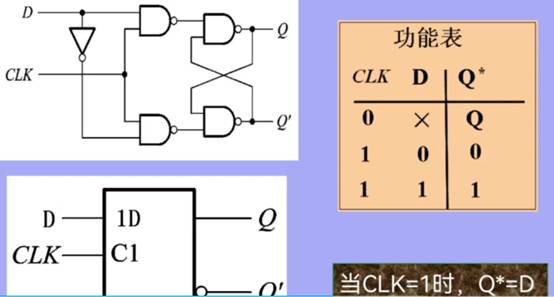

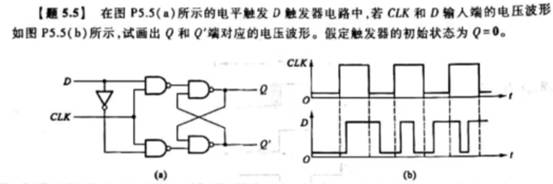

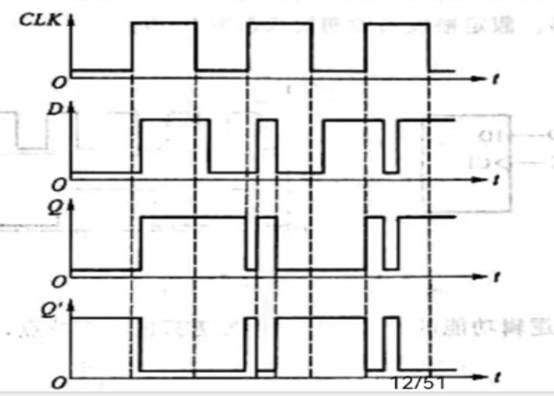

电平触发的D触发器：

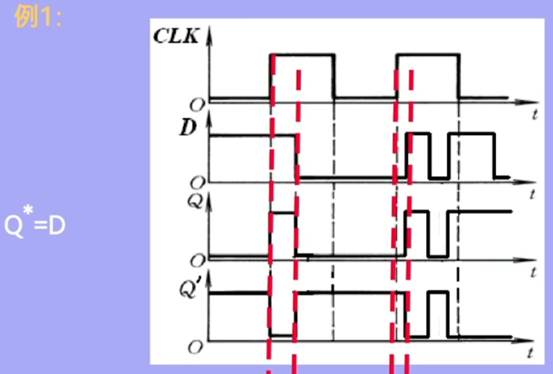

例1：

默认初始Q为0

例2：

边沿触发器：

D边沿触发器：

普通的：

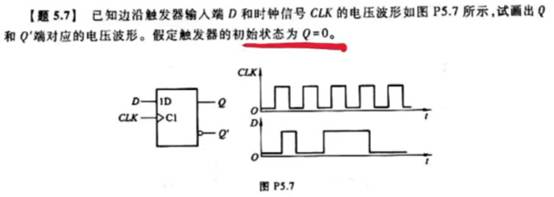

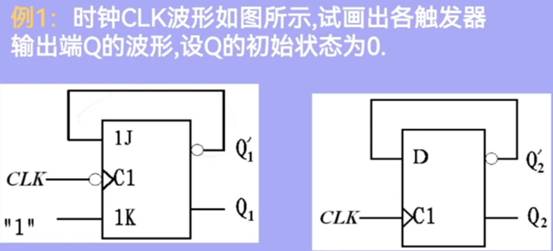

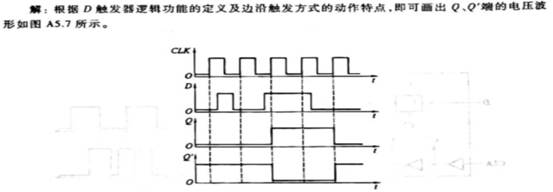

例1：

带异步置位、复位端的边沿触发D触发器：

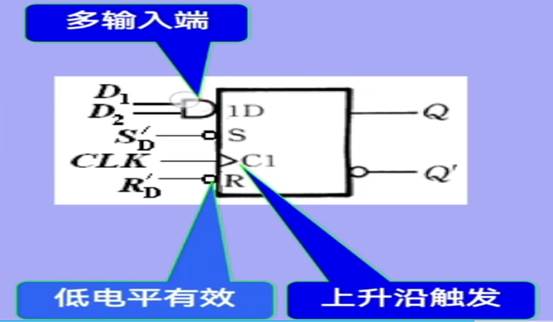

多输入端带异步置位、复位端的边沿触发D触发器：

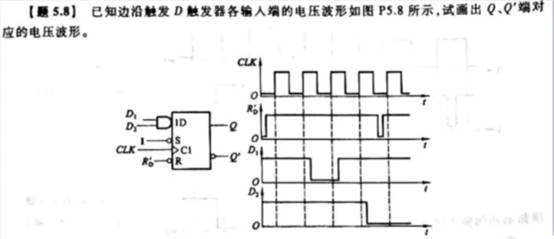

例1：

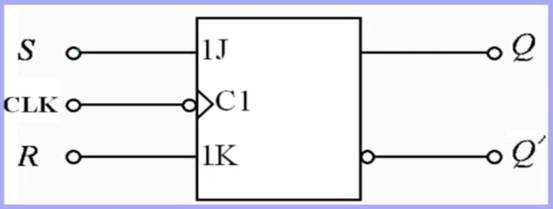

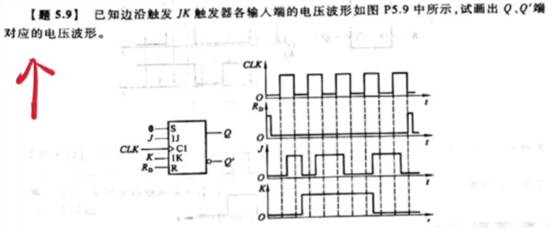

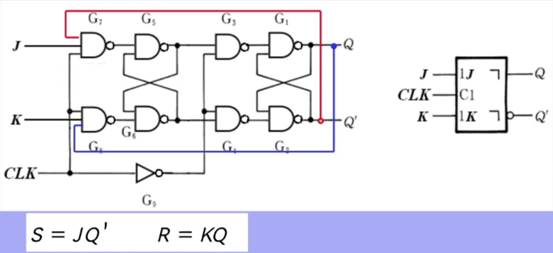

JK边沿触发器：

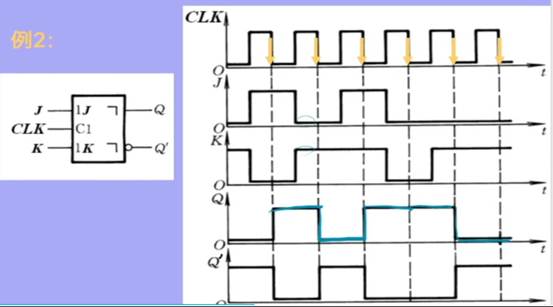

例1：

脉冲触发的触发器:

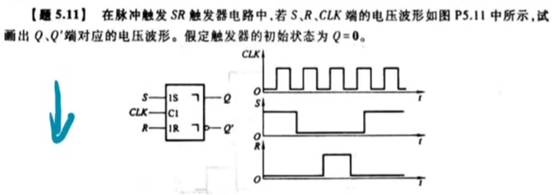

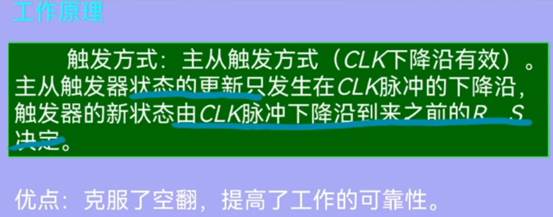

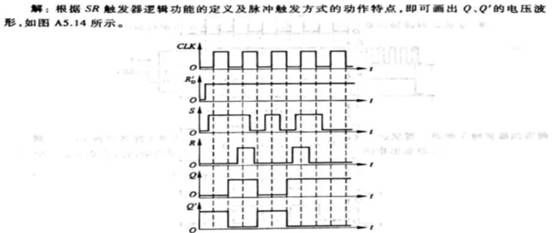

主从RS触发器：

确定Q*状态看的是整个CLK=1期间。

例1：

例2：

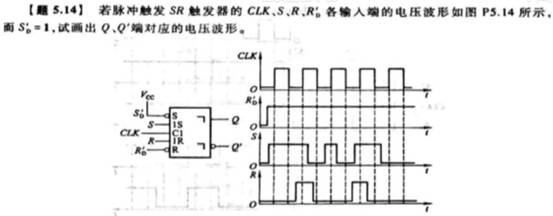

在clk=1期间若出现过s=1和r=1的状态（11不定）则跨过此状态去看它的下一个状态。

主从JK触发器：

普通的：

具有多输入端的主从JK触发器：

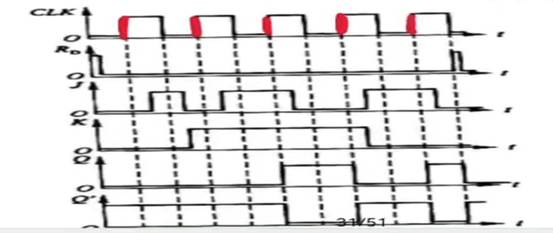

例1：

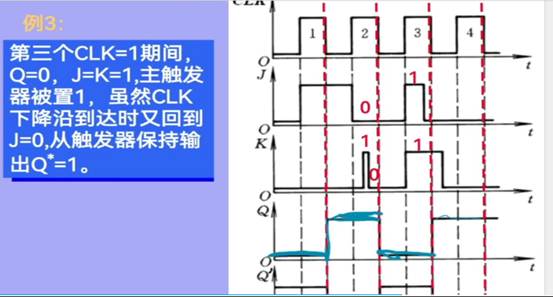

有尖峰脉冲的情况则根据封顶值确定Q*。若在CLK=1期间出现多个尖峰脉冲，则根据第一个的。

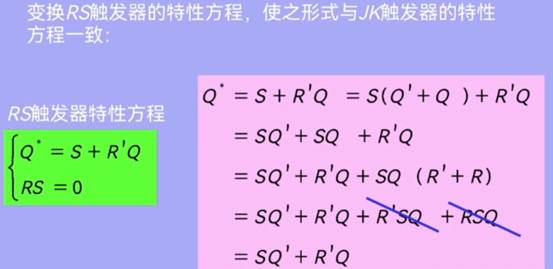

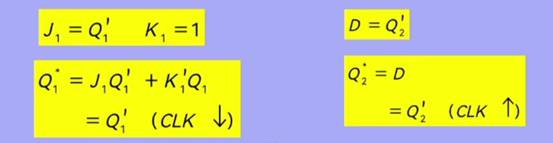

触发器的特性方程：

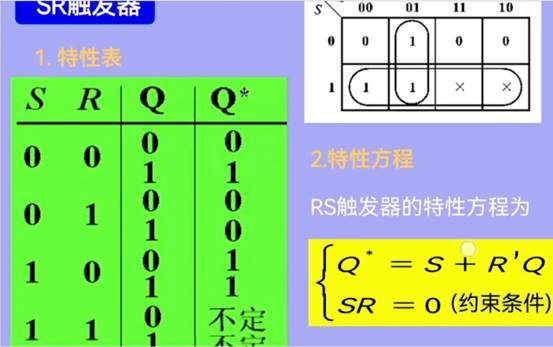

SR触发器：

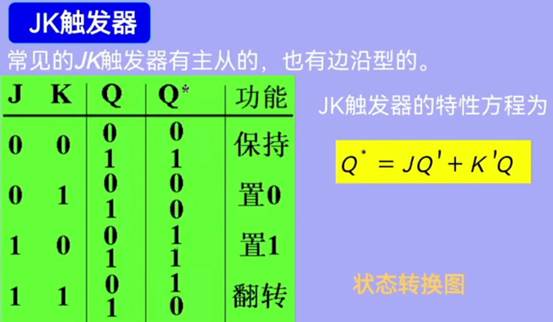

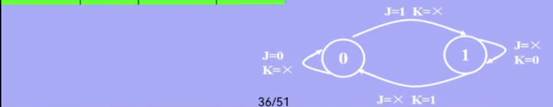

JK触发器：

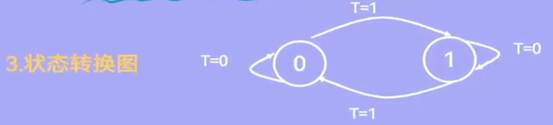

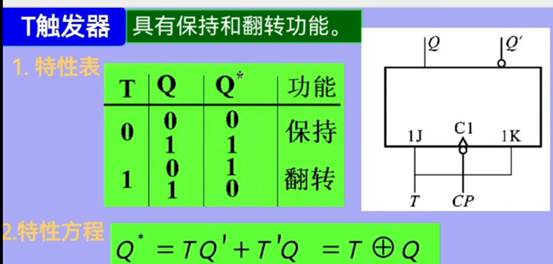

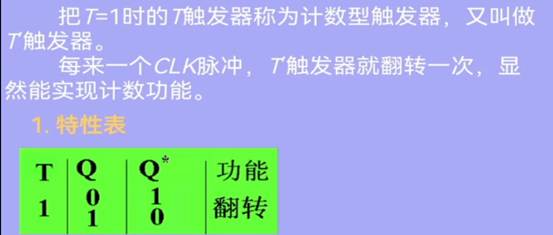

T触发器：

T’触发器：

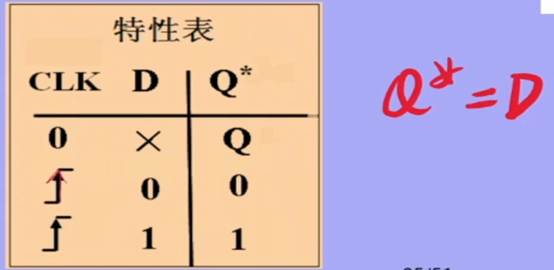

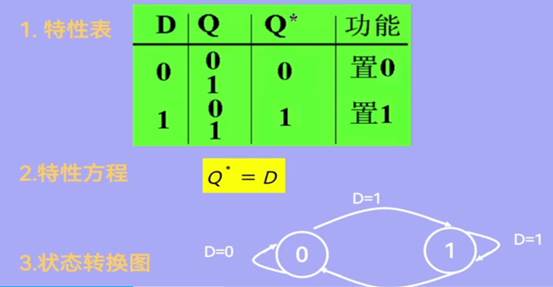

D触发器：

例1：

例2：

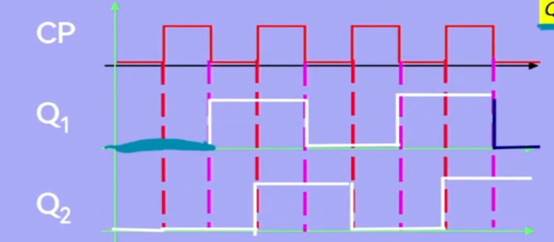

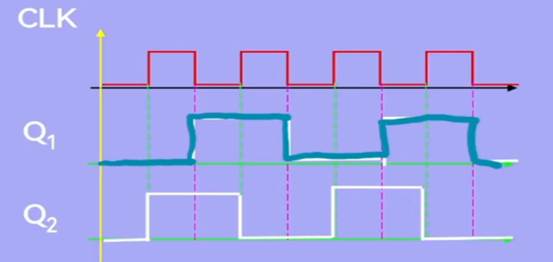

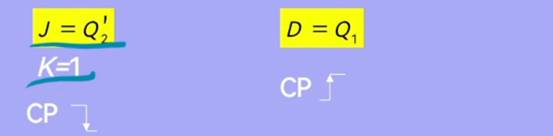

此题Q1 Q2应同时分析。

触发器之间的转换：

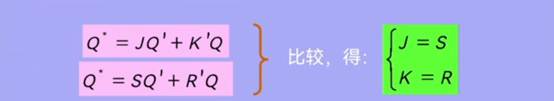

JK触发器–>RS触发器：

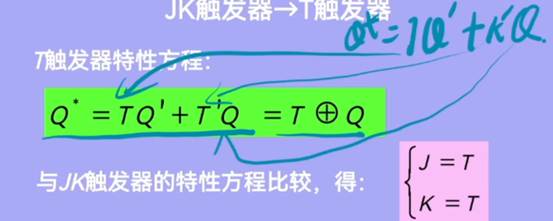

JK触发器—>T触发器：

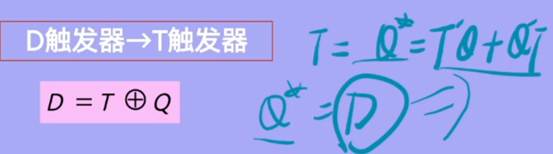

D触发器—>T触发器：

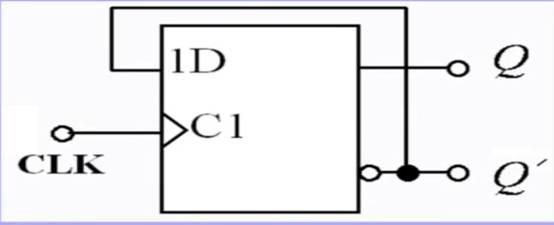

D触发器—>T’触发器：

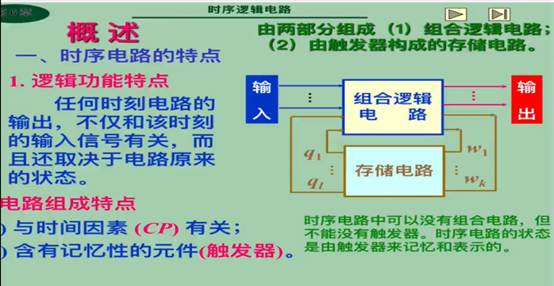

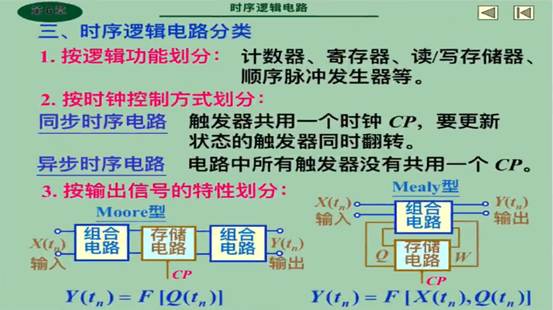

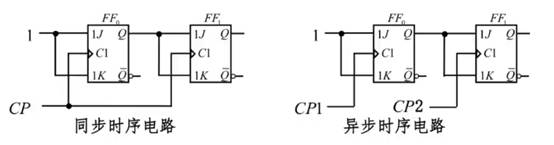

十一、时序逻辑电路：

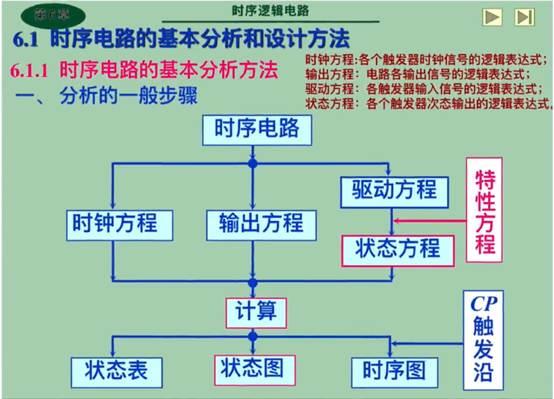

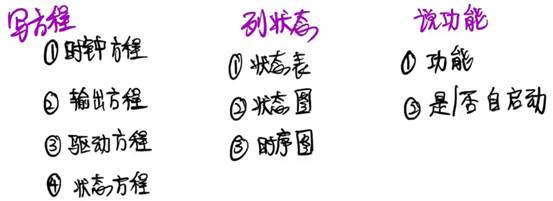

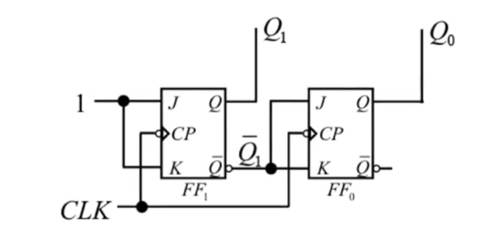

分析：

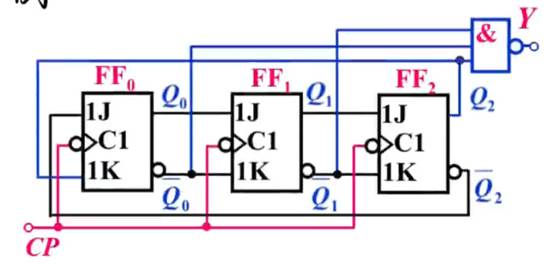

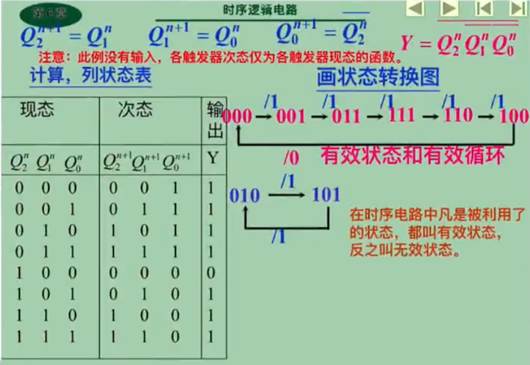

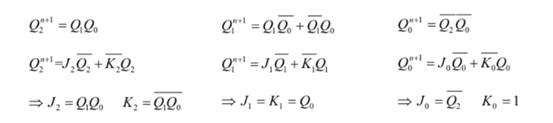

例1：

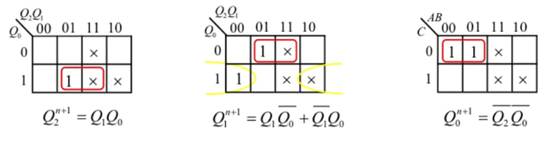

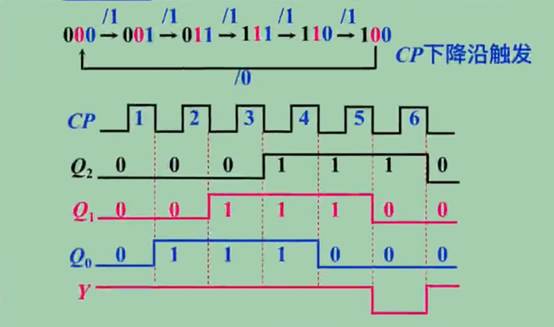

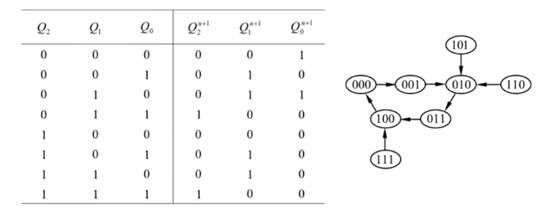

/后面是输出，前面是输入。010和101一直在打转，不能进入其他状态，所以这是两个无效状态，构成无效循环。

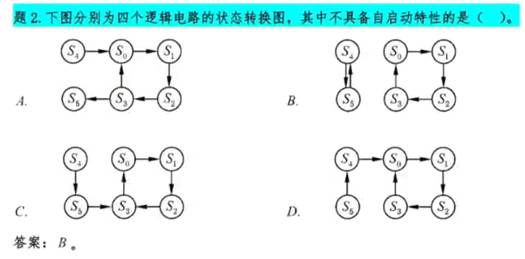

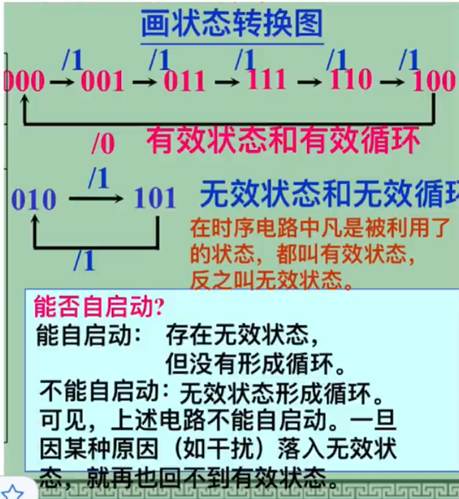

关于自启动：

例2：

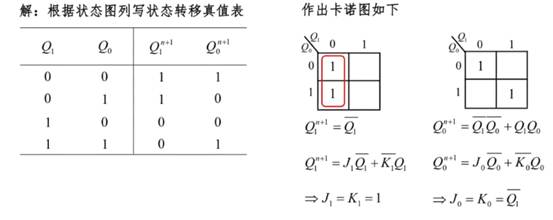

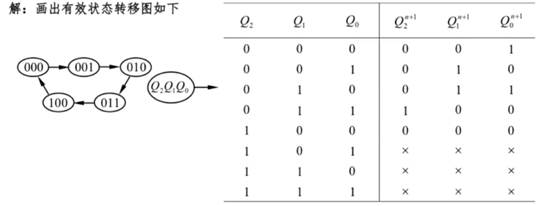

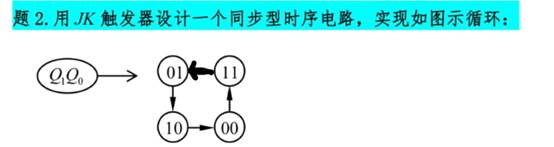

设计：

例1：

例2：

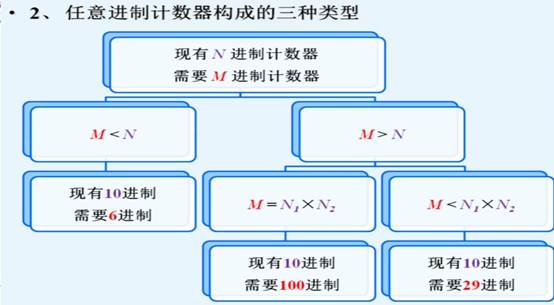

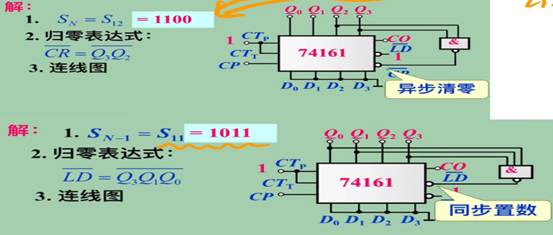

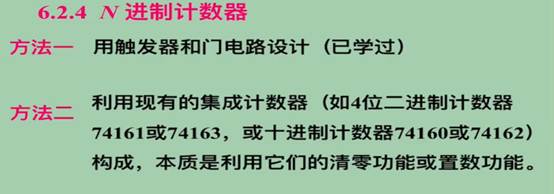

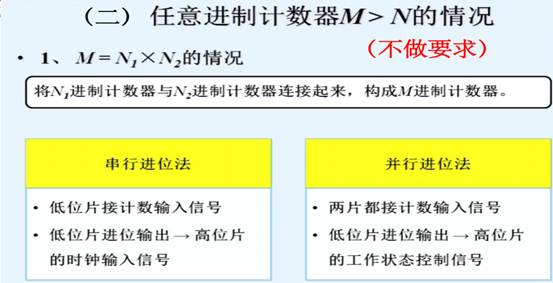

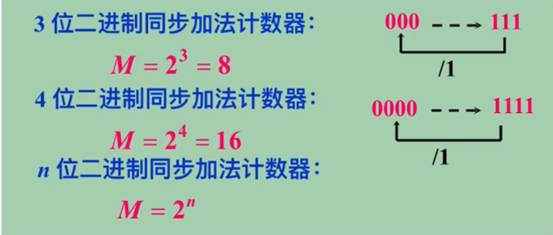

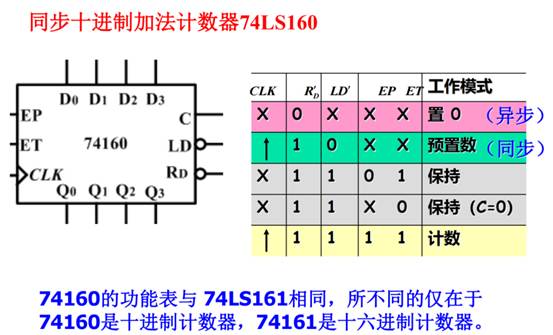

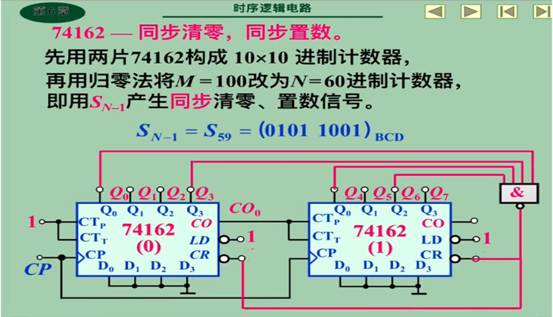

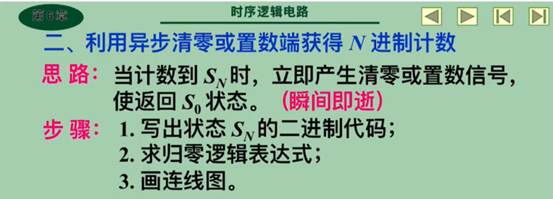

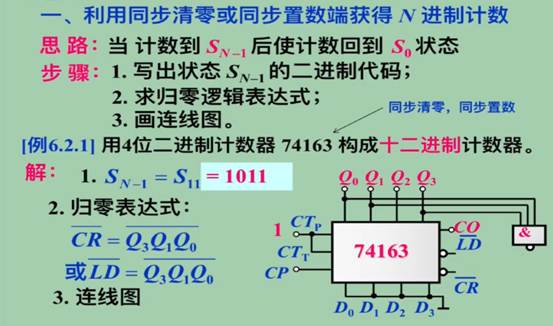

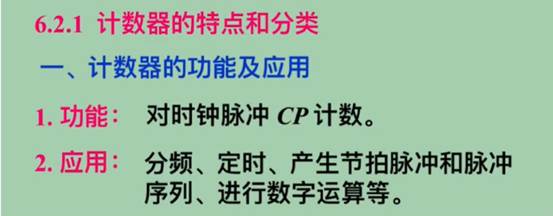

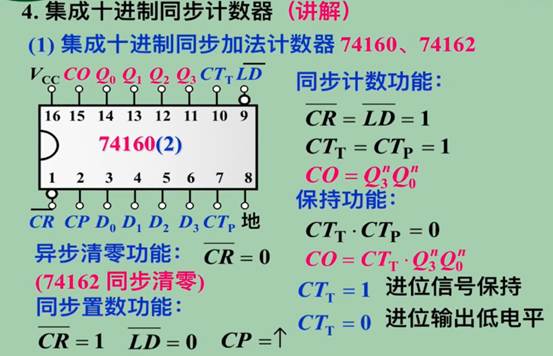

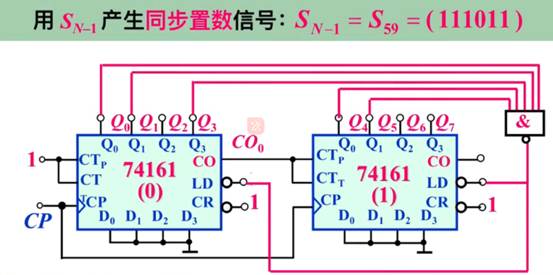

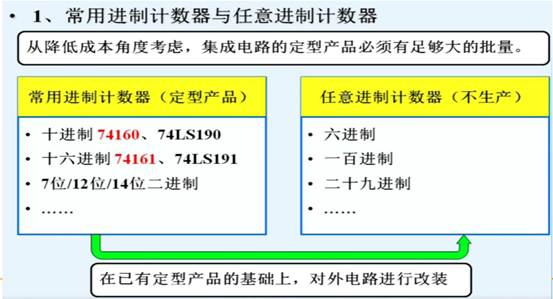

计数器：

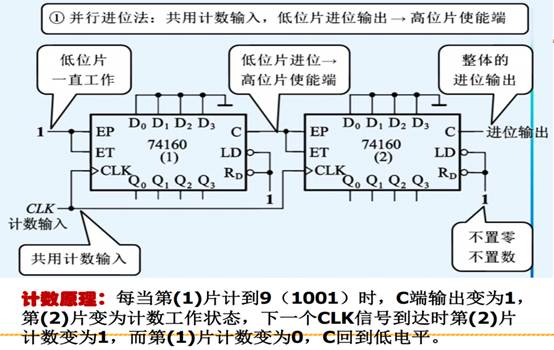

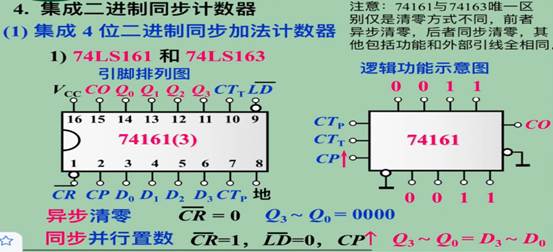

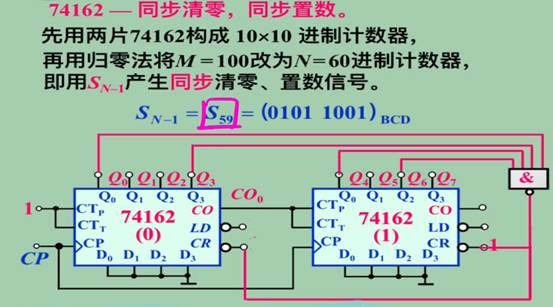

例1：

上边没连完，可以根据归零表达式自己连一下。

例2：

因为异步清零是瞬间产生的，所以计数可以计到Sn

例3：
