华为eNSP-Super vlan

Super VLAN概念：

        用多个VLAN隔离广播域，并将这些VLAN归属到一个逻辑VLAN，这些子VLAN使用同一个IP子网和默认网关，进而达到节约IP地址的目的。

        一般使用在用户密集程度高的地方，彼此之间要进行二层隔离，但是又有三层互访需求。用vlan划分广播域提高安全性，可以给多个vlan当网关

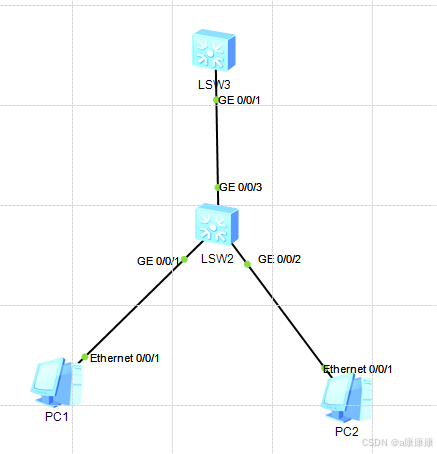

拓扑：

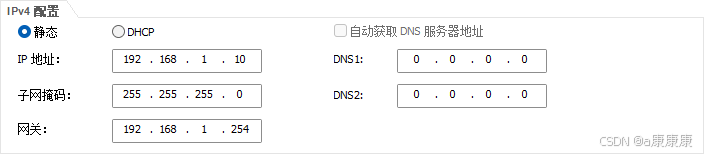

PC1：

PC2：

配置：

LSW2：

[Huawei]vlan  batch 10 20
[Huawei]int g 0/0/1
[Huawei-GigabitEthernet0/0/1]port link-type  access
[Huawei-GigabitEthernet0/0/1]port default  vlan  10
[Huawei-GigabitEthernet0/0/1]int g0/0/2
[Huawei-GigabitEthernet0/0/2]port link-type access
[Huawei-GigabitEthernet0/0/2]port default  vlan  20
[Huawei-GigabitEthernet0/0/2]int g0/0/3
[Huawei-GigabitEthernet0/0/3]port link-type trunk
[Huawei-GigabitEthernet0/0/3]port trunk allow-pass  vlan  10 20

LSW3：

<Huawei>system-view
[Huawei]vlan  batch  10 20 99
[Huawei]int g0/0/1
[Huawei-GigabitEthernet0/0/1]port link-type  trunk
[Huawei-GigabitEthernet0/0/1]port trunk  allow-pass  vlan  10 20

[Huawei]vlan  99
[Huawei-vlan99]aggregate-vlan      // 设置 vlan 99 为super vlan
[Huawei-vlan99]access-vlan  10 20        //设置 vlan 10、20 为sub vlan

[Huawei]int Vlanif  99
[Huawei-Vlanif99]ip address  192.168.1.254 24

[Huawei-Vlanif99]arp-proxy inter-sub-vlan-proxy enable        //开启arp代理

注意：

[Huawei-Vlanif99]arp-proxy ?
  enable                Enable proxy ARP(Address Resolve Protocol)
  inner-sub-vlan-proxy  Proxy ARP within a VLAN        //一个vlan通信，用于vlan内端口隔离
  inter-sub-vlan-proxy  Proxy ARP between VLANs        //vlan之间的arp代理

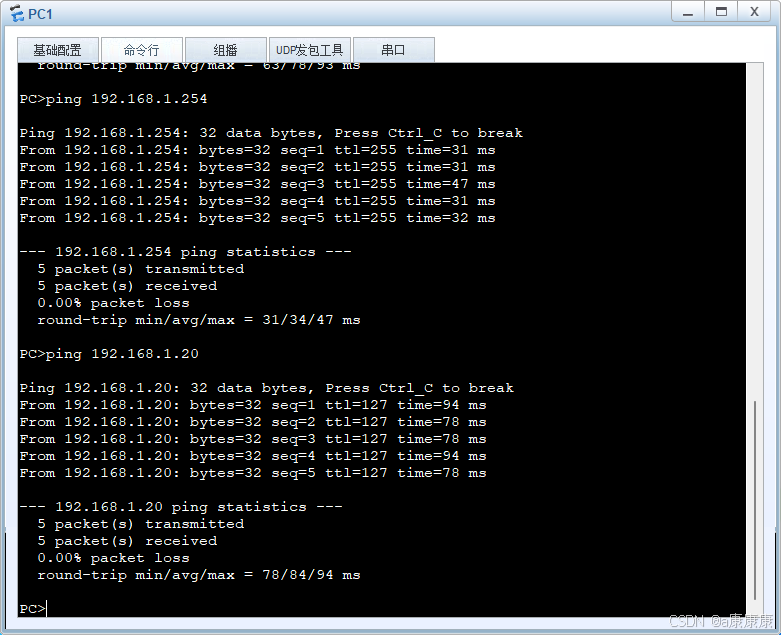

效果：
