一、实验目的
熟悉数字电路实验箱；熟悉基本逻辑门电路的组合功能和分析方法。

二、实验设备
数字电路实验箱；74LS00 二输入端四与非门，74LS20 四输入端两与非门。

三、实验内容与步骤

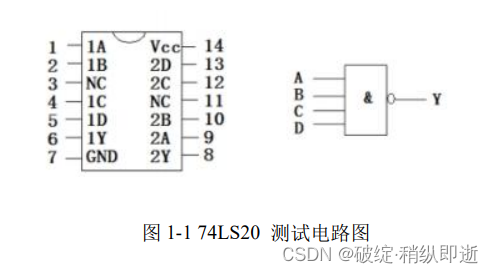

1、测试门电路逻辑功能 选用 74LS20 四输入端两与非门一个，74LS20 芯片 14 引脚接入+5V，74LS20 芯片 7 引 脚接入地 0V，并按图 1-1 接 线，按表 1-1 改变 A、B、C、D 的状态，观察输出端 Y 的状态，并记录数据。


据图1-1，可以设计出如下电路图：

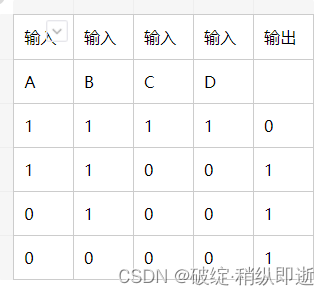

再由此图，我们可以得到以下数据：

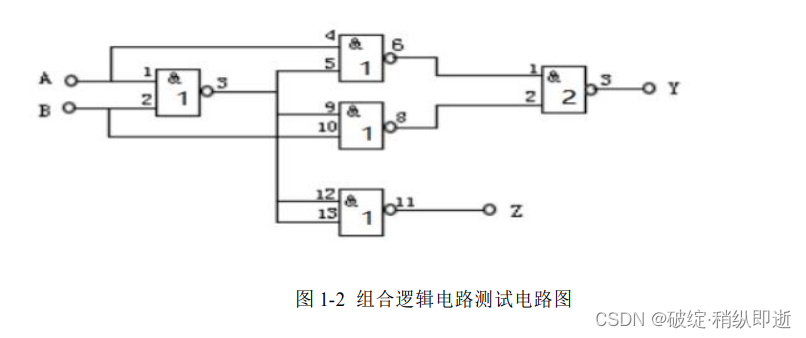

2、测试逻辑电路的逻辑功能 选用 74LS00 二输入端四与非门两个，74LS00 芯片 14 引脚接入+5V，74LS00 芯片 7 引 脚接入地 0V，并按图 1-2 接线，改变 A、B的状态，观察输出端 Y 的状态，并记录数据。

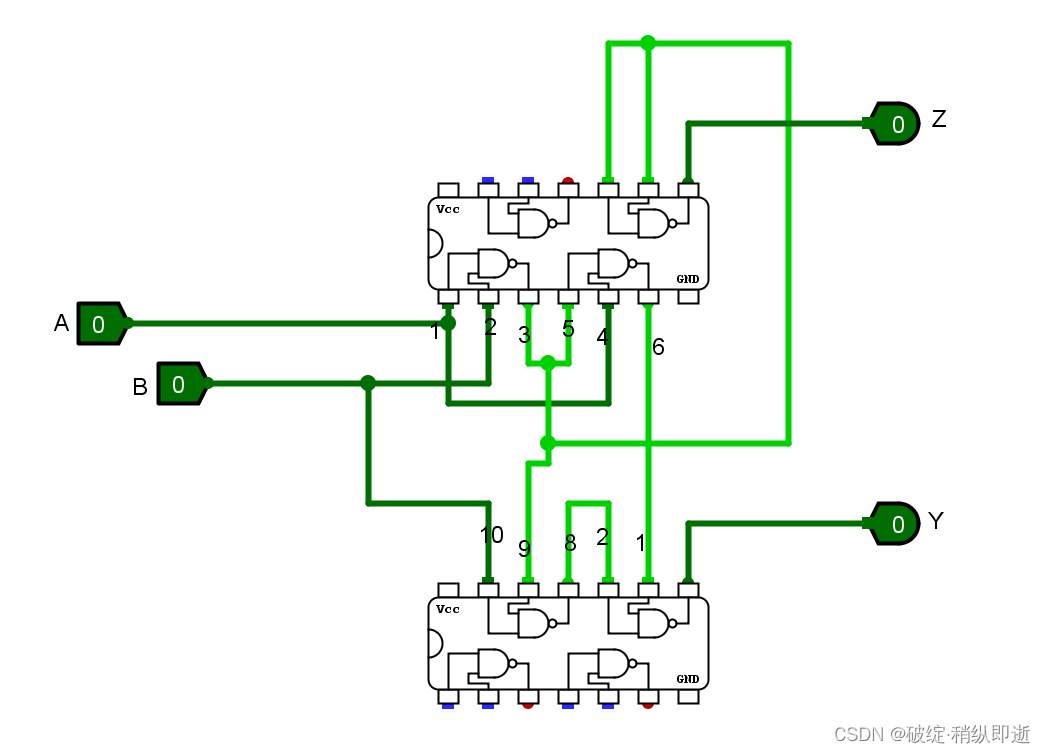

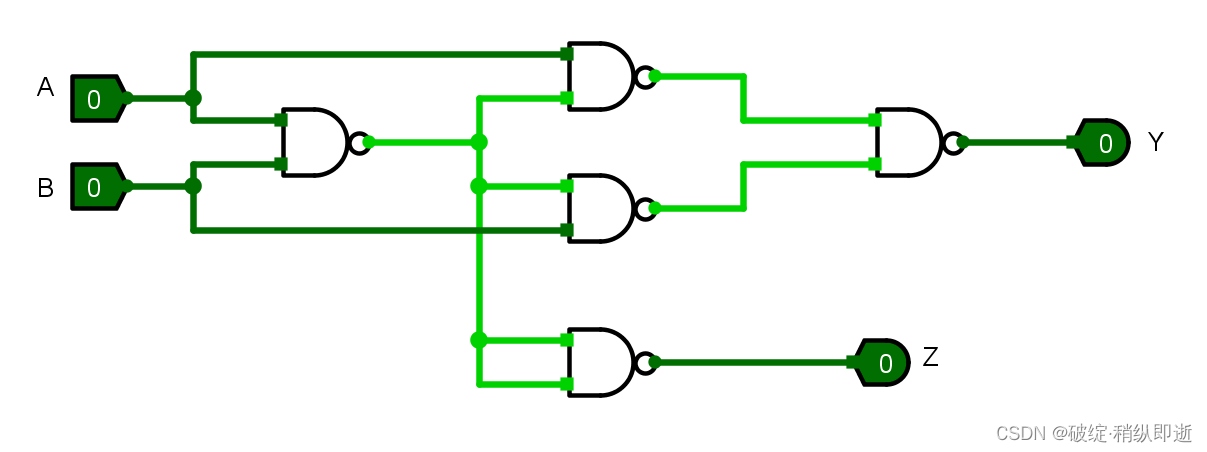

Logisim仿真图为：

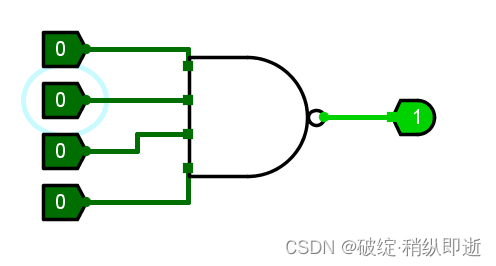

由此可得到如下结果：

四、实验数据分析
通过观察，我们可以发现：与非门只要有一个0及以上就会输出1，与门只要有一个是零就会输出零。

五、总结
本次实验总体不难，需要注意的是在实际的电路连接中，由于电路线会相互交错，因此要细心，不要把电路线连错了。
