HAL库LED点灯

---

一、HEL库GPIO端口3只LED红绿灯的周期闪烁

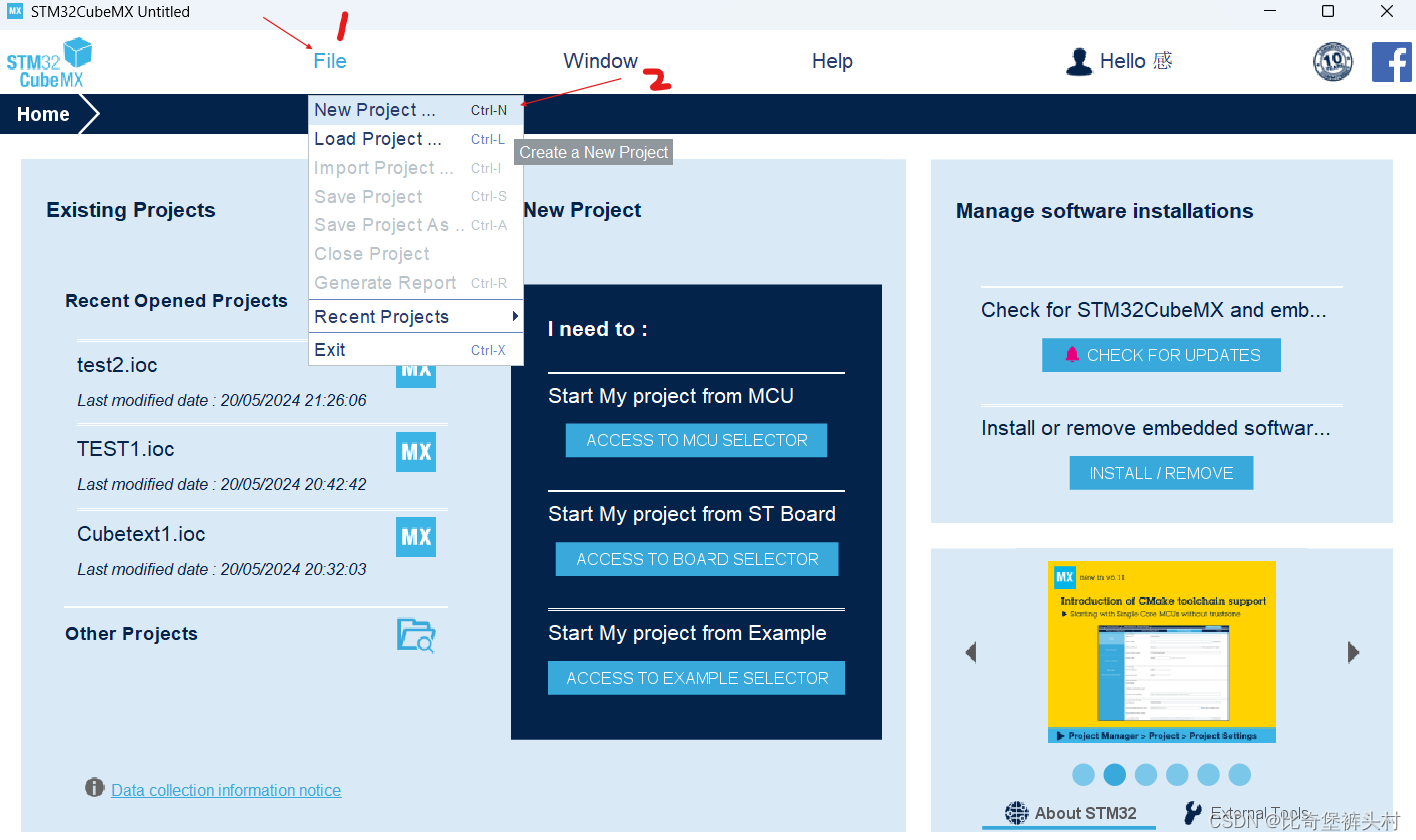

1.CubeMX建项目

1.创建新项目

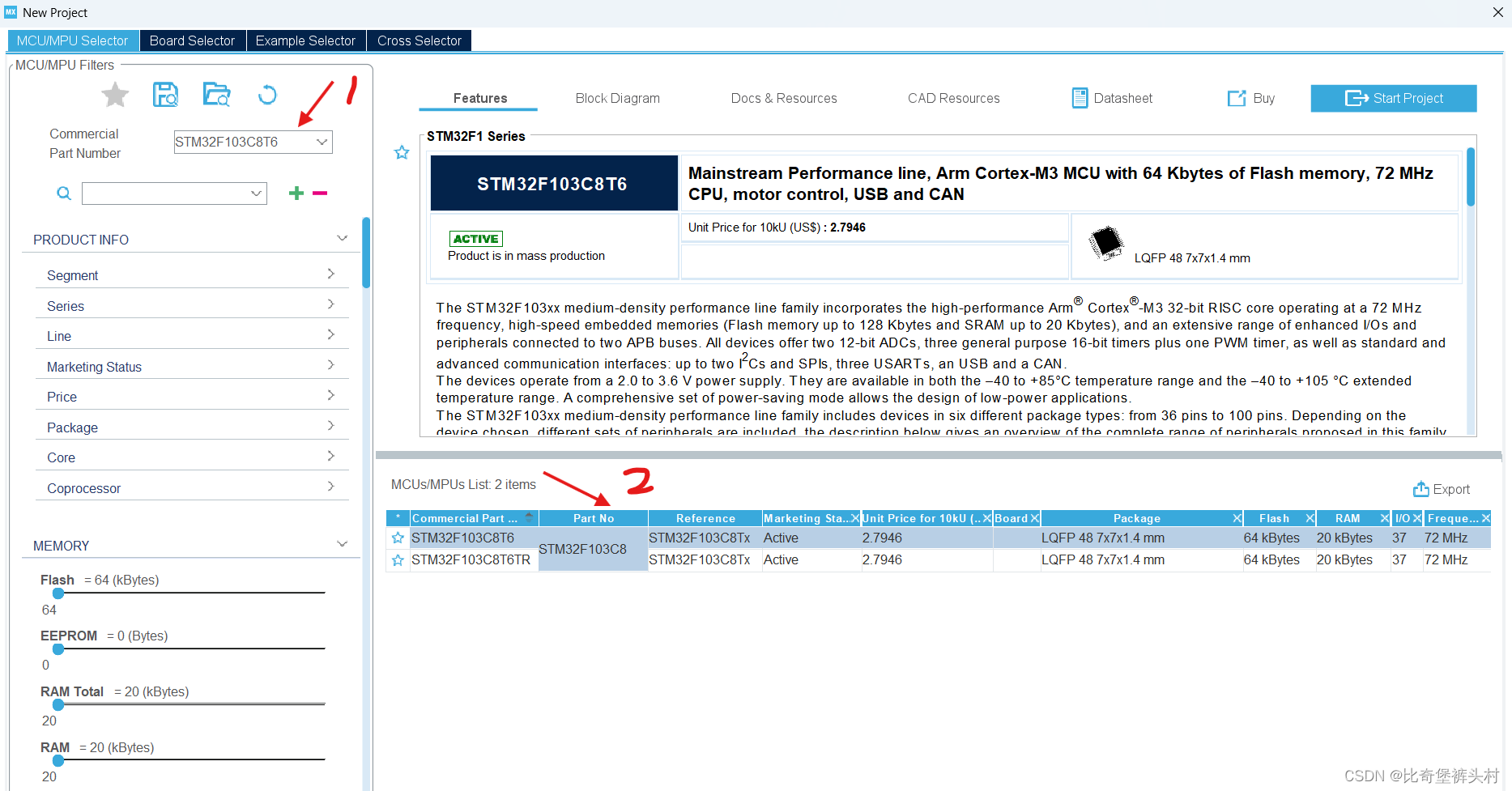

2.选择芯片（STM32F103C8T6）

3.SYS选择

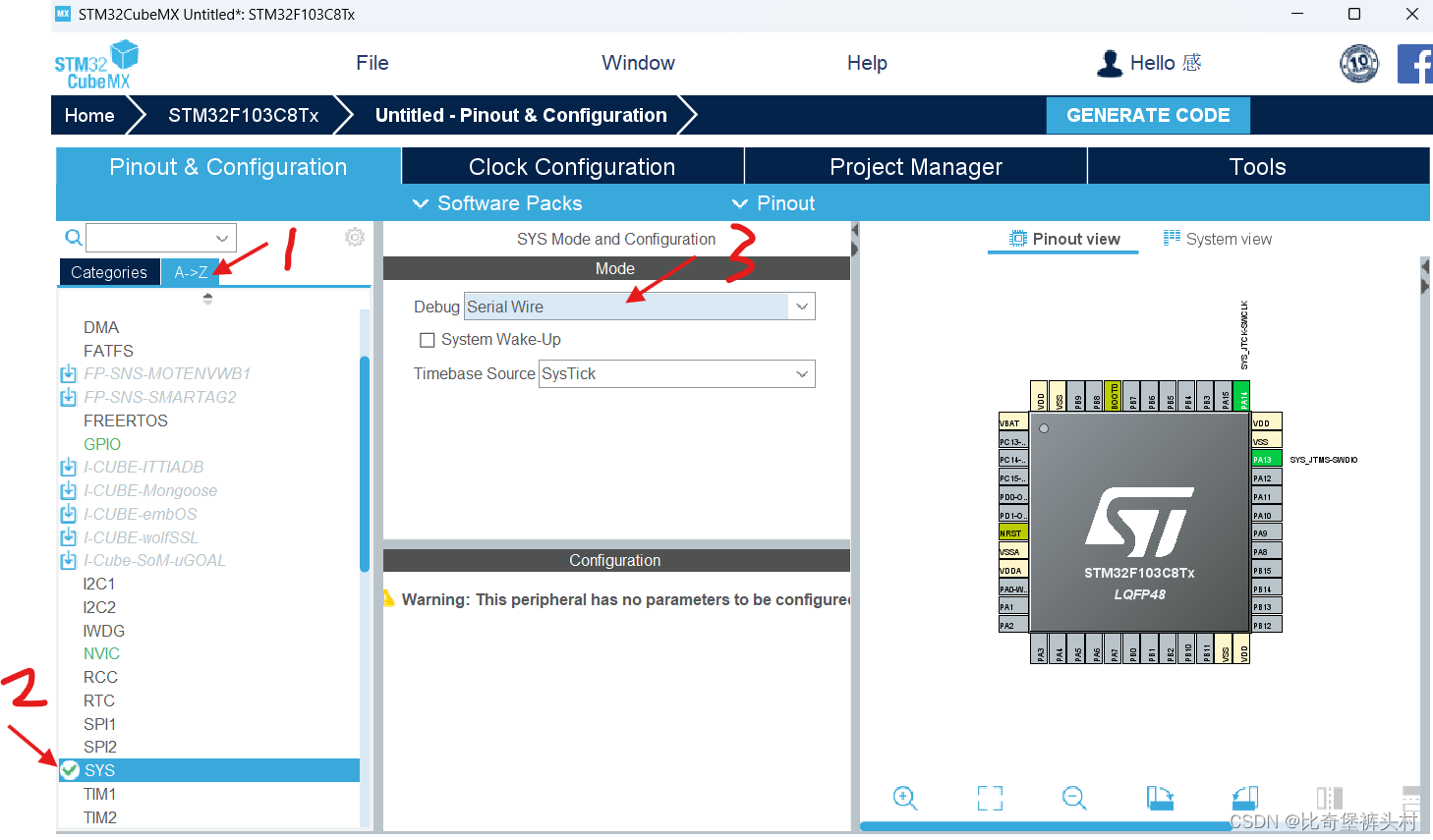

4.RCC选择

5.设置对应的引脚

6.时钟设置

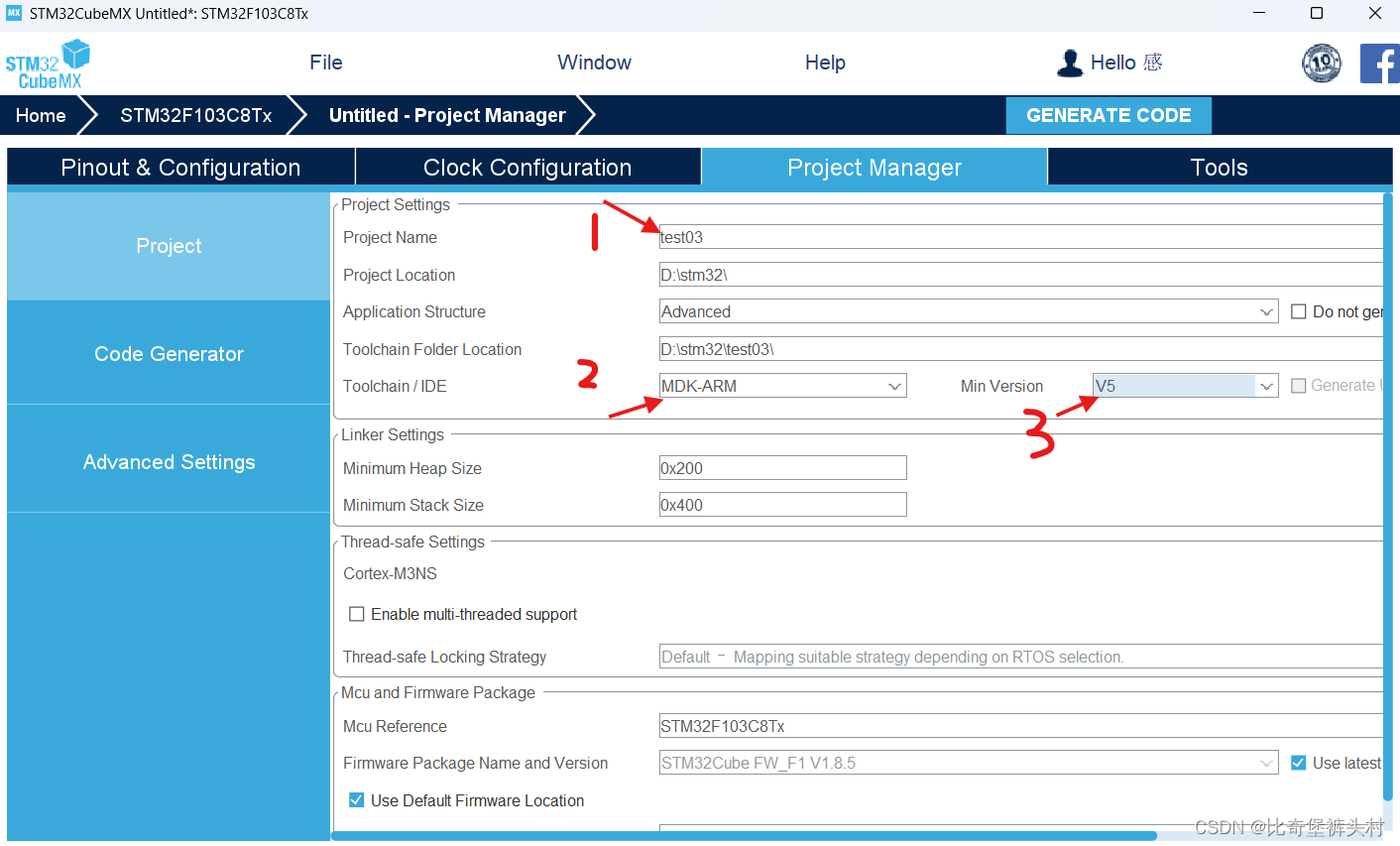

7.文件路径及命名

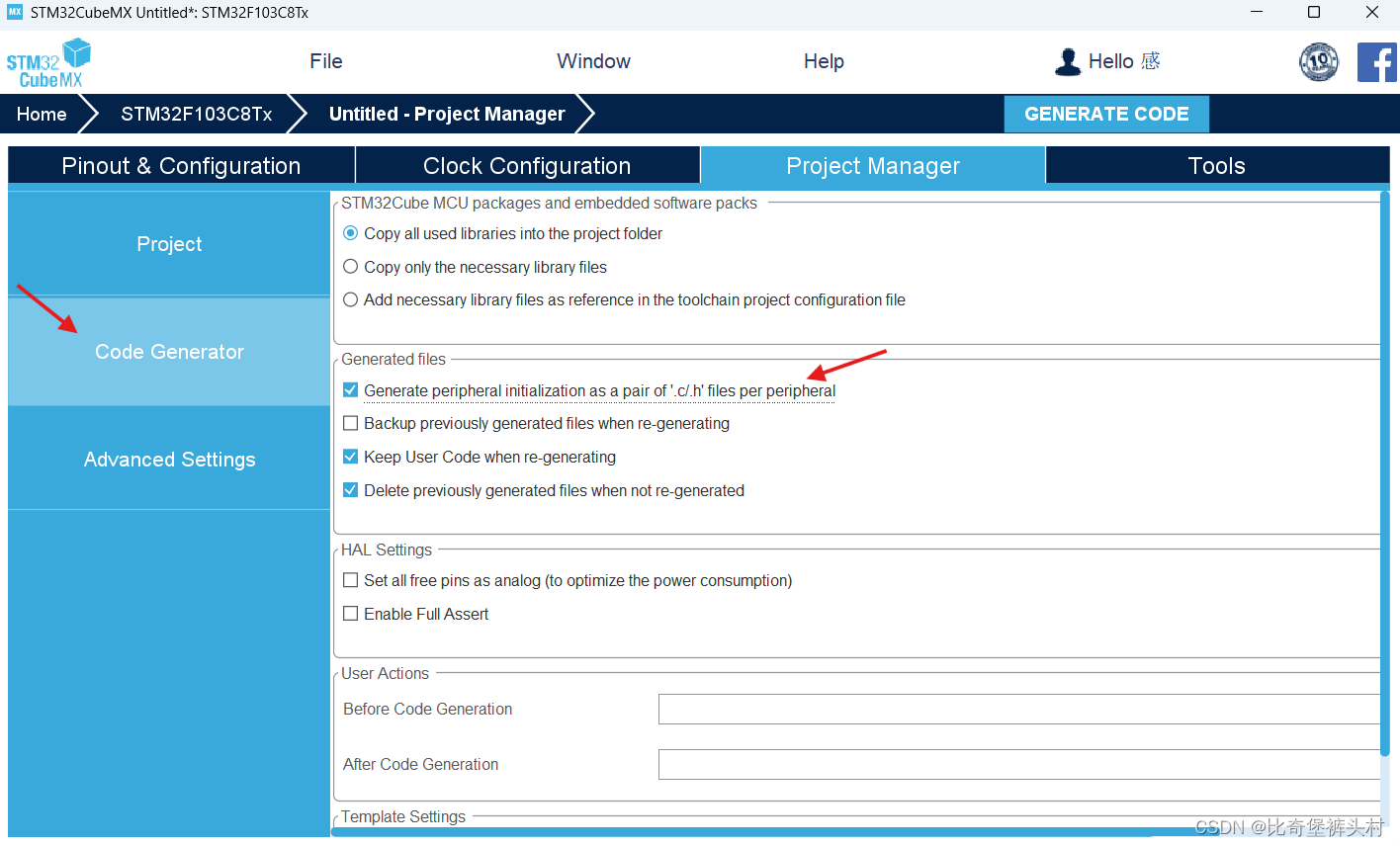

8.生成项目

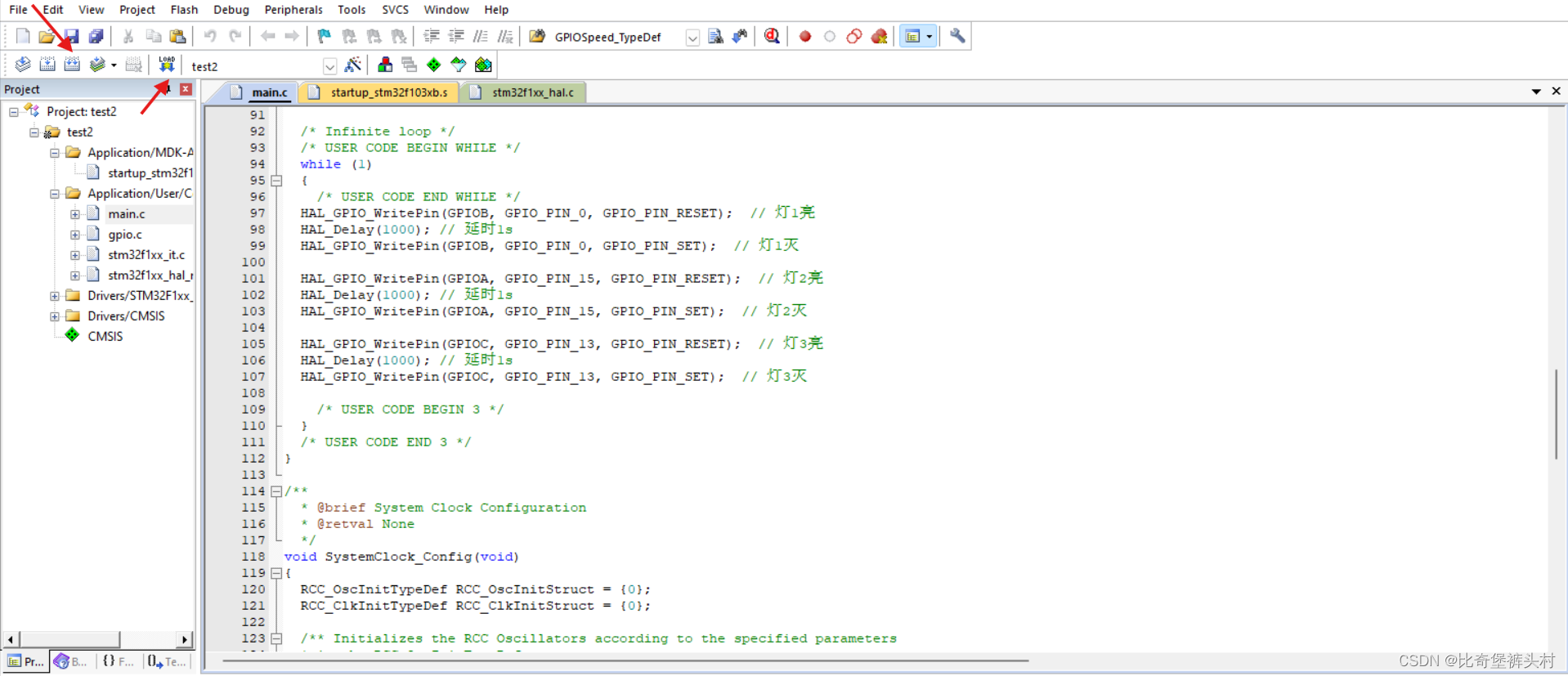

2.main.c中写入代码

    HAL_GPIO_WritePin(GPIOB, GPIO_PIN_0, GPIO_PIN_RESET);  // 灯1亮
	HAL_Delay(1000); // 延时1s
	HAL_GPIO_WritePin(GPIOB, GPIO_PIN_0, GPIO_PIN_SET);  // 灯1灭

	HAL_GPIO_WritePin(GPIOA, GPIO_PIN_15, GPIO_PIN_RESET);  // 灯2亮
	HAL_Delay(1000); // 延时1s
	HAL_GPIO_WritePin(GPIOA, GPIO_PIN_15, GPIO_PIN_SET);  // 灯2灭

	HAL_GPIO_WritePin(GPIOC, GPIO_PIN_13, GPIO_PIN_RESET);  // 灯3亮
	HAL_Delay(1000); // 延时1s
	HAL_GPIO_WritePin(GPIOC, GPIO_PIN_13, GPIO_PIN_SET);  // 灯3灭

3.编译下载

4.烧录现象

HAL库流水灯

二、采用中断模式编程，当2分开关接高电平时，对应的两个LED灯停止工作（即停止周期性闪烁），接低电平时，恢复工作

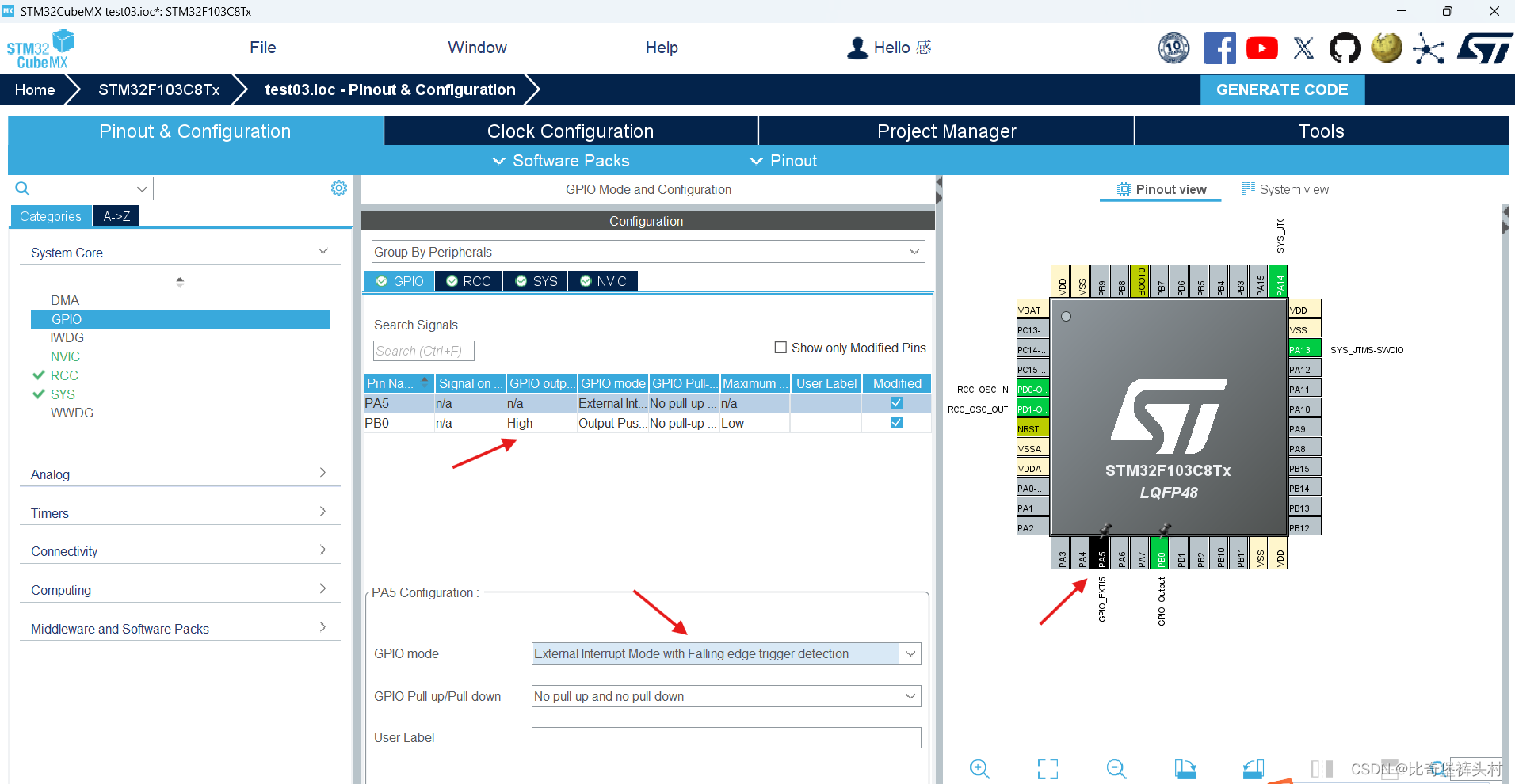

1.中断引脚与输出引脚配置

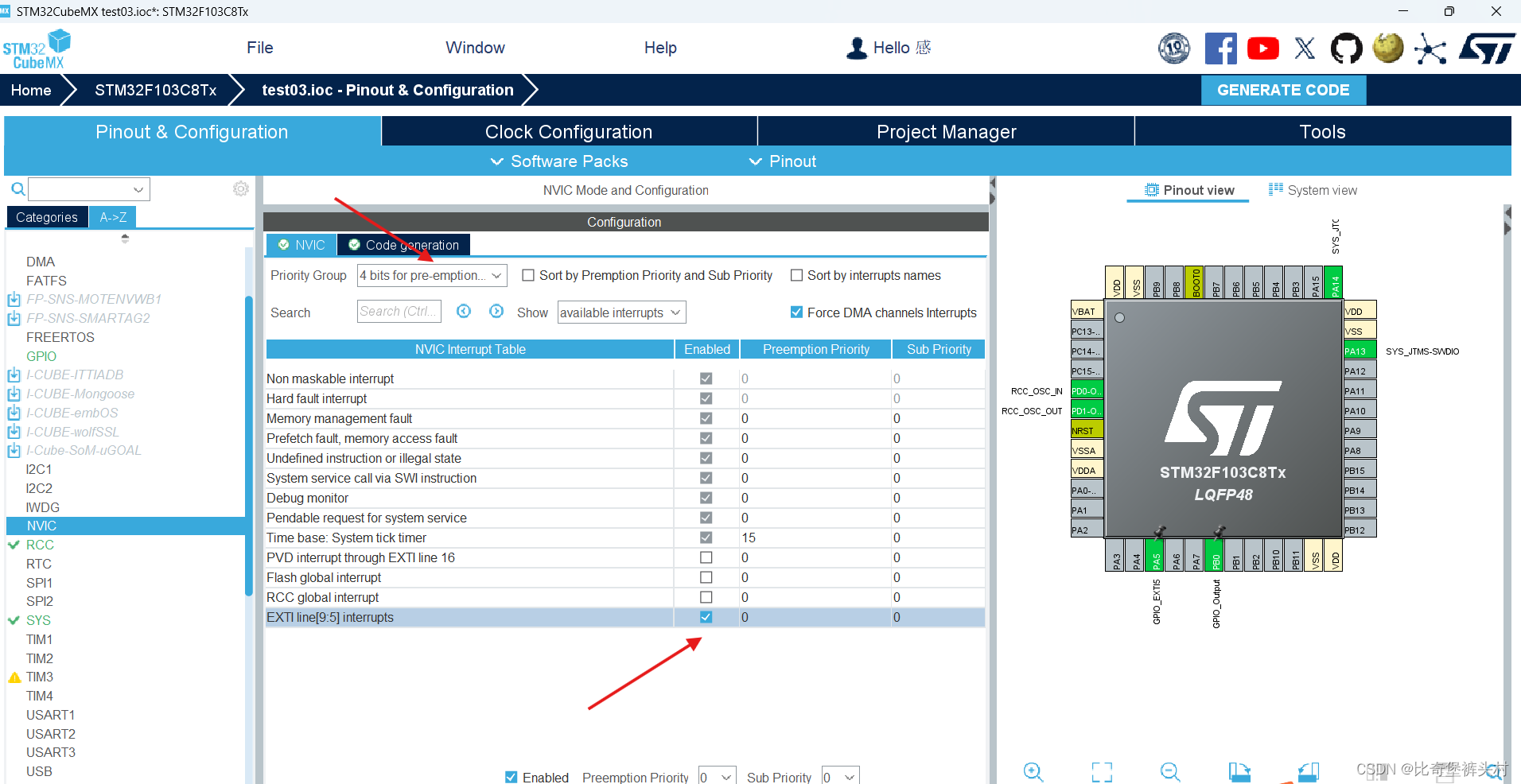

2.优先级选择

3.代码展示

在 HAL _ GPIO _ EXTI _ Callback (）函数中设置标志位

void HAL_GPIO_EXTI_Callback(uint16_t GPIO_Pin)
{
  if (GPIO_Pin == GPIO_PIN_0)
  {
      index = 1;
  }
   if(GPIO_Pin == GPIO_PIN_1)
   {
       index = 0;
   }
}

在main函数中实现主要功能

 while (1)
  {
   if(index==0)
	 {
		HAL_GPIO_TogglePin(GPIOB,GPIO_PIN_0);
		HAL_Delay(100);

	 }
  }

三、使用Keil的软件仿真逻辑分析仪功能观察LED管脚的时序波形

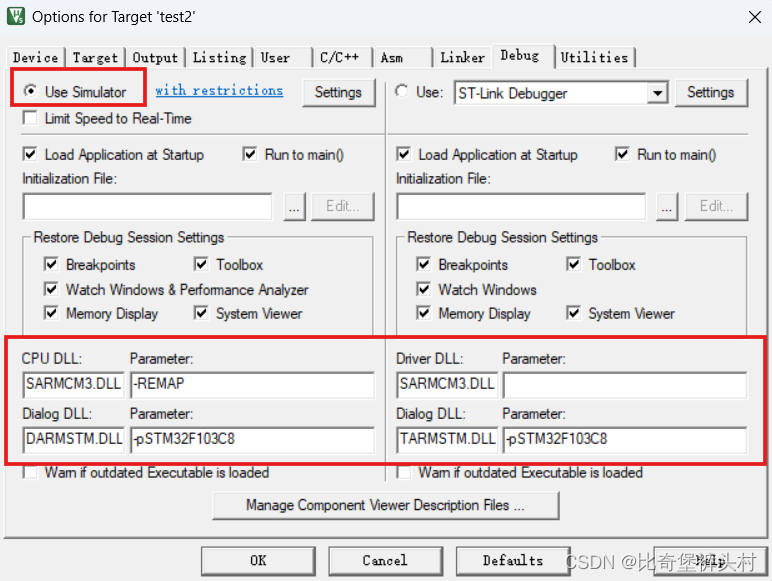

1.环境配置

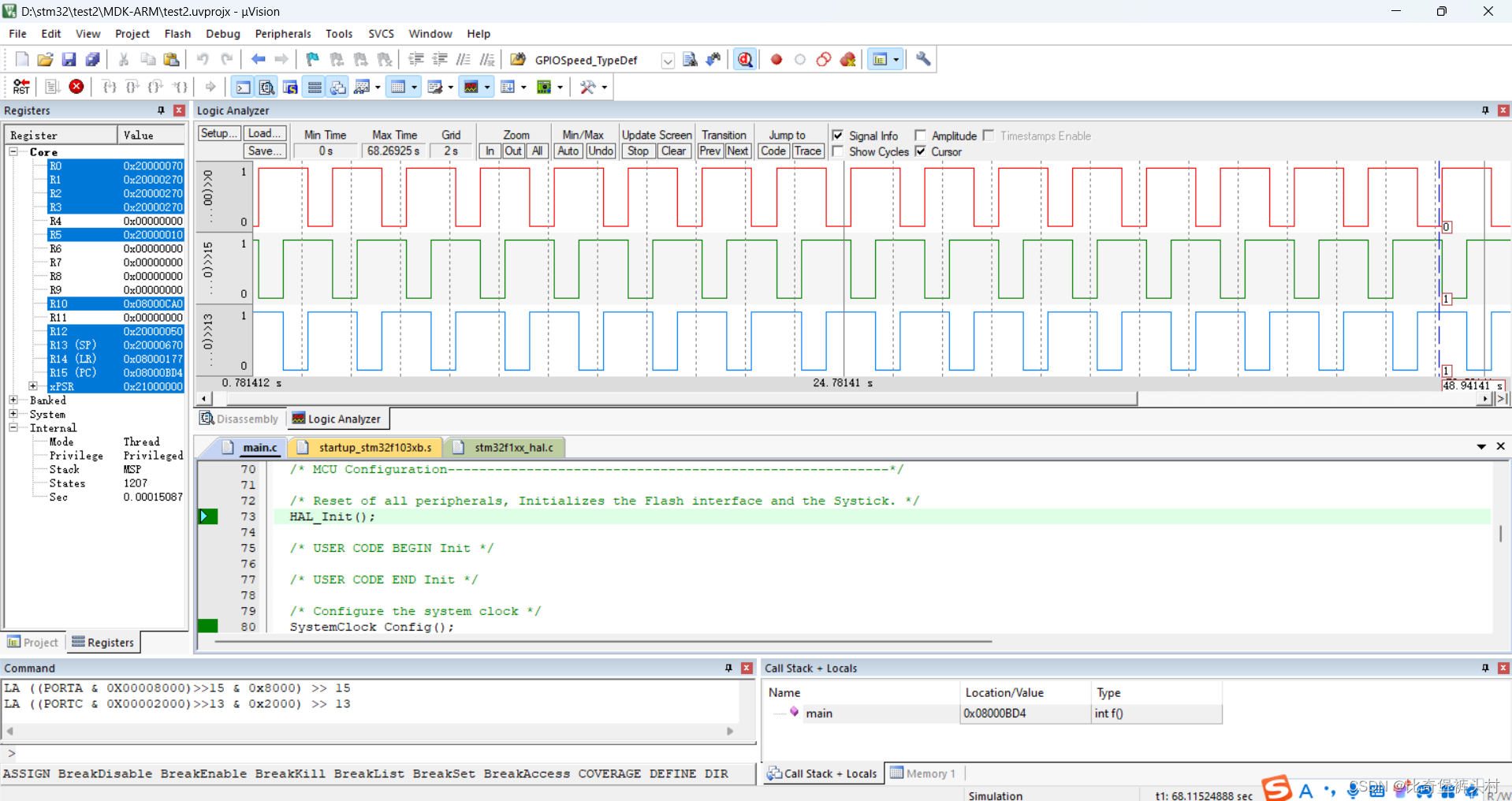

2.仿真结果

总结

HAL库开发比起标准库开发更加便捷高效，利用HAL库开发可以再之后的项目中大大增加其便捷性。
