一、实验目的
熟悉数字电路实验箱;熟悉基本逻辑门电路的组合功能和分析方法。
二、实验设备
数字电路实验箱;74LS00 二输入端四与非门,74LS20 四输入端两与非门。
三、实验内容与步骤
1.测试门电路逻辑功能

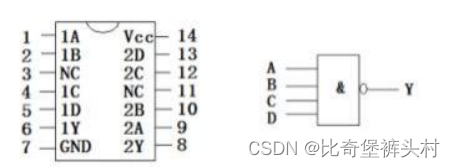

选用 74LS20 四输入端两与非门一个,74LS20芯片14引脚接入+5V,74LS20芯片7引脚接入地 0V,并按下图接线,按图改变 A、B、C、D 的状态,观察输出端 Y 的状态,并记录数据。
A | B | C | D | Cout |
---|---|---|---|---|
1 | 1 | 1 | 1 | 0 |
1 | 1 | 0 | 0 | 1 |
0 | 1 | 0 | 0 | 1 |
0 | 0 | 0 | 0 | 1 |
2.测试逻辑电路的逻辑功能

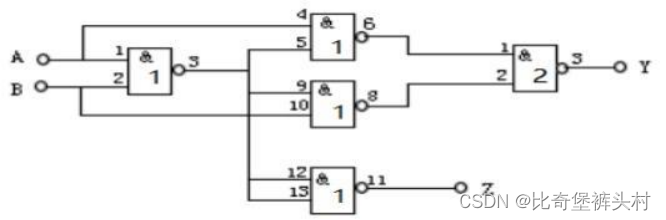

选用 74LS00二输入端四与非门两个,74LS00 芯片14引脚接入+5V,74LS00 芯片7引脚接入地 0V ,并下图接线,改变 A 、B 、C 、D 的状态,观察输出端Y的状态,并记录数据。
A | B | Y | Z |
---|---|---|---|
0 | 0 | 0 | 0 |
0 | 1 | 1 | 0 |
1 | 0 | 1 | 0 |
1 | 1 | 0 | 1 |
三、实验数据分析
实验一:

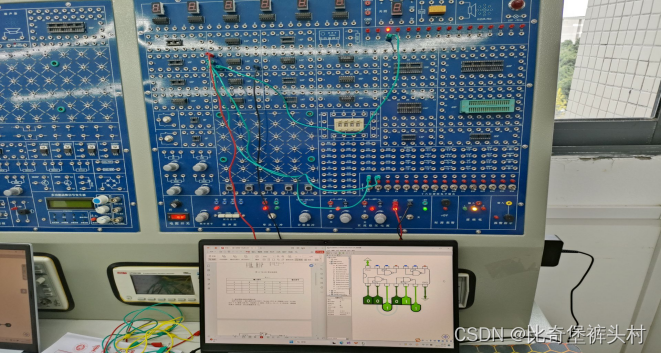

74LS20 内部结构为四个与非门,与非门的逻辑表达式为Y=(A*B)’ ,即有0出1,无0出0,实物连接图如下:

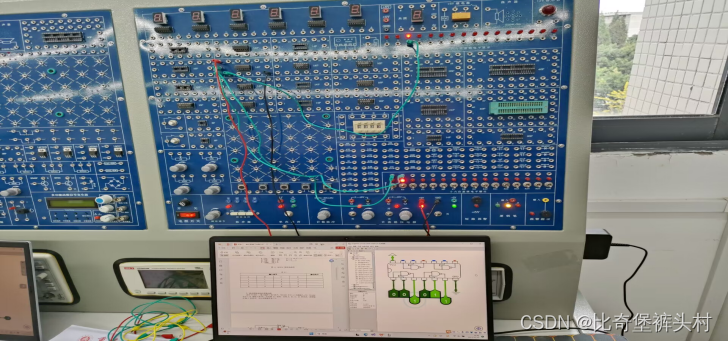

1.输入两个0则输出1:

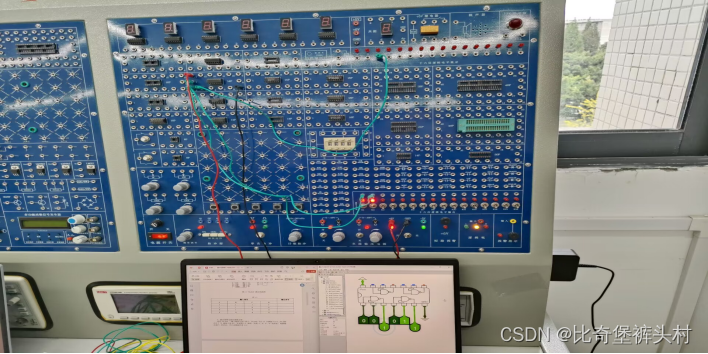

2.输入两个1则输出0:
3.输入一个0一个1则输出1:
实验二:

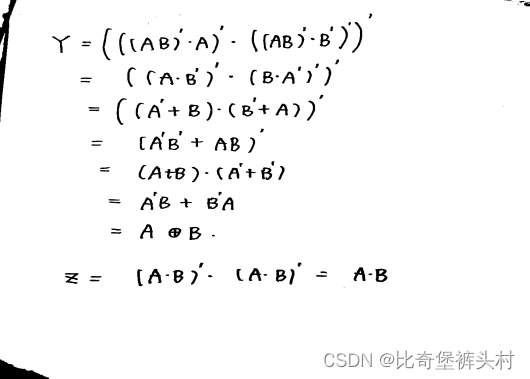

需用到两个74LS20芯片,利用逻辑代数基本公式来化简Y与Z,结果如下:

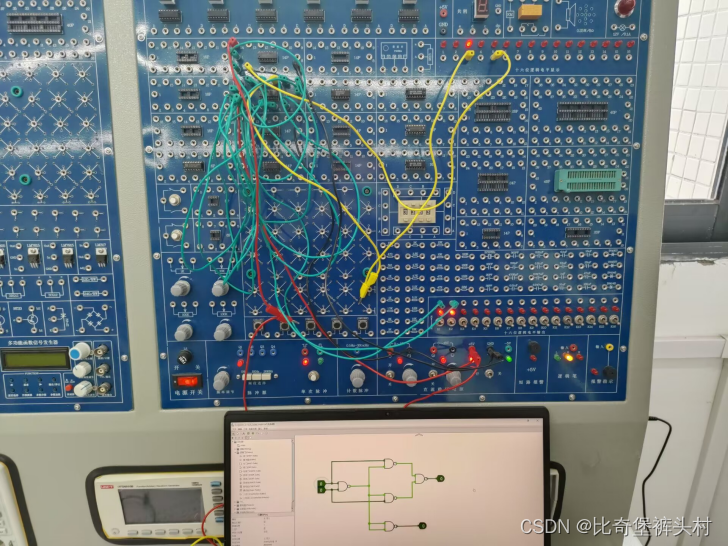

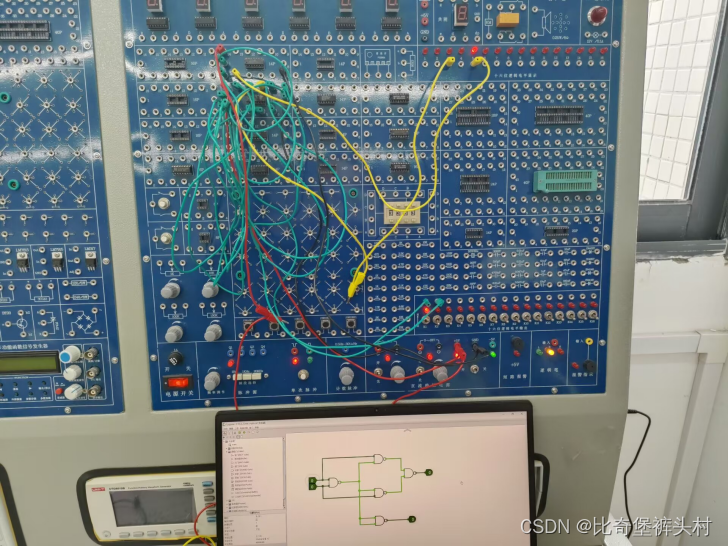

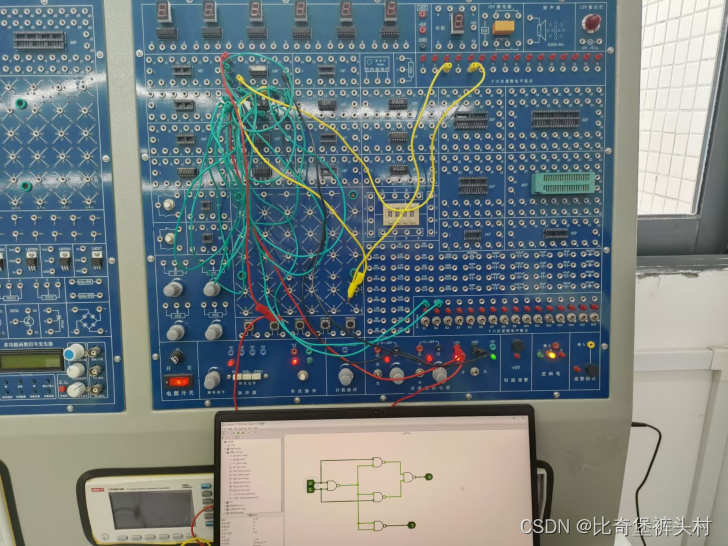

1.A输入0,B输入0,结果如下:

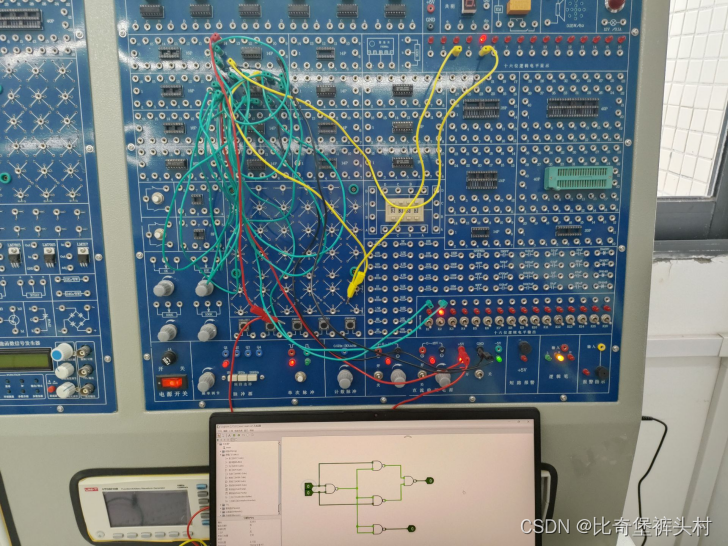

2.A输入1,B输入0,结果如下:
3.A输入0,B输入1,结果如下:
4.A输入1,B输入1,结果如下:
四、基本逻辑门电路分析仿真

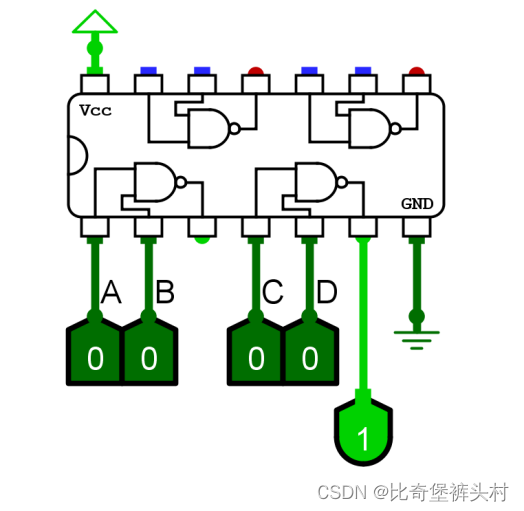

在 Logsim 中绘制 74LS20 和 74LS00 子电路,用仿真完成实验。
实验一:
A | B | C | D | Cout |
---|---|---|---|---|
1 | 1 | 1 | 1 | 0 |
1 | 1 | 0 | 0 | 1 |
0 | 1 | 0 | 0 | 1 |
0 | 0 | 0 | 0 | 1 |

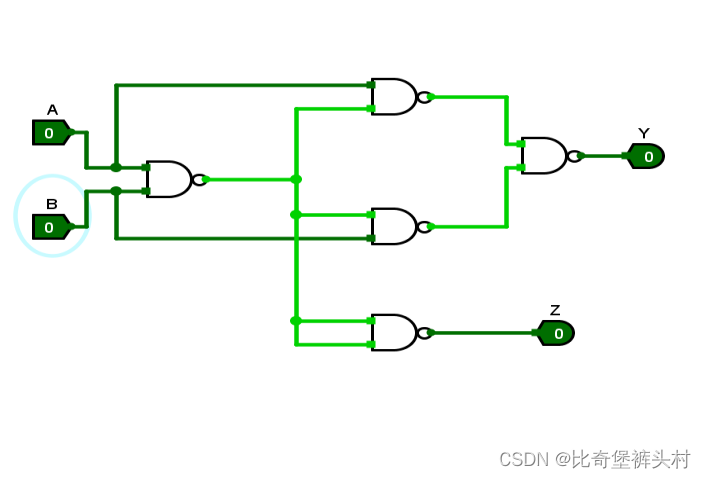

实验二:
A | B | Y | Z |
---|---|---|---|
0 | 0 | 0 | 0 |
0 | 1 | 1 | 0 |
1 | 0 | 1 | 0 |
1 | 1 | 0 | 1 |
五、实验总结
了解并掌握基本的逻辑门功能,了解74LS00芯片的内部结构,通过实验来验证逻辑的正确性;掌握逻辑代数的化简方法,快速得出结果;通过实验加强了动手能力,并较为熟练地连接电路。
