三极管非门

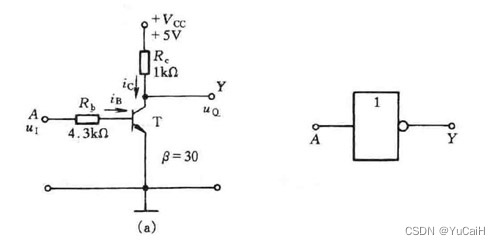

电路图 & 逻辑符号

在这里插入图片描述

电路分析

  1. u I u_I uI​ = 0v 时 U B E = 0 U_{BE} = 0 UBE​=0 , 三极管截止， c 和 e 断开，三极管相当于一个断开的开关， u O u_O uO​ = V C C V_{CC} VCC​ = 5v
  2. u I u_I uI​ = 5v 时 , 三极管饱和导通，三极管相当于一个闭合的开关， u O u_O uO​ = U C E S U_{CES} UCES​ = 0.3v(只需要知道Y点输出为低电压即可)

电压关系表 & 真值表

u I u_I uI​ /V u O u_O uO​ /V
05
50.3
AY
01
10
