独立按键模块

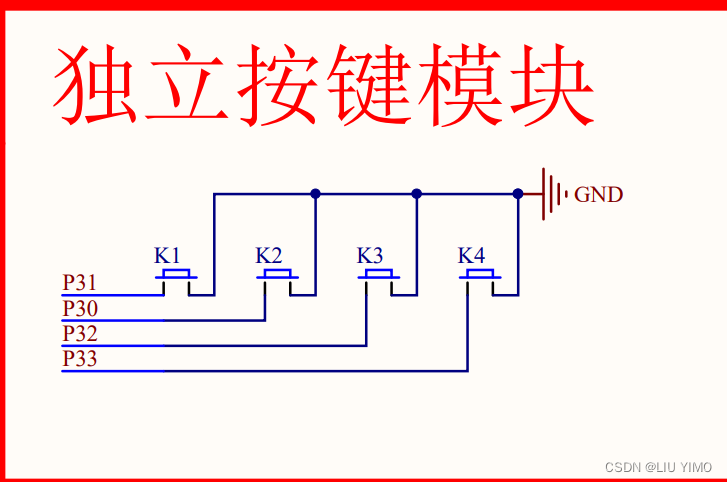

独立按键模块电路图

（P31连接RXD,P30连接TXD）            按键一段统一连接着高电平（正GND），只要控制按键另一端P3_1,P3_0,P3_2,P3_3是否等于0，即可控制灯的亮灭。

扩展：

 1、尝试一个独立按键控制LED亮灭

#include <REGX52.H>
void main(){
	while(1){
		if(P3_1==0)
		{
			P2_0=0;
		}
		else
		{
			P2_0=1;
		}
	}
}

2、尝试独立按键控制LED显示二进制

#include <REGX52.H>
void main(){
	unsigned char LEDnum=0;
	while(1){
		if(P3_1==0)
		{
			while(P3_1==0);
			LEDnum++;
			P2=~LEDnum;//取反码，因为0的时候为亮
		}
	}
}

3、尝试独立按键控制LED移位

扩展：

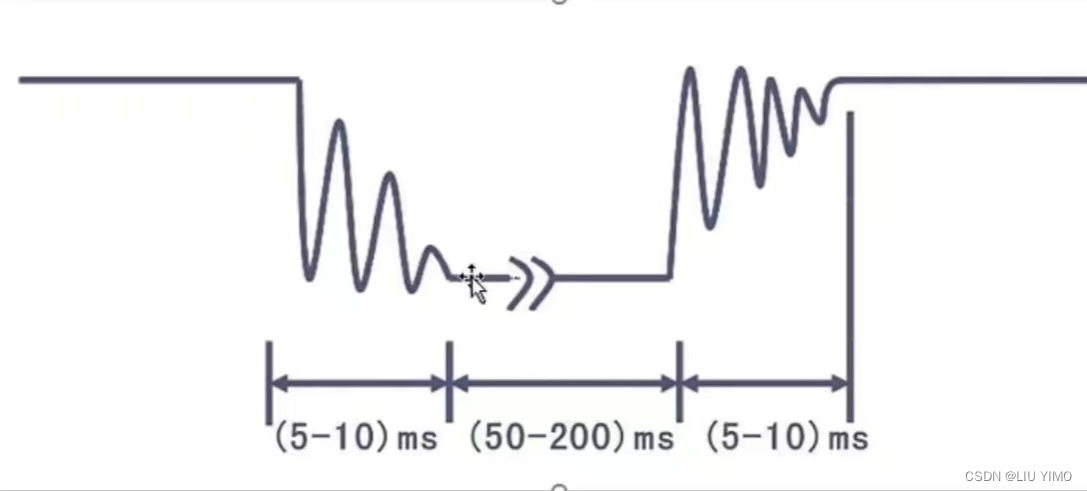

       对于机械开关，当机械触点断开、闭合时，由于机械触点的弹性作用，一个开关在闭合时不会马上稳定地接通，在断开时也不会一下子断开，所以在开关闭合及断开的瞬间会伴随一连串的抖动。为此我们需设计一个延时函数，在开关判断代码前引用延时函数，开关判断代码后也引用延时函数，来过渡掉这部分时间。经多次测试，100ms延时为最佳延时时长（个人看法）。

 接下来实现如下功能：a.按第一个键（P3_1），led亮的位置由P2_0向P2_7移位；

                                     b.按第二个键（P3_0），led亮的位置由P2_7向P2_0移位；

                                     c.各个方向到达末位后再按一次需循环回到另一端。

代码实现：

#include <REGX52.H>
#include <INTRINS.H>
unsigned char LEDnum;
void Delay(void)	//@12.000MHz
{
	unsigned char data i, j;

	i = 195;
	j = 138;
	do
	{
		while (--j);
	} while (--i);
}


void main()
{
	P2=~0x01;//初始化（复位时，按键会亮第二个灯，为解决此问题需要初始化）
	while(1)
	{
		if(P3_1==0)
		{
			Delay();
			while(P3_1==0);
			Delay();
			LEDnum++;
			if(LEDnum>=8)
			{
				LEDnum=0;
			}

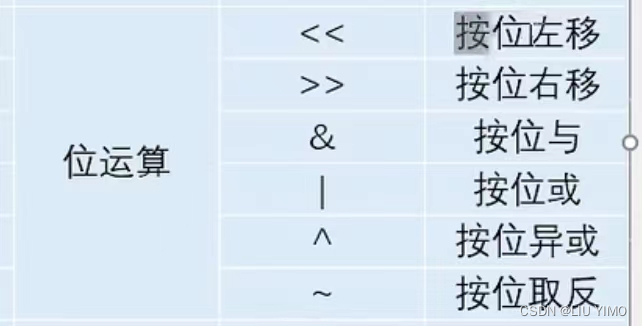

			P2=~(0x01<<LEDnum);
		}
		if(P3_0==0)
		{
			while(P3_0==0);

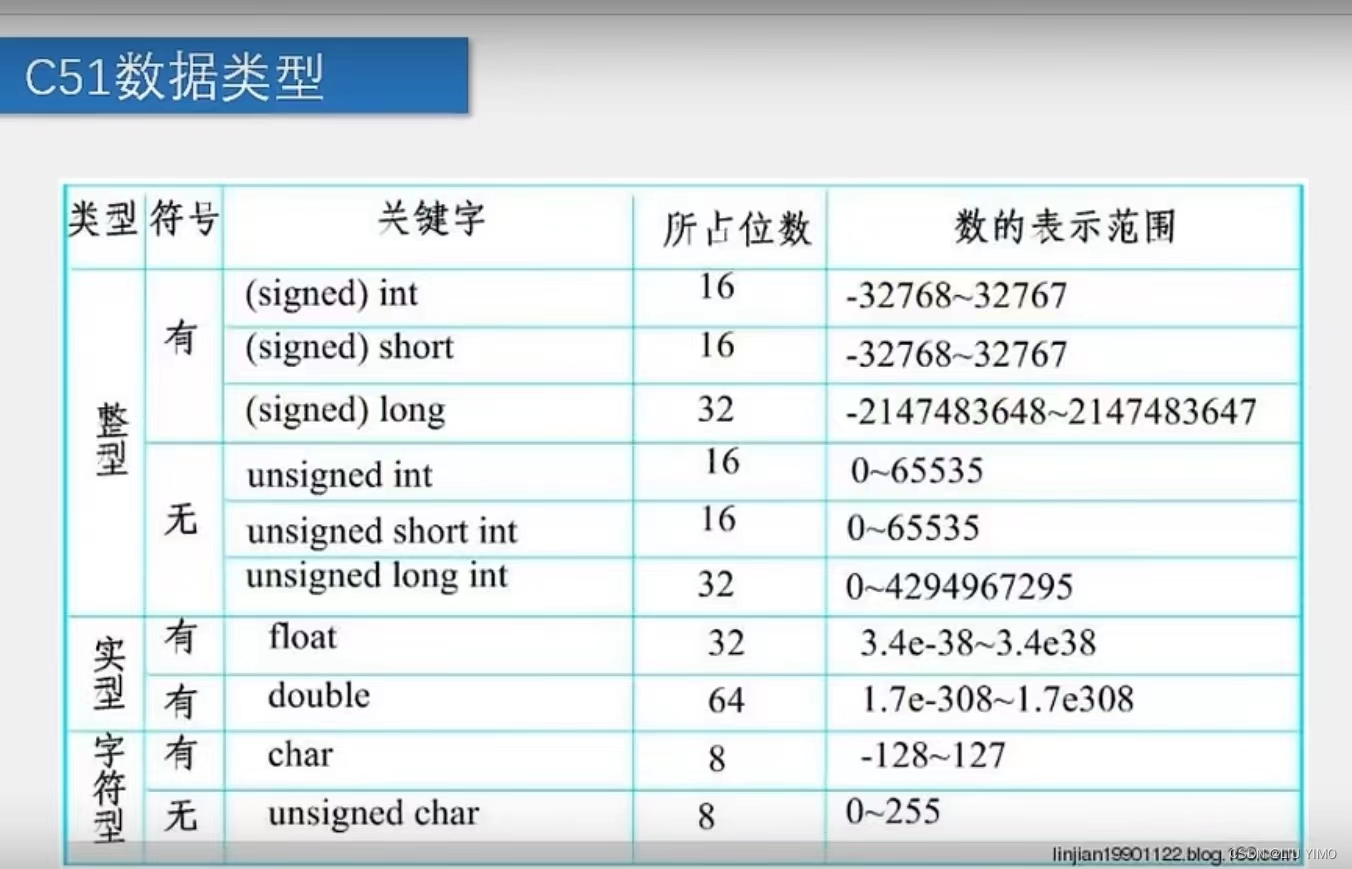

			/*因为前面已经定义了LEDnum为无符号型变量（unsigned char），
            要防止其减到0后变负数溢出*/
            if(LEDnum==0)
			{
				LEDnum=7;
			}
			else
				LEDnum--;
		P2=~(0x01<<LEDnum);
		}
	}
}
