电测知识分享——电测工程师必会小技巧！频谱仪的这个功能，你会操作吗？

一般信号除了标准的“电平与频率”频谱显示外，使用FSW频谱仪还能显示测量数据的频谱图。频谱图显示信号的频谱密度如何随时间变化。x 轴显示频率，y 轴显示时间。第三个维度，即功率水平，用不同的颜色表示。因此，你可以看到在不同的频率下，信号的强度是如何随时间变化的。

今天，我们就以FSW频谱仪为例，为大家演示如何使用FSW显示信号频谱图。

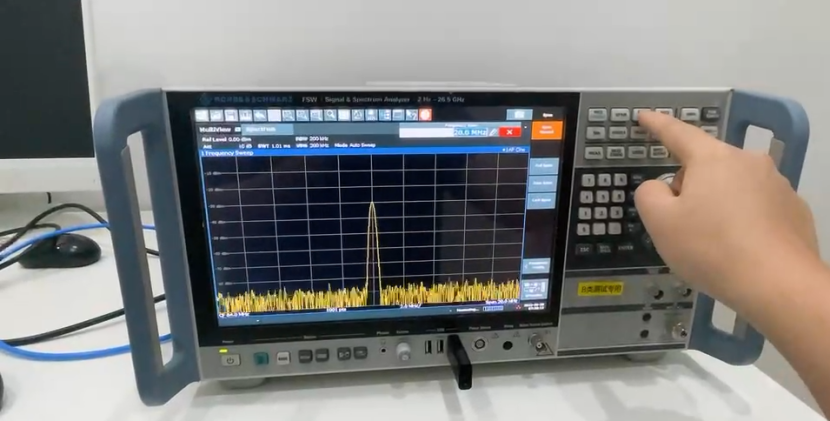

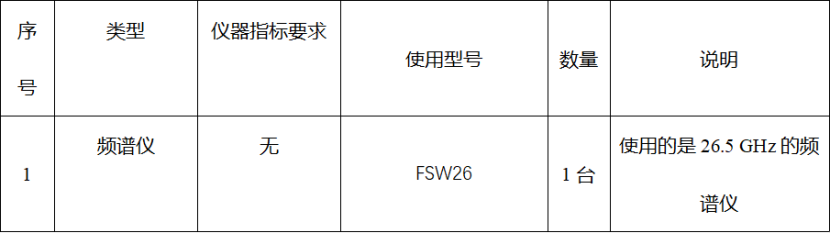

我们今天使用到的频谱仪是FSW26，这是罗德与施瓦茨旗下的一款高性能信号与频谱分析仪，最高频率可达26.5GHz。

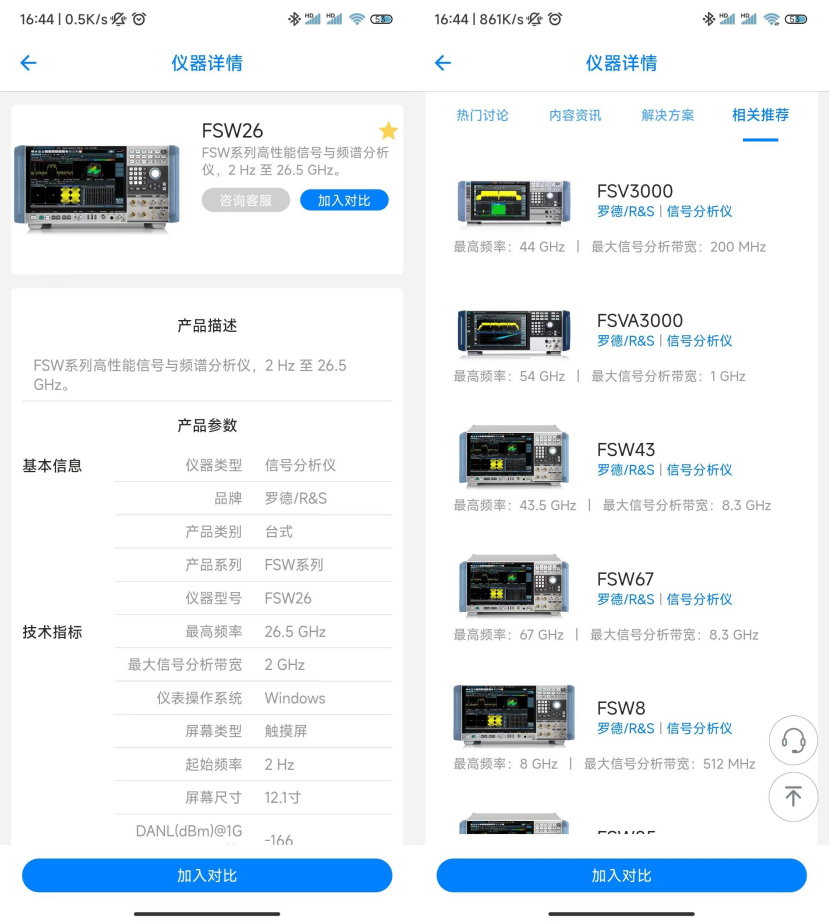

我们可以在君鉴科技旗下测试仪器信息服务平台“每日E问”，查询到这款仪器的相关信息。

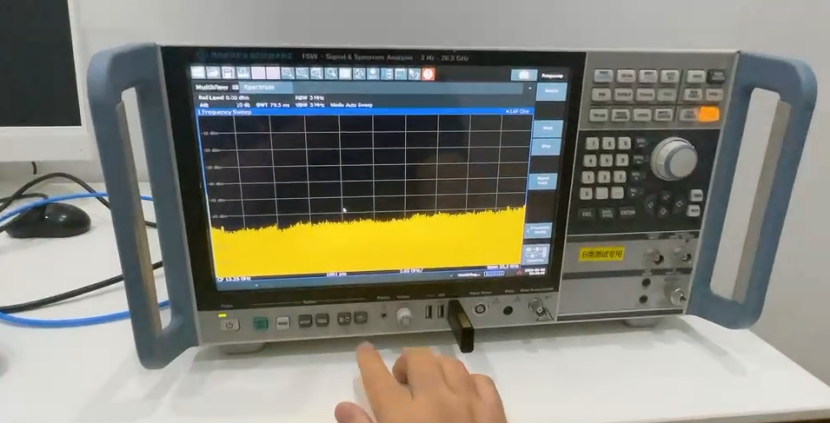

首先，我们将它的内部校准信号作为输入，点击Press、Setup。

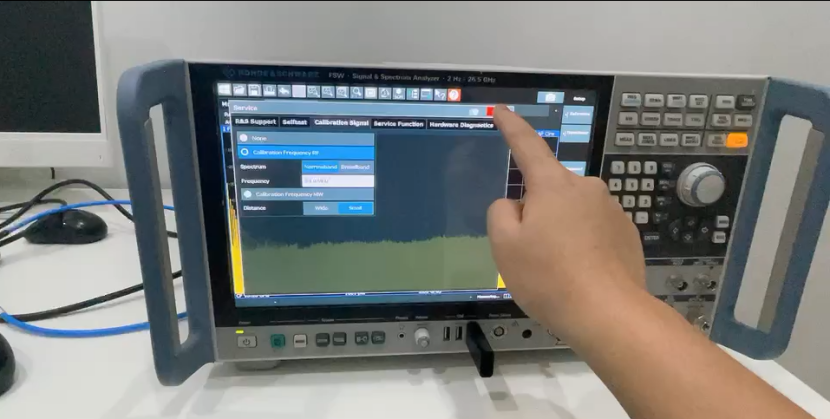

这时，我们再点击Service + Support，选择校准信号作为输入。

然后我们进行优化显示，按照“Frequency>>Center>>64 MHz”的顺讯进行设置，再将Span设置为20 MHz，最后将Amplitude SCALE设置为-25 dBm。

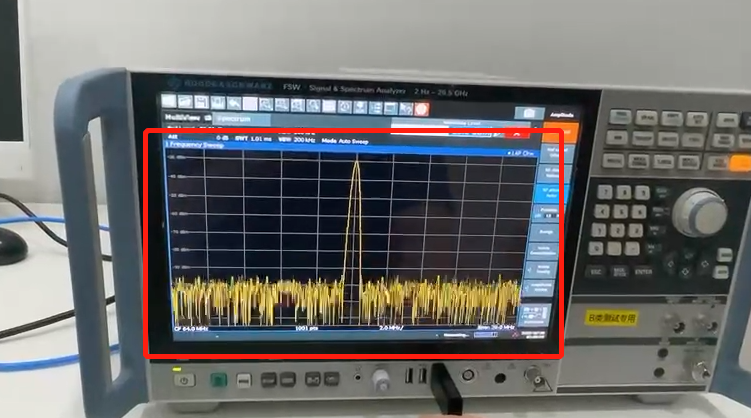

此时我们可以看到64MHz的内部校准信号在频谱仪上的形式。

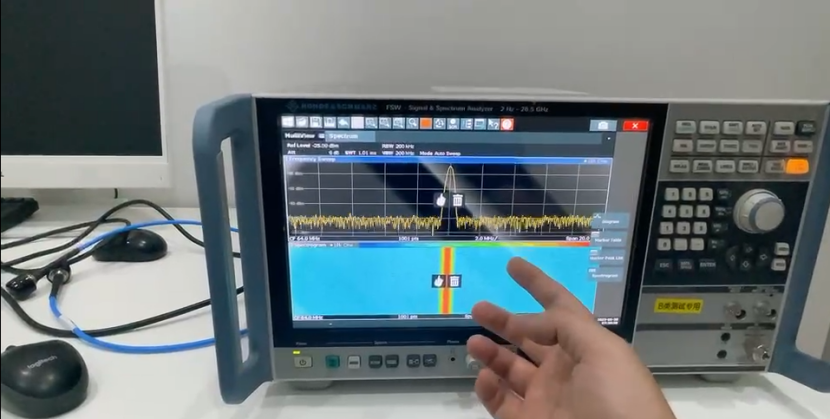

下一步便是显示频谱图。我们点击Overview，选择Display Config，再将Spectrogram图标拖到图表区，这是我们便可以清楚地看到信号频谱图。

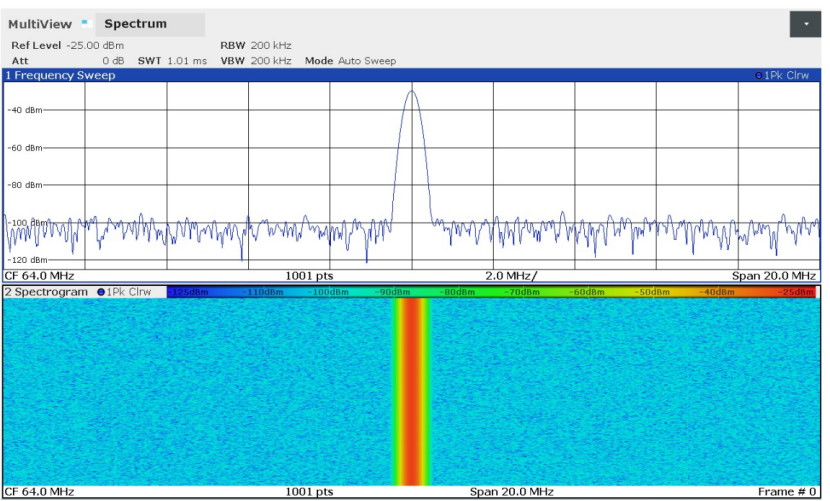

本次演示的校准信号是一个64MHz的标准信号，不会随时间变化，所以展示的颜色也没有变化，上方窗口的不同颜色表示不同的功率强度对应的区间。

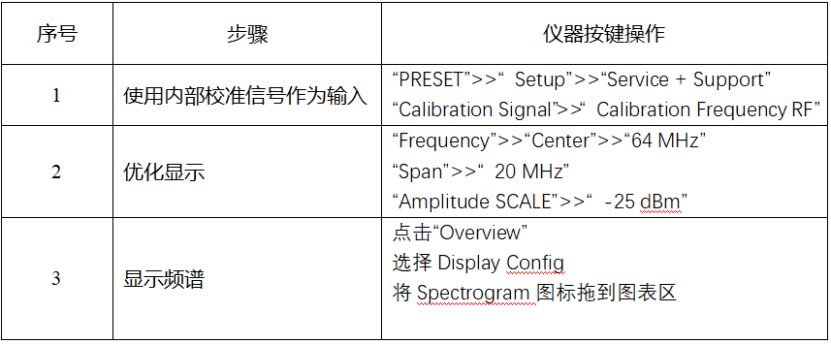

本次演示到此结束，下方为操作的具体步骤图示。
