已解决：Multisim仿真出现错误：“发生了仿真错误”“收敛助手”“Transient time point calculation did not converge”

1. 问题描述

在使用Multisim对双H桥驱动电路进行仿真时，一点仿真按钮，就立即出现此问题。

2. 问题分析

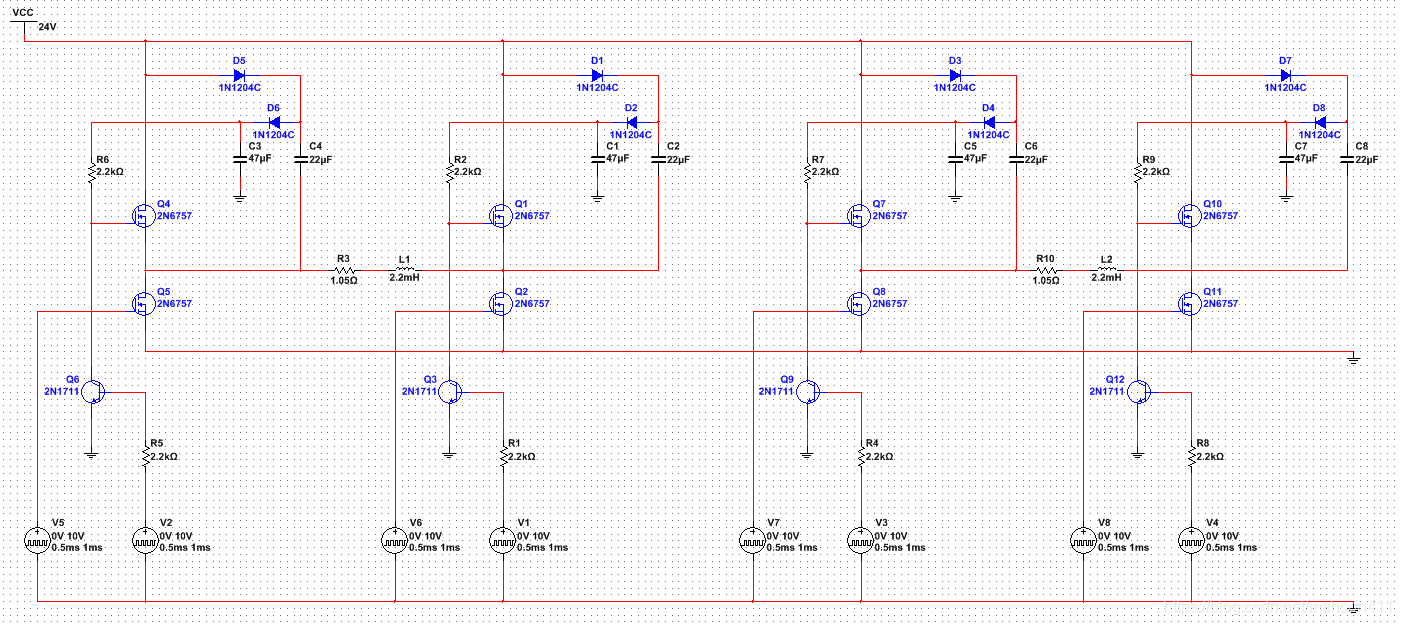

搭建的仿真电路图如下所示。

为了排查问题，尝试了多种解决方法。

首先对信号源进行更换：将方波信号均更换为正弦信号。更换后进行仿真，不会再报错。因此将问题定位在方波信号源上。

接下来对方波信号源的参数进行修改：降低方波频率。降低方波频率至500Hz后，点击仿真，虽然不会立即出现错误，但软件会在仿真0.190s左右后报出同样的错误。因此猜测是软件的仿真参数出现问题，有可能Multisim无法仿真过高频率的方波信号。所以最后计划对Multisim的仿真参数进行更改。

事实证明，确实是Multisim的仿真参数导致了问题的出现。

3. 解决方案

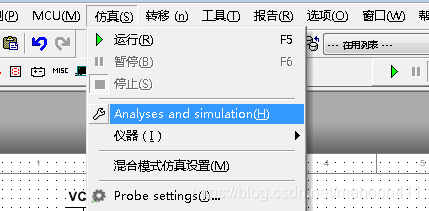

点击菜单栏上的仿真，然后点击Analyses and simulation。

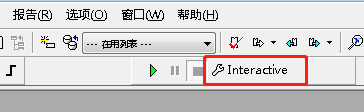

或者直接点击Interactive。

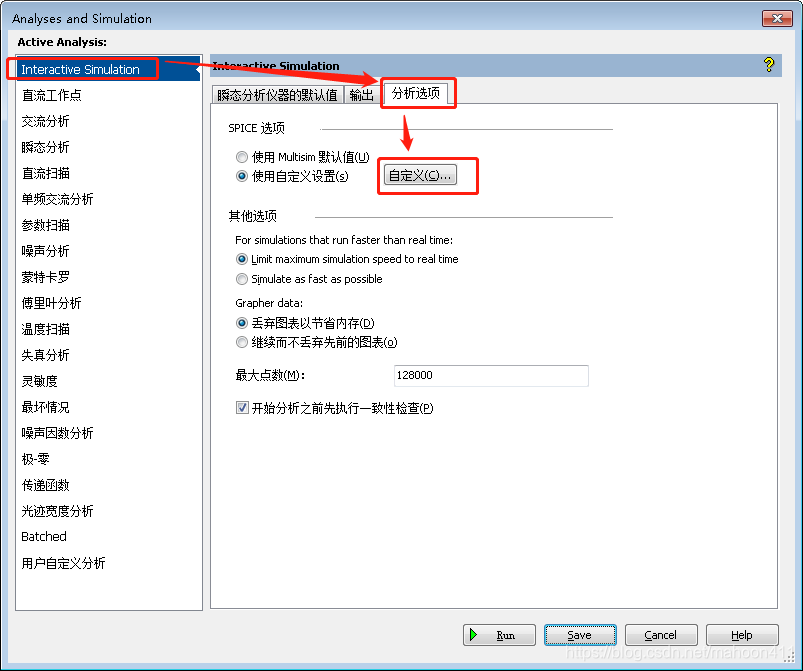

选择Interactive Simulation，再点击分析选项，点击自定义。

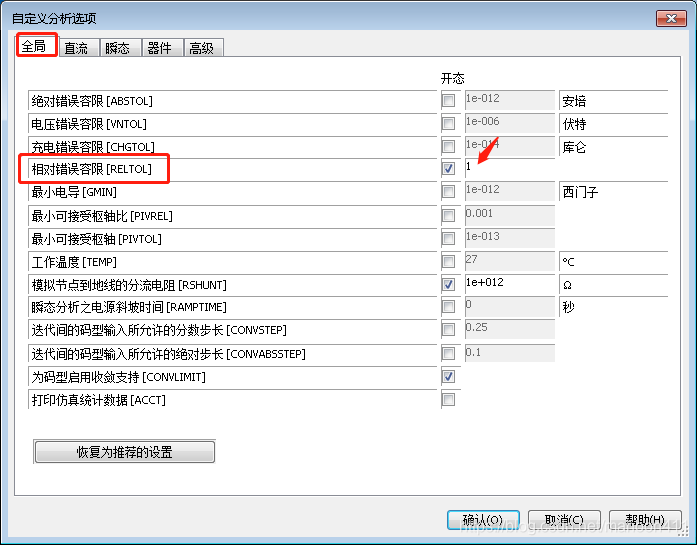

点击全局，将相对错误容限适当地增大。

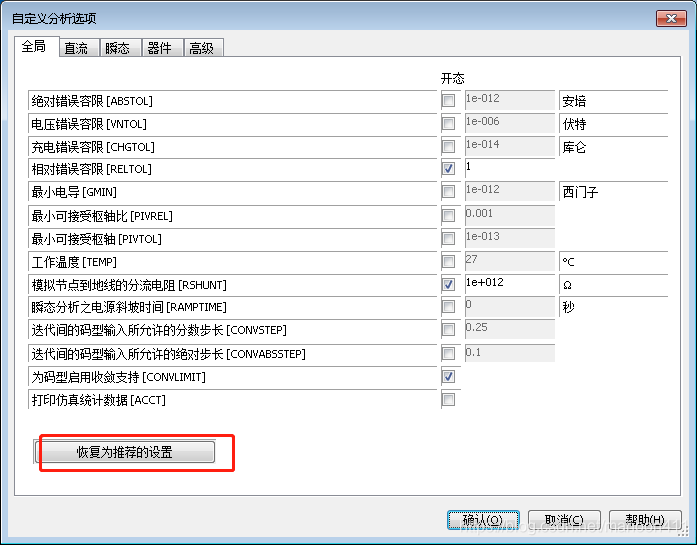

这样问题就解决了。当前电路仿真完成后，记得点击左下角按钮，将仿真参数恢复为推荐的设置，保证以后仿真的精度。

4. 提示

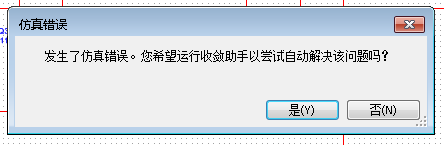

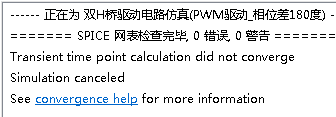

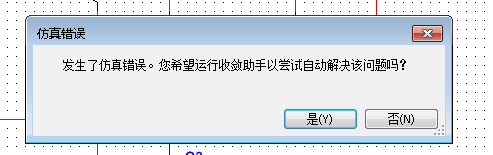

出现如下错误时，可以先点击是。

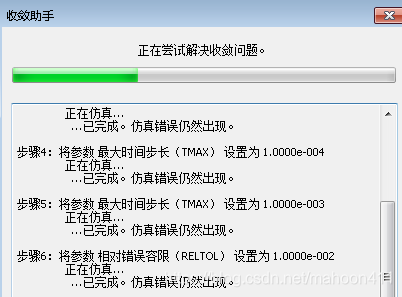

参考着收敛助手的步骤对仿真时长的影响，可以大概了解到需要改哪个参数来增长仿真时间。

比如下图中，收敛助手在修改相对错误容限这个参数后，虽然仿真错误仍然出现，但是成功仿真的时间已经从0.000ms增加到0.780ms了。

了解到修改相对错误容限可以增加仿真时间后，就可以对相对错误容限进行修改了。

不过需要注意，仿真助手也修改了其他的各种参数，因此记得修改相对错误容限前，现将其他的参数都恢复至默认设置。
