PCB学习笔记——PCB设计中是否应该去除死铜?

文章围绕PCB设计中是否应去除死铜展开讨论。有人认为应去除,因其会造成EMI问题等;也有人主张保留,可避免大片空白且增加板子机械性能。但综合来看,应尽量去除,还给出了处理死铜及覆铜的方法。

摘要生成于 C知道 ,由 DeepSeek-R1 满血版支持, 前往体验 >

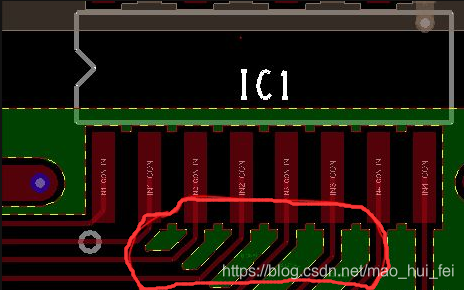

PCB死铜也叫PCB孤岛,是指在PCB中孤立无连接的铜箔,一般都是在铺铜时产生,那PCB设计中是否应该去除死铜呢?
在这里插入图片描述
  有人说应该去除,原因有三个:1、会造成EMI问题;2、增强搞干扰能力;3、死铜没什么用。

  但也有人说应该保留下来,原因有四个:1、去除会有大片空白,不美观;2、可以增加板子机械性能,避免出现受力不均弯曲的现象。

  应该尽量去除死铜,原因如下:

  • 1、尽量去除PCB死铜(孤岛),因为死铜在这里会形成一个天线效应,如果周围的走线辐射强度大,则会增强周围的辐射强度,并且会形成天线的接受效应,会对周围走线引入电磁干扰。

  • 2、可删除一些小面积死铜,如果要保留覆铜,应该将死铜通过地孔与GND良好连接,达到形成屏蔽。

  • 3、高频情况下,PCB布线分布电容会起作用,当长度大于噪声频率相应波长的1/20 时,就会产生天线效应,噪声就会通过布线向外发射,如果PCB中存在不良接地的覆铜,覆铜就成了传播噪音的工具,因此在高频电路中,千万不要认为把地线的某个地方接了地,这就是“地线”,一定要以小于λ/20 的间距,在布线上打过孔,与多层板的地平面“良好接地”。如果把覆铜处理恰当了,覆铜不仅具有加大电流,还起了屏蔽干扰的双重作用。

  • 4、通过打地孔,保留孤岛的覆铜,不但能够起到屏蔽干扰的作用,确实也可以防止PCB变形。
