Altium AD20导出为PDF、导出BOM表

AD20导出PDF

---

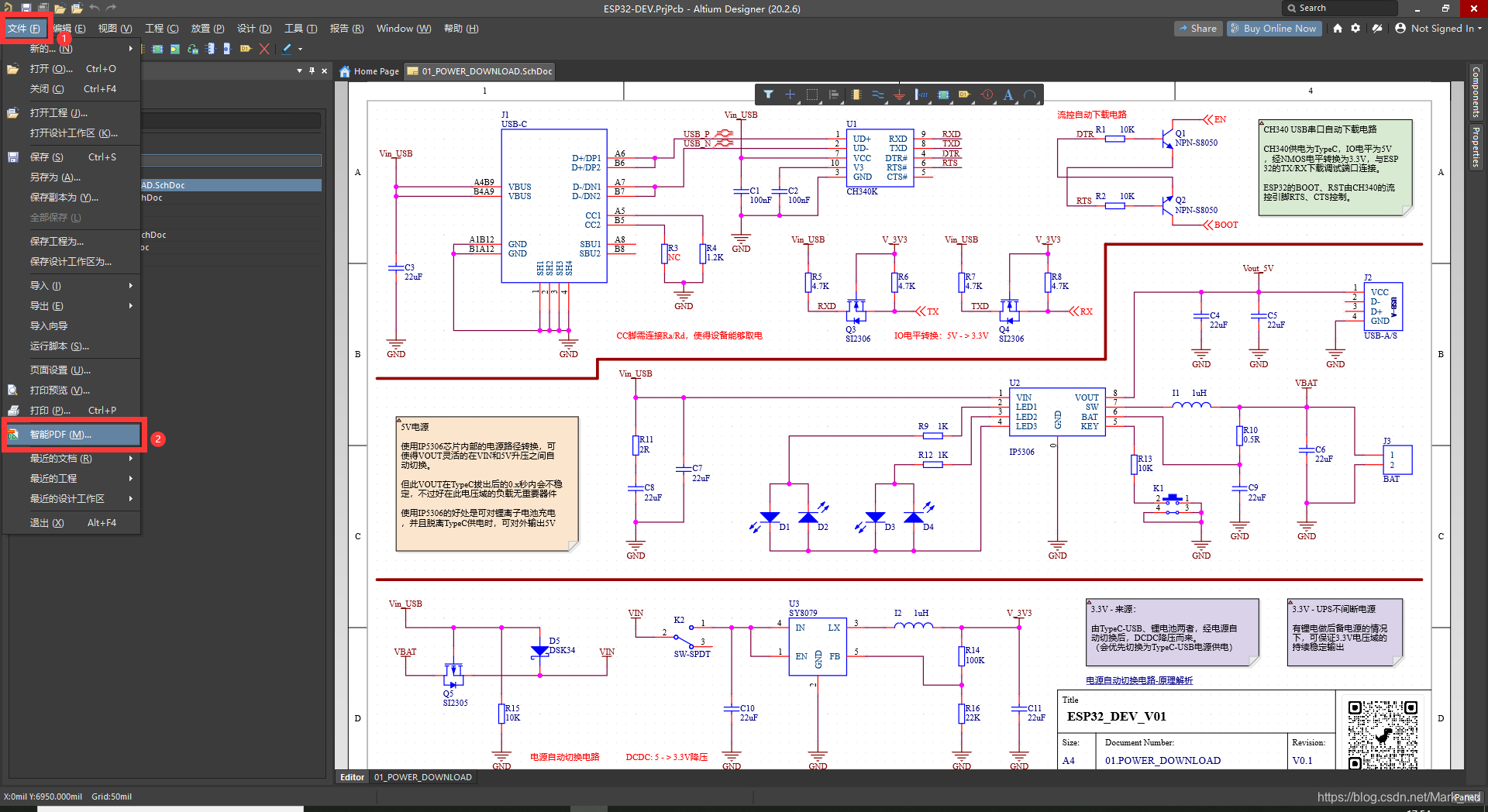

• 打开Altium工程。文件 - 智能PDF。

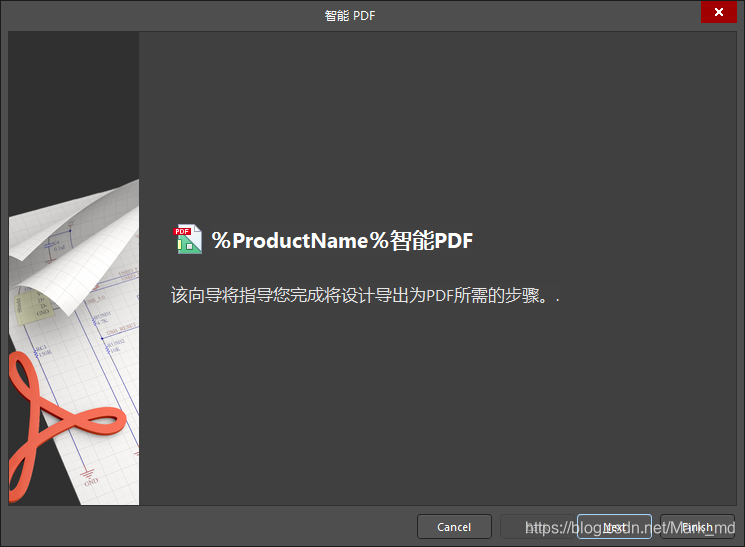

• 之后按照指导的提示去操作。Next。

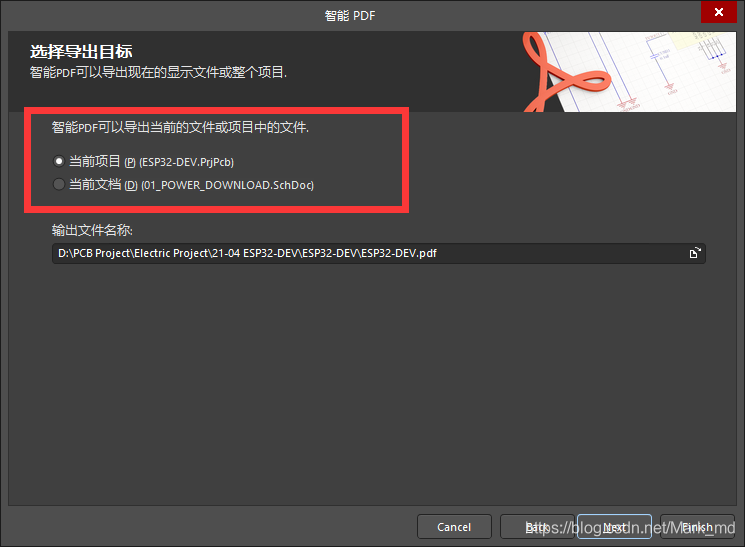

• 可选当前项目 还是 当前文档，我要导出的是整个原理图，所以选择当前项目。Next。

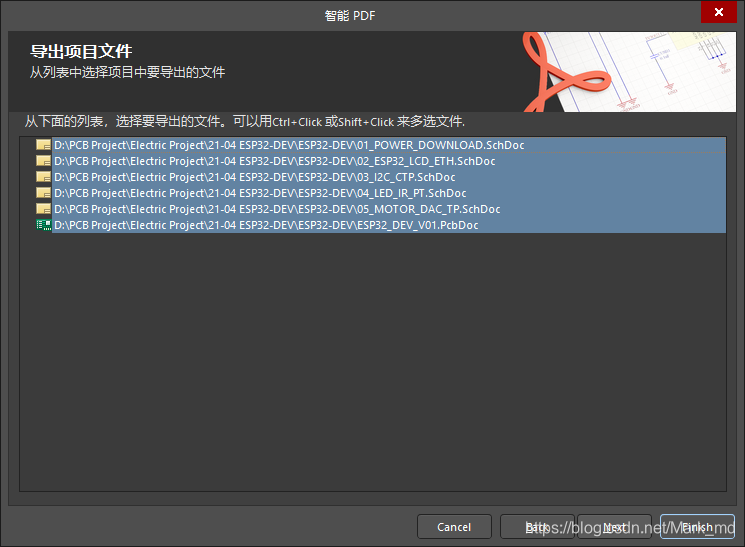

• 选择整个项目。对要导出为PDF的文件进行选中，默认就是全选。接着Next。

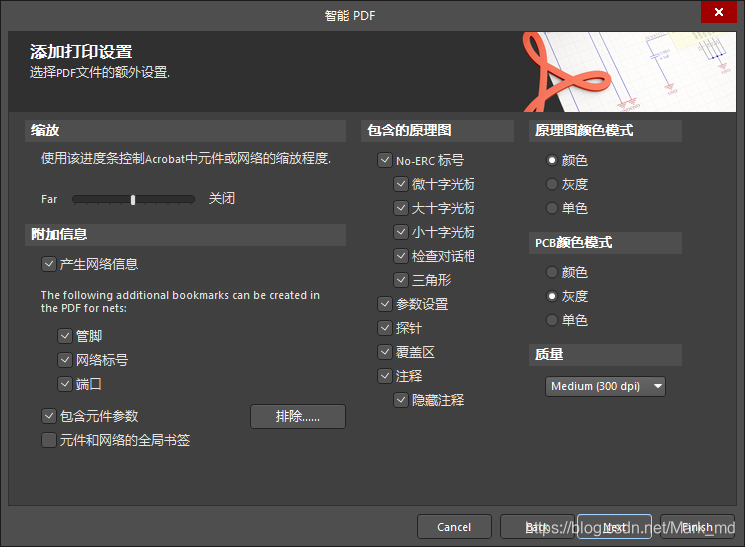

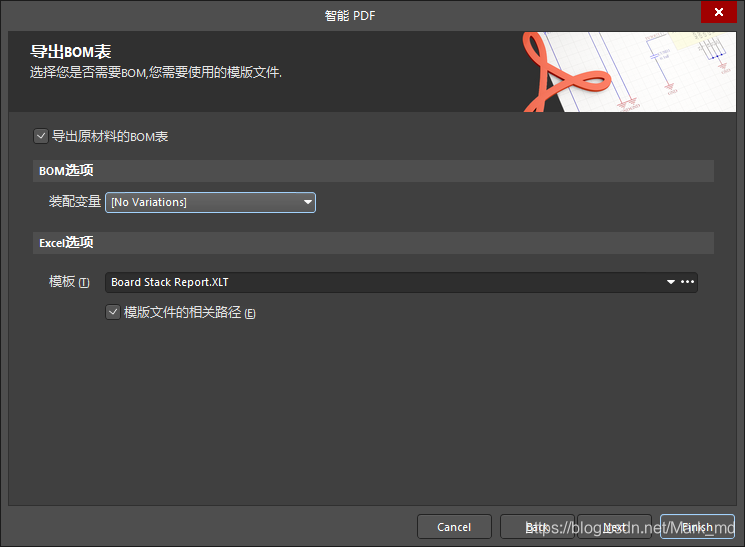

• 还是Next。

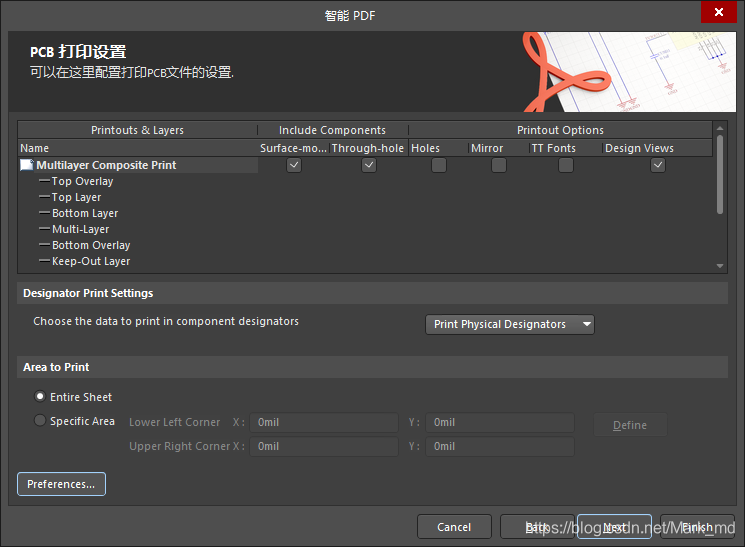

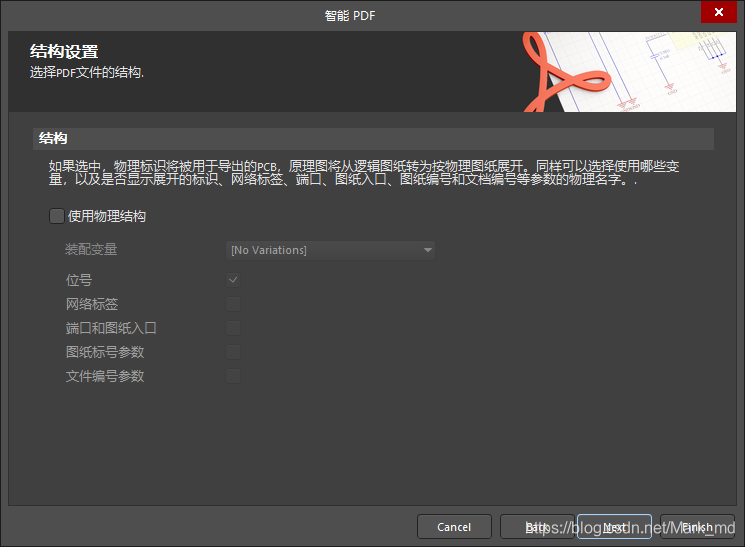

• 对要导出的图层进行配置，如无特殊要求，则Next。

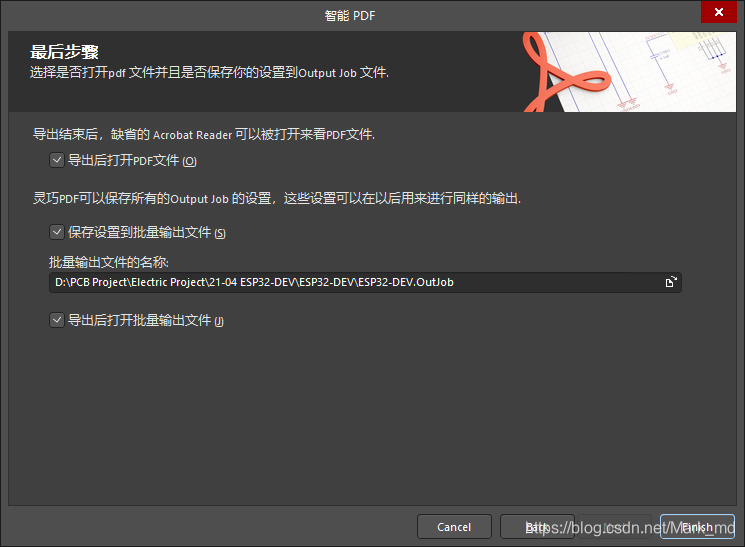

• 最后点击 Finish。

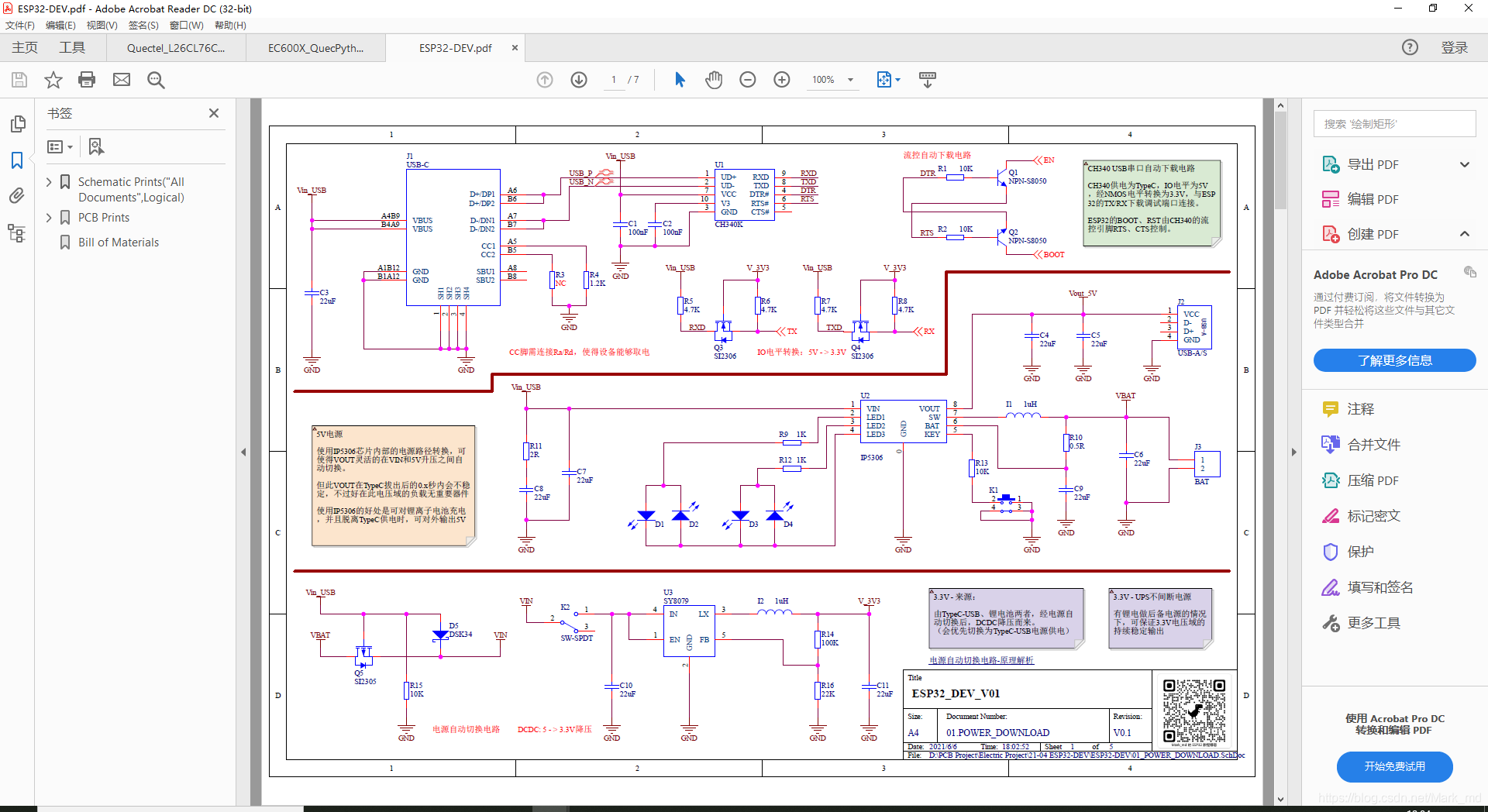

• 最后就会在当前工程生产一个PDF文件，打开查看效果。
• 这样就成功导出了PDF。

  不得不说AD20的PDF导出效果很好。以前用AD10导出的PDF总会莫名奇妙的少些东西，并且明明有这个符号，但Ctrl+F搜索时，却定位不到这个位置。而这些问题在AD20中都不复存在。

---

AD20导出BOM

---

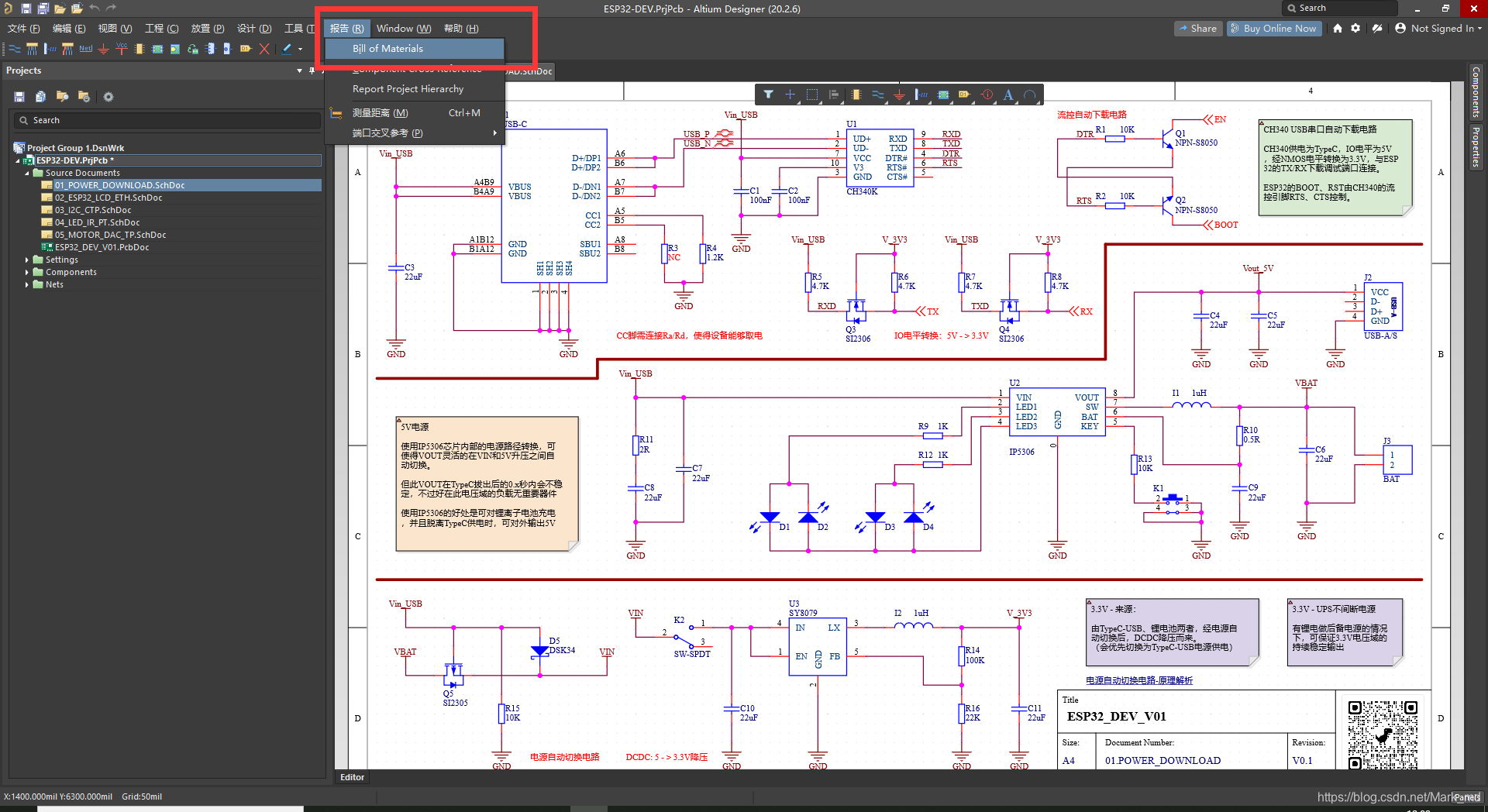

• 报告 - BOM。

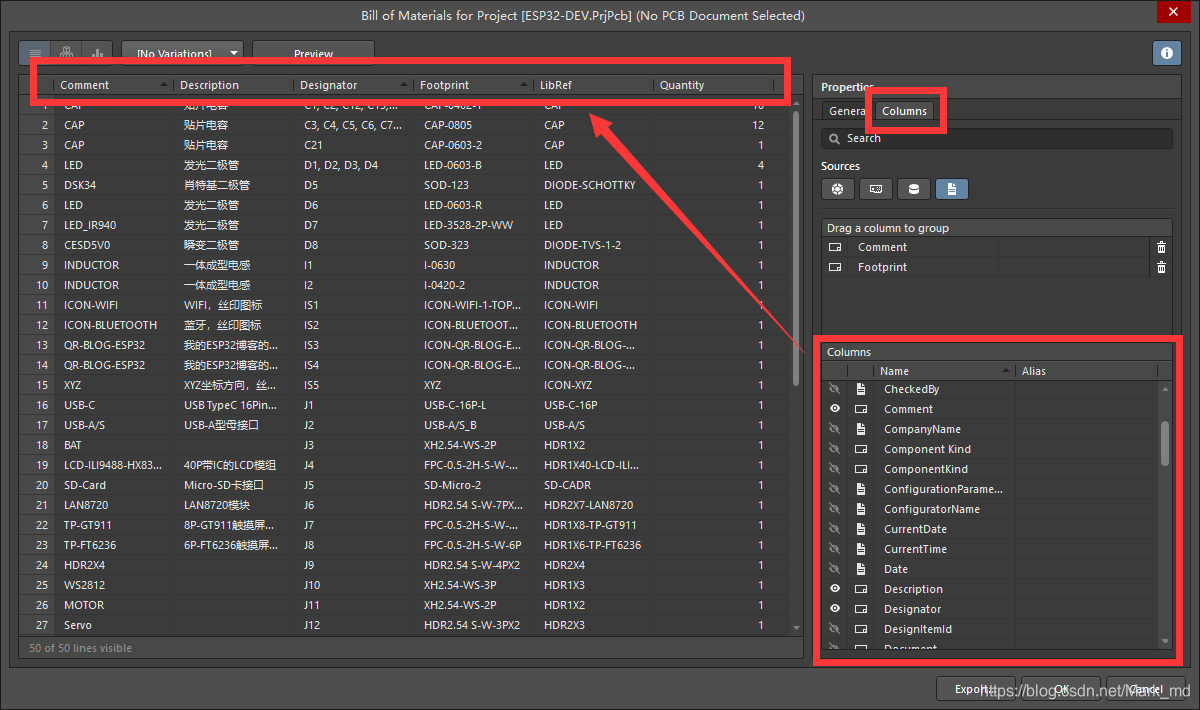

• 点击右侧的Columns，在右下角勾选要导出的属性。并可在左侧实时预览导出后的内容。
• 如无特殊需求，不用对Columns做额外更改，默认的BOM样式即可。
• 最后点击 Export 导出。

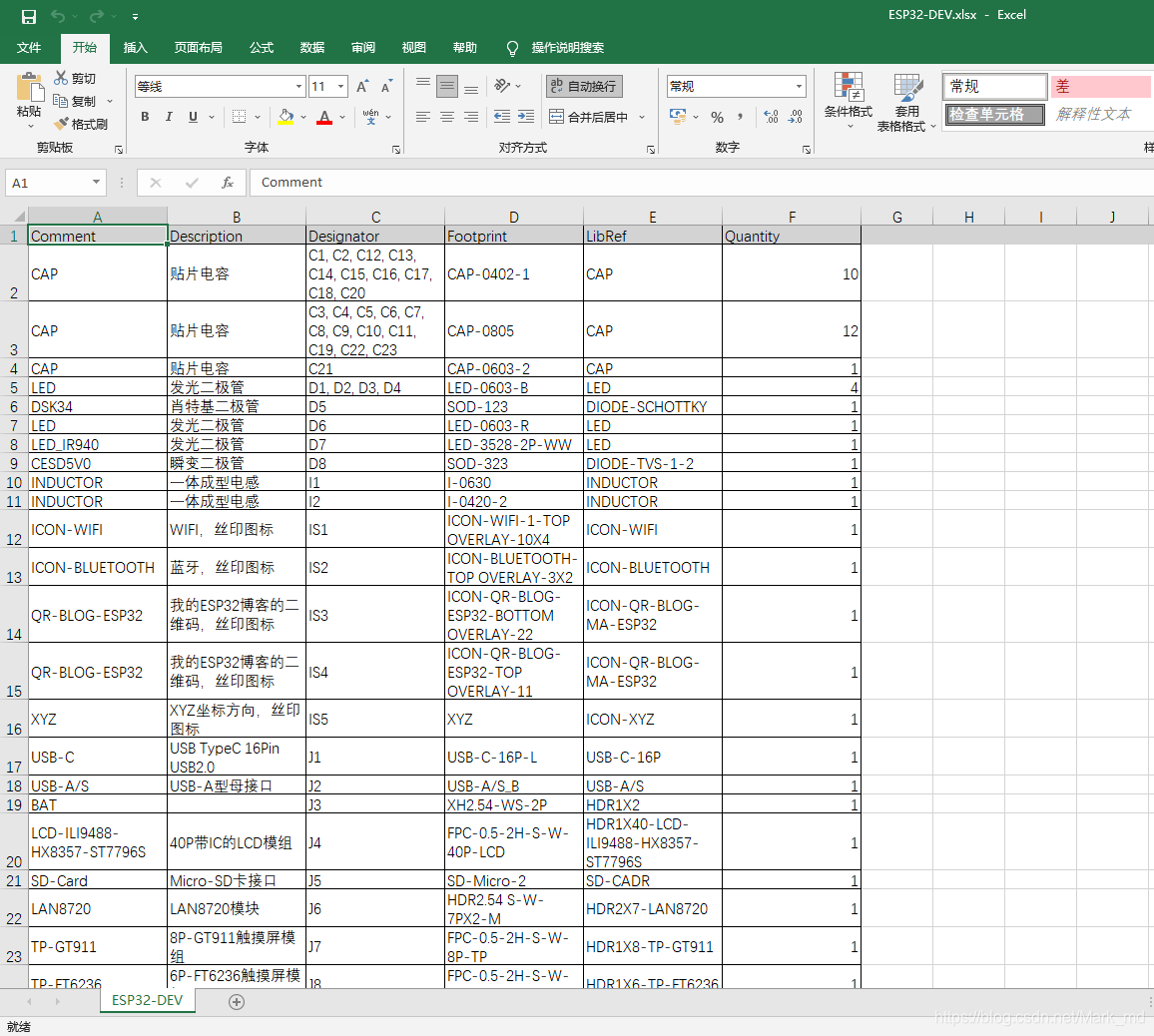

• AD就会在当前工程中生产一个 Project Outputs for xxx 的文件夹，里面存放着导出后的BOM表。
