【潮流计算】基于牛顿方法在直流微电网潮流研究附Matlab代码

 ✅作者简介:热爱科研的Matlab仿真开发者,擅长数据处理、建模仿真、程序设计、完整代码获取、论文复现及科研仿真。

🍎个人主页:Matlab科研工作室

🍊个人信条:格物致知。

🔥 内容介绍

近年来,随着能源结构的转型以及分布式电源渗透率的日益提高,微电网作为一种灵活、高效的能源管理模式,受到广泛关注。与交流微电网相比,直流微电网因其控制简单、转换效率高、易于接入储能设备等优势,在特定场景下具有显著的应用前景。然而,直流微电网的潮流计算作为其稳定运行和规划设计的基础,面临着诸多挑战,例如元件特性复杂、网络拓扑多样等。本文将深入探讨基于牛顿方法在直流微电网潮流计算中的应用,分析其原理、优势与不足,并探讨未来的发展方向。

潮流计算,又称电力系统稳态分析,旨在求解电力系统在给定运行条件下的电压、电流、功率分布等关键状态变量。在直流微电网中,潮流计算的主要目标是确定各节点电压和各支路电流,从而评估系统的运行状态和元件的负载情况。与交流潮流计算相比,直流潮流计算无需考虑频率、相位等因素,理论上更为简单。然而,由于直流微电网通常包含多种类型的分布式电源、负载和储能设备,这些元件的特性复杂且非线性,以及网络拓扑的多样性,使得直流潮流计算仍然面临着挑战。

牛顿法是一种迭代求解非线性方程组的经典数值方法,以其收敛速度快、精度高等优点,广泛应用于电力系统潮流计算。其基本原理是将非线性方程组进行泰勒级数展开,并保留一阶项,得到一个线性方程组,然后迭代求解该线性方程组,直至满足收敛条件。对于直流微电网潮流计算,可以将各节点电压作为状态变量,根据基尔霍夫电流定律(KCL)建立节点电压方程。该方程组通常是非线性的,因为功率型电源或负载的注入功率与电压之间存在非线性关系。

具体而言,对于一个包含N个节点的直流微电网,可以建立如下的节点电压方程:

f(V) = I(V) - I_inj = 0

其中,V是N维的节点电压向量,I(V)是基于电压计算得到的节点注入电流向量,I_inj是节点注入电流的向量,其元素为各节点的注入电流。牛顿法的迭代公式可以表示为:

V^(k+1) = V^(k) - J(V^(k))^(-1) * f(V^(k))

其中,V^(k)是第k次迭代的节点电压向量,J(V^(k))是雅可比矩阵,其元素为节点注入电流对节点电压的偏导数,反映了节点电压对节点电流的敏感性。

牛顿法应用于直流微电网潮流计算具有以下几个显著的优点:

  • 收敛速度快: 牛顿法是一种二阶收敛算法,这意味着在迭代过程中,误差的下降速度呈平方关系,因此通常只需要较少的迭代次数就能达到所需的精度。这对于实时性要求较高的应用场景尤为重要。

  • 精度高: 牛顿法能够提供高精度的潮流计算结果,这对于准确评估直流微电网的运行状态和进行精细化控制至关重要。

  • 适用性广: 牛顿法可以处理多种类型的节点和支路模型,例如,恒功率电源、恒阻抗负载、恒流源等。通过合理构建节点电压方程和雅可比矩阵,可以有效地解决具有复杂元件特性的直流微电网潮流问题。

然而,牛顿法也存在一些局限性,需要在实际应用中加以注意:

  • 对初值敏感: 牛顿法的收敛性很大程度上取决于初始值的选择。如果初始值偏离真实解太远,可能会导致迭代不收敛甚至发散。因此,需要选择合适的初始值,例如,可以使用扁平电压法或直流潮流法得到一个较为接近真实解的初始值。

  • 雅可比矩阵的计算复杂: 计算雅可比矩阵需要求解节点注入电流对节点电压的偏导数,对于复杂的直流微电网,这可能涉及大量的计算。为了提高计算效率,可以采用稀疏矩阵技术,例如,采用链表存储非零元素,减少存储空间和计算量。

  • 奇异雅可比矩阵: 在某些特殊情况下,雅可比矩阵可能出现奇异,导致无法求逆,使得迭代无法继续进行。这通常发生在系统处于临界稳定状态或者存在孤立节点等情况。为了解决这个问题,可以采用奇异值分解(SVD)技术,或者通过调整网络拓扑来避免奇异雅可比矩阵的出现。

为了进一步提高牛顿法在直流微电网潮流计算中的应用效果,可以从以下几个方面进行研究:

  • 自适应步长: 在牛顿法的迭代过程中,可以采用自适应步长策略,根据迭代情况动态调整步长,以提高收敛速度和稳定性。例如,可以采用线搜索方法,在每次迭代中选择一个合适的步长,使得目标函数值下降。

  • 混合算法: 将牛顿法与其他数值方法相结合,可以发挥各自的优势,提高计算效率和鲁棒性。例如,可以将牛顿法与高斯-塞德尔迭代法相结合,先采用高斯-塞德尔迭代法得到一个较为粗糙的初始解,然后使用牛顿法进行精确求解。

  • 并行计算: 直流微电网潮流计算的计算量较大,可以采用并行计算技术,例如,利用多核处理器或者GPU进行并行计算,以提高计算速度。

近年来,一些新的技术也为直流微电网潮流计算带来了新的思路:

  • 基于人工智能的潮流计算: 利用神经网络等人工智能算法,可以建立潮流计算的替代模型,实现快速准确的潮流计算。这种方法不需要进行迭代求解,能够显著提高计算速度,特别适用于在线应用。

  • 区间潮流计算: 考虑到分布式电源和负载的随机性,可以采用区间潮流计算,分析潮流结果的不确定性范围,为直流微电网的稳定运行提供更全面的保障。

总而言之,牛顿法作为一种经典的数值方法,在直流微电网潮流计算中具有重要的应用价值。通过深入理解其原理和特点,并不断改进和优化算法,可以有效地解决直流微电网潮流计算问题,为直流微电网的规划设计、运行控制和稳定性分析提供有力的支撑。随着直流微电网技术的不断发展和应用场景的不断拓展,基于牛顿法的潮流计算方法也将不断完善和创新,为构建安全、可靠、高效的直流微电网做出更大的贡献。未来的研究方向将集中于提高计算速度、增强算法鲁棒性、考虑分布式电源和负载的随机性等方面,以满足日益增长的直流微电网应用需求。

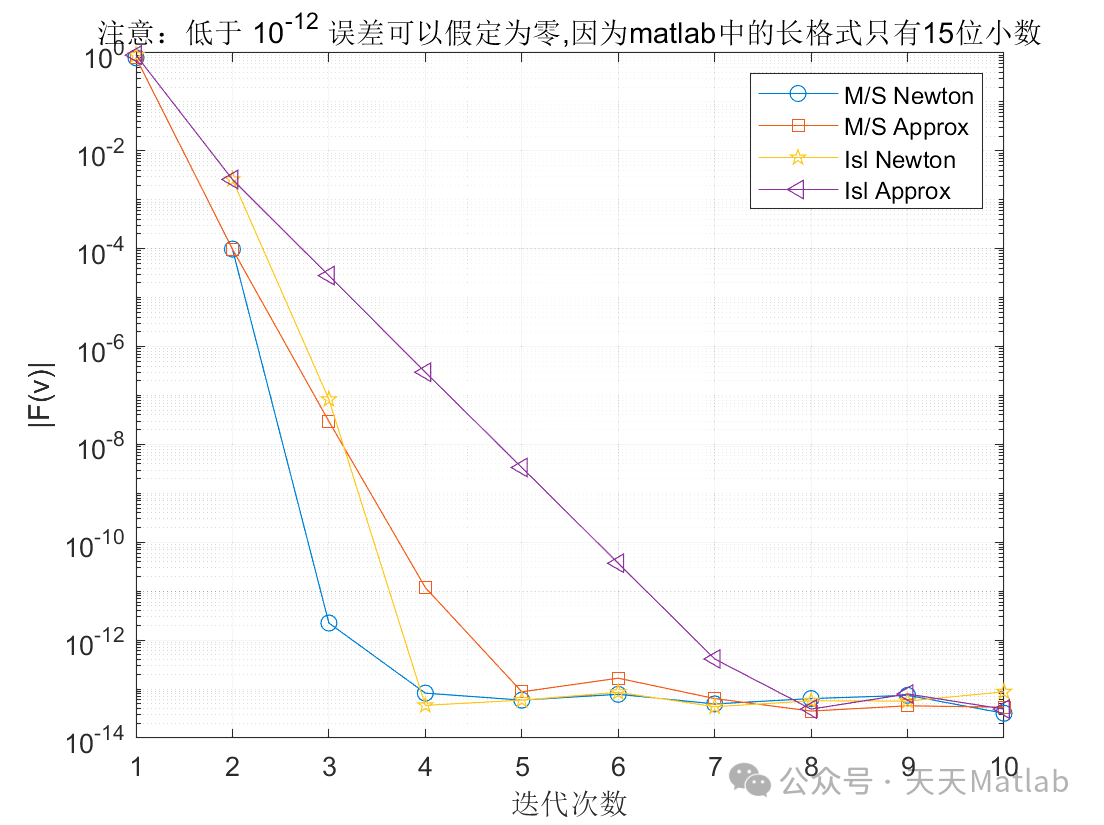

⛳️ 运行结果
