光伏储能直流系统MATLAB仿真（PV光伏阵列+Boost DCDC变换器+负载+双向DCDC变换器+锂离子电池系统）附Matlab代码

最新推荐文章于 2025-06-08 22:40:43 发布

Matlab前程算法屋

最新推荐文章于 2025-06-08 22:40:43 发布

阅读量583

点赞数 14

文章标签： matlab 开发语言

本文链接：https://blog.csdn.net/matlab_daizuo/article/details/148476494

版权

✅作者简介：热爱科研的Matlab仿真开发者，擅长数据处理、建模仿真、程序设计、完整代码获取、论文复现及科研仿真。

🍎 往期回顾关注个人主页：Matlab科研工作室

🍊个人信条：格物致知,完整Matlab代码及仿真咨询内容私信。

🔥 内容介绍

光伏储能直流系统，作为可再生能源领域的研究热点，在实现能源可持续发展和优化电力系统运行方面展现出巨大的潜力。本文旨在探讨基于MATLAB仿真平台，对光伏储能直流系统进行建模与仿真，该系统主要由光伏阵列、Boost DCDC变换器、负载、双向DCDC变换器以及锂离子电池系统构成。通过MATLAB/Simulink的强大功能，我们可以深入分析系统在不同工况下的动态响应与性能表现，为系统的设计、优化与控制策略的制定提供理论依据和技术支持。

首先，光伏阵列是光伏储能直流系统的核心能量来源。在MATLAB仿真中，光伏阵列的建模通常基于单二极管或双二极管模型，考虑光照强度、环境温度等外部因素对其输出特性的影响。通过对光伏阵列的伏安特性曲线进行精确建模，我们可以模拟其在不同光照和温度条件下的最大功率点，为后续的最大功率点跟踪（MPPT）控制策略的实现奠定基础。

其次，Boost DCDC变换器在光伏储能直流系统中扮演着升压和功率调节的关键角色。由于光伏阵列的输出电压通常较低且随环境变化，Boost变换器能够将光伏阵列的输出电压提升到与直流母线相匹配的水平，并配合MPPT控制器，确保光伏阵列始终运行在最大功率点。在MATLAB中，Boost变换器的建模需要考虑功率开关器件、电感、电容等元件的参数，并对其开关过程进行仿真，以评估其升压效率和纹波特性。

负载是光伏储能直流系统的重要组成部分，可以是电阻性负载、恒功率负载或电流型负载等。在MATLAB仿真中，负载的建模应根据实际应用场景进行选择，以模拟系统在不同负载条件下的运行状态。通过对负载特性的准确建模，我们可以分析系统对负载变化的适应性以及储能系统在负载波动时的响应能力。

双向DCDC变换器是连接直流母线和锂离子电池系统的关键环节。其双向性使得能量可以在光伏阵列、负载和电池之间灵活流动。当光伏发电量大于负载需求时，多余能量通过双向变换器向电池充电；当光伏发电量不足或无光照时，电池通过双向变换器向负载放电，保证系统供电的连续性。在MATLAB中，双向DCDC变换器的建模复杂性较高，需要考虑充放电模式的切换、电流环和电压环的控制以及电池管理系统（BMS）的协调作用。

最后，锂离子电池系统是光伏储能直流系统的能量存储单元。锂离子电池具有能量密度高、循环寿命长、自放电率低等优点，是当前主流的储能技术。在MATLAB仿真中，锂离子电池的建模通常采用等效电路模型或电化学模型，考虑电池的荷电状态（SOC）、开路电压、内阻、充放电倍率以及温度等因素对其性能的影响。精确的电池模型有助于评估电池的健康状态、预测电池寿命并优化充放电策略。

在MATLAB/Simulink环境下，将上述各个模块进行集成，可以构建完整的仿真模型。通过Simulink提供的丰富模块库，如电力电子器件、控制模块、传感器模块等，可以方便地搭建出系统的拓扑结构并实现各种控制策略。例如，可以设计基于扰动观察法或增量电导法的MPPT控制器，实现光伏阵列的最大功率跟踪；设计电流模式或电压模式控制器，实现DCDC变换器的稳定输出；设计电池充放电管理策略，延长电池寿命并提高系统效率。

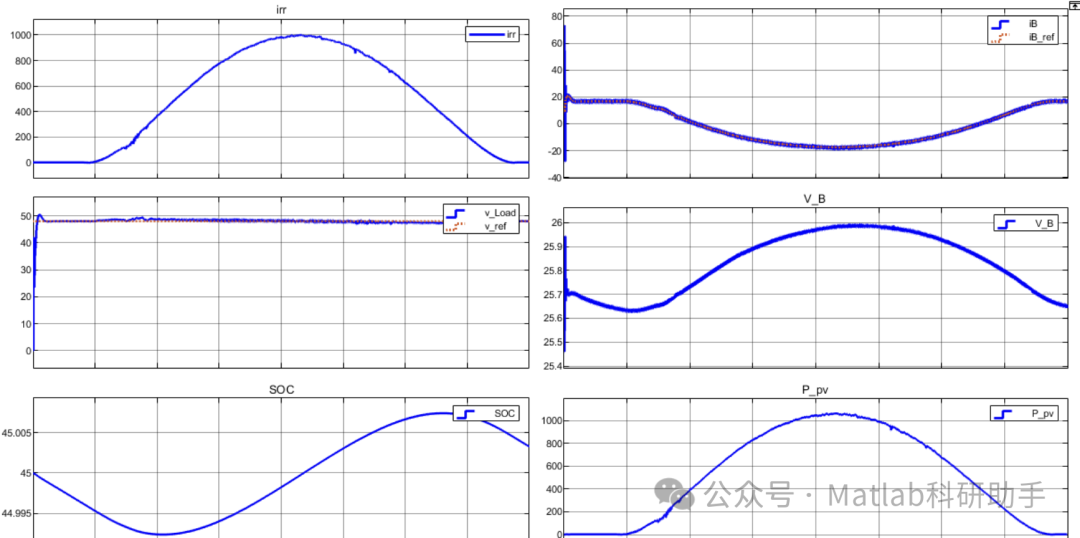

在仿真过程中，可以设置不同的仿真场景和工况，例如光照强度和温度的动态变化、负载的突然投切、电池SOC的变化等，以全面评估系统的动态响应、稳态特性、效率以及控制策略的鲁棒性。仿真结果可以以波形图、示波器等形式直观地展示系统的电压、电流、功率等关键参数的变化情况，为系统性能的分析提供数据支持。

总而言之，基于MATLAB对光伏储能直流系统进行仿真，是一个复杂而又富有挑战性的任务。它不仅要求对光伏发电、电力电子变换、电池储能以及控制理论有深入的理解，还需要熟练掌握MATLAB/Simulink的建模与仿真技术。通过精确的建模、合理的控制策略设计以及全面的仿真分析，我们可以更好地理解光伏储能直流系统的运行机理，发现潜在问题并提出解决方案，从而推动光伏储能技术的进步与应用，为构建清洁、高效、可持续的能源体系贡献力量。
