【电池】基于MATLAB的漂移扩散代码，用于模拟太阳能电池

 ✅作者简介：热爱科研的Matlab仿真开发者，擅长数据处理、建模仿真、程序设计、完整代码获取、论文复现及科研仿真。

🍎个人主页：Matlab科研工作室

🍊个人信条：格物致知，求助可私信。

🔥 内容介绍

太阳能电池作为一种清洁能源的关键技术，其性能优化依赖于对内部载流子输运机制的深入理解。而漂移扩散模型（Drift-Diffusion Model），凭借其在描述半导体器件内载流子行为方面的有效性，成为模拟太阳能电池性能，并指导其设计改进的重要工具。本文将深入探讨漂移扩散模型在太阳能电池模拟中的应用，涵盖其基本原理、数值求解方法，以及在不同类型太阳能电池模拟中的应用和局限性。

一、 漂移扩散模型的基本原理

漂移扩散模型基于半导体物理中的基本原理，描述了载流子（电子和空穴）在半导体材料内部的运动。该模型的核心方程组包含两个连续性方程，分别描述电子和空穴的浓度变化：

对于电子：

∂n/∂t = -∇·J_n + G_n - R_n

对于空穴：

∂p/∂t = -∇·J_p + G_p - R_p

其中：

• n 和 p 分别代表电子和空穴的浓度；

• J_n 和 J_p 分别代表电子和空穴的电流密度；

• G_n 和 G_p 分别代表电子和空穴的产生率；

• R_n 和 R_p 分别代表电子和空穴的复合率；

• ∇· 代表散度算符。

电流密度由漂移电流和扩散电流两部分组成：

J_n = qμ_nn∇φ - qD_n∇n

J_p = -qμ_pp∇φ + qD_p∇p

其中：

• q 代表电子电荷；

• μ_n 和 μ_p 分别代表电子和空穴的迁移率；

• D_n 和 D_p 分别代表电子和空穴的扩散系数；

• φ 代表电势。

爱因斯坦关系式将迁移率和扩散系数联系起来：

D_n = μ_nk_BT/q

D_p = μ_pk_BT/q

其中：

• k_B 代表玻尔兹曼常数；

• T 代表温度。

此外，泊松方程描述了电势与载流子浓度之间的关系：

∇²φ = -(q/ε)(p - n + N_d - N_a)

其中：

• ε 代表介电常数；

• N_d 和 N_a 分别代表施主和受主浓度。

二、 数值求解方法

由于漂移扩散方程组是非线性的偏微分方程组，其解析解通常难以获得。因此，数值求解方法成为模拟太阳能电池的关键。常用的数值方法包括有限元法 (FEM)，有限差分法 (FDM) 和有限体积法 (FVM)。这些方法将器件结构离散化成网格，通过迭代求解方程组，得到载流子浓度和电势的分布。 选择合适的数值方法和网格划分对模拟精度和计算效率至关重要。 此外，合适的边界条件的设定，例如欧姆接触和肖特基接触，也对模拟结果有显著影响。

三、 在不同类型太阳能电池中的应用

漂移扩散模型广泛应用于各种类型的太阳能电池模拟，包括晶体硅太阳能电池、薄膜太阳能电池（例如CdTe, CIGS, Perovskite）以及有机太阳能电池。 通过调整模型参数，例如材料参数、掺杂浓度、以及光照强度，可以模拟不同工作条件下的太阳能电池特性，预测其短路电流 (J_sc)，开路电压 (V_oc)，填充因子 (FF) 以及转换效率 (η)。

例如，在晶体硅太阳能电池模拟中，漂移扩散模型可以用于研究不同掺杂浓度对电池性能的影响，优化背场设计以减少载流子复合，以及分析表面复合速度对短路电流的影响。在薄膜太阳能电池模拟中，该模型可以用于研究载流子传输在不同薄膜层间的特性，并优化器件结构以提高效率。

四、 模型的局限性

尽管漂移扩散模型在太阳能电池模拟中应用广泛，但其也存在一些局限性。 首先，该模型基于一些简化假设，例如忽略了载流子的高阶效应，例如载流子在高电场下的速度饱和以及量子效应。 其次，该模型对材料参数的依赖性较强，而材料参数的精确测量和表征存在一定的难度。 此外，一些复杂的现象，例如载流子的陷阱效应和界面复合，在传统的漂移扩散模型中难以准确描述。 因此，需要结合更精细的模型，例如蒙特卡洛模拟，来解决这些局限性。

五、 未来发展方向

未来，漂移扩散模型的发展方向将集中在以下几个方面： 更精确的材料参数提取和建模方法，结合更复杂的物理模型来描述载流子的高阶效应和界面现象，以及开发更有效率的数值求解算法。 此外，将漂移扩散模型与其他模拟技术，例如光学模拟和热模拟，进行耦合，构建更全面的太阳能电池模拟平台，将成为未来的研究重点。

📣 部分代码

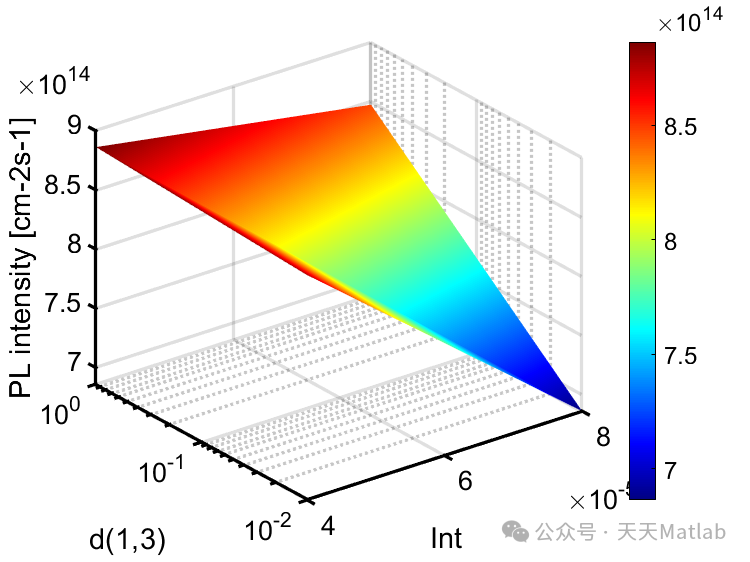

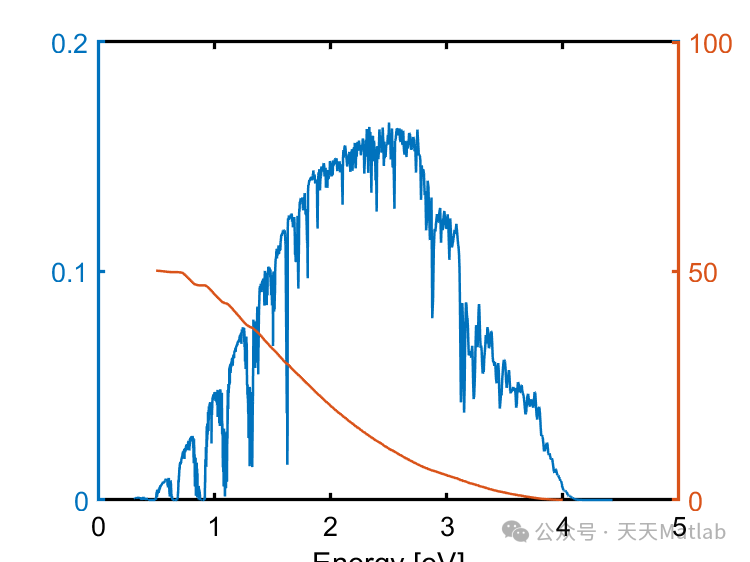

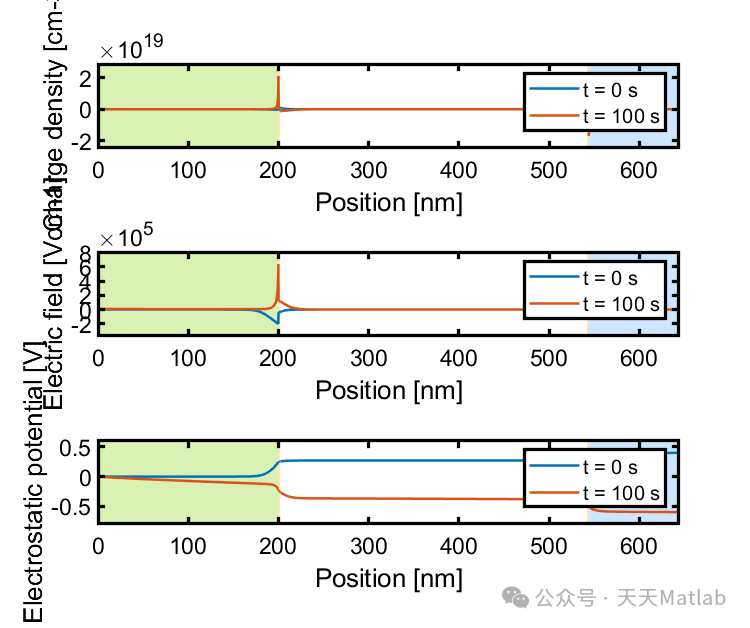

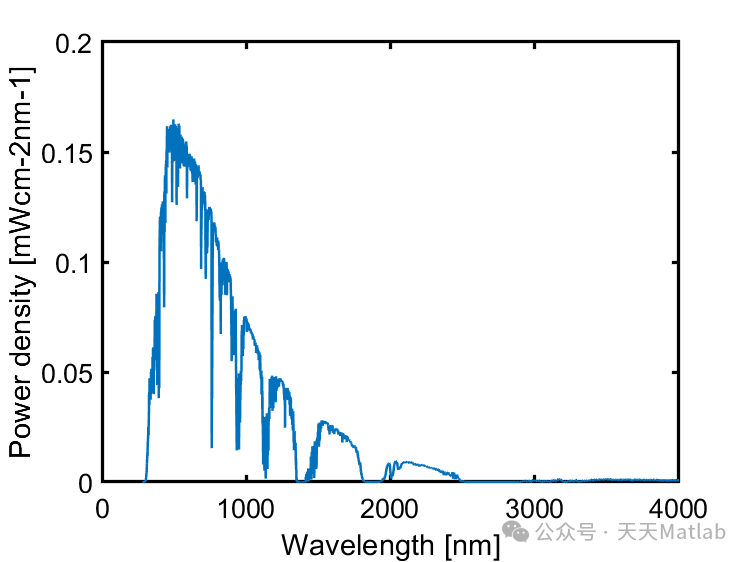

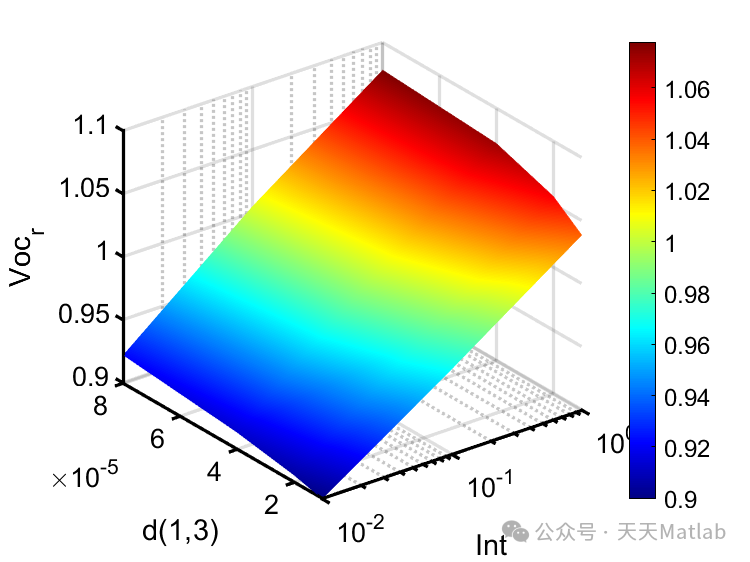

⛳️ 运行结果

🔗 参考文献

🎈 部分理论引用网络文献，若有侵权联系博主删除
