【波束形成】雷达相控阵波束形成Matlab仿真

✅作者简介：热爱科研的Matlab仿真开发者，擅长数据处理、建模仿真、程序设计、完整代码获取、论文复现及科研仿真。

🍎个人主页：Matlab科研工作室

🍊个人信条：格物致知，求助可私信。

🔥 内容介绍

雷达相控阵技术作为现代雷达系统核心组成部分，其关键在于波束形成技术。相控阵雷达通过控制大量阵元天线的相位和幅度，实现波束的快速、灵活地扫描和控制，相较于传统机械扫描雷达，展现出显著的优势。本文将深入探讨雷达相控阵波束形成的技术原理、算法实现以及应用前景，并对未来发展方向进行展望。

一、相控阵雷达波束形成的基本原理

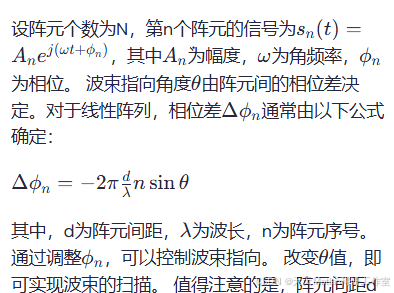

相控阵雷达的核心是大量单元天线（阵元）的有序排列。每个阵元接收或发射的信号都具有独立的相位和幅度控制能力。通过精确控制每个阵元的相位延迟，可以使各个阵元发射的电磁波在空间某一方向上叠加相长，从而形成指向特定方向的波束。反之，在其他方向上，由于相位差的存在，信号会发生干涉相消，从而实现波束的定向发射和接收。

除了相位控制，幅度控制也对波束形成至关重要。通过调整每个阵元的幅度，可以改变波束的形状，例如形成具有特定旁瓣电平的波束，或者形成具有特定方向图的波束，例如泰勒窗、切比雪夫窗等。 这些窗函数可以有效地抑制旁瓣，提高波束的指向精度。

二、波束形成算法

实现波束形成的关键在于波束形成算法。常用的波束形成算法包括：

• **延迟求和法 (Delay-and-Sum)：**这是最简单的波束形成算法，通过对每个阵元信号进行适当的延时，然后进行相加，实现波束的形成。该方法计算简单，但抗干扰能力较弱，分辨率较低。

• 最小方差无失真响应 (Minimum Variance Distortionless Response, MVDR)： MVDR算法在最小化输出噪声功率的同时，保持对期望信号的无失真响应。该算法具有较好的抗干扰能力和分辨率，但计算复杂度较高。

• 自适应波束形成算法： 这一类算法能够根据接收到的信号自适应地调整波束权重，以达到最佳的性能。常见的自适应波束形成算法包括LMS算法、RLS算法等。这些算法能够有效地抑制干扰，提高信噪比，但计算复杂度相对较高，需要较高的实时性处理能力。

• 空时自适应处理 (Space-Time Adaptive Processing, STAP)： STAP算法综合考虑了空间域和时间域的信息，能够有效地抑制杂波和干扰，提高雷达的探测性能，尤其在复杂电磁环境下具有显著优势。

三、相控阵雷达波束形成的应用

相控阵雷达波束形成技术在诸多领域得到了广泛应用：

• 军事雷达: 相控阵雷达在军事领域具有极其重要的作用，包括预警雷达、火控雷达、制导雷达等。其快速扫描、多目标跟踪、电子对抗等能力，极大地提升了军事装备的作战效能。

• 气象雷达: 相控阵气象雷达可以快速扫描大气层，提供高分辨率的气象数据，提高天气预报的精度。

• 民用雷达: 在民用领域，相控阵雷达应用于空中交通管制、航海导航、车辆辅助驾驶等方面。

• 医学成像: 相控阵技术也应用于医学成像领域，例如超声成像，提高成像质量和分辨率。

四、未来发展展望

未来相控阵雷达波束形成技术的发展趋势主要包括：

• 大规模阵列: 随着集成电路技术的进步，大规模阵列相控阵雷达将成为发展趋势，进一步提高雷达的分辨率、灵敏度和抗干扰能力。

• 新型波束形成算法: 研究更高效、更鲁棒的波束形成算法，例如基于深度学习的波束形成算法，以适应更加复杂的电磁环境。

• 多功能波束形成: 实现波束的灵活控制，例如同时形成多个波束，实现多目标跟踪和多功能探测。

• 数字波束形成: 数字波束形成技术能够提供更大的灵活性和可编程性，是未来发展的重要方向。

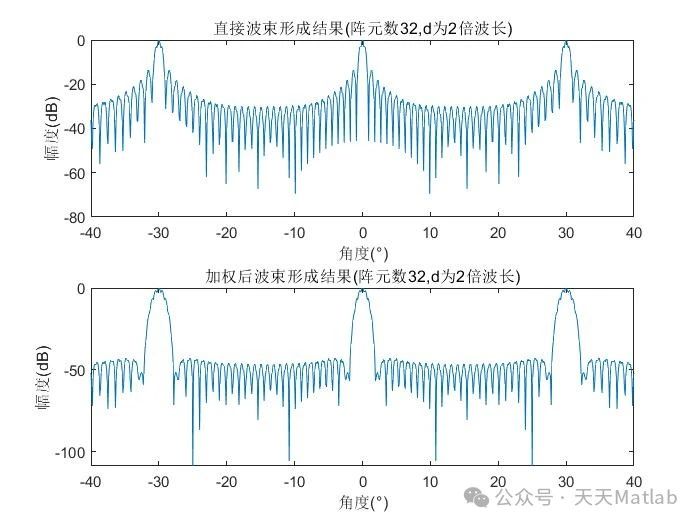

⛳️ 运行结果
