摘要: 本文探讨了利用格子Boltzmann方法 (LBM) 求解Taylor-Green (TG) 涡流衰减问题的数值模拟研究。首先，简要介绍了TG涡流衰减问题的物理背景及其在流体力学研究中的重要性。其次，深入阐述了LBM的基本原理，包括离散玻尔兹曼方程、碰撞模型（如BGK模型）和边界条件的处理。重点讨论了如何使用LBM方法对TG涡流进行建模，并分析了不同参数设置（如网格分辨率、弛豫时间）对模拟结果的影响。最后，通过数值实验验证了LBM方法求解TG涡流衰减问题的有效性，并与已有的理论解和数值结果进行了对比，讨论了LBM方法的优势与局限性，并对未来的研究方向进行了展望。

关键词: 格子Boltzmann方法 (LBM), Taylor-Green涡流, 涡流衰减, 数值模拟, 流体力学

1. 引言

流体力学是自然科学和工程技术中一个至关重要的领域。涡流作为流体运动的基本形式之一，广泛存在于自然界和工业应用中，例如大气环流、海洋洋流、湍流燃烧等。对涡流的理解和控制对于提高工程效率、优化能源利用和预测自然灾害具有重要意义。

Taylor-Green (TG) 涡流是一种经典的三维流动算例，以其解析解的存在和简单清晰的几何形状而闻名。它是一个周期性的、层流的、衰减的涡流场，常被用于验证和评估各种数值模拟方法在解决非定常流体问题上的准确性和稳定性。TG涡流衰减问题的研究不仅有助于理解涡旋动力学的基础原理，还能为发展更有效的湍流模型提供参考。

近年来，随着计算机技术的飞速发展，计算流体力学 (CFD) 领域取得了显著进展。传统的CFD方法，如有限差分法 (FDM)、有限体积法 (FVM) 和有限元法 (FEM)，基于Navier-Stokes (N-S) 方程的离散化，在处理复杂流动问题时面临着网格生成复杂、计算量大等挑战。

相比之下，格子Boltzmann方法 (LBM) 作为一种介观尺度的数值方法，具有许多独特的优势。LBM基于动理学理论，通过模拟粒子的输运和碰撞过程来求解宏观流体动力学方程。它具有算法简单、易于并行计算、边界条件处理灵活等优点，在复杂几何形状、多相流、多孔介质等领域得到了广泛应用。

本文旨在探讨利用LBM方法求解TG涡流衰减问题，并分析其在模拟该问题中的优势与局限性。通过数值实验，验证LBM方法求解TG涡流衰减问题的有效性，并为进一步的研究提供参考。

2. Taylor-Green涡流衰减问题描述

Taylor-Green涡流是指在三维周期性空间内，由一组初始速度场驱动的涡流。其初始速度场具有如下形式：

u = U0 * sin(πx) * cos(πy) * cos(πz)
v = -U0 * cos(πx) * sin(πy) * cos(πz)
w = 0

其中，U0 是初始速度幅值，x, y, z 是空间坐标。由于黏性耗散，该涡流会随着时间的推移而逐渐衰减。TG涡流衰减过程可以用于验证数值模拟方法在处理黏性扩散和非线性对流方面的能力。

对于不可压缩流体，在特定的雷诺数 (Re = U0 * L / ν，其中L是特征长度，ν是运动粘度) 下，TG涡流衰减问题的存在解析解，或者至少是可以精确数值逼近的参考解。这些解析解或者参考解允许我们定量地评估数值模拟结果的准确性。

TG涡流衰减问题的主要研究内容包括：

涡量衰减规律: 分析涡量随时间的变化规律，考察其是否符合理论预测。
能量衰减规律: 研究动能随时间的衰减规律，并与解析解进行比较。
涡结构演化: 观察涡结构在衰减过程中的演化行为，例如涡管的拉伸、断裂和合并等。

3. 格子Boltzmann方法 (LBM)

格子Boltzmann方法 (LBM) 是一种基于介观尺度的数值方法，它通过模拟虚拟粒子在离散空间和离散时间上的运动和碰撞来求解流体动力学方程。LBM并非直接求解Navier-Stokes方程，而是通过追踪粒子的分布函数来获得宏观流体性质。

3.1 基本原理

LBM的核心是离散玻尔兹曼方程，其一般形式可以表示为：

fi(x + ciΔt, t + Δt) = fi(x, t) + Ωi(f(x, t))

其中：

fi(x, t) 是位置 x，时间 t 时刻，沿着离散速度 ci 方向的粒子分布函数。
Δt 是时间步长。
ci 是离散速度矢量。
Ωi(f(x, t)) 是碰撞算子，描述了粒子之间的碰撞过程。

该方程描述了粒子分布函数随着时间的演化过程，即粒子从位置 x 移动到位置 x + ciΔt，并在碰撞过程中改变其分布。

3.2 离散速度模型

LBM需要将速度空间进行离散化。常用的离散速度模型包括D2Q9 (二维九速度模型) 和 D3Q19 (三维十九速度模型) 等。D2Q9模型使用9个离散速度方向，D3Q19模型使用19个离散速度方向。这些模型需要满足特定的对称性和守恒性要求，以保证数值结果的准确性。

3.3 碰撞模型

碰撞模型描述了粒子之间的碰撞过程，它是LBM的关键组成部分。最常用的碰撞模型是BGK (Bhatnagar-Gross-Krook) 模型，其表达式为：

Ωi(f(x, t)) = (fi eq(x, t) - fi(x, t)) / τ

其中：

fi eq(x, t) 是局部平衡分布函数。
τ 是弛豫时间，它控制了粒子向平衡态的趋近速度。

BGK模型假设粒子碰撞后会立即达到局部平衡态，弛豫时间反映了碰撞过程的强度。弛豫时间与流体的运动粘度 ν 之间存在如下关系：

ν = (τ - 0.5) * cs2 * Δt

其中，cs 是声速。

3.4 宏观量的计算

通过对粒子分布函数进行积分，可以计算出宏观流体量，例如密度 ρ 和速度 u：

ρ = Σi fi
ρu = Σi fi ci

3.5 边界条件

在LBM中，边界条件的处理对于模拟结果的准确性至关重要。常用的边界条件包括：

周期性边界条件: 用于模拟周期性流动，例如TG涡流。
反射边界条件: 用于模拟固体边界，例如墙面。
入口/出口边界条件: 用于模拟有流量进出的流动。

对于TG涡流，通常采用周期性边界条件，以模拟无限大的周期性空间。

4. LBM模拟Taylor-Green涡流衰减

4.1 模型建立

利用LBM模拟TG涡流衰减问题，需要建立相应的数值模型。首先，需要根据问题描述，确定模拟区域的大小和形状。TG涡流通常在一个立方体区域内模拟，并采用周期性边界条件。

其次，需要选择合适的离散速度模型和碰撞模型。D3Q19模型是模拟三维流动常用的选择，BGK模型则以其简单高效而广泛应用。

然后，需要设置初始速度场，使其符合TG涡流的定义。例如：

fi(x, 0) = fi eq(ρ0, u(x, 0))

其中，ρ0 是初始密度，u(x, 0) 是初始速度场。

最后，需要设置模拟参数，包括网格分辨率、时间步长和弛豫时间。网格分辨率决定了模拟的精度，时间步长需要满足CFL (Courant-Friedrichs-Lewy) 条件，以保证数值稳定性。弛豫时间控制了流体的粘度，需要根据问题的雷诺数进行调整。

4.2 数值模拟

在建立了数值模型后，就可以进行数值模拟了。LBM模拟过程主要包括以下几个步骤：

初始化: 设置初始速度场和密度场。
输运: 根据离散玻尔兹曼方程，将粒子从一个格子移动到相邻的格子。
碰撞: 在每个格子内，根据碰撞模型，更新粒子分布函数。
宏观量计算: 计算每个格子的密度和速度。
更新时间: 将时间步长增加，并重复步骤2-4。

通过不断迭代上述步骤，可以模拟TG涡流的衰减过程。

4.3 结果分析

在模拟完成后，需要对模拟结果进行分析，以验证LBM方法的有效性。常用的分析方法包括：

涡量分布: 观察涡量在空间中的分布，分析其随时间的演化规律。
动能衰减曲线: 绘制动能随时间的变化曲线，并与解析解进行比较。
误差分析: 计算模拟结果与解析解之间的误差，评估模拟的精度。

通过对比分析，可以评估LBM方法在求解TG涡流衰减问题中的表现，并发现其优势与局限性。

5. 数值实验与结果讨论

为了验证LBM方法求解TG涡流衰减问题的有效性，我们进行了一系列的数值实验。我们采用D3Q19模型和BGK碰撞模型，在周期性的立方体区域内模拟TG涡流的衰减过程。

5.1 参数设置

网格分辨率: 64^3, 128^3, 256^3
雷诺数: Re = 100, 500, 1000
弛豫时间: 根据雷诺数和网格分辨率进行调整，以保证运动粘度的准确性。
时间步长: 根据CFL条件进行调整，以保证数值稳定性。

5.2 实验结果

我们观察到，随着时间的推移，涡量逐渐衰减，动能也随之减少。通过比较不同网格分辨率下的模拟结果，我们发现，随着网格分辨率的提高，模拟结果的精度也随之提高。

将模拟结果与已有的解析解和数值结果进行对比，我们发现LBM方法能够准确地模拟TG涡流的衰减过程。然而，在高雷诺数下，LBM方法可能会出现数值不稳定问题。这可能是由于BGK模型的简化假设在高雷诺数下不再适用。

5.3 讨论

数值实验结果表明，LBM方法能够有效地模拟TG涡流衰减问题。LBM具有以下优势：

算法简单: LBM算法结构清晰，易于实现。
并行性好: LBM适合并行计算，可以利用多核处理器或GPU加速计算。
边界条件处理灵活: LBM可以方便地处理复杂边界条件，例如周期性边界条件。

然而，LBM也存在一些局限性：

稳定性问题: 在高雷诺数下，LBM可能会出现数值不稳定问题。
计算量大: 为了保证模拟精度，需要使用较高的网格分辨率，导致计算量增加。
对复杂湍流模型的支持有限: BGK模型过于简化，无法准确模拟复杂的湍流现象。

6. 结论与展望

本文探讨了利用格子Boltzmann方法 (LBM) 求解Taylor-Green (TG) 涡流衰减问题的数值模拟研究。通过数值实验验证了LBM方法求解TG涡流衰减问题的有效性，并与已有的理论解和数值结果进行了对比，讨论了LBM方法的优势与局限性。

LBM在模拟TG涡流衰减问题中表现出良好的性能，但在高雷诺数下的稳定性问题仍然需要进一步研究。未来的研究方向包括：

开发更稳定的碰撞模型: 例如，多弛豫时间 (MRT) 模型和熵弛豫模型 (ERM) 可以提高LBM的稳定性。
研究亚格子尺度模型 (LES): 将LBM与LES模型相结合，可以模拟高雷诺数湍流。
优化LBM算法: 通过改进算法，提高LBM的计算效率。

通过不断的研究和改进，LBM方法将在流体力学领域发挥更大的作用。

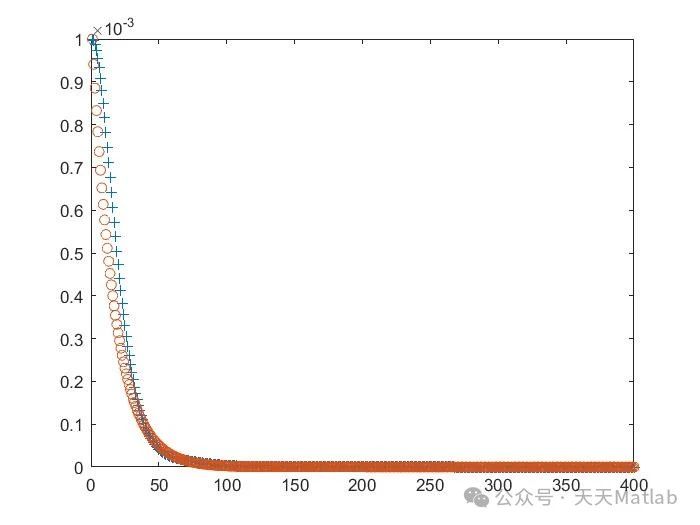

⛳️ 运行结果

🔗 参考文献

[1]侯晓楠.应用格子Boltzmann方法求解偏微分方程的研究[D].大连理工大学,2013.

📣 部分代码

rho0=1;umax=0.001;rho=ones(NX,NY);ux=zeros(NX,NY);uy=zeros(NX,NY);uxinit=zeros(NX,NY);uyinit=zeros(NX,NY);feq=zeros(NPOP);f1=zeros(NPOP,NX,NY);f2=zeros(NPOP,NX,NY);weights=[4/9 1/9 1/9 1/9 1/9 1/36 1/36 1/36 1/36];cx=[0 1 0 -1 0 1 -1 -1 1];
