🔥 内容介绍

雷达作为现代军事与民用领域不可或缺的关键技术，在目标探测、跟踪、识别等方面发挥着举足轻重的作用。然而，随着科技的飞速发展，雷达系统面临着日益复杂的电磁环境挑战。特别是机载雷达，由于其平台的高速运动特性，不可避免地面临着强烈的地杂波和海杂波干扰，以及潜在的电子对抗威胁。这些干扰信号不仅会显著降低雷达的探测性能，甚至可能导致虚警率的大幅增加，严重影响系统的可靠性。为了有效抑制这些干扰，提升雷达的抗干扰能力，空时自适应处理（Space-Time Adaptive Processing，STAP）技术应运而生。STAP技术充分利用雷达阵列天线的空间自由度和脉冲多普勒的慢时间维度信息，通过联合处理，形成一个高维度的空时滤波器，以自适应地抑制干扰，从而显著提升雷达在复杂环境下的性能。本文将深入探讨机载雷达中的空时自适应处理技术，着重阐述空时处理的基础知识，为其后续更深入的研究与应用奠定理论基础。

一、机载雷达面临的复杂环境与干扰模型

机载雷达作为一种移动平台，其工作环境与固定平台雷达存在显著差异。高速运动的平台导致雷达接收到的回波信号的多普勒频移不再仅仅由目标本身的速度决定，还会受到平台运动的影响。这种平台运动效应对于杂波信号的影响尤为突出。地面或海面上的固定杂波点，在平台运动的作用下，其回波信号的多普勒频率会随着其相对于雷达平台的方位和距离而变化。这种现象被称为“多普勒扩展”或“杂波脊”，它使得杂波信号在空时二维平面上呈现出一定的结构性。

具体来说，对于一个均匀直线运动的机载雷达平台，其接收到的来自地面杂波点的回波信号的多普勒频率与该杂波点相对于平台运动方向的方位角密切相关。在空时二维平面上，这些杂波点形成一条与多普勒频率和空间角度（通常是方向余弦）之间存在特定关系的曲线或区域，即杂波脊。杂波脊的宽度和形状受到多种因素的影响，包括平台的运动速度、雷达的工作频率、波束宽度以及杂波的分布特性等。

除了地杂波和海杂波，机载雷达还可能面临各种有源和无源的电子干扰。有源干扰包括瞄准式干扰、阻塞式干扰等，这些干扰信号通常功率较高，可能会饱和雷达接收机。无源干扰则包括各种诱饵和箔条等，它们通过模拟或伪装目标信号来欺骗雷达。这些干扰信号在空时二维平面上可能表现出不同的特性，有些可能集中在特定的空时区域，而有些则可能在整个空时平面上分布。

因此，为了有效抑制这些复杂干扰，雷达接收机需要能够区分目标信号与干扰信号。目标信号通常是弱信号，且其多普勒频率受到目标径向速度的影响。而干扰信号则可能具有更强的功率，且其空时特性与目标信号存在显著差异。空时自适应处理技术正是利用这种差异，通过自适应地调整接收滤波器的权重，在空时二维平面上形成一个“零点”或“凹陷”，以最大限度地抑制干扰，同时保留或增强目标信号。

二、空时处理的基本原理

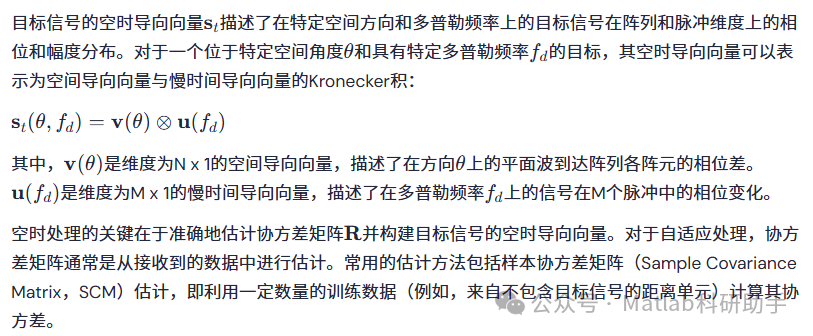

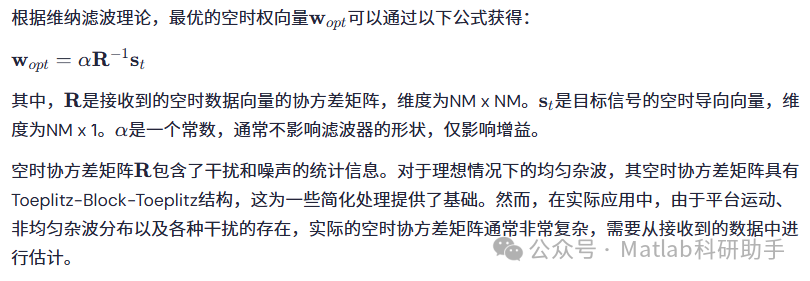

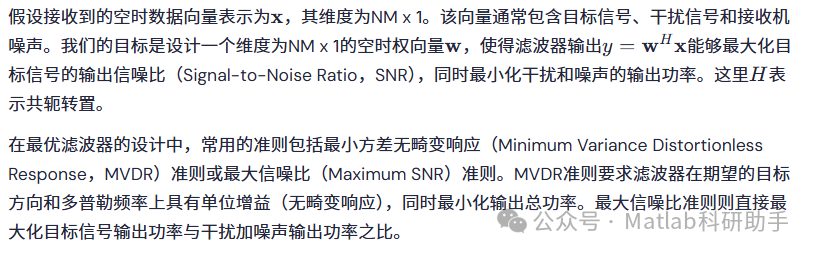

空时处理的核心思想是将雷达接收到的多通道多脉冲数据构成一个高维向量，并通过设计一个最优的线性滤波器对该向量进行加权求和，从而实现对目标信号的增强和对干扰的抑制。考虑一个配备有N个阵元的天线阵列，每个脉冲重复间隔（PRI）内发射和接收信号。在M个PRI时间内，每个阵元会接收到M个脉冲的回波信号。因此，对于整个阵列和M个脉冲，接收到的数据可以构成一个维度为NM的空时数据向量。

三、空时处理的空时二维特性

空时处理的核心在于利用空时二维滤波器在空时平面上对信号进行选择性滤波。空时平面通常以空间频率（或方向余弦）为横轴，以多普勒频率为纵轴。不同的信号源，如目标、杂波和干扰，在空时平面上通常占据不同的位置或区域。

目标信号：
目标信号在空时平面上的位置由其空间角度和多普勒频率决定。对于静止目标或低速目标，其多普勒频率接近于零；对于运动目标，其多普勒频率则与其径向速度成正比。在理想情况下，一个点目标在空时平面上表现为一个点。
杂波信号：
对于机载雷达，均匀地杂波在空时平面上形成一条“杂波脊”。这条杂波脊的斜率与平台的运动速度、雷达的工作频率等因素有关。非均匀杂波或地形起伏会导致杂波脊的展宽或畸变。
干扰信号：
干扰信号在空时平面上的特性取决于干扰源的类型和位置。例如，瞄准式干扰可能集中在特定的空间角度和多普勒频率；阻塞式干扰可能覆盖较宽的空时范围；而箔条干扰则可能呈现出具有特定多普勒扩展的特性。

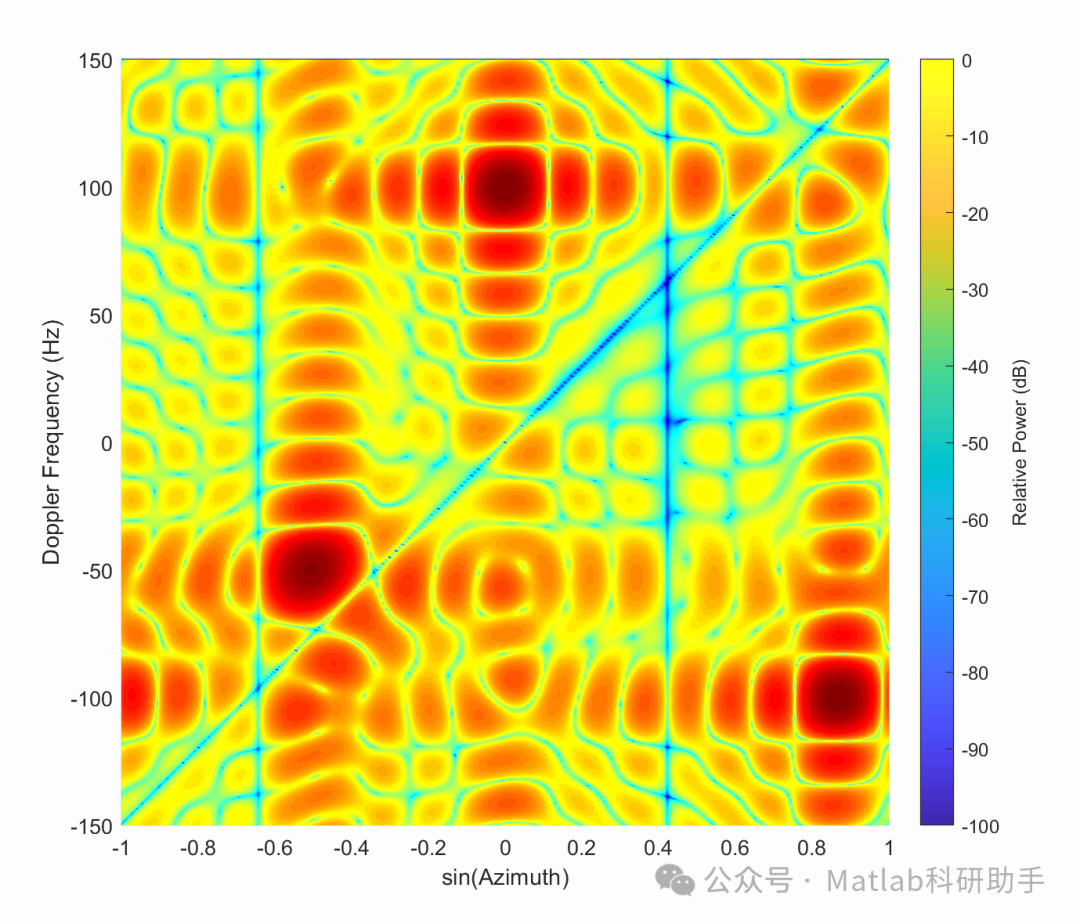

空时滤波器通过在空时平面上形成一个二维的滤波响应来实现对信号的抑制和增强。理想的空时滤波器应该在目标信号所在的位置具有高的增益，而在杂波脊和干扰信号所在的位置形成零点或非常低的增益。通过调整空时权向量，滤波器可以在空时二维平面上自适应地调整其响应，以应对不断变化的干扰环境。

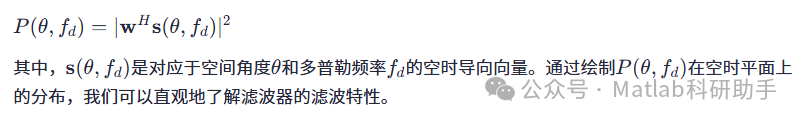

空时滤波器的输出功率谱密度可以表示为：

P(θ,fd)=∣wHs(θ,fd)∣2

四、空时处理面临的挑战与后续发展方向

虽然空时自适应处理技术在机载雷达抗干扰方面取得了显著成效，但其在实际应用中仍面临一些挑战：

协方差矩阵估计问题：
精确地估计空时协方差矩阵需要大量的独立同分布的训练数据。在复杂环境中，找到满足条件的训练数据可能非常困难，且训练数据不足或包含目标信号会严重影响协方差矩阵的估计精度，从而导致性能下降。
计算复杂度问题：
空时处理的维度通常很高（NM），直接进行协方差矩阵求逆的计算量非常大，尤其是在实时处理应用中，可能超出硬件的处理能力。
非均匀杂波和脉冲对消盲速问题：
非均匀杂波会导致杂波脊的结构发生变化，使得基于均匀杂波假设的STAP算法性能下降。传统的脉冲对消算法在特定多普勒频率上存在盲速问题，目标信号可能被抑制。
系统误差敏感性：
天线阵列通道的幅相不一致、接收机噪声特性变化等系统误差都会对STAP性能产生影响。

为了解决这些挑战，研究人员提出了许多改进的空时处理算法和技术，包括：

降维STAP算法：
通过对空时数据进行降维处理，例如空时联合主成分分析（STAP-PCA）或基于子空间的算法，可以显著降低计算复杂度，同时在一定程度上保留STAP的抗干扰能力。
基于知识辅助的STAP算法：
利用对杂波和干扰特性的先验知识（例如，地形信息、干扰源位置等）来辅助协方差矩阵的估计和滤波器的设计，可以提高在非均匀环境下的性能。
稀疏恢复STAP算法：
利用目标信号在空时平面上的稀疏性，通过稀疏恢复技术来估计目标信号并抑制干扰。
非线性STAP算法：
探索非线性滤波技术，例如基于机器学习的方法，以应对更复杂的干扰场景。
鲁棒STAP算法：
设计对协方差矩阵估计误差和系统误差具有鲁棒性的STAP算法。

这些研究方向旨在进一步提升STAP技术在复杂机载雷达环境下的抗干扰能力、降低计算复杂度并提高鲁棒性。

结论

空时自适应处理技术是提升机载雷达在复杂电磁环境下探测性能的关键技术之一。通过联合利用天线阵列的空间自由度和脉冲多普勒的慢时间维度信息，STAP技术能够在空时二维平面上形成自适应滤波器，有效地抑制地杂波、海杂波和各种电子干扰。本文对空时处理的基础知识进行了阐述，包括机载雷达面临的复杂环境与干扰模型、空时处理的基本原理以及空时二维特性。尽管空时处理面临一些挑战，但随着新算法和技术的不断发展，STAP技术在未来机载雷达系统中的应用前景将更加广阔，为提升雷达的智能化和抗干扰能力提供坚实的技术支撑。深入理解空时处理的基础知识，对于进一步研究和应用STAP技术具有重要的意义。
