干涉条纹，作为光学干涉现象的直观体现，在光学测量、精密仪器、材料检测等领域扮演着至关重要的角色。对干涉条纹的精确识别，尤其是干涉条纹数和条纹间距的准确提取，是后续数据分析和结果判定的基础。本文将深入探讨干涉条纹的识别原理，详细阐述常用的识别方法，并简要介绍其在不同领域的应用，旨在全面梳理干涉条纹识别的相关知识体系。

一、干涉条纹形成的物理原理

干涉现象是波动叠加原理的具体体现。当两束或多束相干光波（具有恒定的相位差和相同的频率）相遇时，它们会发生叠加。叠加后的光强不再是各光强简单相加，而是取决于各光波之间的相位差。如果两束光波的相位差是2π的整数倍，则光波相互加强，形成亮条纹，即干涉极大。如果两束光波的相位差是π的奇数倍，则光波相互减弱，形成暗条纹，即干涉极小。亮暗条纹交替出现，构成了干涉条纹。

干涉条纹的形状、宽度和强度分布与光的性质（如波长）、光路的几何形状以及介质的折射率等因素密切相关。例如，在杨氏双缝干涉实验中，条纹间距与波长成正比，与双缝间距成反比，与观察屏的距离成正比。在薄膜干涉中，条纹的形状则取决于薄膜的厚度变化。

二、干涉条纹数和条纹间距的重要性

干涉条纹数和条纹间距是描述干涉条纹特征的两个关键参数。

干涉条纹数：指的是在给定的观察范围内可见的亮或暗条纹的总数。它可以反映干涉光束的相干长度，相干长度越长，可观察到的干涉条纹越多。此外，条纹数还与干涉条件（例如光程差的范围）有关。
条纹间距：指的是相邻两个亮条纹或暗条纹之间的距离。它直接反映了干涉光束的波长、干涉角度以及其他相关物理量。通过测量条纹间距，可以精确确定这些物理量，例如，在干涉型传感器中，条纹间距的变化可以反映待测物理量的变化。

三、干涉条纹识别方法

对干涉条纹的识别方法，可以大致分为人工识别和自动识别两种。

人工识别：这种方法直接依赖于人眼对干涉条纹图像的观察和判断。操作者通过目视观察干涉条纹，手动计数条纹数量，并使用游标卡尺或其他测量工具测量条纹间距。人工识别的优点是简单直观，适用于条纹清晰、数量较少的情况。然而，其缺点也显而易见，容易受到操作者主观判断的影响，精度较低，效率低下，且容易受到疲劳和经验的限制，难以处理复杂或模糊的条纹图像。

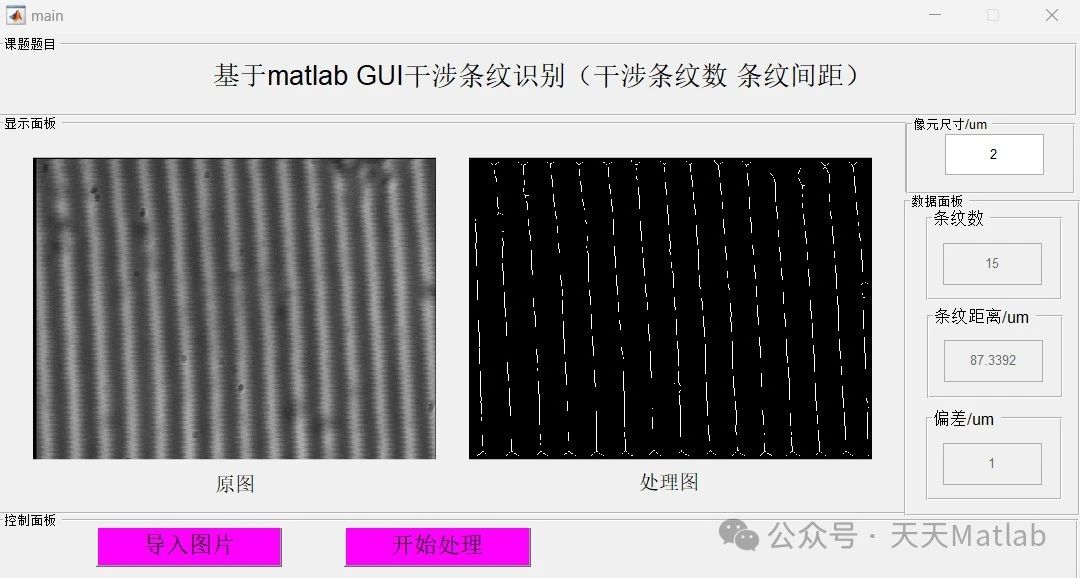

自动识别：自动识别方法利用图像处理和计算机视觉技术，对干涉条纹图像进行自动化分析和处理。自动识别方法克服了人工识别的不足，具有精度高、效率快、可重复性强等优点，越来越受到重视。常用的自动识别方法包括以下几个步骤：
- 条纹计数：通过统计条纹中心线的数量，即可得到干涉条纹数。
- 条纹间距计算：可以通过测量相邻两个条纹中心线之间的距离来计算条纹间距。如果条纹间距变化较大，可以采用局部平均的方法，计算多个相邻条纹间距的平均值，以提高精度。还可以利用傅里叶变换，在频域中直接计算条纹间距。
- 骨架提取：利用细化算法，将分割后的条纹图像转化为单像素宽度的骨架，骨架即为条纹的中心线。
- 灰度重心法：将条纹截面上的灰度值分布看作质量分布，然后计算该截面的重心，重心位置即为条纹中心。
- 高斯拟合：将条纹截面上的灰度值分布拟合成高斯函数，高斯函数的中心位置即为条纹中心。
- 边缘检测：利用边缘检测算子（例如，Sobel算子、Canny算子）检测条纹的边缘，然后将边缘连接起来，形成完整的条纹轮廓。
- 区域生长：从一个或多个种子点开始，逐步将邻近的具有相似灰度值的像素添加到种子点所在的区域，直到区域停止生长。
- 基于模型的分割：利用干涉条纹的数学模型，将图像分割成不同的区域。例如，可以利用傅里叶变换分析图像的频率分量，提取与条纹相关的频率分量，然后进行反变换，得到分割后的条纹图像。
- 去噪：由于干涉条纹图像经常受到噪声的影响，因此需要采用滤波算法对图像进行去噪处理。常用的滤波算法包括高斯滤波、中值滤波、均值滤波等。选择哪种滤波算法取决于噪声的类型和强度。
- 对比度增强：通过直方图均衡化、伽马校正等方法，可以增强图像的对比度，使条纹更加清晰可见。
- 二值化：将灰度图像转化为二值图像，有利于后续的条纹分割和计数。常用的二值化算法包括全局阈值法、局部阈值法（例如，OTSU算法）。
1. 图像预处理：图像预处理的目的是提高图像质量，为后续的特征提取做准备。常见的预处理操作包括：
2. 条纹分割：条纹分割的目的是将干涉条纹从背景中分离出来。常用的条纹分割方法包括：
3. 条纹中心提取：准确提取条纹的中心线是计算条纹间距的关键。常用的条纹中心提取方法包括：
4. 条纹计数和间距计算：在提取出条纹中心线后，就可以进行条纹计数和间距计算。

四、干涉条纹识别的应用

干涉条纹识别技术广泛应用于光学计量、精密测量、材料检测等领域。

光学计量：在光学元件的加工和检测中，利用干涉仪可以测量光学元件的表面形貌和光学性能。通过分析干涉条纹的形状和分布，可以精确评估光学元件的质量。例如，在激光干涉仪中，通过分析干涉条纹的变化，可以精确测量激光的波长。
精密测量：干涉型传感器是一种高精度的测量器件，广泛应用于位移、速度、加速度、压力、温度等物理量的测量。通过检测干涉条纹的变化，可以实现对这些物理量的精确测量。例如，在光纤干涉传感器中，可以通过测量光纤中传播的光的干涉条纹变化，实现对微小位移的测量。
材料检测：干涉技术可以用于检测材料表面的缺陷和应力。通过分析干涉条纹的形状和分布，可以判断材料是否存在裂纹、气孔等缺陷，并评估材料的应力分布。例如，在全息干涉技术中，可以通过比较变形前后的干涉条纹，来检测材料的变形情况。
全息术：全息术利用干涉原理记录物体的三维信息。在全息再现过程中，通过对干涉条纹的衍射，可以重建原始物体的三维图像。
