🔥 内容介绍

无线通信技术的飞速发展带来了信息传输效率的显著提升，也催生了对更高传输容量和更低延迟的需求。在传统蜂窝网络架构面临容量瓶颈的背景下，覆盖网络（Overlay Network）和覆盖设备到设备（Device-to-Device，D2D）通信网络作为新兴技术，为提升网络性能提供了新的解决方案。本文将深入探讨覆盖网络和覆盖D2D通信网络的概念，并对其传输容量进行分析，旨在揭示其优势与局限，为未来网络架构设计提供参考。

一、覆盖网络概述

覆盖网络是一种逻辑网络，它构建在现有物理网络之上，无需改变底层物理网络的拓扑结构。其核心思想是在现有的物理网络基础上，通过软件定义的方式构建一层虚拟网络，并在此虚拟网络层面上实现特定的功能，例如内容分发、服务质量保证、安全性增强等。覆盖网络的节点可以是路由器、服务器、甚至是移动设备，它们通过虚拟链路连接，形成独立的通信路径。

覆盖网络的主要优势在于其灵活性和可定制性。由于其逻辑独立的特性，覆盖网络可以根据特定的应用需求进行优化，例如：

内容分发网络（CDN）：
通过在地理位置上分布式的服务器节点缓存热门内容，用户可以从距离最近的服务器获取所需内容，从而减少延迟并提高下载速度。
虚拟专用网络（VPN）：
通过在公共网络上建立加密隧道，VPN 可以保障用户数据的安全性，并提供匿名访问互联网的能力。
服务质量（QoS）保证：
通过优先处理某些流量，覆盖网络可以保证特定应用的服务质量，例如实时音视频通信。

然而，覆盖网络也存在一定的局限性。由于需要在现有物理网络之上构建虚拟网络，覆盖网络会引入额外的开销，例如路由维护、数据封装解封装等。此外，覆盖网络的性能也受到底层物理网络的制约，例如带宽限制、延迟抖动等。

二、覆盖D2D通信网络概述

D2D通信是指设备之间直接进行通信，无需通过基站中转。覆盖D2D通信网络则是在现有蜂窝网络的覆盖范围内，允许一部分设备之间建立直接通信链路。这种模式可以充分利用设备间的近距离优势，降低基站负载，提高频谱利用率，并减少通信延迟。

覆盖D2D通信网络通常需要蜂窝网络的辅助，例如进行设备发现、资源分配、干扰管理等。根据D2D链路与蜂窝链路的资源复用方式，覆盖D2D通信网络可以分为以下几种模式：

专用模式：
D2D链路使用独立的频谱资源，与蜂窝链路互不干扰。
共享模式：
D2D链路与蜂窝链路共享相同的频谱资源，需要进行干扰管理。
动态模式：
根据网络负载和干扰情况，动态选择专用模式或共享模式。

覆盖D2D通信网络具有以下优势：

提高频谱利用率：
通过D2D链路的近距离复用，可以提高单位面积内的频谱利用率。
降低延迟：
设备之间直接通信，无需通过基站中转，可以显著降低通信延迟。
分担基站负载：
部分流量可以通过D2D链路进行传输，从而分担基站的负载，提高网络容量。
扩展网络覆盖：
在基站覆盖范围之外，D2D通信可以作为中继，扩展网络覆盖。

然而，覆盖D2D通信网络也面临着一些挑战：

干扰管理：
D2D链路与蜂窝链路共享频谱资源时，需要进行有效的干扰管理，以避免相互干扰。
设备发现：
如何快速有效地发现附近的D2D通信设备是一个关键问题。
安全隐私：
D2D通信可能存在安全隐私风险，需要采取相应的安全措施。
能量效率：
D2D通信的能量消耗需要进行优化，以延长设备电池寿命。

三、覆盖网络与覆盖D2D通信网络的传输容量分析

传输容量是衡量网络性能的重要指标，它表示单位时间内网络能够传输的最大数据量。下面我们将分别对覆盖网络和覆盖D2D通信网络的传输容量进行分析。

1. 覆盖网络的传输容量分析

覆盖网络的传输容量受到多种因素的影响，包括：

底层物理网络的带宽：
覆盖网络构建在底层物理网络之上，因此其传输容量受到底层物理网络的带宽限制。
覆盖网络的拓扑结构：
覆盖网络的节点数量、连接方式、路由策略等都会影响其传输容量。
覆盖网络的路由协议：
路由协议的效率直接影响数据传输的路径选择和资源利用率。
覆盖网络的协议开销：
覆盖网络需要在现有协议之上增加额外的协议开销，例如数据封装解封装、路由维护等，这些开销会降低实际的传输容量。

一般来说，覆盖网络的传输容量可以用以下公式表示：

C = min(Cphysical, Coverlay)

其中，C 表示覆盖网络的传输容量，Cphysical 表示底层物理网络的传输容量，Coverlay 表示覆盖网络自身的传输容量。

Coverlay 的具体计算需要考虑覆盖网络的拓扑结构、路由协议、协议开销等因素，通常可以使用排队论、图论等数学模型进行分析。例如，可以使用 M/M/1 模型来分析单个覆盖网络节点的队列延迟和吞吐量，然后通过网络流量工程等技术优化网络路由，从而提高覆盖网络的传输容量。

2. 覆盖D2D通信网络的传输容量分析

覆盖D2D通信网络的传输容量分析更为复杂，因为它涉及到蜂窝链路和D2D链路之间的相互干扰。影响覆盖D2D通信网络传输容量的因素包括：

D2D链路的密度：
D2D链路的数量越多，网络的频谱复用率越高，但同时干扰也越大。
D2D链路的功率控制：
合理的功率控制可以有效降低干扰，提高传输容量。
D2D链路的资源分配：
如何将频谱资源分配给不同的D2D链路，以最大化网络容量，是一个重要的优化问题。
蜂窝网络的负载：
蜂窝网络的负载越高，D2D链路可以分担的流量越多，网络容量的提升也越大。

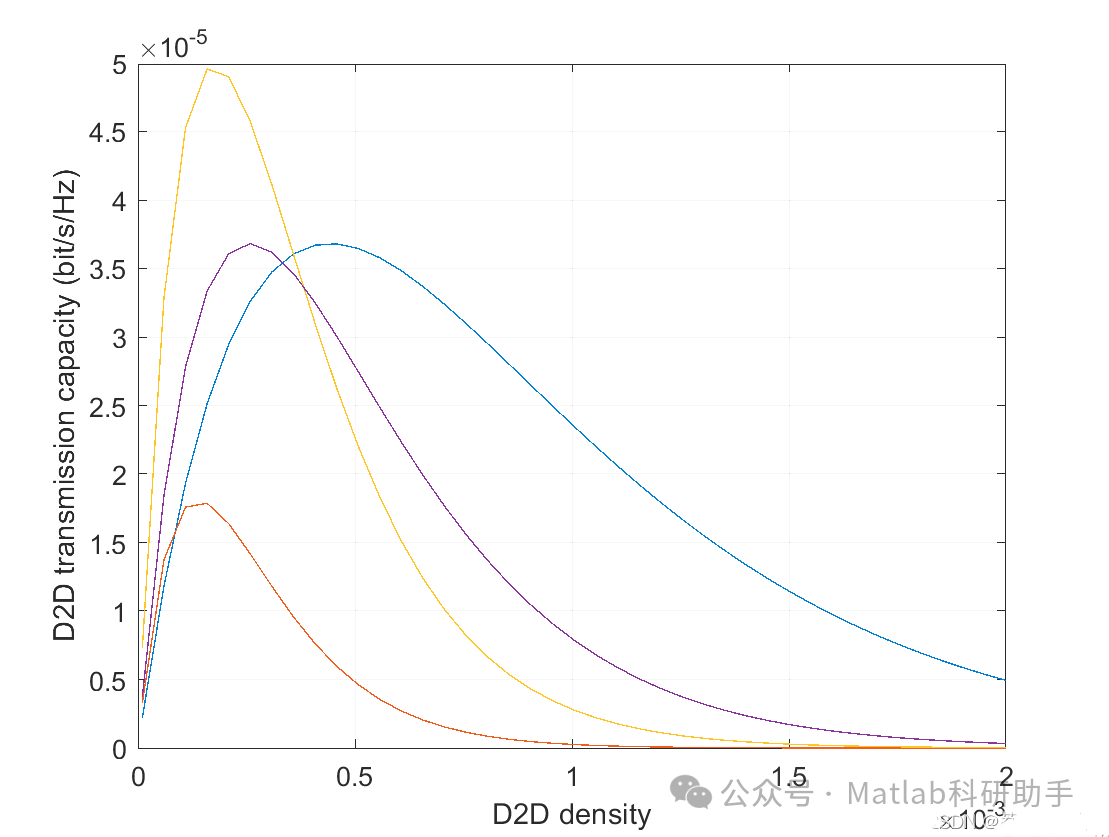

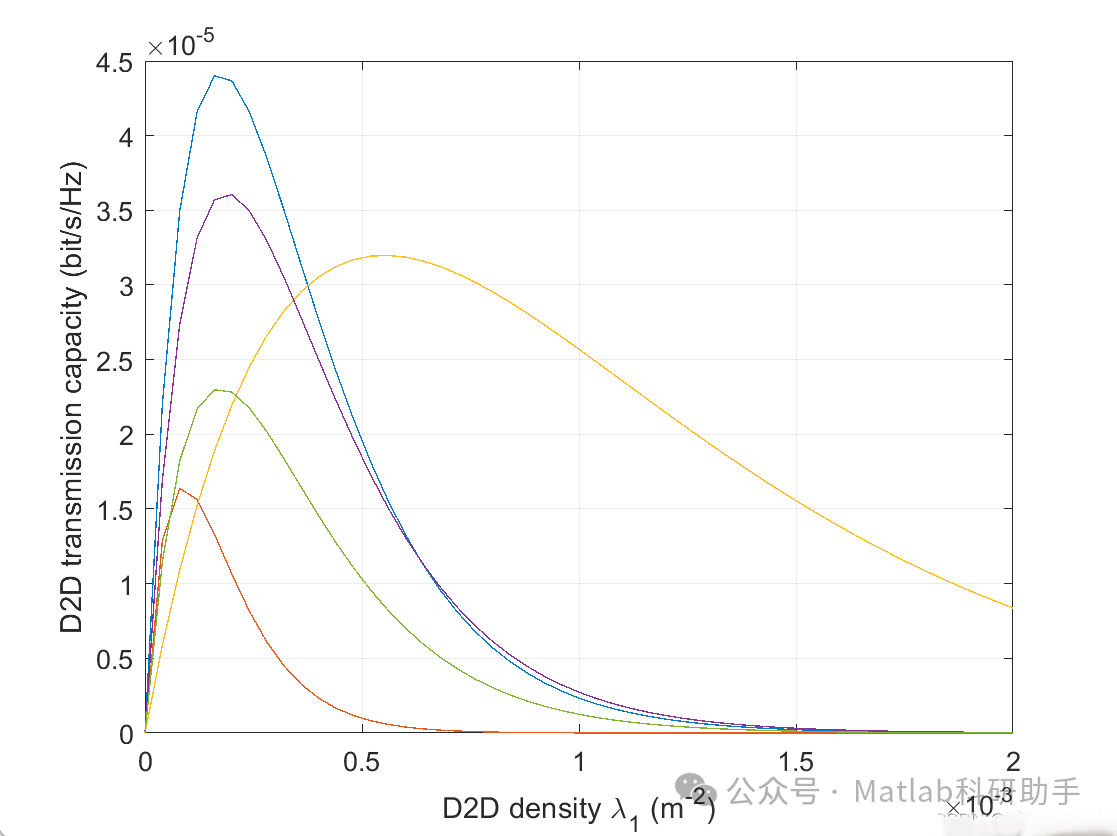

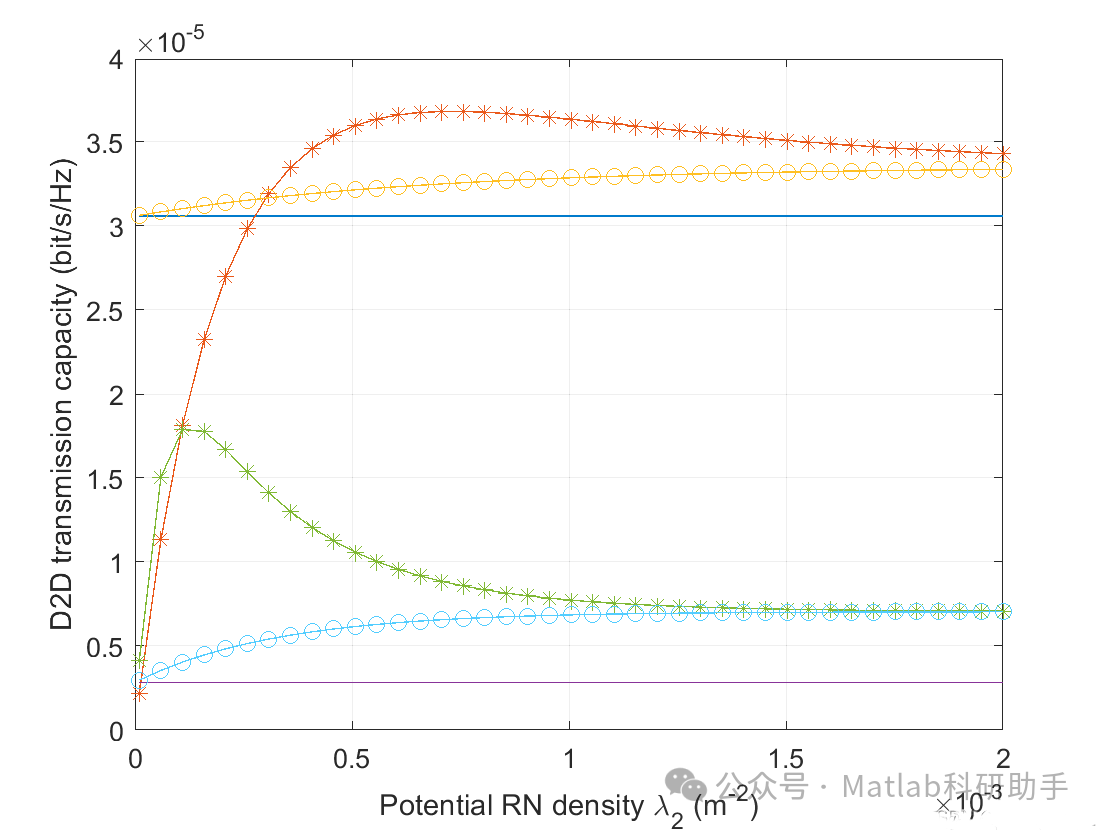

覆盖D2D通信网络的传输容量可以使用随机几何理论（Stochastic Geometry）进行建模分析。随机几何理论可以将D2D链路的分布建模为泊松点过程（Poisson Point Process），然后通过计算信干比（Signal-to-Interference Ratio，SIR）的分布，来评估网络的传输容量。
