随着自动驾驶、机器人导航等领域的快速发展，对目标位置的精确估计变得至关重要。单一传感器往往存在固有缺陷，例如GPS信号易受遮挡、里程计存在累计误差、电子罗盘易受磁场干扰等，导致位置估计精度下降。因此，利用多传感器融合技术，综合利用各传感器的优势，弥补彼此的不足，实现更准确、更鲁棒的目标位置估计成为必然趋势。本文将深入探讨基于卡尔曼滤波算法实现GPS、里程计和电子罗盘多传感器数据融合，最终输出目标滤波位置的原理和方法。

一、多传感器数据融合的必要性与挑战

多传感器数据融合是指将来自多个传感器的信息进行有效地组合和集成，以获得比任何单个传感器更精确、更全面、更可靠的环境感知结果。在目标位置估计中，多传感器融合的必要性主要体现在以下几个方面：

提高精度：
通过融合多个传感器的信息，可以降低单一传感器的噪声影响，提高位置估计的精度。
增强鲁棒性：
当某个传感器失效或受到干扰时，其他传感器的信息可以进行补偿，保证位置估计的连续性和可靠性。
扩展覆盖范围：
不同的传感器具有不同的覆盖范围和适用场景，多传感器融合可以扩展位置估计的覆盖范围，适应更复杂的环境。

然而，多传感器数据融合也面临着一些挑战：

传感器异构性：
不同的传感器输出的数据类型、数据频率和坐标系可能不同，需要进行统一的处理和转换。
数据噪声：
各个传感器都存在噪声，如何有效地抑制噪声，提取有效信息是一个关键问题。
数据关联性：
如何确定不同传感器之间的数据关联性，并有效地利用这些关联性提高位置估计的精度。
计算复杂性：
多传感器融合算法通常需要大量的计算资源，如何在保证精度的同时降低计算复杂度是一个挑战。

二、卡尔曼滤波算法原理

卡尔曼滤波是一种最优状态估计的递归算法，它基于系统动态模型和测量模型，利用贝叶斯估计的框架，迭代地更新状态变量的估计值。其核心思想是利用系统过程噪声和测量噪声的统计特性，对预测值和测量值进行加权平均，得到最优的状态估计。

卡尔曼滤波算法主要包括两个步骤：

预测步骤（Predict）： 利用系统动态模型，预测下一个时刻的状态变量和协方差矩阵：

其中，x̂_k 是 k 时刻的状态估计值，F_k 是状态转移矩阵，x̂_{k-1} 是 k-1 时刻的状态估计值，B_k 是控制输入矩阵，u_k 是控制输入，P_k 是 k 时刻的状态协方差矩阵，Q_k 是过程噪声协方差矩阵。
- 状态预测:
  x̂_k = F_k x̂_{k-1} + B_k u_k
- 协方差预测:
  P_k = F_k P_{k-1} F_k^T + Q_k
更新步骤（Update）： 利用测量模型，将测量值与预测值进行融合，更新状态变量和协方差矩阵：

其中，z_k 是 k 时刻的测量值，H_k 是测量矩阵，R_k 是测量噪声协方差矩阵，K_k 是卡尔曼增益，I 是单位矩阵。
- 卡尔曼增益:
  K_k = P_k H_k^T (H_k P_k H_k^T + R_k)^{-1}
- 状态更新:
  x̂_k = x̂_k + K_k (z_k - H_k x̂_k)
- 协方差更新:
  P_k = (I - K_k H_k) P_k

卡尔曼滤波算法的优势在于：

最优性：
在线性系统和高斯噪声假设下，卡尔曼滤波是状态估计的最优线性无偏估计。
递归性：
卡尔曼滤波是一种递归算法，只需要保存上一个时刻的状态估计值和协方差矩阵，就可以进行下一个时刻的估计，无需存储所有历史数据。
实时性：
卡尔曼滤波算法的计算复杂度相对较低，可以满足实时性要求。

三、基于卡尔曼滤波的多传感器融合模型

将卡尔曼滤波应用于GPS、里程计和电子罗盘的多传感器数据融合，需要建立相应的系统动态模型和测量模型。

系统动态模型：

系统动态模型描述了目标状态随时间变化的规律。在本例中，目标状态可以定义为：x = [position_x, position_y, velocity_x, velocity_y, heading]，分别表示目标的 X 坐标、Y 坐标、X 方向速度、Y 方向速度和航向角。

状态转移矩阵 F_k 可以根据目标的运动学模型建立。例如，假设目标做匀速运动，则 F_k 可以表示为：
ini

F_k = | 1 0 Δt 0 0 | | 0 1 0 Δt 0 | | 0 0 1 0 0 | | 0 0 0 1 0 | | 0 0 0 0 1 |

其中，Δt 是时间间隔。

控制输入 u_k 可以是里程计的速度和角速度信息，控制输入矩阵 B_k 可以根据运动学模型建立。过程噪声 Q_k 反映了系统动态模型的不确定性，需要根据实际情况进行调整。
测量模型：

测量模型描述了传感器测量值与目标状态之间的关系。在本例中，测量模型可以表示为：
ini

z = | GPS_x | | GPS_y | | Odometer_velocity | | Compass_heading |

测量矩阵 H_k 将状态变量映射到测量空间。例如，GPS 测量直接对应于位置信息，因此 H_k 矩阵的部分元素可以设置为：
ini

H_k = | 1 0 0 0 0 | | 0 1 0 0 0 | | ... ... | | ... ... |

对于里程计的速度和电子罗盘的航向角，H_k 中对应的元素也根据状态变量的定义进行设置。测量噪声 R_k 反映了传感器测量的不确定性，需要根据传感器的精度和噪声水平进行调整。
算法流程：

基于上述系统动态模型和测量模型，可以实现基于卡尔曼滤波的多传感器数据融合算法，其流程如下：
- 预测步骤：
  利用状态转移矩阵 F_k 和控制输入 u_k 预测下一个时刻的状态估计值 x̂_k 和协方差矩阵 P_k。
- 测量步骤：
  获取 GPS、里程计和电子罗盘的测量值 z_k。
- 更新步骤：
  利用测量矩阵 H_k 和测量噪声 R_k，将测量值与预测值进行融合，更新状态估计值 x̂_k 和协方差矩阵 P_k。
- 初始化：
  初始化状态估计值 x̂_0 和协方差矩阵 P_0。
- 循环迭代：
  对于每一个时间步 k：
- 输出滤波后的位置估计：
  输出最终的状态估计值 x̂_k 中的位置信息，即滤波后的位置估计结果。

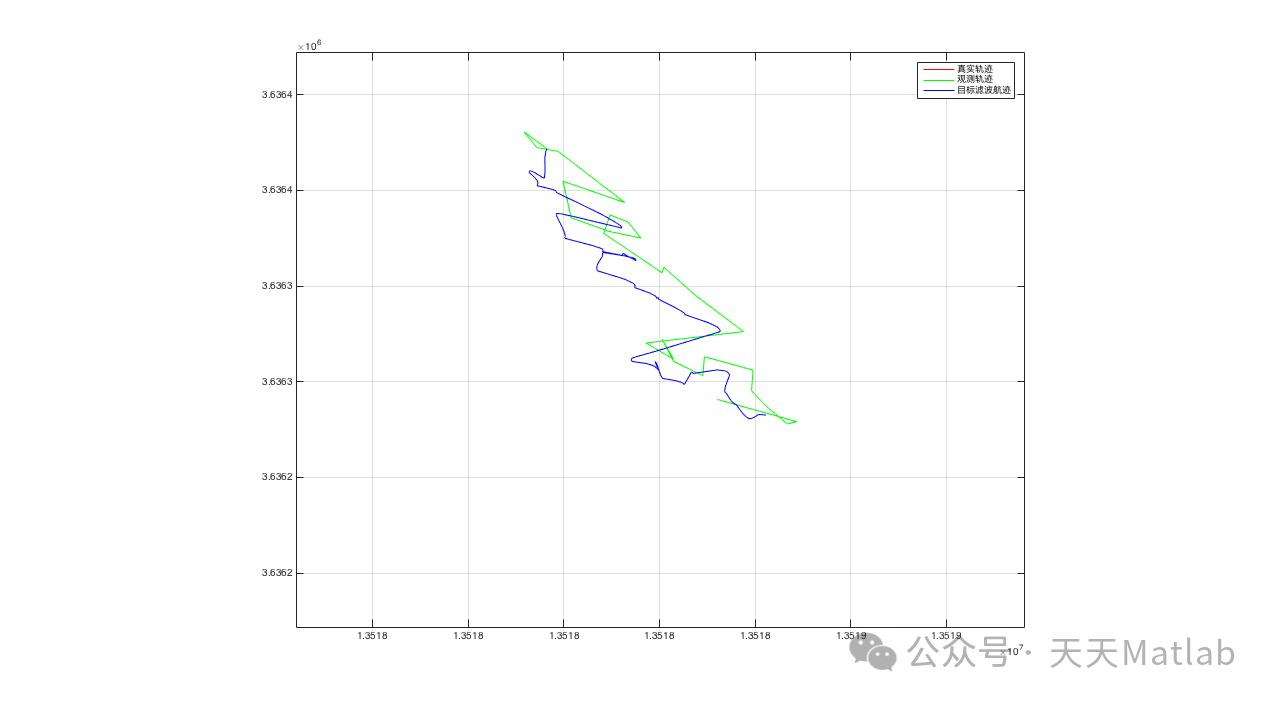

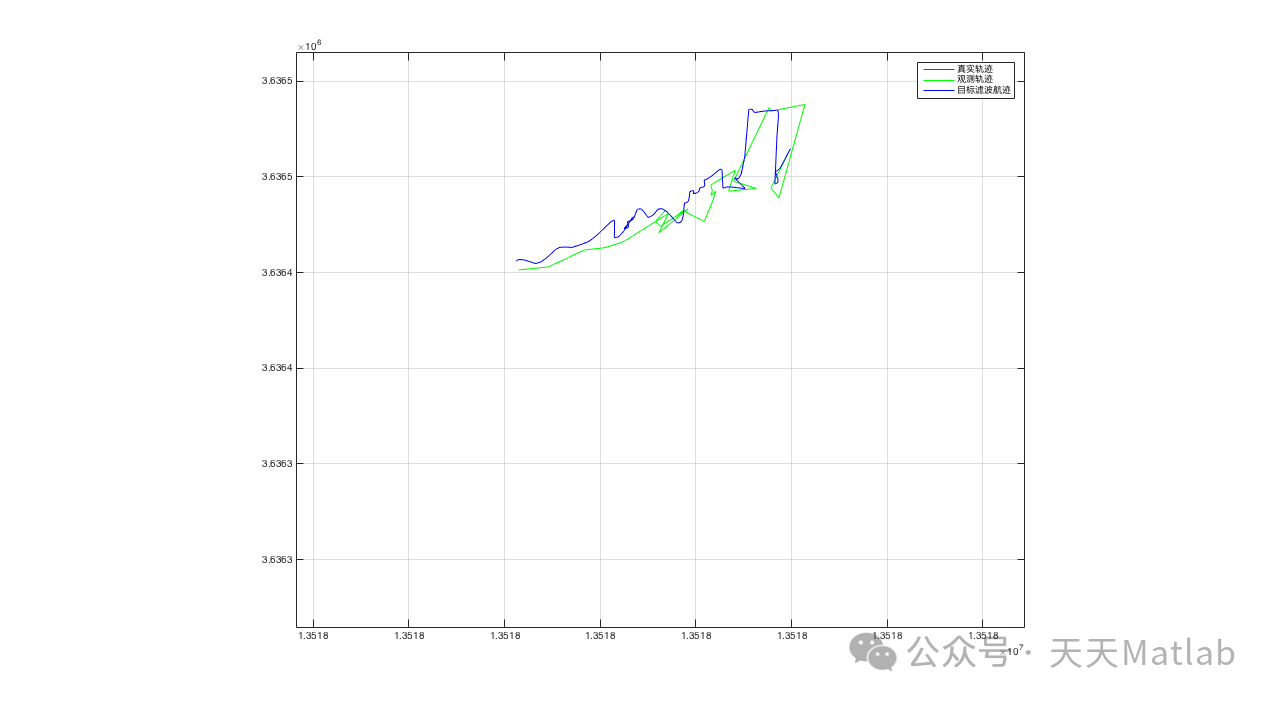

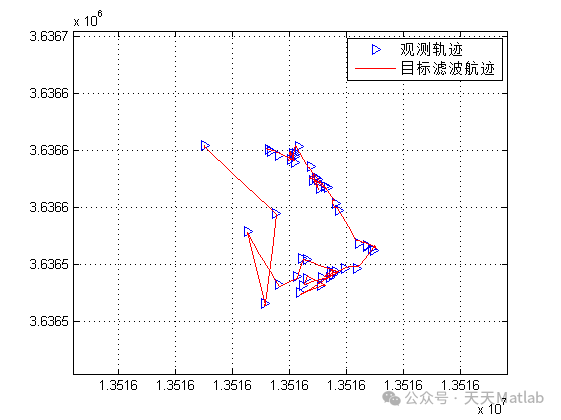

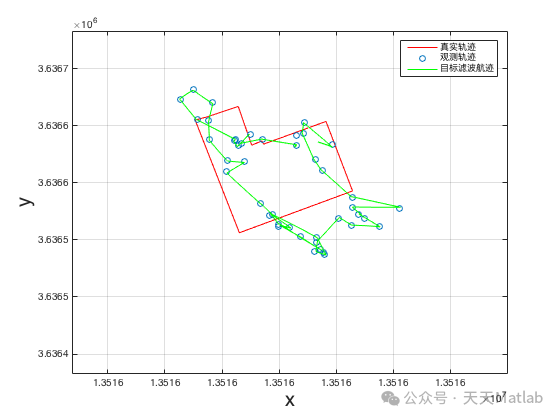

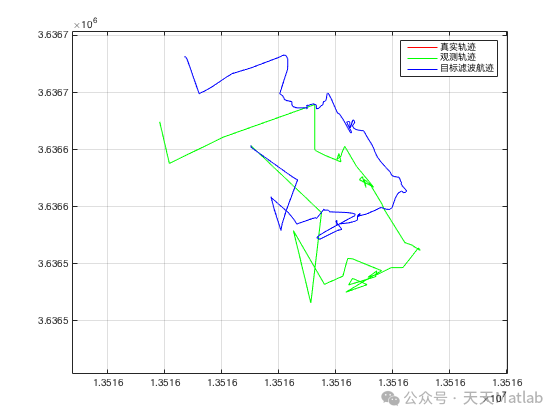

四、模型参数调整与性能评估

卡尔曼滤波算法的性能受到模型参数的影响，包括过程噪声协方差矩阵 Q_k 和测量噪声协方差矩阵 R_k。这些参数需要根据实际情况进行调整，以获得最佳的滤波效果。

过程噪声 Q_k： Q_k 反映了系统动态模型的不确定性。如果 Q_k 设置过小，则算法对系统动态模型的信任度过高，难以跟踪目标状态的变化；如果 Q_k 设置过大，则算法对测量值的信任度过低，容易受到测量噪声的影响。通常情况下，Q_k 的设置需要根据目标的运动特性进行调整。
测量噪声 R_k： R_k 反映了传感器测量的不确定性。如果 R_k 设置过小，则算法对测量值的信任度过高，容易受到测量噪声的影响；如果 R_k 设置过大，则算法对系统动态模型的信任度过高，难以跟踪目标状态的变化。通常情况下，R_k 的设置需要根据传感器的精度和噪声水平进行调整。
