本文分享了作者搭建ZCU102+ADRV909软件无线电平台的过程。从HDL部分的搭建到软件部分的编译，详细记录了每一步操作步骤及所需文件。最终展示了串口打印信息和频谱仪上的频谱观察结果。

摘要生成于 C知道 ，由 DeepSeek-R1 满血版支持， 前往体验 >

近期忙完手头的活，难得有时间继续研究一下自己感兴趣的事情。一直想着把上半年项目采购的一套软件无线电的平台搭建起来（ZCU102+ADRV909）,近期做了几个实验，就把自己做的一点进展与大家分享。希望能给感兴趣的朋友带来一点帮助，也请有经验的大神们指点指点。废话不多说，直接进入正题。。。。。。

万里长征第一步，先把系统搭建起来吧！我是参考我之前搭建 的AD9361+zedboard的no os 项目搭建起来，链接：windows 下AD9361的 no-os master 工程搭建_Bronceyang的博客-CSDN博客 其实ADI公司提供的这些no os 开源项目的搭建套路是一样的。举一反三就行了。

一、搭建工程需要的文件

需要下载的东西：

HDL：https ://github.com/analogdevicesinc/hdl/releases

No OS：https://github.com/analogdevicesinc/no-OS

注意：下载的hdl版本要和自己的vivado版本配套，我这次用的是vivado2019.2.

下载网速比较慢的话。可以从我的资源里面下载。

Windows编译环境需要安装Cygwin ，注意安装过程中要一定选make 库。

参考博客：https://blog.csdn.net/u010356768/article/details/90756742

二、HDL部分搭建

我使用的vivado版本为2019.2，大家根据自己的实际情况选择自己的版本。

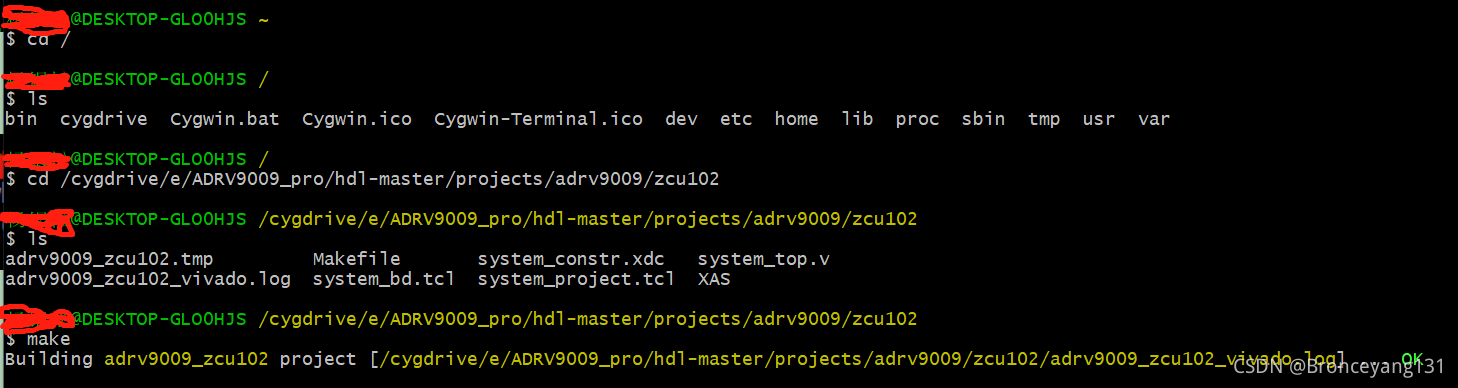

三条命令：

1.   export PATH=$PATH:/cygdrive/e/install_tool/xilinx/Vivado/2019.2/bin
2.  cd /cygdrive/e/ADRV9009_pro/hdl-master/projects/adrv9009/zcu102
3. make

1.配置环境，新增环境变量，并检查

2.切换到文件目录，make一下就ok了，需要等待一段时间，十多分钟。

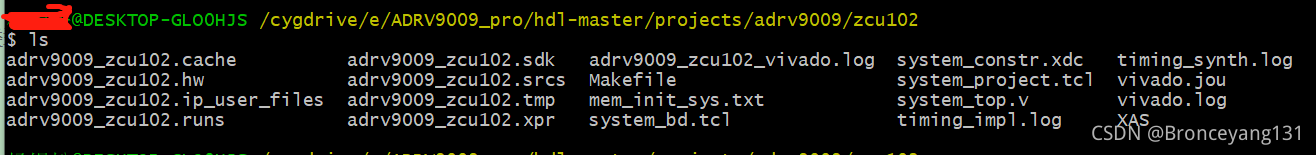

make成功之后，ls查看可以看到多了很多文件。

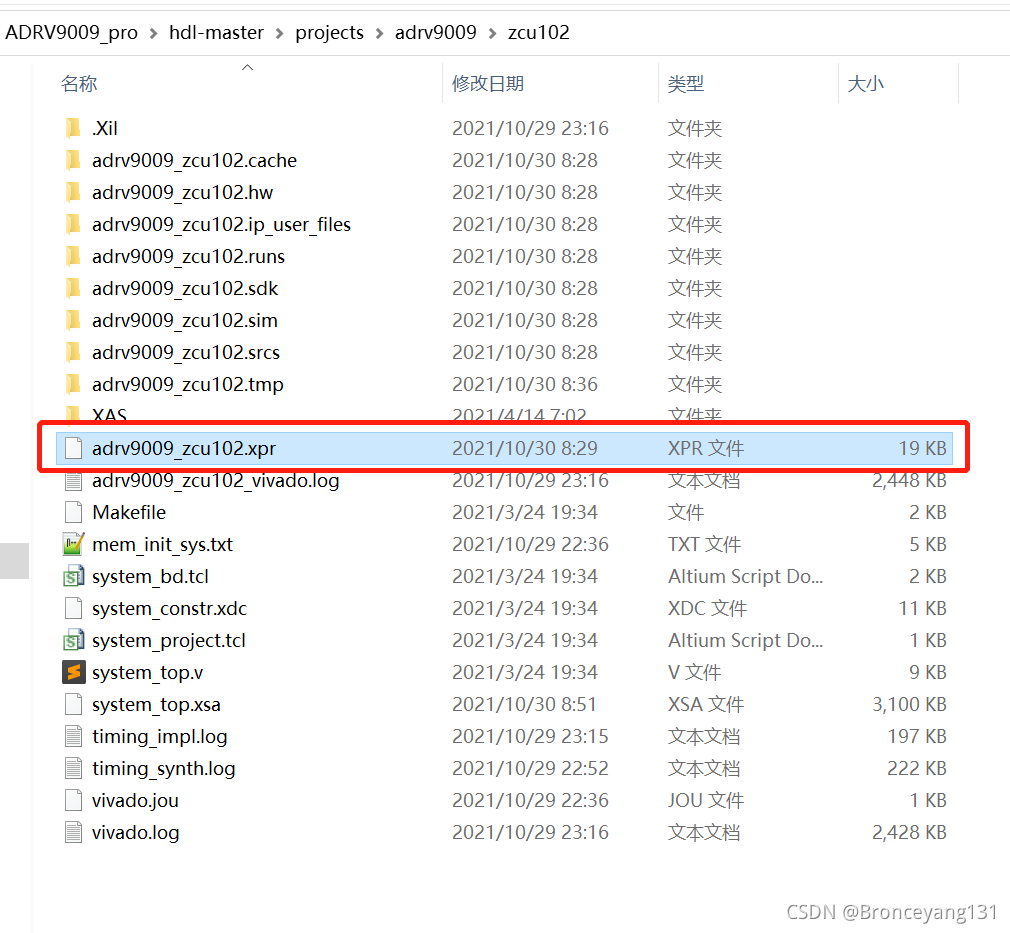

切换带Windows文件目录下可以看到如下，用vivado2019.2 打开adrv9009_zcu102.xpr

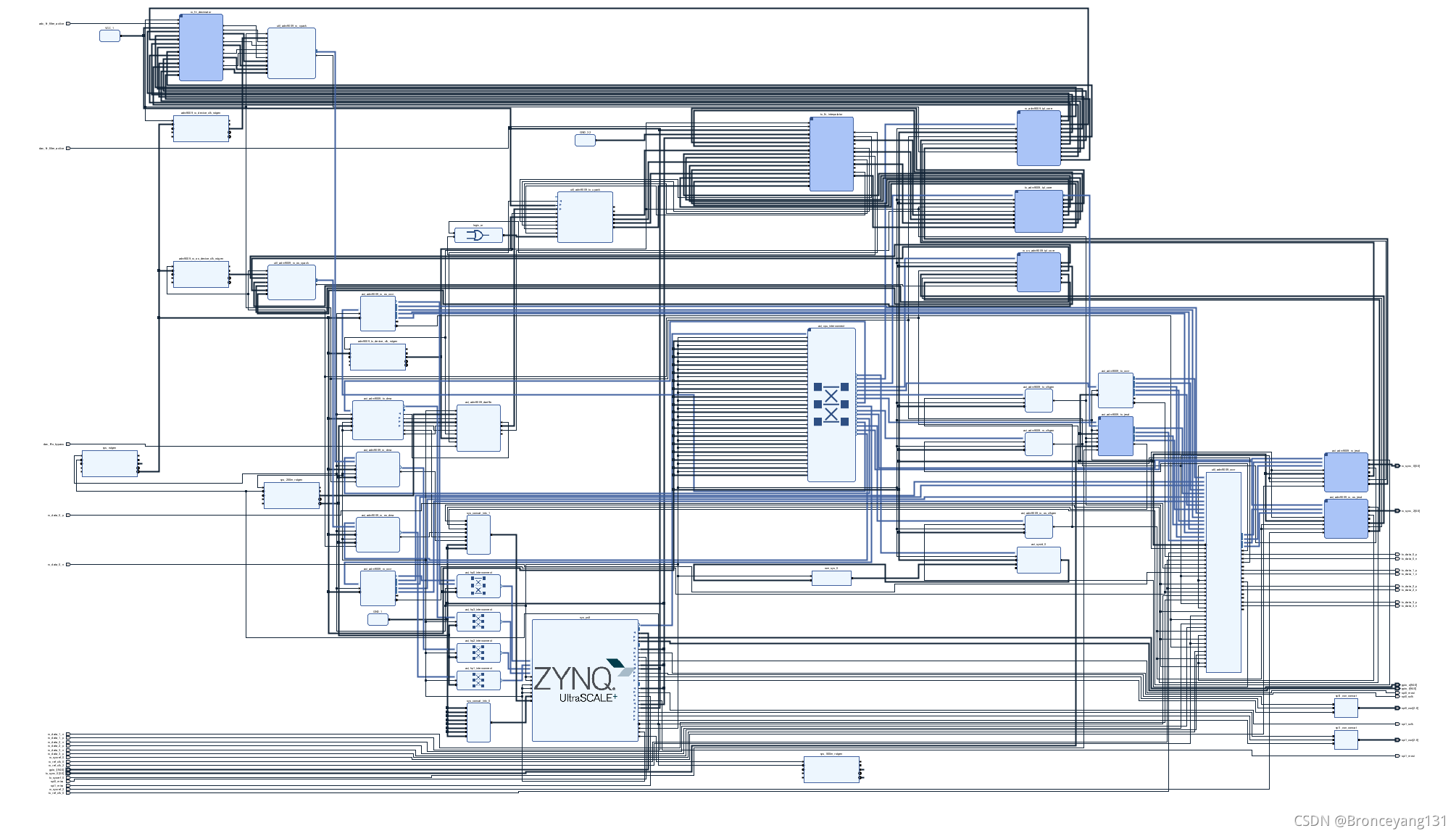

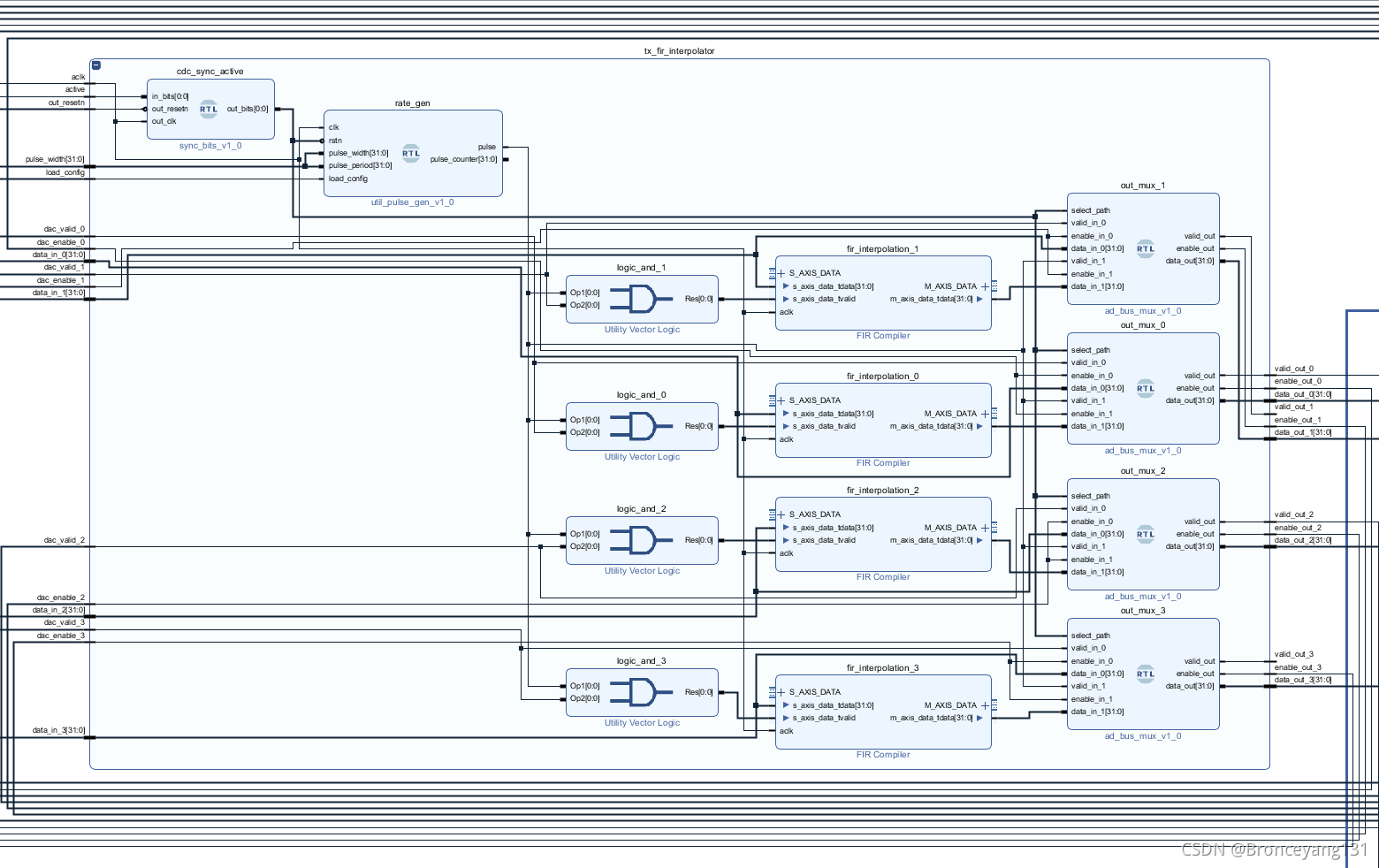

 打开block design 可以看到搭建了起来的框图，在软件界面右上可以看到bit文件也已经生成了。

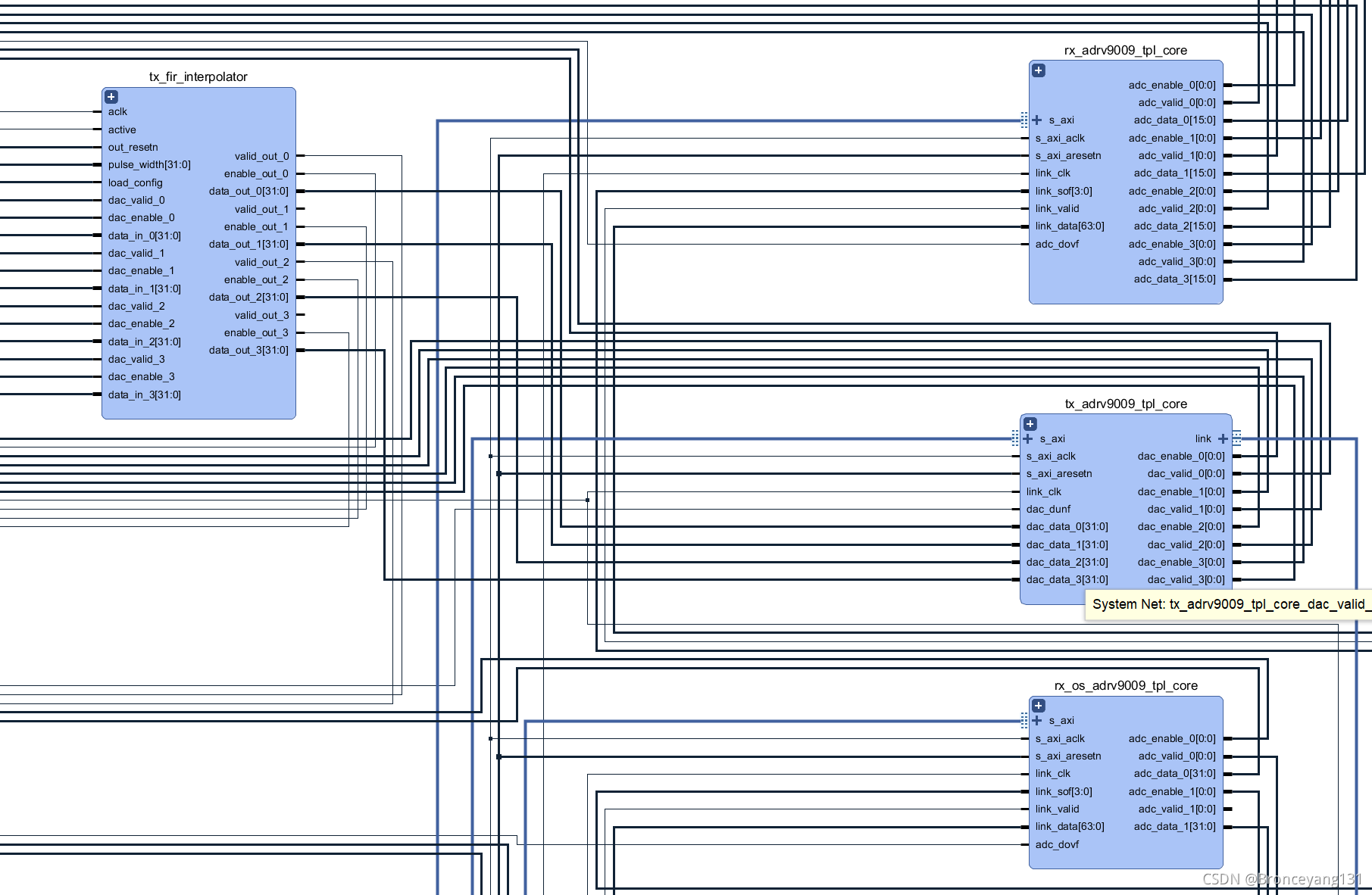

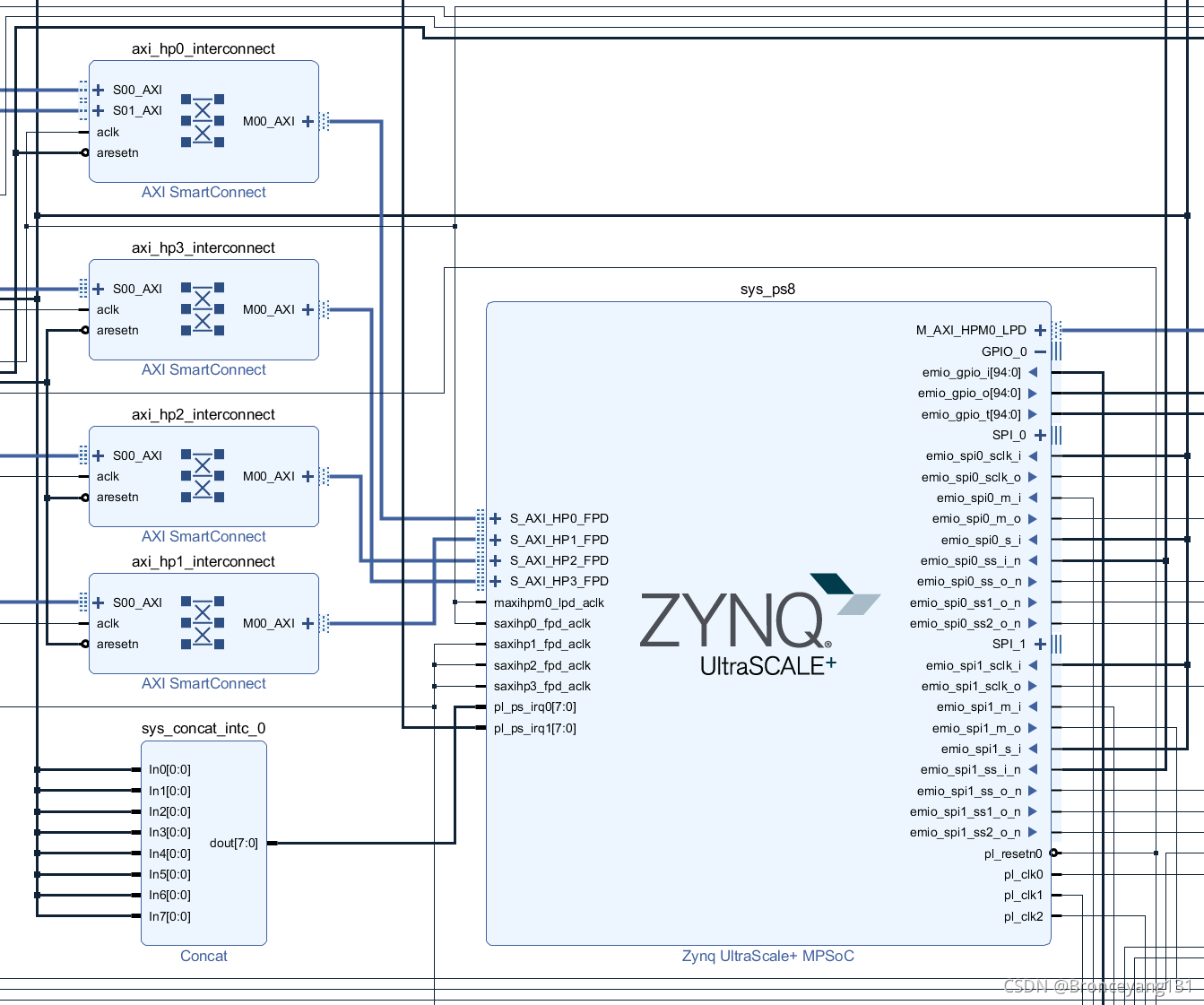

对部分放大可以看到如下





 三、软件部分的搭建

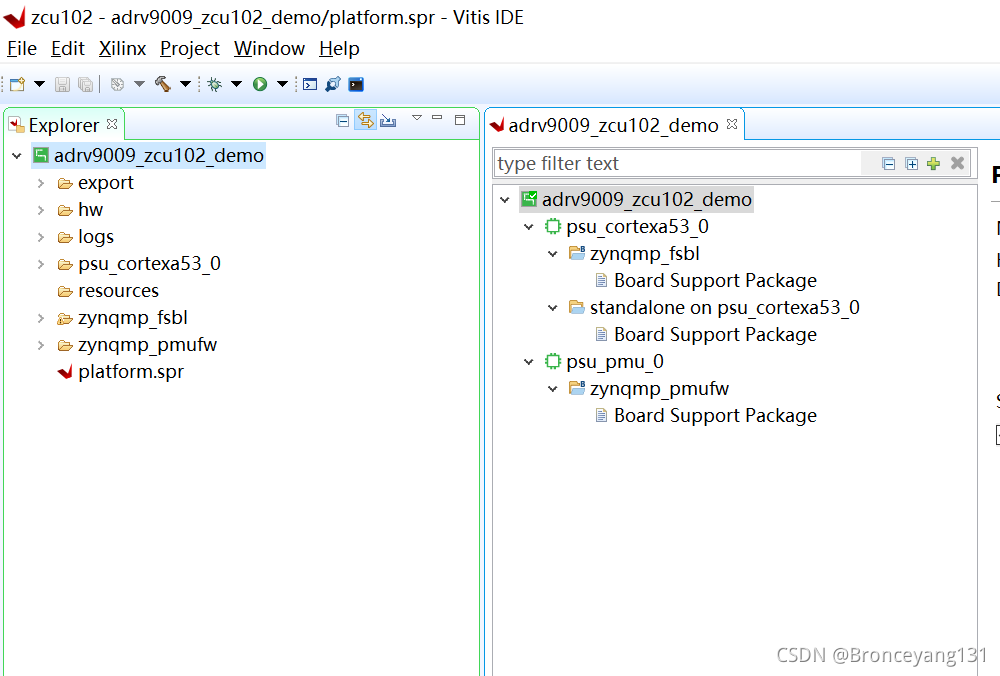

在Vivado编译环境下，导出.xas文件，并在vitis 中根据.xas为平台搭建应用程序工程。

回到no-os-master文件，进入一下目录，打开READE文件，文件让我们根据自己的硬件平台是xilinx还是altera选择复制需要用到的文件。


# Additional required source files:

#ifdef ALTERA_PLATFORM
	cp ../../../include/axi_io.h devices/adi_hal/
	cp ../../../include/error.h devices/adi_hal/
	cp ../../../include/spi.h devices/adi_hal/
	cp ../../../include/gpio.h devices/adi_hal/
	cp ../../../include/delay.h devices/adi_hal/
	cp ../../../drivers/spi/spi.c devices/adi_hal/
	cp ../../../drivers/platform/altera/axi_io.c devices/adi_hal/
	cp ../../../drivers/platform/altera/altera_spi.c devices/adi_hal/
	cp ../../../drivers/platform/altera/spi_extra.h devices/adi_hal/
	cp ../../../drivers/platform/altera/gpio.c devices/adi_hal/
	cp ../../../drivers/platform/altera/gpio_extra.h devices/adi_hal/
	cp ../../../drivers/platform/altera/delay.c devices/adi_hal/
	cp ../../../drivers/axi_core/axi_adc_core/axi_adc_core.c devices/adi_hal/
	cp ../../../drivers/axi_core/axi_adc_core/axi_adc_core.h devices/adi_hal/
	cp ../../../drivers/axi_core/axi_dac_core/axi_dac_core.c devices/adi_hal/
	cp ../../../drivers/axi_core/axi_dac_core/axi_dac_core.h devices/adi_hal/
	cp ../../../drivers/axi_core/axi_dmac/axi_dmac.c devices/adi_hal/
	cp ../../../drivers/axi_core/axi_dmac/axi_dmac.h devices/adi_hal/
	cp ../../../drivers/axi_core/clk_altera_a10_fpll/clk_altera_a10_fpll.c devices/adi_hal/
	cp ../../../drivers/axi_core/clk_altera_a10_fpll/clk_altera_a10_fpll.h devices/adi_hal/
	cp ../../../drivers/axi_core/jesd204/altera_a10_atx_pll.c devices/adi_hal/
	cp ../../../drivers/axi_core/jesd204/altera_a10_atx_pll.h devices/adi_hal/
	cp ../../../drivers/axi_core/jesd204/altera_a10_cdr_pll.c devices/adi_hal/
	cp ../../../drivers/axi_core/jesd204/altera_a10_cdr_pll.h devices/adi_hal/
	cp ../../../drivers/axi_core/jesd204/altera_adxcvr.c devices/adi_hal/
	cp ../../../drivers/axi_core/jesd204/altera_adxcvr.h devices/adi_hal/
	cp ../../../drivers/axi_core/jesd204/axi_jesd204_rx.c devices/adi_hal/
	cp ../../../drivers/axi_core/jesd204/axi_jesd204_rx.h devices/adi_hal/
	cp ../../../drivers/axi_core/jesd204/axi_jesd204_tx.c devices/adi_hal/
	cp ../../../drivers/axi_core/jesd204/axi_jesd204_tx.h devices/adi_hal/
	cp ../../../drivers/frequency/ad9528/ad9528.h devices/adi_hal/
	cp ../../../drivers/frequency/ad9528/ad9528.c devices/adi_hal/
	cp ../../../drivers/rf-transceiver/talise/api/talise_agc.c devices/adi_hal/
	cp ../../../drivers/rf-transceiver/talise/api/talise_arm.c devices/adi_hal/
	cp ../../../drivers/rf-transceiver/talise/api/talise.c devices/adi_hal/
	cp ../../../drivers/rf-transceiver/talise/api/talise_cals.c devices/adi_hal/
	cp ../../../drivers/rf-transceiver/talise/api/talise_error.c devices/adi_hal/
	cp ../../../drivers/rf-transceiver/talise/api/talise_gpio.c devices/adi_hal/
	cp ../../../drivers/rf-transceiver/talise/api/talise_hal.c devices/adi_hal/
	cp ../../../drivers/rf-transceiver/talise/api/talise_jesd204.c devices/adi_hal/
	cp ../../../drivers/rf-transceiver/talise/api/talise_radioctrl.c devices/adi_hal/
	cp ../../../drivers/rf-transceiver/talise/api/talise_rx.c devices/adi_hal/
	cp ../../../drivers/rf-transceiver/talise/api/talise_tx.c devices/adi_hal/
	cp ../../../drivers/rf-transceiver/talise/api/talise_user.c devices/adi_hal/
	cp ../../../drivers/rf-transceiver/talise/api/talise_agc.h devices/adi_hal/
	cp ../../../drivers/rf-transceiver/talise/api/talise_agc_types.h devices/adi_hal/
	cp ../../../drivers/rf-transceiver/talise/api/talise_arm.h devices/adi_hal/
	cp ../../../drivers/rf-transceiver/talise/api/talise_arm_macros.h devices/adi_hal/
	cp ../../../drivers/rf-transceiver/talise/api/talise_arm_types.h devices/adi_hal/
	cp ../../../drivers/rf-transceiver/talise/api/talise_cals.h devices/adi_hal/
	cp ../../../drivers/rf-transceiver/talise/api/talise_cals_types.h devices/adi_hal/
	cp ../../../drivers/rf-transceiver/talise/api/talise_error.h devices/adi_hal/
	cp ../../../drivers/rf-transceiver/talise/api/talise_error_types.h devices/adi_hal/
	cp ../../../drivers/rf-transceiver/talise/api/talise_gpio.h devices/adi_hal/
	cp ../../../drivers/rf-transceiver/talise/api/talise_gpio_types.h devices/adi_hal/
	cp ../../../drivers/rf-transceiver/talise/api/talise.h devices/adi_hal/
	cp ../../../drivers/rf-transceiver/talise/api/talise_hal.h devices/adi_hal/
	cp ../../../drivers/rf-transceiver/talise/api/talise_jesd204.h devices/adi_hal/
	cp ../../../drivers/rf-transceiver/talise/api/talise_jesd204_types.h devices/adi_hal/
	cp ../../../drivers/rf-transceiver/talise/api/talise_radioctrl.h devices/adi_hal/
	cp ../../../drivers/rf-transceiver/talise/api/talise_radioctrl_types.h devices/adi_hal/
	cp ../../../drivers/rf-transceiver/talise/api/talise_reg_addr_macros.h devices/adi_hal/
	cp ../../../drivers/rf-transceiver/talise/api/talise_rx.h devices/adi_hal/
	cp ../../../drivers/rf-transceiver/talise/api/talise_rx_types.h devices/adi_hal/
	cp ../../../drivers/rf-transceiver/talise/api/talise_tx.h devices/adi_hal/
	cp ../../../drivers/rf-transceiver/talise/api/talise_tx_types.h devices/adi_hal/
	cp ../../../drivers/rf-transceiver/talise/api/talise_types.h devices/adi_hal/
	cp ../../../drivers/rf-transceiver/talise/api/talise_user.h devices/adi_hal/
	cp ../../../drivers/rf-transceiver/talise/api/talise_version.h devices/adi_hal/
	cp ../../../drivers/rf-transceiver/talise/firmware/talise_arm_binary.h devices/adi_hal/
	cp ../../../drivers/rf-transceiver/talise/firmware/talise_stream_binary.h devices/adi_hal/
	cp ../../../util/util.c devices/adi_hal/
	cp ../../../include/util.h devices/adi_hal/
#else
	cp ../../../include/axi_io.h devices/adi_hal/
	cp ../../../include/error.h devices/adi_hal/
	cp ../../../include/spi.h devices/adi_hal/
	cp ../../../include/gpio.h devices/adi_hal/
	cp ../../../include/delay.h devices/adi_hal/
	cp ../../../drivers/spi/spi.c devices/adi_hal/
	cp ../../../drivers/platform/xilinx/axi_io.c devices/adi_hal/
	cp ../../../drivers/platform/xilinx/xilinx_spi.c devices/adi_hal/
	cp ../../../drivers/platform/xilinx/spi_extra.h devices/adi_hal/
	cp ../../../drivers/platform/xilinx/gpio.c devices/adi_hal/
	cp ../../../drivers/platform/xilinx/gpio_extra.h devices/adi_hal/
	cp ../../../drivers/platform/xilinx/delay.c devices/adi_hal/
	cp ../../../drivers/axi_core/axi_adc_core/axi_adc_core.c devices/adi_hal/
	cp ../../../drivers/axi_core/axi_adc_core/axi_adc_core.h devices/adi_hal/
	cp ../../../drivers/axi_core/axi_dac_core/axi_dac_core.c devices/adi_hal/
	cp ../../../drivers/axi_core/axi_dac_core/axi_dac_core.h devices/adi_hal/
	cp ../../../drivers/axi_core/axi_dmac/axi_dmac.c devices/adi_hal/
	cp ../../../drivers/axi_core/axi_dmac/axi_dmac.h devices/adi_hal/
	cp ../../../drivers/axi_core/clk_axi_clkgen/clk_axi_clkgen.c devices/adi_hal/
	cp ../../../drivers/axi_core/clk_axi_clkgen/clk_axi_clkgen.h devices/adi_hal/
	cp ../../../drivers/axi_core/jesd204/axi_adxcvr.c devices/adi_hal/
	cp ../../../drivers/axi_core/jesd204/axi_adxcvr.h devices/adi_hal/
	cp ../../../drivers/axi_core/jesd204/axi_jesd204_rx.c devices/adi_hal/
	cp ../../../drivers/axi_core/jesd204/axi_jesd204_rx.h devices/adi_hal/
	cp ../../../drivers/axi_core/jesd204/axi_jesd204_tx.c devices/adi_hal/
	cp ../../../drivers/axi_core/jesd204/axi_jesd204_tx.h devices/adi_hal/
	cp ../../../drivers/axi_core/jesd204/xilinx_transceiver.c devices/adi_hal/
	cp ../../../drivers/axi_core/jesd204/xilinx_transceiver.h devices/adi_hal/
	cp ../../../drivers/frequency/ad9528/ad9528.h devices/adi_hal/
	cp ../../../drivers/frequency/ad9528/ad9528.c devices/adi_hal/
	cp ../../../drivers/rf-transceiver/talise/api/talise_agc.c devices/adi_hal/
	cp ../../../drivers/rf-transceiver/talise/api/talise_arm.c devices/adi_hal/
	cp ../../../drivers/rf-transceiver/talise/api/talise.c devices/adi_hal/
	cp ../../../drivers/rf-transceiver/talise/api/talise_cals.c devices/adi_hal/
	cp ../../../drivers/rf-transceiver/talise/api/talise_error.c devices/adi_hal/
	cp ../../../drivers/rf-transceiver/talise/api/talise_gpio.c devices/adi_hal/
	cp ../../../drivers/rf-transceiver/talise/api/talise_hal.c devices/adi_hal/
	cp ../../../drivers/rf-transceiver/talise/api/talise_jesd204.c devices/adi_hal/
	cp ../../../drivers/rf-transceiver/talise/api/talise_radioctrl.c devices/adi_hal/
	cp ../../../drivers/rf-transceiver/talise/api/talise_rx.c devices/adi_hal/
	cp ../../../drivers/rf-transceiver/talise/api/talise_tx.c devices/adi_hal/
	cp ../../../drivers/rf-transceiver/talise/api/talise_user.c devices/adi_hal/
	cp ../../../drivers/rf-transceiver/talise/api/talise_agc.h devices/adi_hal/
	cp ../../../drivers/rf-transceiver/talise/api/talise_agc_types.h devices/adi_hal/
	cp ../../../drivers/rf-transceiver/talise/api/talise_arm.h devices/adi_hal/
	cp ../../../drivers/rf-transceiver/talise/api/talise_arm_macros.h devices/adi_hal/
	cp ../../../drivers/rf-transceiver/talise/api/talise_arm_types.h devices/adi_hal/
	cp ../../../drivers/rf-transceiver/talise/api/talise_cals.h devices/adi_hal/
	cp ../../../drivers/rf-transceiver/talise/api/talise_cals_types.h devices/adi_hal/
	cp ../../../drivers/rf-transceiver/talise/api/talise_error.h devices/adi_hal/
	cp ../../../drivers/rf-transceiver/talise/api/talise_error_types.h devices/adi_hal/
	cp ../../../drivers/rf-transceiver/talise/api/talise_gpio.h devices/adi_hal/
	cp ../../../drivers/rf-transceiver/talise/api/talise_gpio_types.h devices/adi_hal/
	cp ../../../drivers/rf-transceiver/talise/api/talise.h devices/adi_hal/
	cp ../../../drivers/rf-transceiver/talise/api/talise_hal.h devices/adi_hal/
	cp ../../../drivers/rf-transceiver/talise/api/talise_jesd204.h devices/adi_hal/
	cp ../../../drivers/rf-transceiver/talise/api/talise_jesd204_types.h devices/adi_hal/
	cp ../../../drivers/rf-transceiver/talise/api/talise_radioctrl.h devices/adi_hal/
	cp ../../../drivers/rf-transceiver/talise/api/talise_radioctrl_types.h devices/adi_hal/
	cp ../../../drivers/rf-transceiver/talise/api/talise_reg_addr_macros.h devices/adi_hal/
	cp ../../../drivers/rf-transceiver/talise/api/talise_rx.h devices/adi_hal/
	cp ../../../drivers/rf-transceiver/talise/api/talise_rx_types.h devices/adi_hal/
	cp ../../../drivers/rf-transceiver/talise/api/talise_tx.h devices/adi_hal/
	cp ../../../drivers/rf-transceiver/talise/api/talise_tx_types.h devices/adi_hal/
	cp ../../../drivers/rf-transceiver/talise/api/talise_types.h devices/adi_hal/
	cp ../../../drivers/rf-transceiver/talise/api/talise_user.h devices/adi_hal/
	cp ../../../drivers/rf-transceiver/talise/api/talise_version.h devices/adi_hal/
	cp ../../../drivers/rf-transceiver/talise/firmware/talise_arm_binary.h devices/adi_hal/
	cp ../../../drivers/rf-transceiver/talise/firmware/talise_stream_binary.h devices/adi_hal/
	cp ../../../util/util.c devices/adi_hal/
	cp ../../../include/util.h devices/adi_hal/
#endif

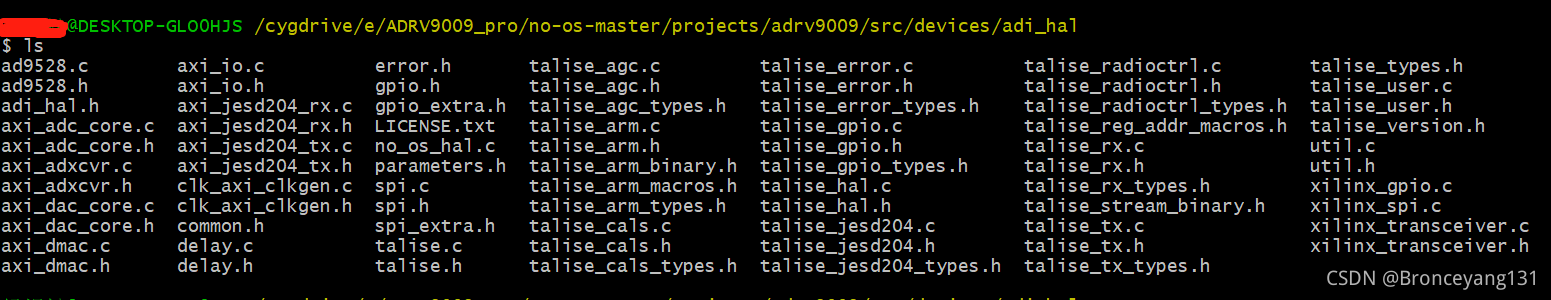

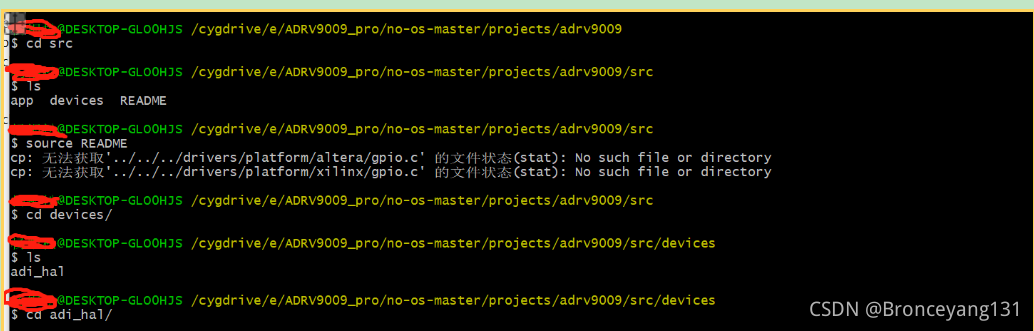

READE是一个脚本文件，大家可以直接source 一下就把所有需要用到的文件都复制过去了。可以ls查看一下：

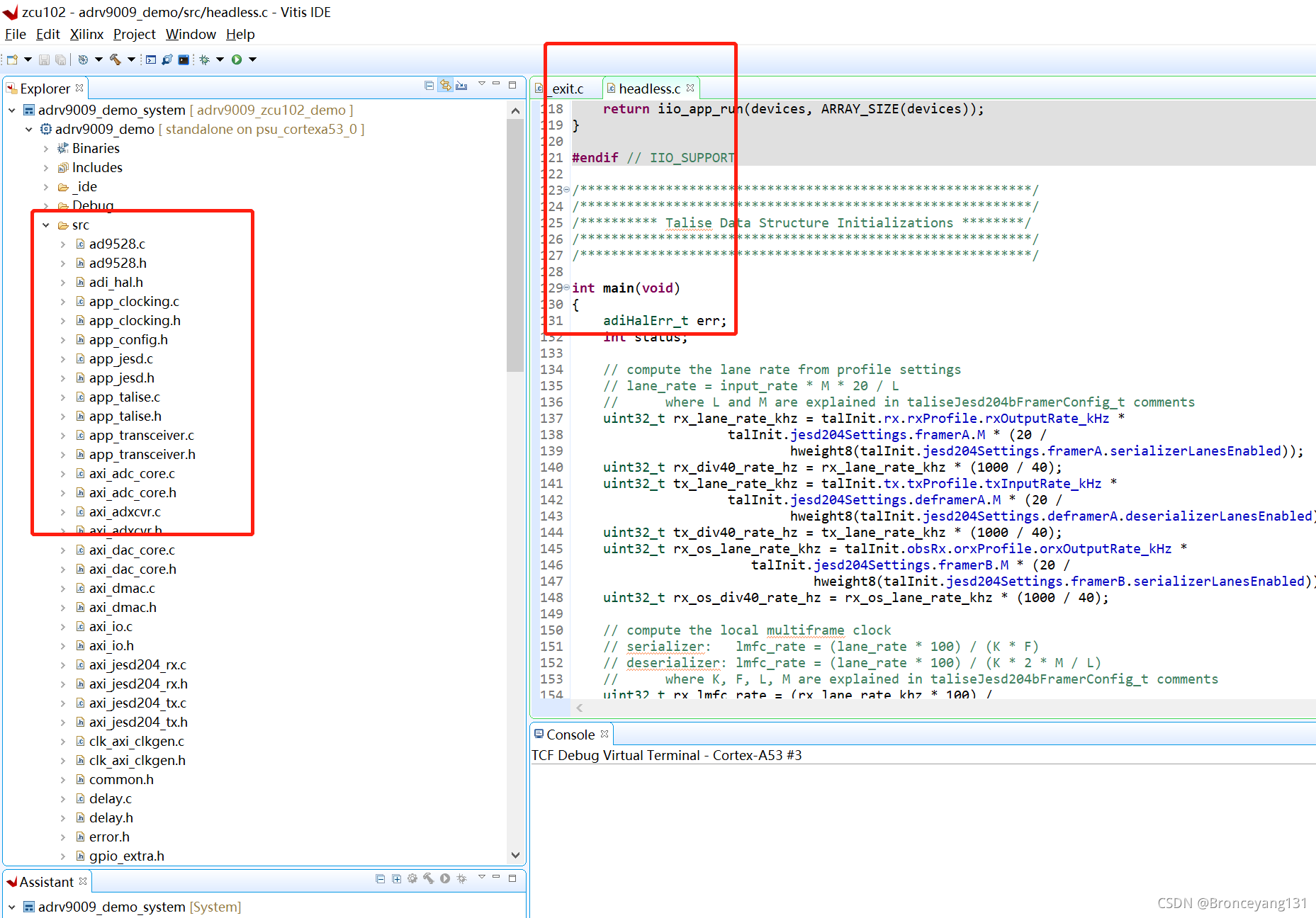

最后把adi_hal目录下的文件都复制到之前在vitis里面建立的应用程序的/src目录，进行编译一下检查错误就可以了，main()函数在headless.c文件中。

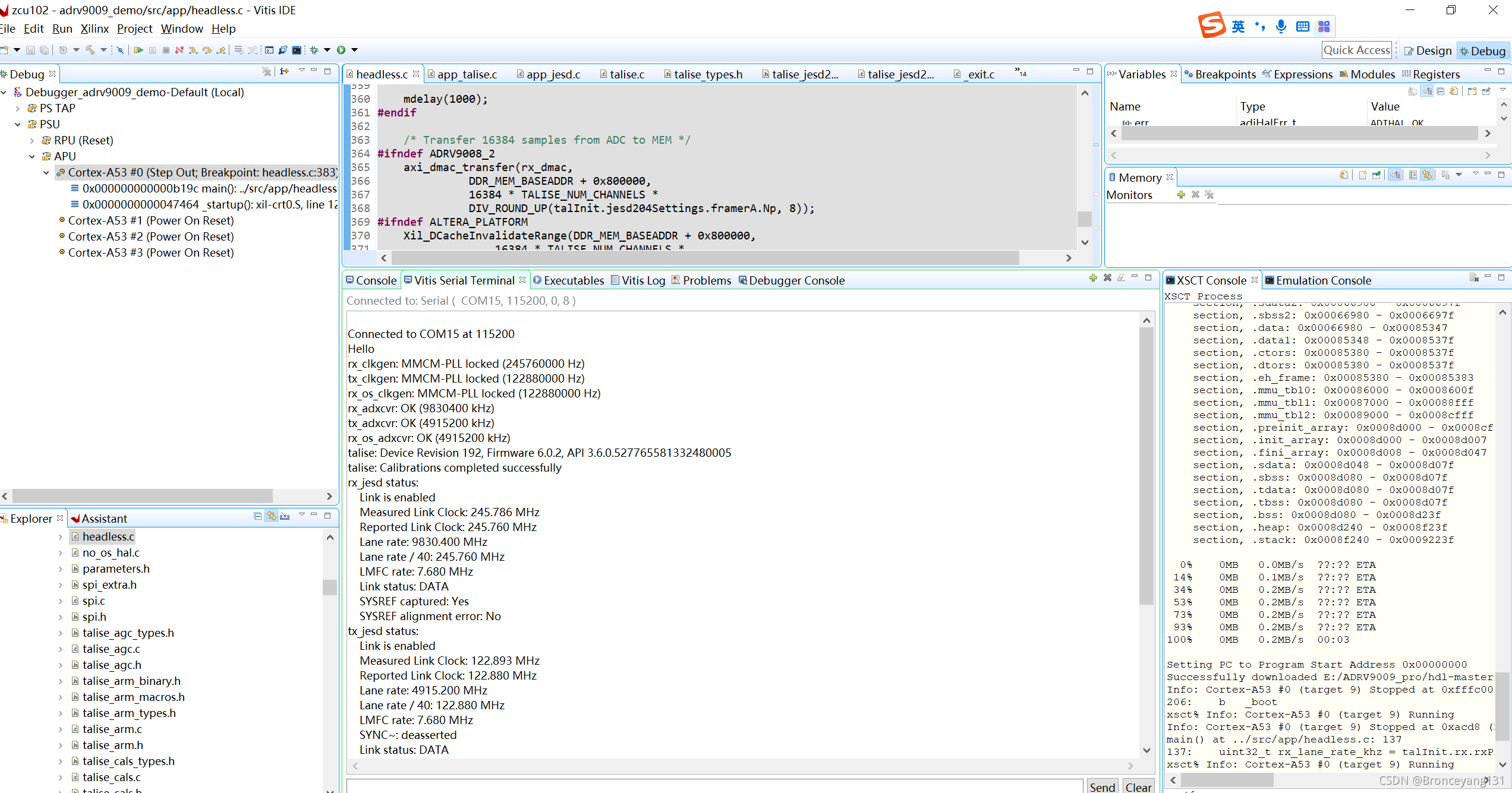

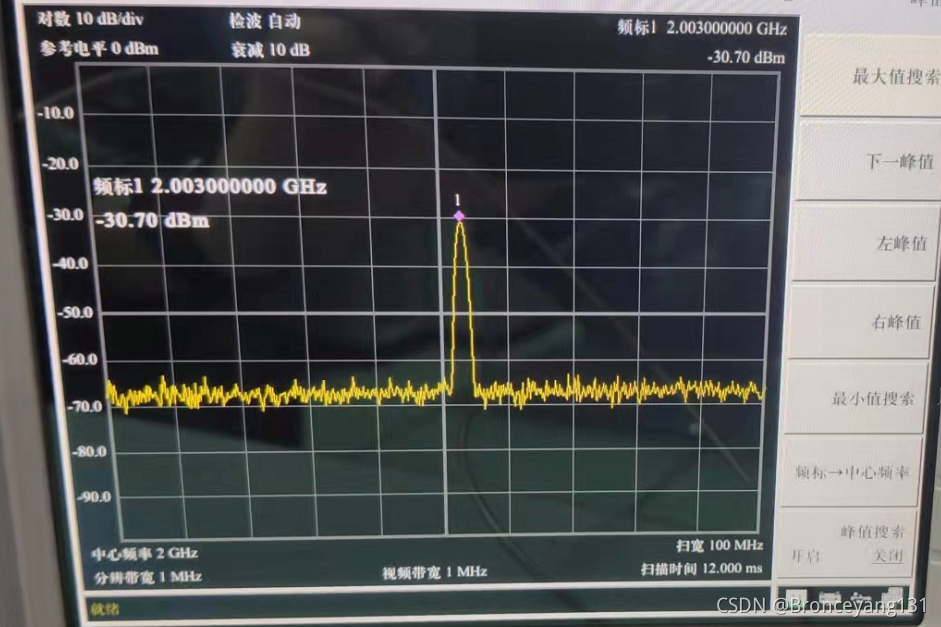

 编译、上板子，运行结果如下：

串口打印信息：

Hello
rx_clkgen: MMCM-PLL locked (245760000 Hz)
tx_clkgen: MMCM-PLL locked (122880000 Hz)
rx_os_clkgen: MMCM-PLL locked (122880000 Hz)
rx_adxcvr: OK (9830400 kHz)
tx_adxcvr: OK (4915200 kHz)
rx_os_adxcvr: OK (4915200 kHz)
talise: Device Revision 192, Firmware 6.0.2, API 3.6.0.527765581332480005
talise: Calibrations completed successfully
rx_jesd status:
	Link is enabled
	Measured Link Clock: 245.786 MHz
	Reported Link Clock: 245.760 MHz
	Lane rate: 9830.400 MHz
	Lane rate / 40: 245.760 MHz
	LMFC rate: 7.680 MHz
	Link status: DATA
	SYSREF captured: Yes
	SYSREF alignment error: No
tx_jesd status:
	Link is enabled
	Measured Link Clock: 122.893 MHz
	Reported Link Clock: 122.880 MHz
	Lane rate: 4915.200 MHz
	Lane rate / 40: 122.880 MHz
	LMFC rate: 7.680 MHz
	SYNC~: deasserted
	Link status: DATA
	SYSREF captured: Yes
	SYSREF alignment error: No
rx_os_jesd status:
	Link is enabled
	Measured Link Clock: 122.893 MHz
	Reported Link Clock: 122.880 MHz
	Lane rate: 4915.200 MHz
	Lane rate / 40: 122.880 MHz
	LMFC rate: 7.680 MHz
	Link status: DATA
	SYSREF captured: Yes
	SYSREF alignment error: No
tx_dac: Successfully initialized (245785522 Hz)
rx_adc: Successfully initialized (245785522 Hz)

频谱仪上观察到的频谱如下：

搭建ADRV9009_ZCU102工程的SDR平台
zhong_kai的博客
07-20 7818
搭建ADRV9009_ZCU102工程的SDR平台ADRV9009介绍搭建例程 ADRV9009介绍 ADRV9009是一款高集成度射频(RF)、捷变收发器，提供双通道发射器和接收器、集成式频率合成器以及数字信号处理功能。这款IC具备多样化的高性能和低功耗组合，以满足3G、4G和5G宏蜂窝时分双工(TDD)基站应用要求。 接收路径由两个独立的宽带宽、直接变频接收器组成，具有一流的动态范围。该...
zcu102+adrv9002官方参考设计（2019vivado版本）
08-23
zcu102+adrv9002官方参考设计（2019vivado版本）
no-OS-master.zip
08-30
ADI官方论坛找到的no-os AD9361驱动，原下载链接如下https://github.com/analogdevicesinc/no-OS。原论坛链接如下https://wiki.analog.com/resources/eval/user-guides/ad-fmcomms2-ebz/software/baremetal?doc=AD9361_Register_Map_Reference_Manual_UG-671.pdf#ad9361_no-os_api，GitHub下载速度太慢，mark一下。
ADRV9009调试完成
weixin_46182369的博客
06-20 2235
经过近一个月的调试，终于完成ADRV9009的收发调试，能够正常产生调制信号，更改载波频率，RX1/RX2和ORX1/ORX2都能接收调制信号，接收信号与发送信号相比，NMSE达到-32，下一步将用在预失真领域和频谱感知领域。
adrv9009使用记录
weixin_44874337的博客
01-12 2115
1.首先下载cygwin，CSDN可以直接搜索，按照对应的安装就可以，最后记得加一个make安装包，不然在make时候会导致指令不存在2.下载完成之后，去adi官网找到对应版本的adrv9009工程我得电脑是2018.3，需要下载这个：下载包在这里，不要点错了。
adrv9009_no-OS_PS端app_clocking.c梳理
lcy_0110的博客
05-09 1381
整体流程整理
ADRV9009文档
02-25
ADRV9009芯片资料 文档 The ADRV9009 is a highly integrated, radio frequency (RF), agile transceiver offering dual transmitters and receivers, integrated synthesizers, and digital signal processing functions. The IC delivers a versatile combination of high performance and low power consumption demanded by 3G, 4G, and 5G macro cell time division duplex (TDD) base station applications.
adrv9009_no-OS_headless.c理解
lcy_0110的博客
05-10 520
打开指令和数据 Cache ，初始化 platform（包含 SPI 和 GPIO）## 定义初始化参数和指针–adc和dac和dmac及struct xil_gpio_init_param hal_gpio_param。
ADRV9009和ZCU102开机测试
Bronceyang的博客
11-04 3066
参考链接：https://wiki.analog.com/resources/eval/user-guides/adrv9009/quickstart/zynqmp 一、制作SD卡启动文件 参考链接：https://wiki.analog.com/resources/tools-software/linux-software/zynq_images 1.下载最新版的zip文件（里面包含boot.bin image等文件），要求网速比较快，不然很难下载成功。 2.下载7—zip解压包，并安装，..
ADRV9009-W-PCBZ-Schematic-RevB.pdf
06-12
adrv9009芯片参考设计原理图，adrv9009参考demo板的设计范例， ad9009 射频前端设计范例；
zc706_adrv9009.rar
08-04
根据ADI 的github中的资源编译的ZC706+Adrv9009的裸板工程，工程包含HDL和裸板no-os的SDK工程
带有 IIO 驱动程序的 ADI硬件的 Python 接口（又名 peyote）_python_代码_下载
07-06
pyadi-iio：Analog Devices 用于具有工业 I/O 驱动程序的硬件的 python 接口 pyadi-iio 是一个用于 ADI 硬件的 python 抽象模块，带有 IIO 驱动程序，使它们更易于使用。libIIO 接口虽然非常灵活，但使用起来很麻烦，因为即使是简单的示例也需要大量的样板代码，尤其是在与缓冲区交互时。该模块具有针对特定部件和开发系统的自定义接口类，通常可以使它们更易于理解和使用。只需几行代码即可启动并运行设备： 更多详情、使用方法，请下载后阅读README.md文件
ADRV9009-SDCARD.zip
08-16
在官网下载的文档，有需要的还是去官网下载，那里面更全，更权威，而且是免费的！在这只是想保存一下资源。
ADRV9009_Transceiver_Evaluation_Software
最新发布
04-01
例如，在针对ZCU102平台上的ADRV9009启动测试教程中提到的具体步骤可作为参考[^2]: - 配置FPGA HDL项目； - 构建基于No-OS的应用程序框架； - 利用预构建的例子验证基本通信链路是否正常工作。 另外还有其他实际...
ADRV9009 HDL FPGA硬件参考设计
m0_46675760的博客
11-16 1783
该ADRV9009的HDL设计是围绕ARM核搭建的嵌入式系统。系统的结构框图如下所示。该器件的数字接口先由收发器 IP 处理，随后接入JESD204B和特定内核。由 IP 内的同一组收发器在 4 个发送、2 个接收和 2 个观测接收数据路径之间共用JESD204B通道。这些内核可通过 AXI-lite 接口进行编程。然后，将描述的数据传递到独立的DMA内核，用于发送、接收和观测接收路径。
adrv9009配置245.76MHZ时钟
qq_48328745的博客
09-10 1614
1.官方给定的SDK示例代码默认配置122.88MHZ ，这个主要是通过 talise_config.c中的结构体talInit 所确定的。今天需要验证高带宽的射频收发，需要将9009配置为245.76MHZ的时钟。因为这个是高速收发速率所以CPLL就不适用我们得使用QPLL来进行倍频，下图为配置的底层源码，所以修改为0就可以使用QPLL跑。最后在主函数headless.c中main修改一下配置的结构体就行，将talInit改成talInit2就行。最后成功配置为254.76MHZ的收发速率。
ADRV9009与ZCU102的原型验证工程详解
zhong_kai的博客
07-20 8864
1.9009开发板 adrv9009是目前性能较好的一款tranceiver。我手里使用的是9009的开发板。图片如下所示。 这款开发板拥有两发两收，同时还有两路观测接收，支持用于DPD算法验证。官方提供此块板子的所有详细资料，可以根据此进行开发。 2.在上一篇博客中，讲到了如何进行搭建一个zcu102+adrv9009的工程。这里可以说一下这个工程的一些细节介绍。我们可以从下面的图片中进行分析...
ADRV9009 项目系统架构——手册介绍
热门推荐
Bronceyang的博客
11-03 1万+
一、9009介绍 ADRV9009 是一款双通道 RF 发送器和接收器，带有一个观察接收器。 工作频率范围为 75 MHz 至 6 GHz 。该器件在其发射器上支持高达 450 MHz 的合成带宽。该设备的接收器部分既可以作为支持高达 200 MHz 带宽的双通道接收器运行，也可以作为支持高达 450 MHz 带宽的单通道观测接收器运行。接收器部分在时分双工 (TDD) 操作中在单通道和双通道模式之间切换，在接收器时隙期间使用双通道接收器模式，在收发器时隙中使用单通道观测接收器。单通道观测接收器可以选择
ADRV9009 8R8T 同步系统
weixin_29905597的博客
07-19 2075
1.FPGA处理器使用的是：XCZU9EG-2FFVB1156I，接口支持网卡，串口，预留的有光口，485，LVDS; 收发器：使用的ADRV9009 8 Rx 8Tx; 2.硬件主板 3.ADRV9009板 4.同步精度小于1度
评论 32
添加红包

请填写红包祝福语或标题

个

红包个数最小为10个

元

红包金额最低5元

当前余额3.43元 前往充值 >
需支付：10.00元
成就一亿技术人!
领取后你会自动成为博主和红包主的粉丝 规则
hope_wisdom
发出的红包

打赏作者

FPGA&SDR探索者

你的鼓励将是我创作的最大动力

¥1 ¥2 ¥4 ¥6 ¥10 ¥20
扫码支付：¥1
获取中
扫码支付

您的余额不足，请更换扫码支付或充值

打赏作者

实付元
使用余额支付
点击重新获取
扫码支付
钱包余额 0

抵扣说明：

1.余额是钱包充值的虚拟货币，按照1:1的比例进行支付金额的抵扣。
2.余额无法直接购买下载，可以购买VIP、付费专栏及课程。

余额充值
