【汽车故障诊断3】一文了解诊断故障码DTC状态位

在上篇 【汽车故障诊断2】一文了解诊断故障码DTC介绍DTC的基本概念，本篇文章将继续介绍DTC的其他信息：DTC状态位。

1 什么是DTC状态位

DTC状态位，即StatusOfDTC，是用来指示DTC所对应的故障是否发生，是否被确认等状态。DTC状态位包含1个字节数据长度，每一位都有具体的定义，如下所示：



但并不是每一位不一定都要使用，具体取决于各OEM的需求，在ISO14229-1中，除了bit3: ConfirmedDTC是强制约束外，其他都没有强制约束。

首先了解几个概念：测试（test），操作循环（operation cycle）和老化（aging）

• 测试，是指在一个操作循环内，在线诊断软件算法去判断一个组件或系统的故障状态的过程，在一个操作循环，有可能只跑一次测试，也有可能周期性循环地跑测试。

• 操作循环，定义了测试的开始和结束条件，车身与底盘域一般由OEM或者供应商自己确定(如上下电、休眠唤醒等)，对而动力域还会存在其它标准规定。

• 老化，被所记录的DTC，如果这个故障不再出现，那就不会一直被记录下去，这时需要通过一个过程：当测试结果连续出现多少次Passed，才可将这个DTC清除，这个过程就叫老化。多少次称为老化阈值。

接着下面开始详细介绍DTC状态每一位的定义：

1.0 DTC status bit0 : testFailed

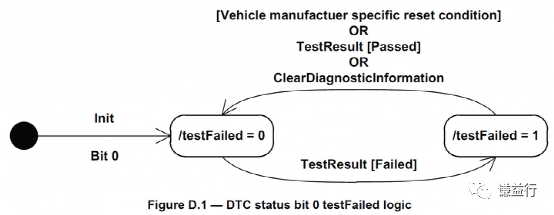

如果在最近的一次测试结果为Failed，那么相应DTC的状态位bit0就置1。当OEM定义的重置条件满足，或者最近的一次测试结果Passed，或者使用诊断设备执行了清除DTC指令，那么相应DTC的状态位bit0就重置为0，其切换逻辑如下所示，该位初始值为0。

source：ISO14229-1

1.1 DTC status bit1 :testFailedThisOperationCycle
