nRF52 DK 硬件介绍以及项目编译与仿真

目录

概述

1 硬件介绍

1.1 nRF52832

1.2 nRF52 DK硬件介绍

2 原理图介绍

2.1 主MCU系统

2.2 GPIO接口

3 创建和编译项目

3.1 创建项目

3.2 下载和调试代码

---

概述

本文主要介绍nRF52 DK 板卡的硬件结构，还介绍了nRF52832芯片的功能和详细参数，同时介绍了nRF52832的IO端口。基于VS-CODE创建一个项目，编译运行该项目的代码，并进行debug功能。

1 硬件介绍

1.1 nRF52832

nRF52832是一款通用的多协议SoC。它满足了需要高级低功耗蓝牙®功能、协议并发性和丰富外围设备和功能集的应用挑战。此外，它为闪存和RAM提供了大量内存。

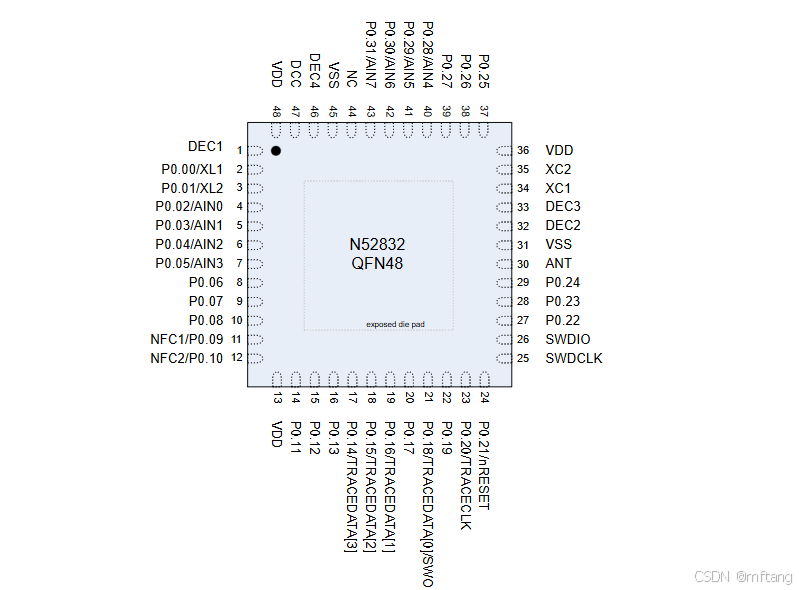

Pin	Name	Type	Description
Left Side of chip
1	DEC1	Power	0.9 V regulator digital supply decoupling
2	P0.00 XL1	Digital I/O Analog input	General purpose I/O Connection for 32.768 kHz crystal (LFXO)
3	P0.01 XL2	Digital I/O Analog input	General purpose I/O Connection for 32.768 kHz crystal (LFXO)
4	P0.02 AIN0	Digital I/O Analog input	General purpose I/O SAADC/COMP/LPCOMP input
5	P0.03 AIN1	Digital I/O Analog input	General purpose I/O SAADC/COMP/LPCOMP input
6	P0.04 AIN2	Digital I/O Analog input	General purpose I/O SAADC/COMP/LPCOMP input
7	P0.05 AIN3	Digital I/O Analog input	General purpose I/O SAADC/COMP/LPCOMP input
8	P0.06	Digital I/O	General purpose I/O
9	P0.07	Digital I/O	General purpose I/O
10	P0.08	Digital I/O	General purpose I/O
11	NFC1 P0.09	NFC input Digital I/O	NFC antenna connection General purpose I/O.
12	NFC2 P0.10	NFC input Digital I/O	NFC antenna connection General purpose I/O.

Bottom side of chip
13	VDD	Power	Power supply
14	P0.11	Digital I/O	General purpose I/O
15	P0.12	Digital I/O	General purpose I/O
16	P0.13	Digital I/O	General purpose I/O
17	P0.14 TRACEDATA[3]	Digital I/O	General purpose I/O Trace port output
18	P0.15 TRACEDATA[2]	Digital I/O	General purpose I/O Trace port output
19	P0.16 TRACEDATA[1]	Digital I/O	General purpose I/O Trace port output
20	P0.17	Digital I/O	General purpose I/O
21	P0.18 TRACEDATA[0] / SWO	Digital I/O	General purpose I/O Single wire output Trace port output
22	P0.19	Digital I/O	General purpose I/O
23	P0.20 TRACECLK	Digital I/O	General purpose I/O Trace port clock output
24	P0.21 nRESET	Digital I/O	General purpose I/O Configurable as pin reset
Right Side of chip
25	SWDCLK	Digital input	Serial wire debug clock input for debug and programming
26	SWDIO	Digital I/O	Serial wire debug I/O for debug and programming
27	P0.22	Digital I/O	General purpose I/O.
28	P0.23	Digital I/O	General purpose I/O.
29	P0.24	Digital I/O	General purpose I/O.
30	ANT	RF	Single-ended radio antenna connection
31	VSS	Power	Ground (Radio supply)
32	DEC2	Power	1.3 V regulator supply decoupling (Radio supply)
33	DEC3	Power	Power supply decoupling
34	XC1	Analog input	Connection for 32 MHz crystal
35	XC2	Analog input	Connection for 32 MHz crystal
36	VDD	Power	Power supply
Top side of chip
37	P0.25	Digital I/O	General purpose I/O.
38	P0.26	Digital I/O	General purpose I/O.
39	P0.27	Digital I/O	General purpose I/O.
40	P0.28 AIN4	Digital I/O Analog input	General purpose I/O. SAADC/COMP/LPCOMP input
41	P0.29 AIN5	Digital I/O Analog input	General purpose I/O. SAADC/COMP/LPCOMP input
42	P0.30 AIN6	Digital I/O Analog input	General purpose I/O. SAADC/COMP/LPCOMP input
43	P0.31 AIN7	Digital I/O Analog input	General purpose I/O pin. SAADC/COMP/LPCOMP input
44	NC		No connect Leave unconnected
45	VSS	Power	Ground
46	DEC4	Power	1.3 V regulator supply decoupling Input from DC/DC regulator Output from 1.3 V LDO
47	DCC	Power	DC/DC regulator output
48	VDD	Power	Power supply
Bottom of chip
Die pad	VSS	Power	Ground pad Exposed die pad must be connected to ground (VSS) for proper device operation.

nRF52832采用具有完全协议并发能力的多协议。它支持低功耗蓝牙，包括2 Mbps高传输速度。蓝牙Mesh可以与低功耗蓝牙同时运行，使智能手机能够配网、入网、配置和控制Mesh节点。还支持NFC、ANT和2.4 GHz专有协议。

它基于带有浮点单元的Arm® Cortex™-M4 CPU，主频为64 MHz。内置NFC-A标签用于简化的配对和支付解决方案。它有许多数字外设和接口，如用于数字麦克风和音频的PDM和I2S。

通过精密的片上自适应电源管理系统，实现了极低的功耗。

主要特点：

• 64 MHz Cortex-M4 with FPU
• 512/256 KB Flash, 64/32 KB RAM
• 2.4 GHz Transceiver
• 2 Mbps, 1 Mbps
• Bluetooth Low Energy
• Bluetooth mesh
• +4 dBm TX power
• 128-bit AES
• UART, SPI, TWI, PDM, I2S
• PWM
• 12-bit ADC
• NFC-A

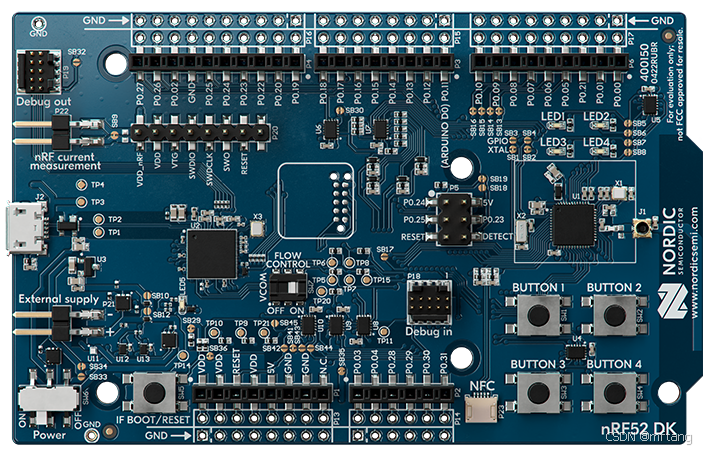

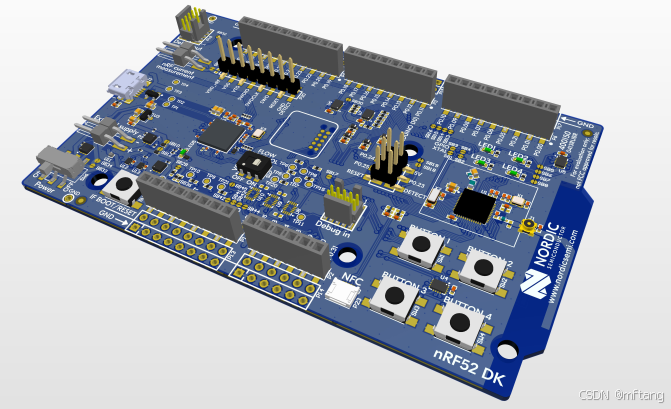

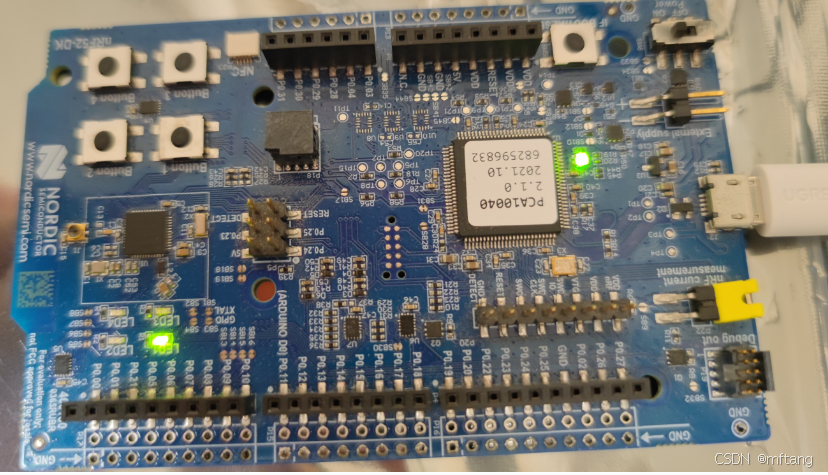

1.2 nRF52 DK硬件介绍

其是针对nRF52810和nRF52832 SoC的蓝牙LE和蓝牙mesh开发套件。nRF52 DK是一款多功能的开发板，适用于在nRF52805、nRF52810和nRF52832 SoC上进行低功耗蓝牙、蓝牙mesh、NFC、ANT和2.4 GHz私有的开发。

它有助于开发利用nRF52805、nRF52810和nRF52832 SoC的所有功能。它配有一个NFC天线，可以便捷的使用nRF52832上的NFC-A标签外设。所有GPIO都可以通过边缘连接器及插头引出，4个按钮和4个LED简化了与SoC之间的输出和输入。

它兼容Arduino Uno Revision 3，因而使其能够轻松安装第三方开发板。它附带了一个板载SEGGER J-Link调试器，允许用户通过调试插口对板载SoC和外部SoC进行编程和调试。它还可以直接与Power Profiler Kit和Power Profiler Kit II连接。

它可以使用USB供电，但也使用CR2032电池供电，以便在现场测试原型机。

支持SEGGER Embedded Studio、Keil、GCC和IAR IDE和工具链，请参阅IDE和工具链了解更多信息。 产品包装内含一块nRF52 开发板、一根NFC天线和一个CR2032电池。提供硬件布局和原理图。

 该板块的主要特征：

用于nRF52810和nRF52832 SoC的快速原型设计和开发解决方案，其主要特性如下：

---

■支持低功耗蓝牙、蓝牙mesh、ANT和2.4 GHz专有解决方案开发

■支持蓝牙5功能：2 Mbps、广播扩展和跳频算法＃2（CSA＃2）

■带有支持浮点运算的Arm® Cortex™ M4

■ DSP指令集

■与Arduino Uno Rev.3兼容，可与第三方开发板一起使用

■ 通过连接器提供全部I/O和接口

■ 支持Segger J-Link OB编程/调试

■支持外部电路板编程/调试

■ 集成式2.4GHz PCB天线

■ NFC天线

■ 外部NFC天线连接器

■ 用于射频（RF）测量的连接器

■功耗测量引脚

■ 硬币电池座

■ 从电池、USB或外部提供1.7-3.6V电压范围

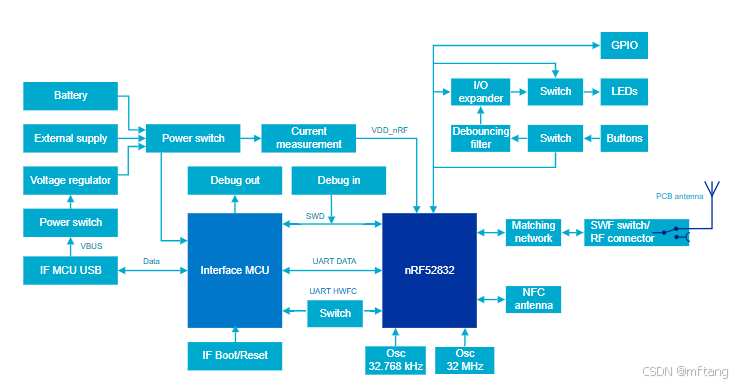

2 原理图介绍

2.1 主MCU系统

原理图的下载地址：

https://www.nordicsemi.com/Products/Development-hardware/nrf52-dk/download

MCU类型: nRF52832

主时钟： 32M Hz

（低功耗）时钟： 32.768k Hz

天线类型： 外置天线

2.2 GPIO接口

UART：   P0.5 ~ P0.8

按键端口： P0.13 ~  P0.16

外置LED接口： P0.17 ~  P0.20

I2C接口： SDA ----- P0.26

                  SCL ----- P0.27

GPIO	Part	Arduino signal
P0.13	BUTTON 1	D2
P0.14	BUTTON 2	D3
P0.15	BUTTON 3	D4
P0.16	BUTTON 4	D5
P0.17	LED1	D6
P0.18	LED2	D7
P0.19	LED3	D8
P0.20	LED4	D9

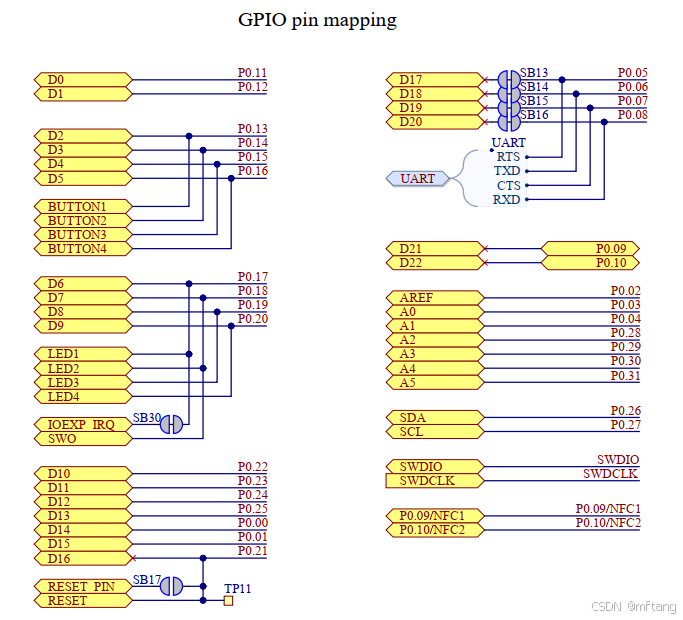

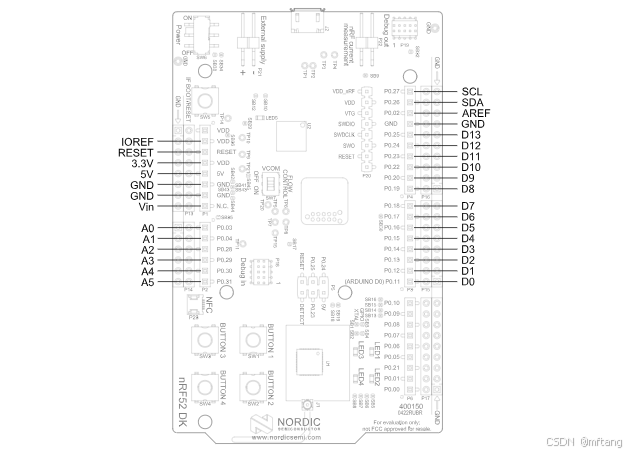

 当nRF52 DK与Arduino标准主板一起使用时，Arduino信号的路由如下图所示：

3 创建和编译项目

3.1 创建项目

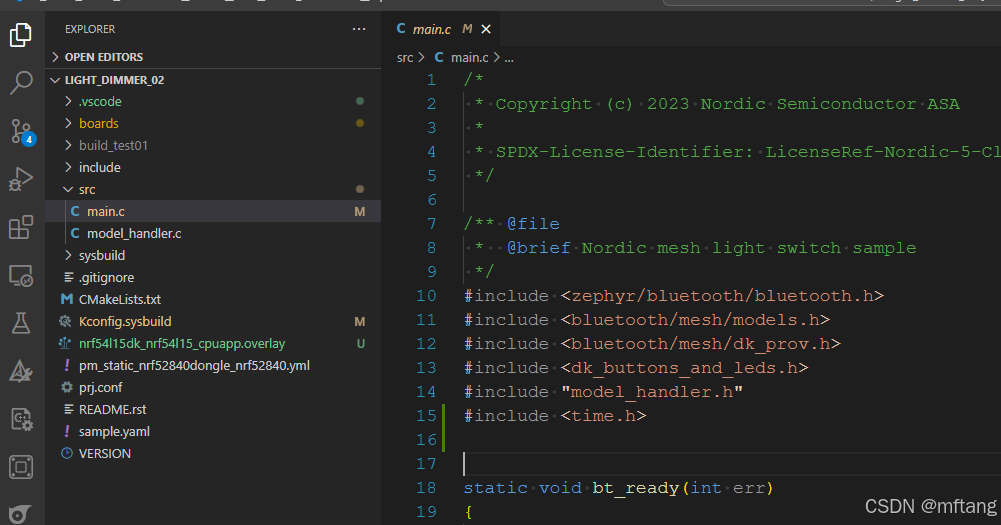

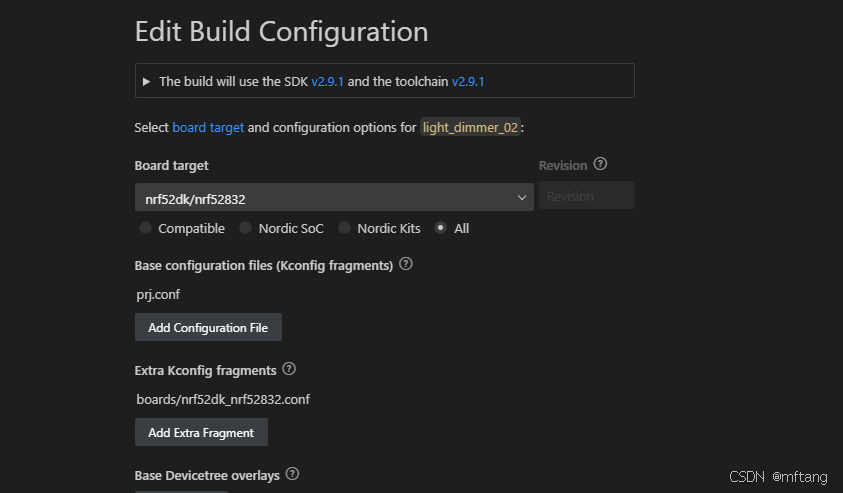

笔者以C:\ncs\v2.9.1\nrf\samples\bluetooth\peripheral_status 项目为例创建测试案例， 使用VS-Code打开项目，并配置相应的参数：

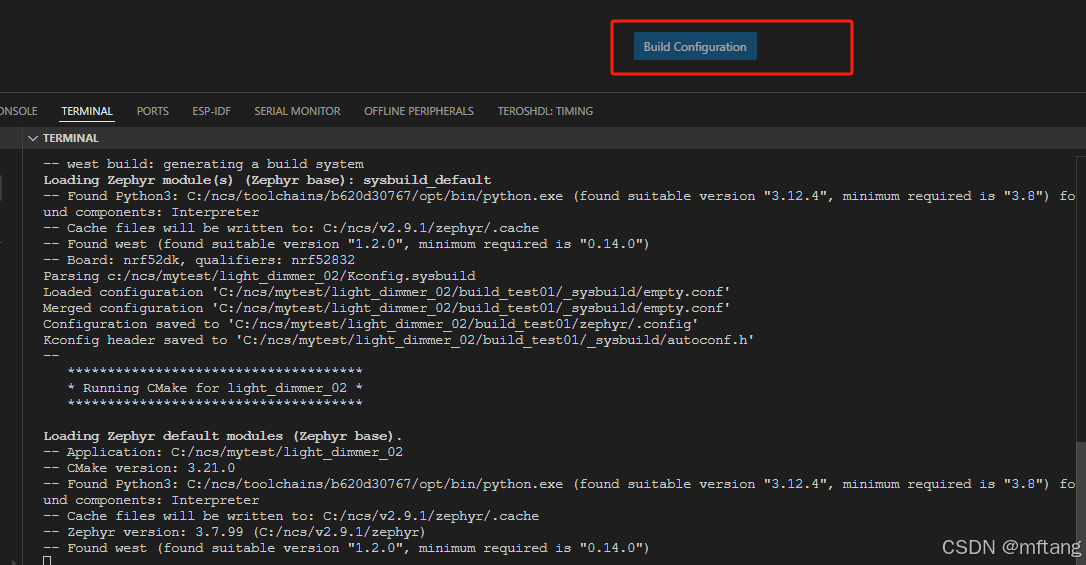

配置编译环境：

配置完成后，点击Build configuration 进行编译

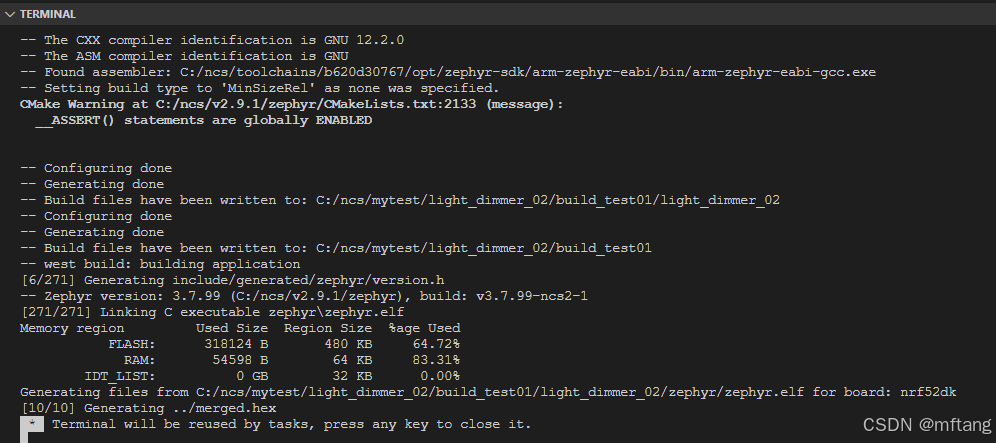

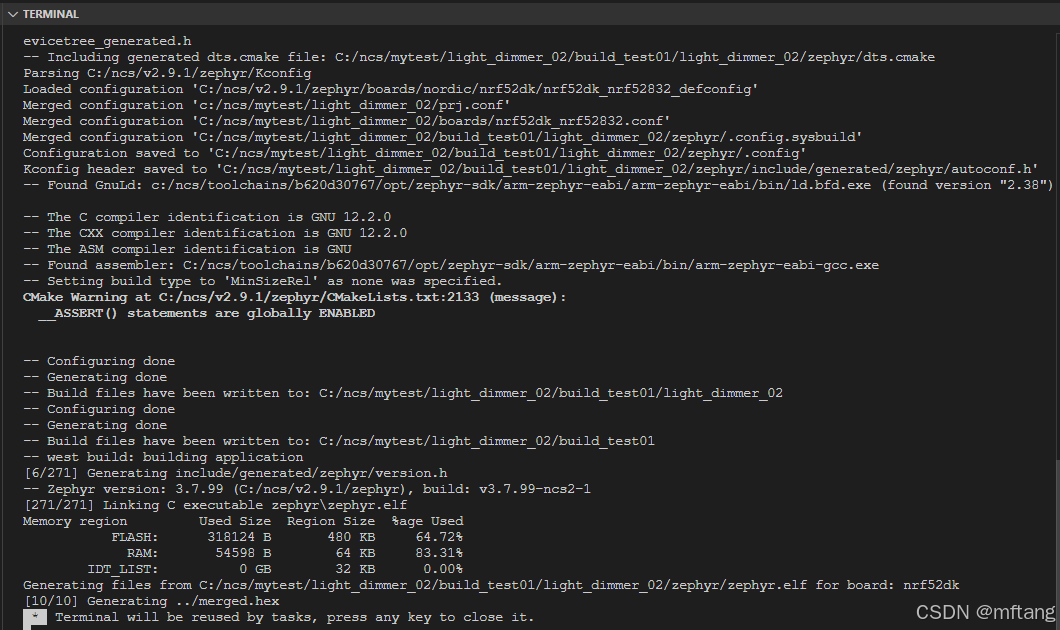

 代码编译完成后，会看见如下log：

3.2 下载和调试代码

1）下载代码

 编译完成后，可以看见生成代码的详细信息：

 下载代码到板卡中：

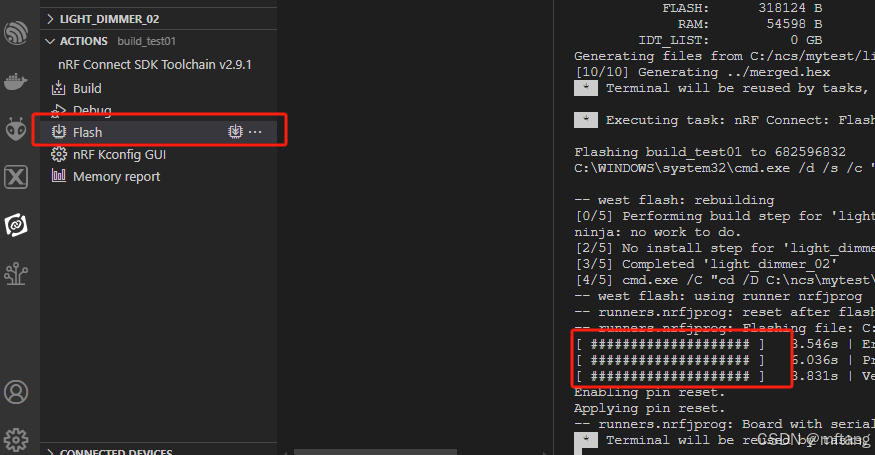

 下载代码到板卡中，下载完成后，可以看见如下log：

2） 调试代码

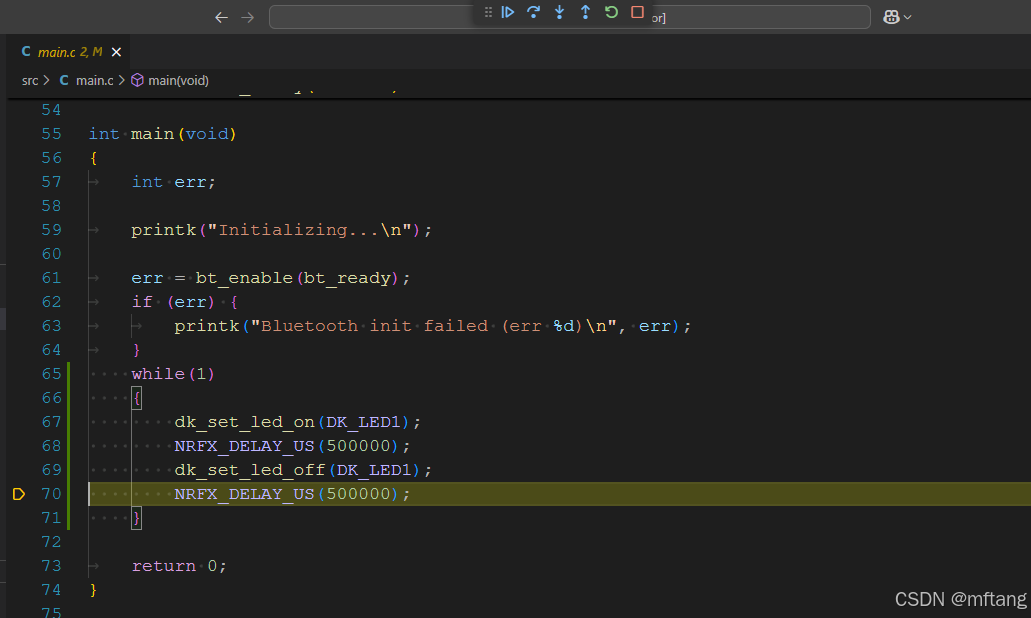

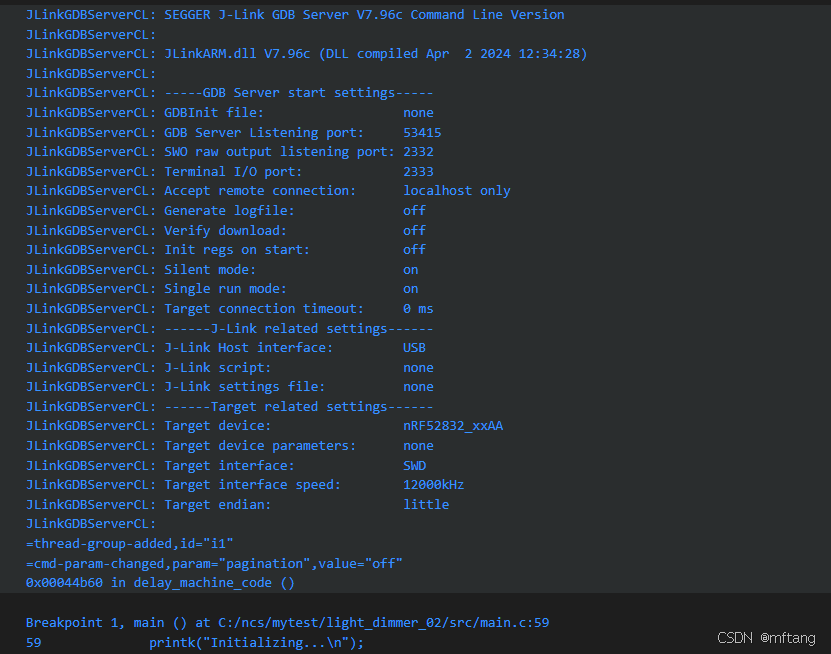

在VS-Code上可以看见调试端口，通过点击单步运行或者快速运行图标，进行调试或者快速运行代码。
