本文介绍了在PCB设计中快速测量距离的四种方法，包括使用快捷键Ctrl+M、菜单栏的报告-测量距离（快捷键RM）、测量（快捷键RP）及在绘制PCB时的放置-尺寸-线性（PDL）。这些技巧有助于提高设计效率。

摘要生成于 C知道，由 DeepSeek-R1 满血版支持，前往体验 >

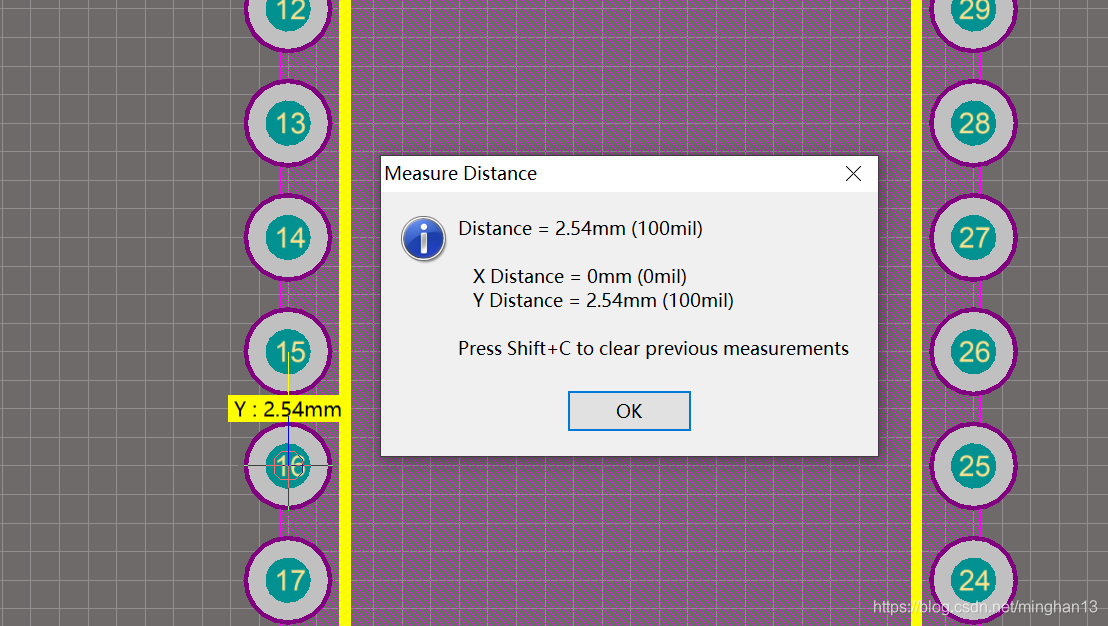

1，快捷键Ctrl + M
在这里插入图片描述
2，点击菜单栏的报告->测量距离（效果和1一样，快捷键RM）

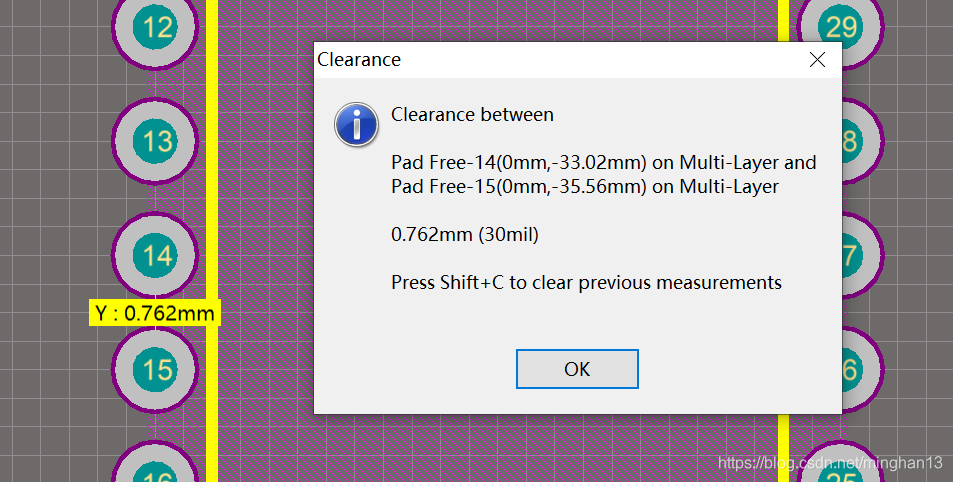

3，点击菜单栏的报告->测量（快捷键RP），这是测量两个焊盘的最小距离用的

在这里插入图片描述
4,在绘制PCB时也可以点击放置->尺寸->线性（PDL），也可以不是线性，而是角度等等，读者可以自己去看看。
