EPLAN 自定义部件列表

于 2025-02-15 19:46:49 发布
阅读量460 收藏
点赞数 7
分类专栏： EPLAN V2.7 文章标签： 制造
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.csdn.net/mmxxoo_xxmmp/article/details/145654341
版权

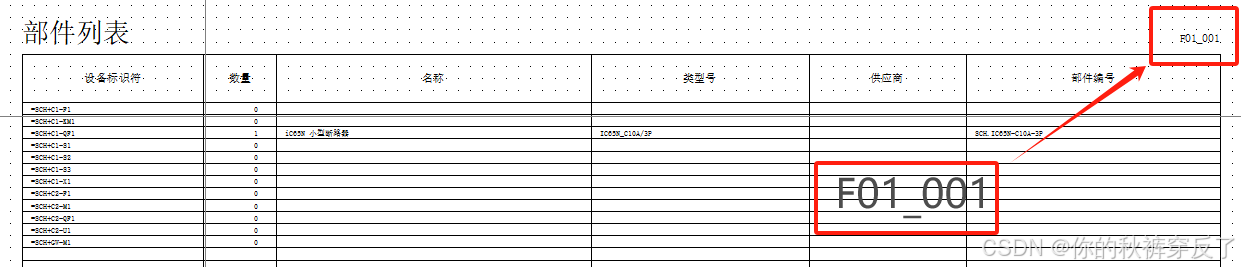

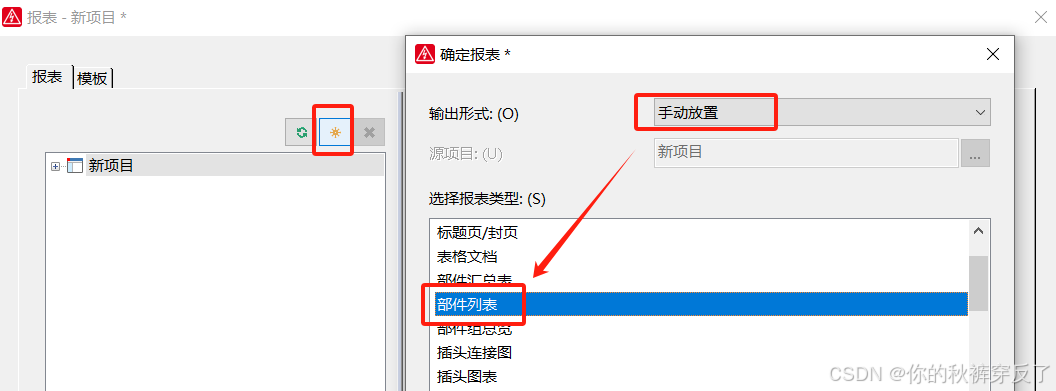

一， 生成系统自带的部件列表。发现太小了。可以看到表格名称为[F01_001]

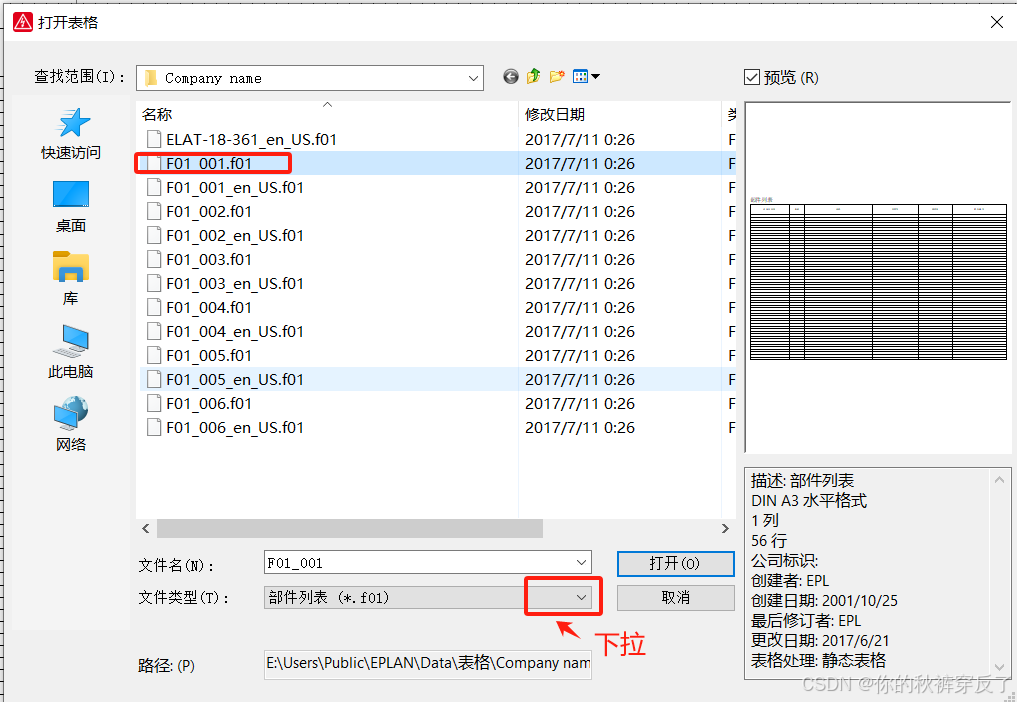

二， 打开系统自带的[F01_001]表格，作为参考

三.  自定义部件列表

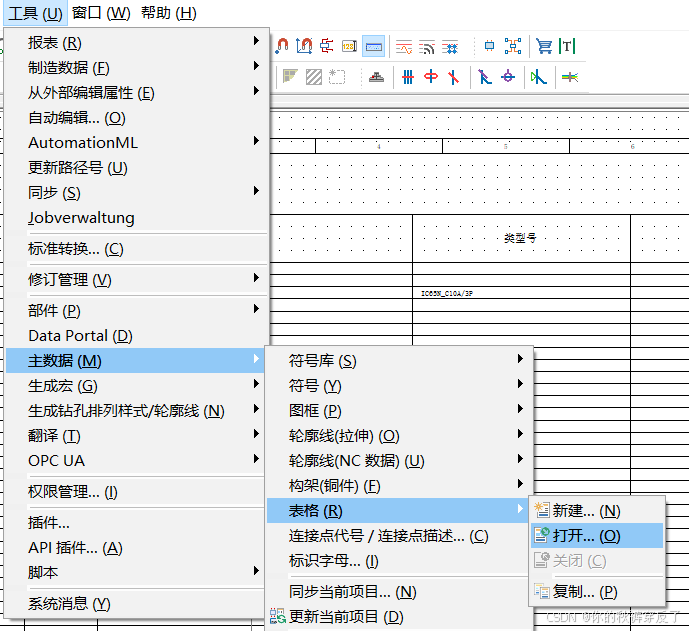

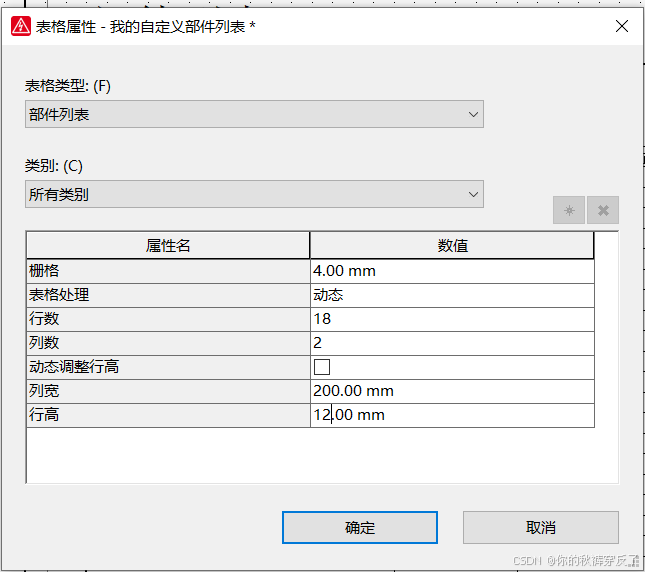

1. 工具--主数据--表格--新建

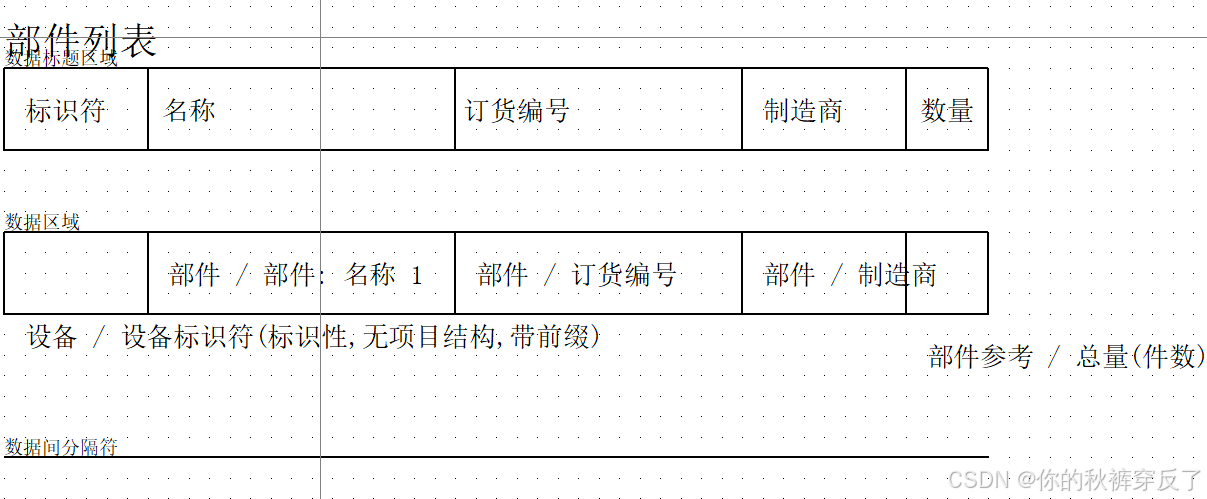

2. 绘制标题/表头，数据和分隔符（一顿复制粘贴）

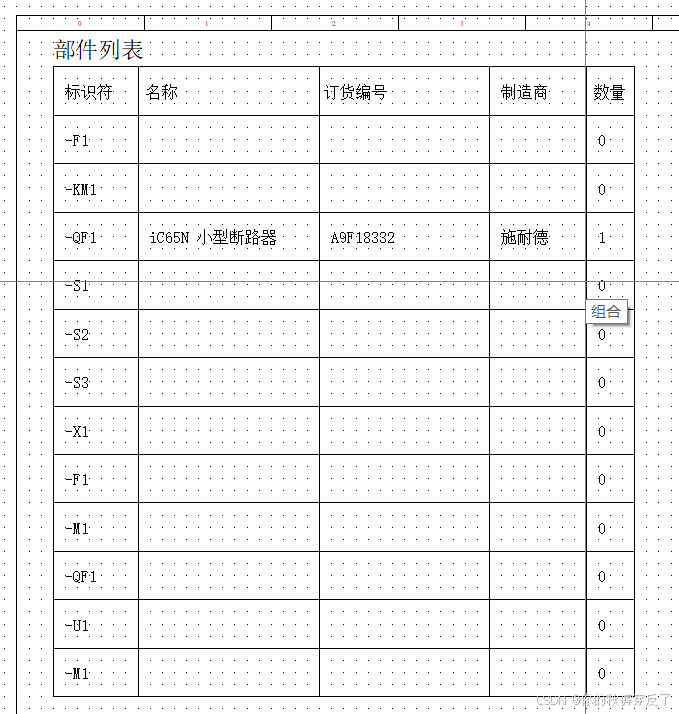

四， 应用
