【芯片前端】保持代码手感——跨异步DMUX

前言

同样是之前的网站，也PASS了网站的对比。不过呢，经过之前的“边长为5的等腰三角型”事件后，我对这网站的对比结果和PASS就不是那么信任了。具体是个什么事件呢，事情的经过是这个样子的，那一天我心血来潮看了看SHELL的题目：

打印边长为5的等腰三角形。

你的脚本应该输出

    *
   * *
  * * *
 * * * *
* * * * *

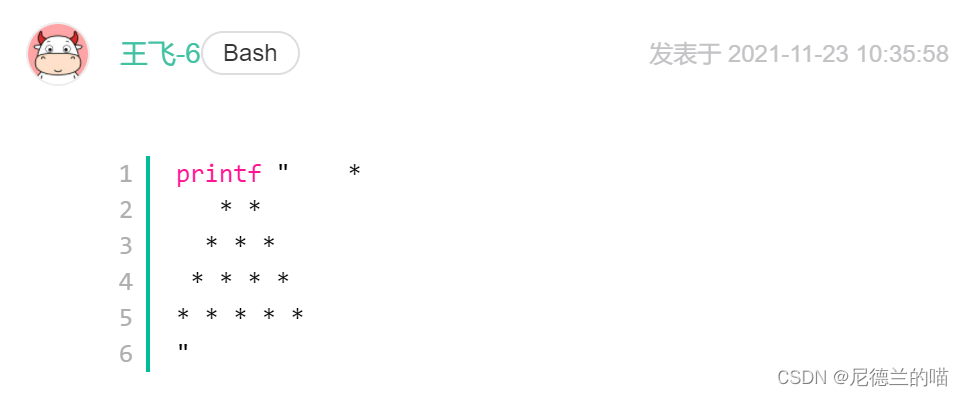

我一看这题有意思哈，然后手贱点开了评论：

啊啊啊哈哈哈哈哈哈嘎嘎嘎哈哈哈或哈哈奥奥奥或或过！

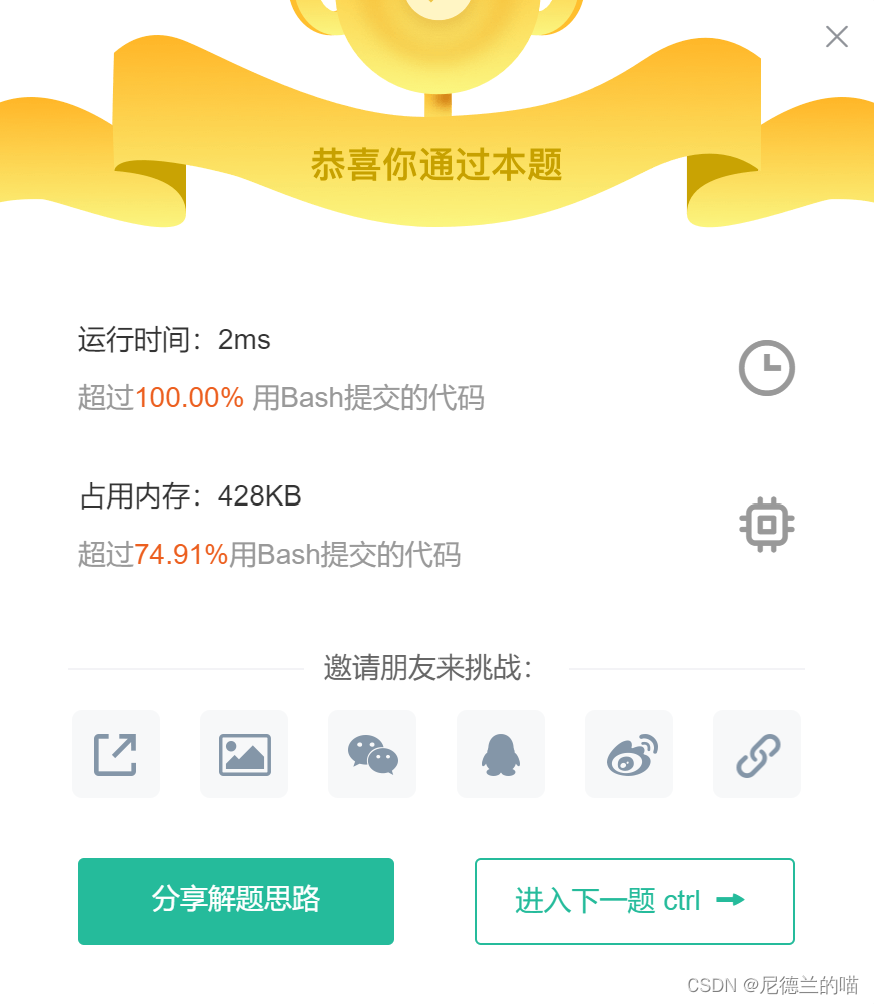

然后我头铁试了一下：

哈哈哈哈哈哈~~~空气中充满了欢快的气氛。

 所以呢这导致我对网站的评判结果不太信任，那么这个题就顺着说下我的解题好了，不保证一定是对的啊；

题目

题目如下：

在data_en为高期间，data_in将保持不变，data_en为高至少保持3个B时钟周期。表明，当data_en为高时，可将数据进行同步。

本题中data_in端数据变化频率很低，相邻两个数据间的变化，至少间隔10个B时钟周期。

接口如下：

module mux(
	input 				clk_a	,
	input 				clk_b	,
	input 				arstn	,
	input				brstn   ,
	input		[3:0]	data_in	,
	input               data_en ,

	output reg  [3:0] 	dataout
);
endmodule

解题思路

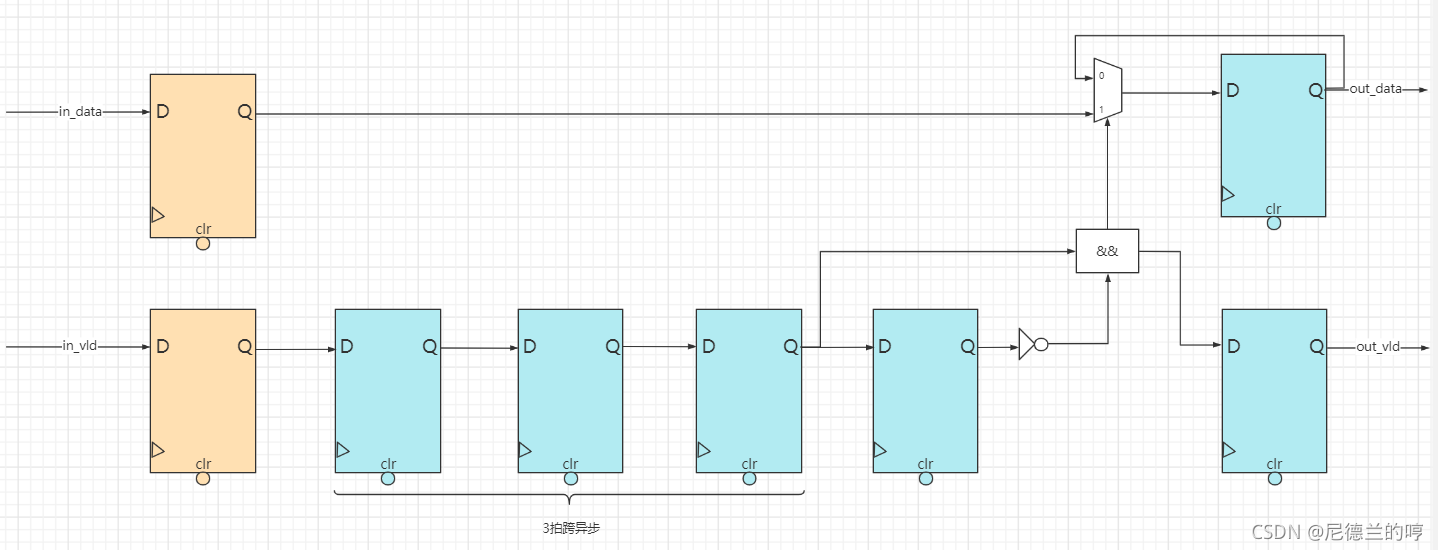

跨异步DUX结构，结构图应该还比较简单，之前的博文里总结过（如果结果想错了那就一条道走到黑吧~）：

【异步电路碎碎念4】 —— 跨异步的处理方法

 按照这个结构进行解题，先把跨异步打拍模块做出来。我希望做一个打拍可配置的单比特跨异步模块，所以很显然的我需要用到generate语法，但是这个语法我记得很差，尤其不知道怎么和always一起使用，基本就会例化模块，那么变通下，我先做寄存器模块（请忽略位宽不匹配问题）：

module dffr#(
	parameter WIDTH = 1
)(
	input clk,
	input rst_n,
	input  [WIDTH -1:0]in,
	output [WIDTH -1:0]out
);
reg [WIDTH -1:0]out;
always @(posedge clk or negedge rst_n)begin
	if(~rst_n) out <= 0;
	else       out <= in;
end
endmodule

有了打拍模块，做单比特跨异步模块就简单很多了：

module sync_cell #(
	parameter SYNC_CYC = 2
)(
	input  clk,
	input  rst_n,
	input  in,
	output out
);
wire [SYNC_CYC :0]in_dff;
assign in_dff[0] = in;
assign out = in_dff[SYNC_CYC];

genvar i;
generate
    for(i=1; i<=SYNC_CYC; i=i+1)begin: inst_rtl
        dffr u_dffr[i](clk, rst_n, in_dff[i-1], in_dff[i]);
    end
endgenerate
endmodule

那么接下来要做的就是把控制信号打拍送到B时钟域，然后检测信号上升沿，采样即可：

module mux(
	input 				clk_a	,
	input 				clk_b	,
	input 				arstn	,
	input				brstn   ,
	input		[3:0]	data_in	,
	input               data_en ,

	output reg  [3:0] 	dataout
);


wire data_en_sync;
wire data_en_sync_ff;
wire data_en_sync_ch;
sync_cell u_sync(clk_b, brstn, data_en, data_en_sync);
dffr u_data_en_sync_ff(clk_b, brstn, data_en_sync, data_en_sync_ff);

assign data_en_sync_ch = (data_en_sync == 1) && (data_en_sync_ff == 0);

always @(posedge clk_b or negedge brstn)begin
	if(~brstn)  			 dataout <= 0;
	else if(data_en_sync_ch) dataout <= data_in;
end

endmodule
