Catia/delmia使用指南针操作模型以及指南针的重置

最新推荐文章于 2024-06-14 08:52:11 发布
最新推荐文章于 2024-06-14 08:52:11 发布
阅读量756 收藏
点赞数 1
分类专栏： 机械制造机械原理CAD 文章标签： catia
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.csdn.net/moonlightpeng/article/details/139588819
版权

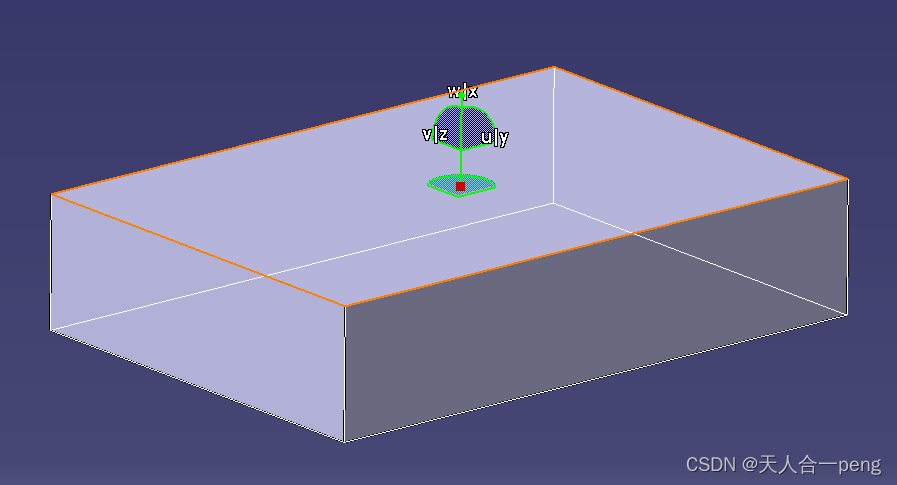

通过鼠标拖动指南针上面的红点就可以将其放到模型上

这样可以通过操作指南针操作模型

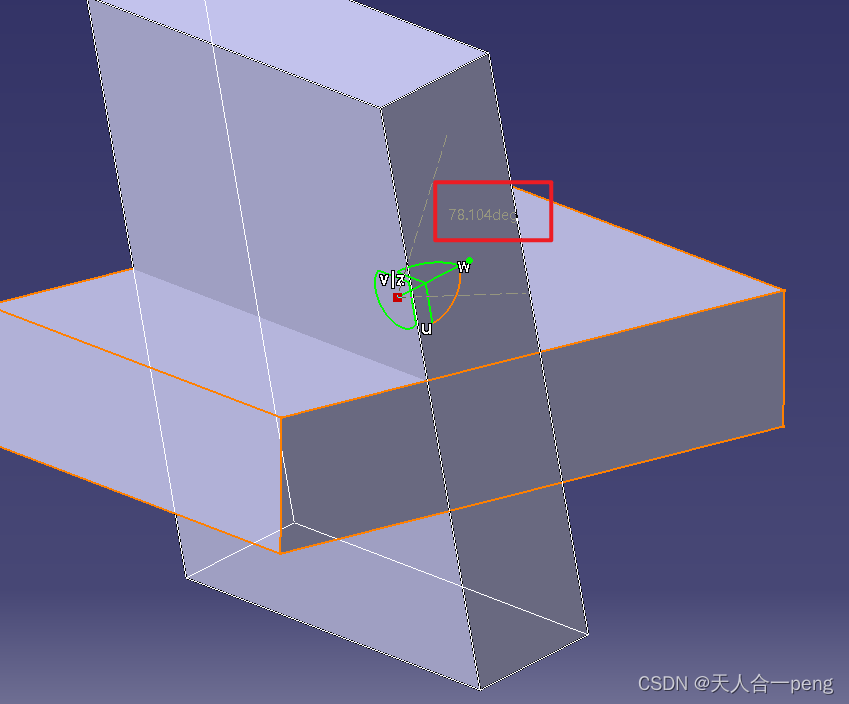

操作的过程中会实时的显示平移或旋转的距离或比例。

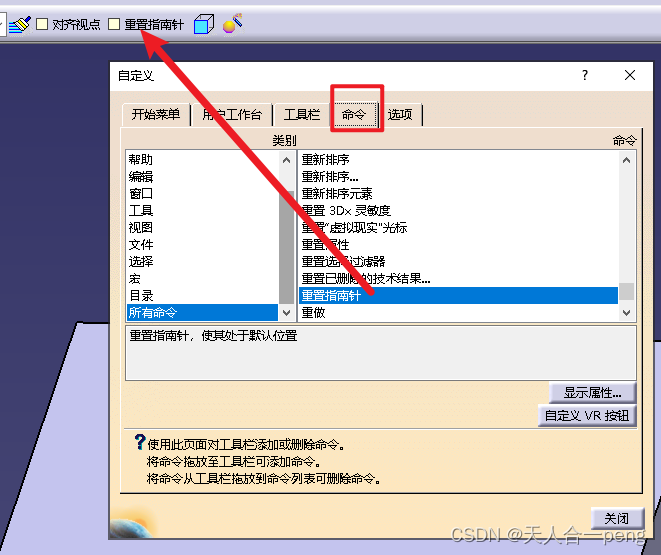

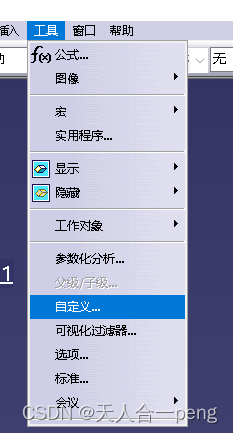

如果操作完成，不用指南针了，可以把指南针拖拽至右上角。或者通过快捷命令完成
