1 将零件导入进来后

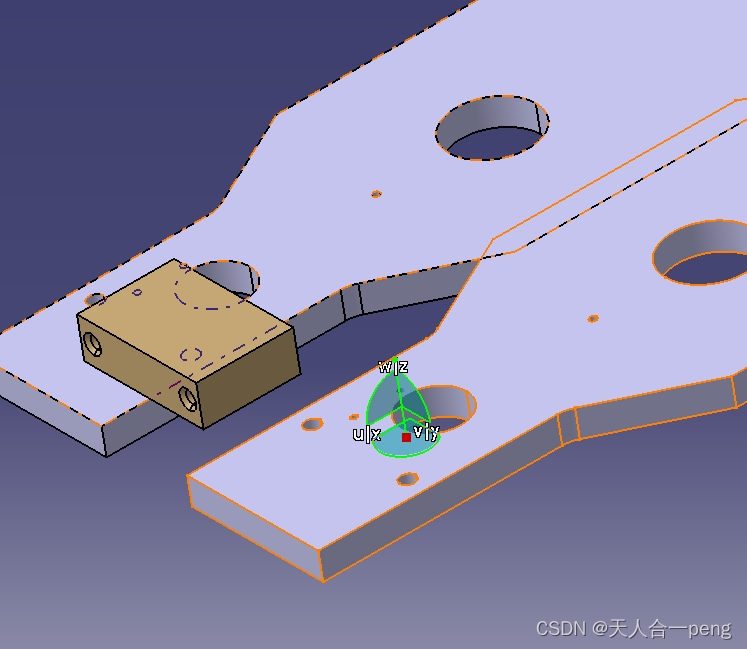

2 把指南针移动到零件上

具体移动哪个可以通过模型树点击选中，选中那个就可以移动那个。

这种情况需要注意的是

需要双击选择要移动零件的父节点

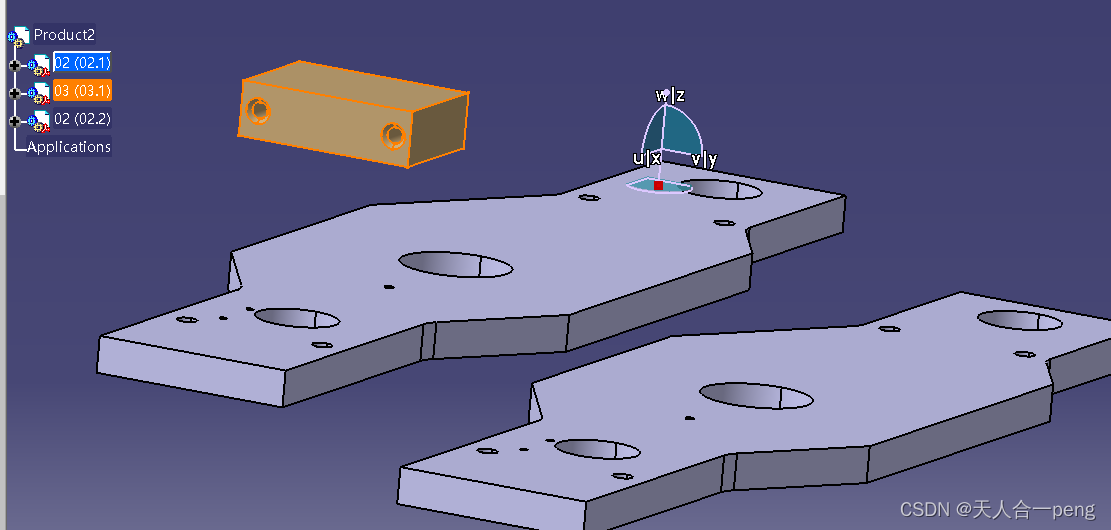

如下图，Product2蓝色表示是激活的，这样才可以单击选中下面的零件后通过指南针操作。

否则如果激活的是下南的零件那不能操作
