TSN是Time-Sensitive Networking(时间敏感网络)的缩写，它是IEEE Standard对Ethernet的一种扩展。相对与传统的以太网而言，它具有以下几个特点：

1.确定性

2.实时性

3.厂商独立

4.混流传输

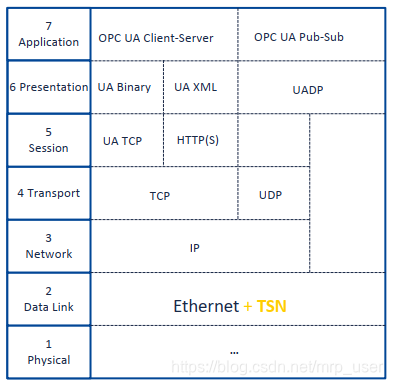

从ISO OSI网络协议模型角度看，TSN工作在L2层(数据链路层)，

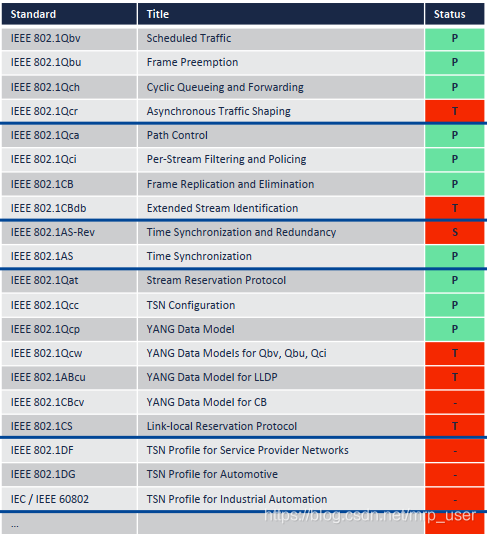

TSN协议族一直在发展和修订中，目前协议族各个子协议状态如下，

P：已发部

T：投票中

S：发起投票
