CAN报文解析SIGNAL的C语言实现

在开发汽车控制器的过程中，不可避免要使用CAN通信，而CAN通信又需要使用CAN矩阵和DBC来约束各个控制器之间的数据传输格式和协议。

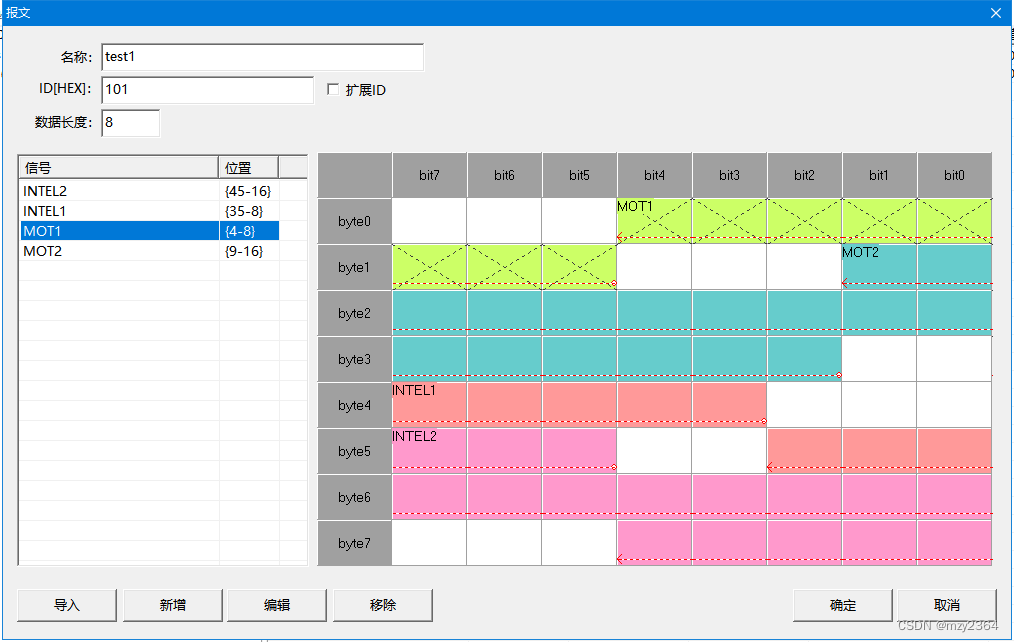

DBC里面的signal有Intel和Motorola两种格式，下面用一个图来展示两种格式的排列区别

Intel格式

信号的高位在高字节的高位，信号的低位在低字节的低位，如图的INTEL1，箭头由低位指向高位。

Motorola格式

信号的高位在低字节的高位，信号的低位在高字节的高位

具体的理解要根据CAN矩阵的MAP图来理解，下面来分析下根据8字节原始报文解析对应signal的过程。

在写代码之前，我们还需要了解关于signal的一些基本知识

起始位：start_bit，这个范围一般是0-64，表示siganl在64bit里面最低有效位，有时候的起始位也表示在起始字节里面的最低有效位

起始字节：start_byte，signal的最低有效位所在的字节

长度：信号占用的长度，嵌入式系统里面一般是1-32

精度和偏移：由于CAN报文里面是无法发送浮点数和负数，所以在原始CAN报文的基础上增加一个精度的概念，发送方按照精度和偏移将浮点数或者负数进行计算后填充到CAN报文，接收方再按照精度和偏移计算后取出真实数据

第一种方法：这是公司里面同事不知道从哪搞来的代码，我的项目中直接沿用了

以Intel格式为例，8个字节数组里面共有64个bit，Intel格式的signal占用的bit永远是连续的，而且start_bit就是signal的最低位，那么理所当然我们可以想到，我们只需要把8个字节数组转成64bit，然后根据signal的起始位和信号长度从64bit里面拿对应的值就可以了。代码实现如下：

uint32_t get_data_from_char_array_intel(uint8_t *raw,
										uint8_t raw_size,
										uint8_t start_byte,
										uint8_t start_bit,
										uint8_t bit_length)
{
	unsigned char data_bit[64] = {0};
	int j, k=0;

	for(j=0;j<raw_size;j++) /* byte */
	{
		for(k=0;k<8;k++) /* bit */
		{
			data_bit[j*8 + k] = get_bit_in_integer(raw[j], k);
		}
	}

	int raw_start_bit = start_byte*8 + start_bit;
	int raw_end_bit = raw_start_bit + (bit_length - 1);

	unsigned int temp = 0;
	for(j=raw_start_bit,k=0;j<=raw_end_bit;j++,k++)
	{
		temp += data_bit[j] << k;
	}

	return temp;
}

这种方式简单粗暴，直接转成64长度的数组，然后按起始字节和长度从数组里面取数据出来即可。

这个代码在TBOX上面跑的时候，没有任何问题，所以想也没想直接移植到我的控制器里面，知道有一天，测试反馈我说，我们的控制器总是比别人慢半拍，因为控制器里面有很多CAN报文需要解析，signal也比较多，于是分析解析的代码，仔细看才知道，这个代码没执行一次，避免不了8*8的一个for循环，如果一个CAN报文里面有64个signal，那这个运算量就非常庞大，会导致整个程序运行速度变慢。

第二种方法：

于是开始优化代码，优化方向是先把8字节数组转64字节数组这个计算先去掉，既然是按bit从8字节数组里面取数据，那么就根据起始字节和长度，从起始字节里面的最低位开始取数据，然后bit自增，增加到7以后byte就自增，bit归0继续取数据，直到结束。

以上面图中的INTEL2信号为例，start_byte = 5; start_bit = 5; length = 16; 取值步骤如下：

取byte 5 的 bit 5 作为第 0 位

取byte 5 的 bit 6 作为第 1 位

取byte 5 的 bit 7 作为第 2 位

（byte++; bit=0;）

取byte 6 的 bit 0 作为第 3 位

...

取byte 7 的 bit 4 作为第 15位

根据以上取值步骤，只需要根据信号长度，从指定字节的指定位取值，然后向左偏移后跟结果进行或运算即可。

代码如下：

uint32_t get_data_from_char_array_intel(uint8_t *raw,
										uint8_t raw_size,
										uint8_t start_byte,
										uint8_t start_bit,
										uint8_t bit_length)
{
	(void)raw_size;
	uint32_t i = 0;

	uint8_t byte_index = start_byte;	/* start from 0 */
	uint8_t bit_index = start_bit;	/* range 0-7 */
	uint32_t ret_val = 0;

	for(i = 0; i < bit_length; i++)
	{
		ret_val |= ((raw[byte_index] >> bit_index)&0X01) << i;
		if (bit_index++ >= 7)
		{
			bit_index = 0;
			byte_index++;
		}
	}

	return ret_val;
}

上面代码中，根据信号的长度，依次从指定字节获取对应的bit，然后进行左移后跟ret_val进行或运算。

Motorola格式的解析也是一样的，只是取值的顺序有变化，字节内的bit增长方式也有变化，按上述方式取值的话，先取起始字节的起始位作为返回值的最高位，然后bit减一，bit到0后byte++，bit从7开始取值，直到取值完成。

以上面图中的MOT2信号为例，start_byte = 1; start_bit = 1; length = 16; 取值步骤如下：

取byte 1 的 bit 1 作为第 15 位

取byte 1 的 bit 0 作为第 14 位

（byte++; bit=7;）

取byte 2 的 bit 7 作为第 13 位

...

取byte 3 的 bit 2 作为第 0 位

实现代码如下：

uint32_t get_data_from_char_array_motorola(	uint8_t *raw,
                                            uint8_t raw_size,
                                            uint8_t start_byte,
                                            uint8_t start_bit,
                                            uint8_t bit_length)
{
    (void)raw_size;
    uint32_t i = 0;

    uint8_t byte_index = start_byte;	/* start from 0 */
    uint8_t bit_index = start_bit;		/* range 0-7 */
    uint32_t ret_val = 0;


    for(i = 0; i < bit_length; i++)
    {
        ret_val |= ((raw[byte_index] >> bit_index)&0X01) << (bit_length - i - 1);
        if (bit_index == 0)
        {
            bit_index = 7;
            byte_index++;
        }
        else
        {
            bit_index--;
        }
    }

    return ret_val;
}

两种方式的区别就是第一次取值是返回值的最低位还是最高位，byte内bit的增长方式是正增长还是负增长。

经过以上优化以后，程序的实时性就满足要求了。

第三种方法：

第二种方式有一个缺点就是每次调用这个解析函数的时候，必不可少的是这个for循环次数必定跟信号的长度相等，如果信号都是32位的，那么这个for循环还是要调用32次。于是继续优化代码，思路如下，直接来看下上面图中INTEL2信号的解析方式：

uint16_t value = 0;

value |= buf[5] >> 5;
value |= (uint32_t)buf[6] << 3;
value |= (uint32_t)(buf[7]&0X1F) << 11;

采用这种方法，一个4字节的signal，最多执行5次或运算就行了，执行效率大大提高，具体代码就不贴了，根据这个思路就可以写出对应的代码。
