＜工控＞＜PLC＞信捷PLC使用串口485与超声波传感器通讯实例

已于 2024-05-22 13:07:46 修改
阅读量3.7k 收藏 3
点赞数
分类专栏： PLC使用实例分享 文章标签： 自动化 PLC 串口 485 通讯协议
于 2023-06-13 13:28:58 首次发布
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.csdn.net/normer123456/article/details/131186181
版权
本文介绍了如何使用信捷XL3-32PLC通过串口485与超声波传感器进行通讯。内容涉及硬件接线、串口调试、高低字节顺序问题以及传感器自定义协议的理解与应用。在通讯过程中，需要注意PLC发送和接收数据的字节顺序调整，以确保正确解析传感器返回的测量值。

摘要生成于 C知道 ，由 DeepSeek-R1 满血版支持， 前往体验 >

使用信捷的XL3-32PLC，XL3支持串口通讯。用来与国产超声波检测传感器进行通讯。

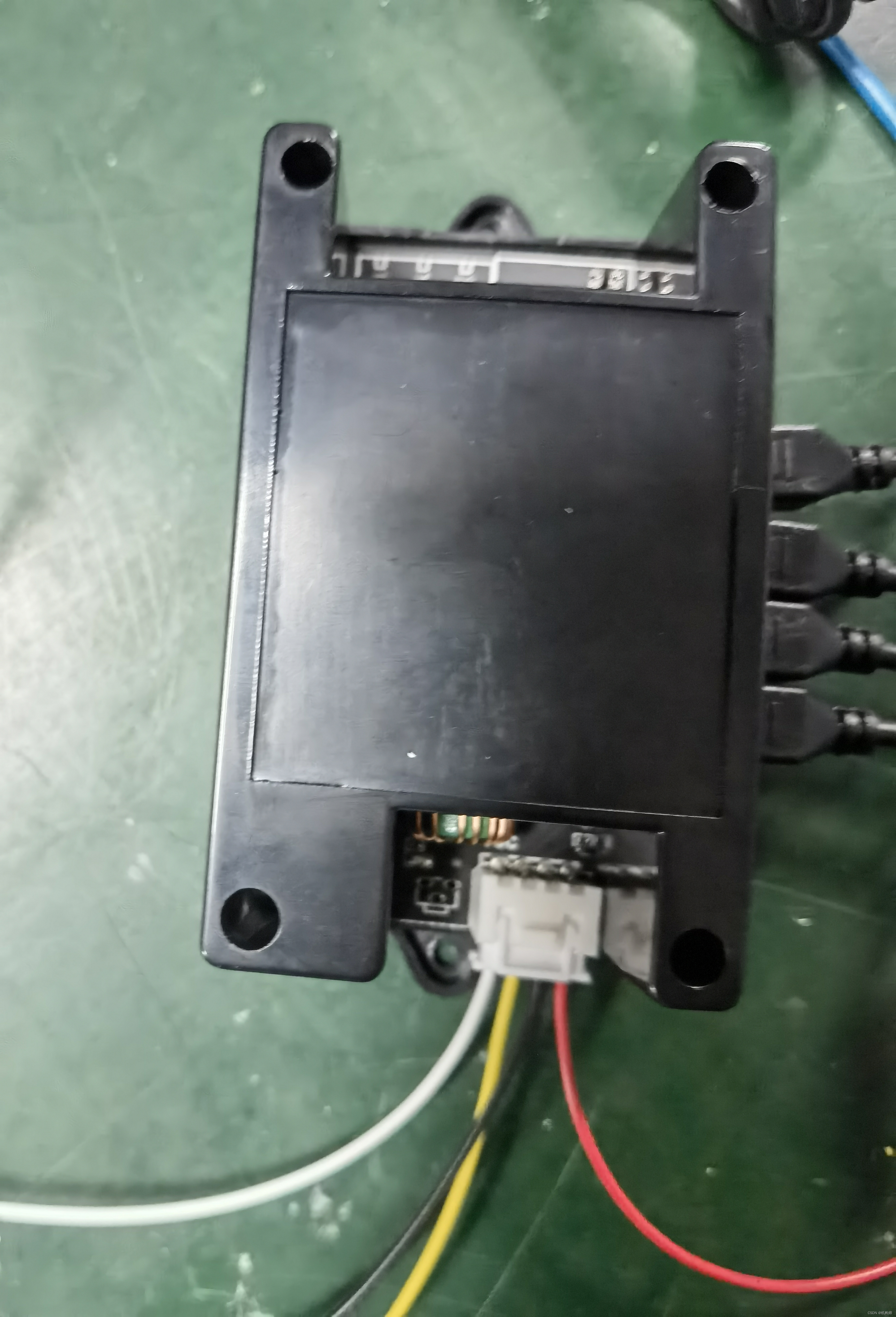

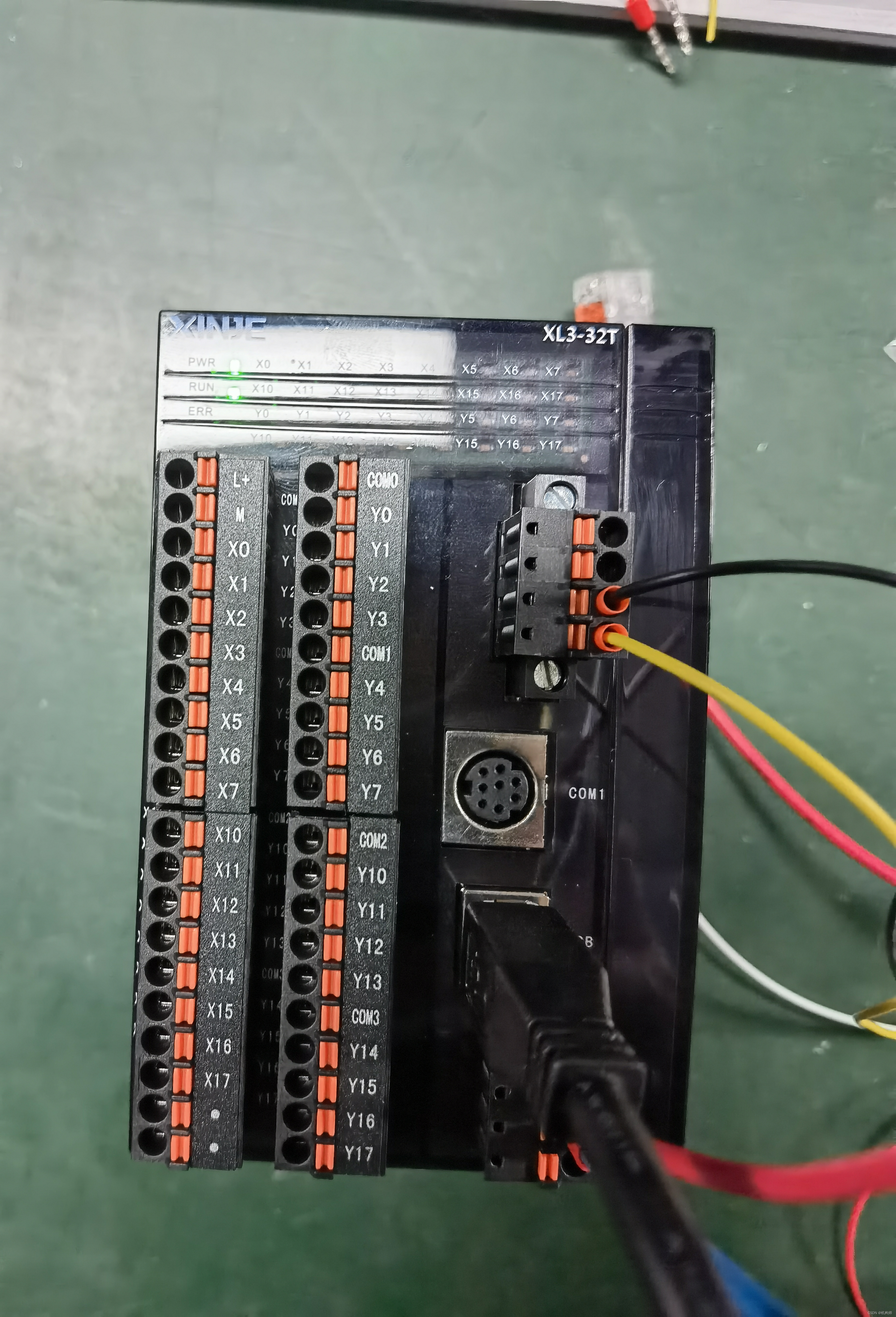

首先是硬件接线：
在这里插入图片描述
在这里插入图片描述
在这里插入图片描述
将传感器的485口A、B与PLC的485口A、B分别连接好。

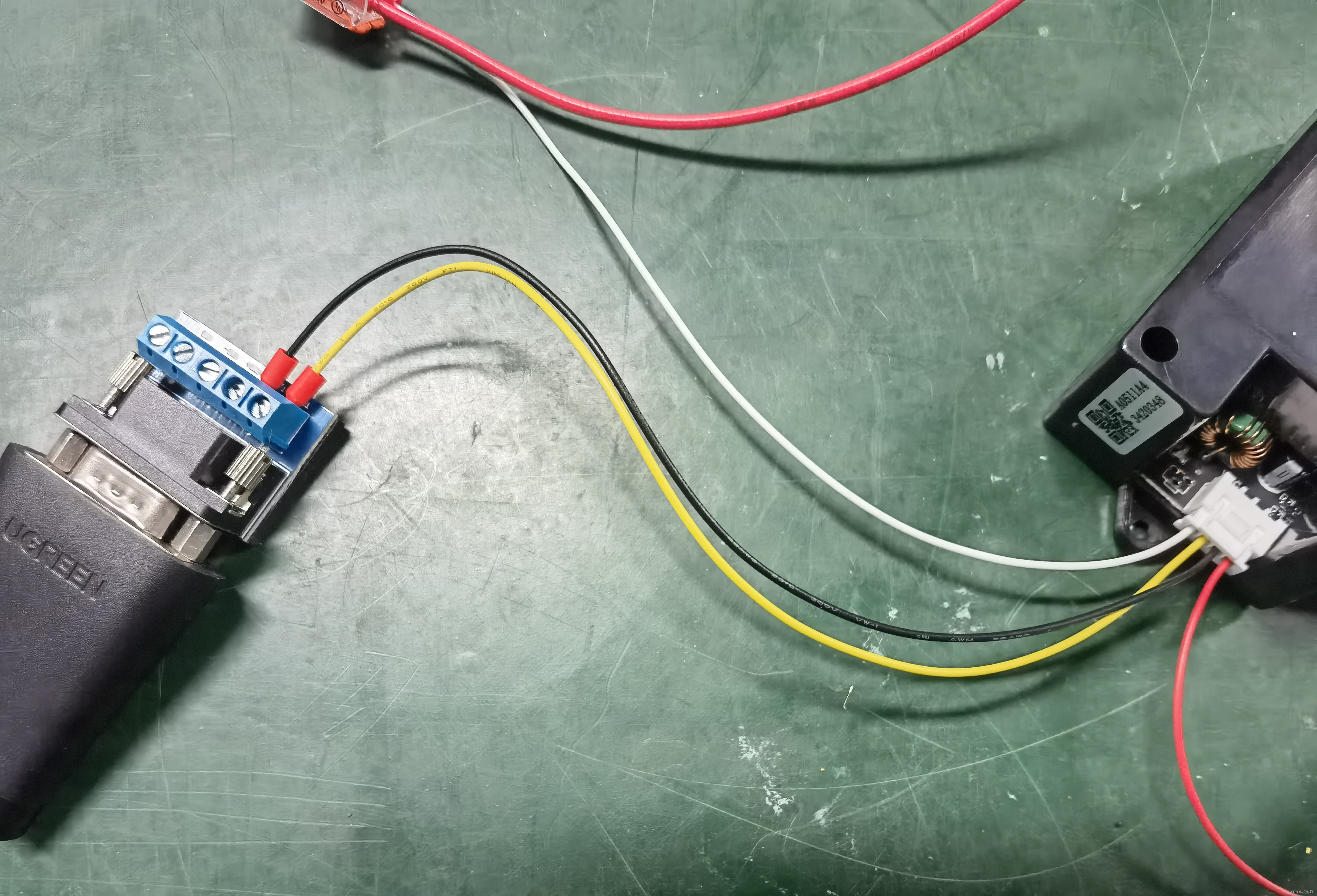

接线完成后，可以在电脑端先使用串口调试助手测试一下，数据的发送与接受是否正常。
在这里插入图片描述

另外，PLC的串口数据发送与接收，也存在高低字节顺序的问题，所以，最好也先行测试好。
比如在本例中信捷的XL3PLC，在串口设置时，
<

了解本专栏 订阅专栏 解锁全文 超级会员免费看
