温度报警电路设计(电路仿真)

本文介绍了如何设计一个温度报警电路,包括电压比较器、LED、方波发生器和蜂鸣器的组件,确保在温度超过40摄氏度或低于0摄氏度时触发不同频率的蜂鸣器和LED指示。通过电路仿真软件Cadence_SPB_16.6完成了电路设计和验证,详细展示了仿真过程及波形结果。
摘要由CSDN通过智能技术生成

温度报警电路设计(电路仿真)

基本要求:
将40摄氏度对应3.5V,将0摄氏度对应0.8V,
自行设计一个报警电路,实现下面功能:
1、蜂鸣器上的电压是幅值3V左右的方波,温度高于40摄氏度时,为800Hz的方波电压;温度低于0摄氏度时,为3kHz的方波电压;
2、LED设计时需要考虑LED的电流,大致在20mA左右,电流太小,灯不会亮。

组成部分设计:电压比较器、LED、方波发生器、蜂鸣器

经过漫长而复杂的元器件选型 ( >_<)
跨过分部仿真到连接在一起时出现的bug (×_×)
等待轻薄本跑个1分多钟一次的仿真 (+﹏+)~@

终于得到了以下正确的结果╮( ̄▽  ̄)╭

仿真电路图

  1. 电压比较器+电压跟随

    2.LED电路+电源
    在这里插入图片描述

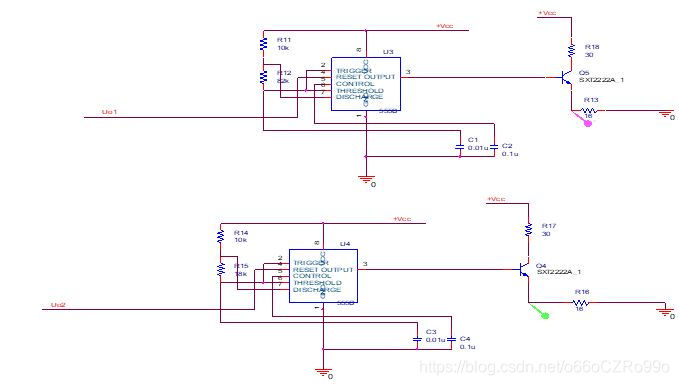

    3.方波发生器+蜂鸣器
    蜂鸣器内阻16欧,故仿真中用16欧电阻代替</
