5.3 温度校准曲线计算

    signed int Modify_55Degree_Bom[4] = {0,0,0,0};
    signed int Modify_72Degree_Bom[4] = {0,0,0,0};
    signed int Modify_95Degree_Bom[4] = {0,0,0,0};
/****************************************************************************
* 名称：Modify_Temp(signed int mod_temp,UCHAR mod_Channel)
* 功能：模块修正值计算
* 调用者:TX_Temp_Control_Entry
* 调用:
* 入口参数：signed int mod_temp,修正温度
*           UCHAR mod_Channel  修正通道
* 出口参数：signed int   修正后温度
****************************************************************************/

signed int Modify_Temp(signed int mod_temp,UCHAR mod_Channel)
{

    static int Cal_Temp,temp;
    static UCHAR Channel;


    temp = mod_temp;
    Channel = mod_Channel;

    if (mod_temp>5500 && mod_temp<=7200)
    {
        Cal_Temp =  temp+Modify_55Degree_Bom[Channel]+(temp-5500)*(Modify_72Degree_Bom[Channel]-Modify_55Degree_Bom[Channel])/1700;
    }
    else if (mod_temp>7200)
    {
        Cal_Temp =  temp+Modify_72Degree_Bom[Channel]+(temp-7200)*(Modify_95Degree_Bom[Channel]-Modify_72Degree_Bom[Channel])/2300;
    }
    else
    {
        Cal_Temp =  temp+(temp-3000)*Modify_55Degree_Bom[Channel]/2500;
    }

    return Cal_Temp;
}

温度校准 现在怎么测试的？是不是先清零。假如说要 55℃（5500），你就设置成55℃（5500)，然后测试出实际假如是56℃（5600)，然后55℃（5500）的校准是 100。假如测出来是54℃（5400），校准值就是-100。

温度校准表通过外部命令比如串口等传输进来，校准表是偏差温度：Modify_55Degree_Bom= 测试的实际温度-标准温度。

比如说：

测量温度(mod_temp)	实际温度(cal_temp)	温度偏差(Modify_Bom)
55℃	56℃	+1摄氏度
75℃	78℃	+3摄氏度

那么求65℃的实际温度？

cal_temp=65℃+1℃+（65-55）*（3-1）/20
=65℃+1℃+1℃
=67℃

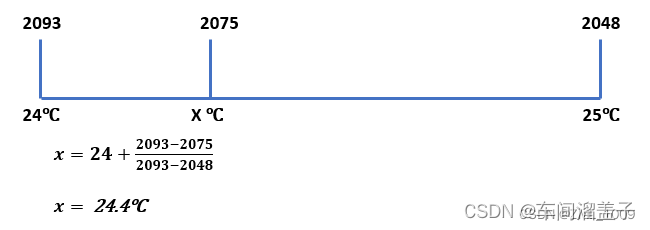

更为直观的类似如下：
