数据准备:
(1)comsol等离子体仿真模型 ( 包含N2和O2电子碰撞反应以及化学反应)

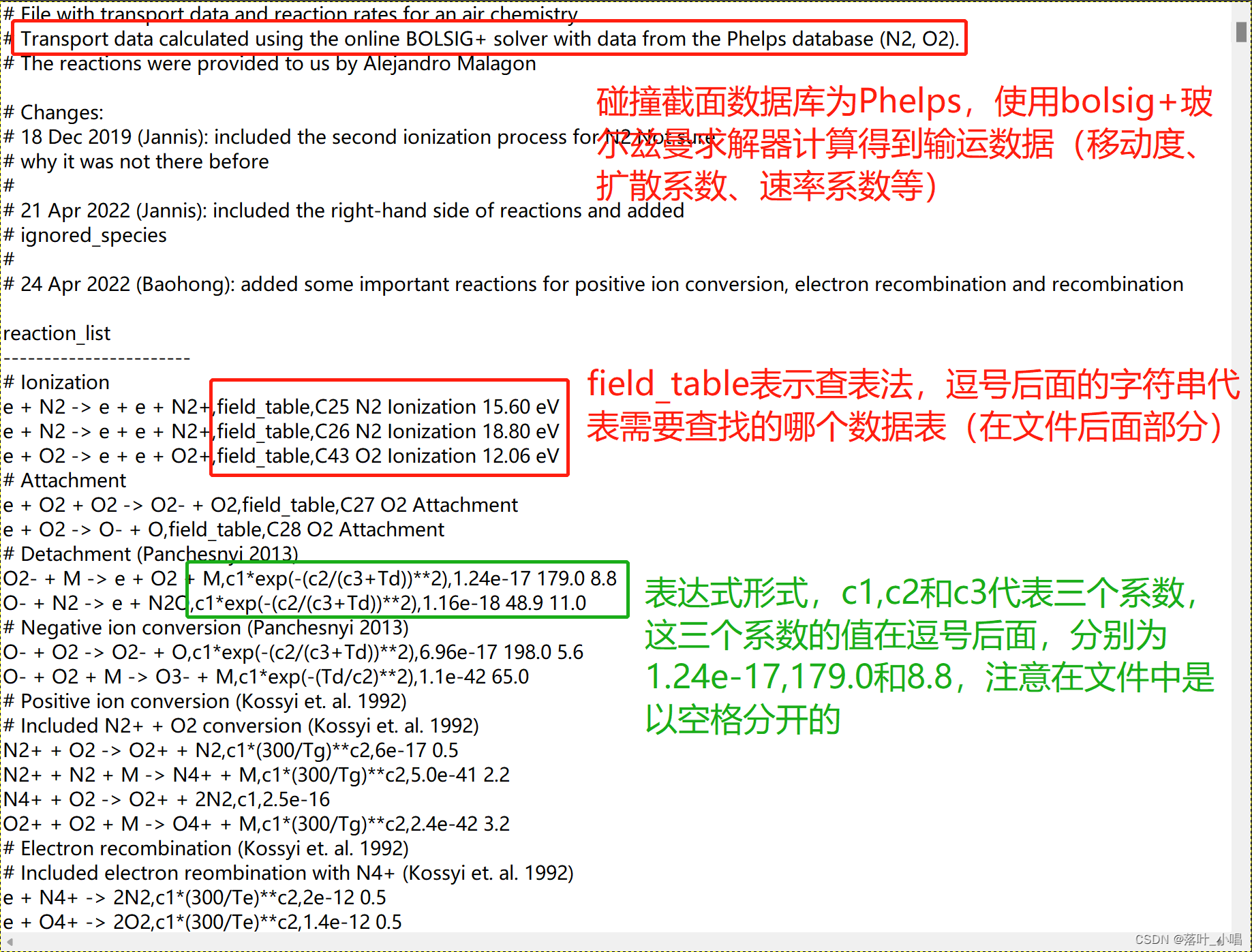

(2)air_chemistry_v3.txt : 该数据是afivo-streamer等离子体仿真项目中提供的输运数据(transport data),如下图所示:

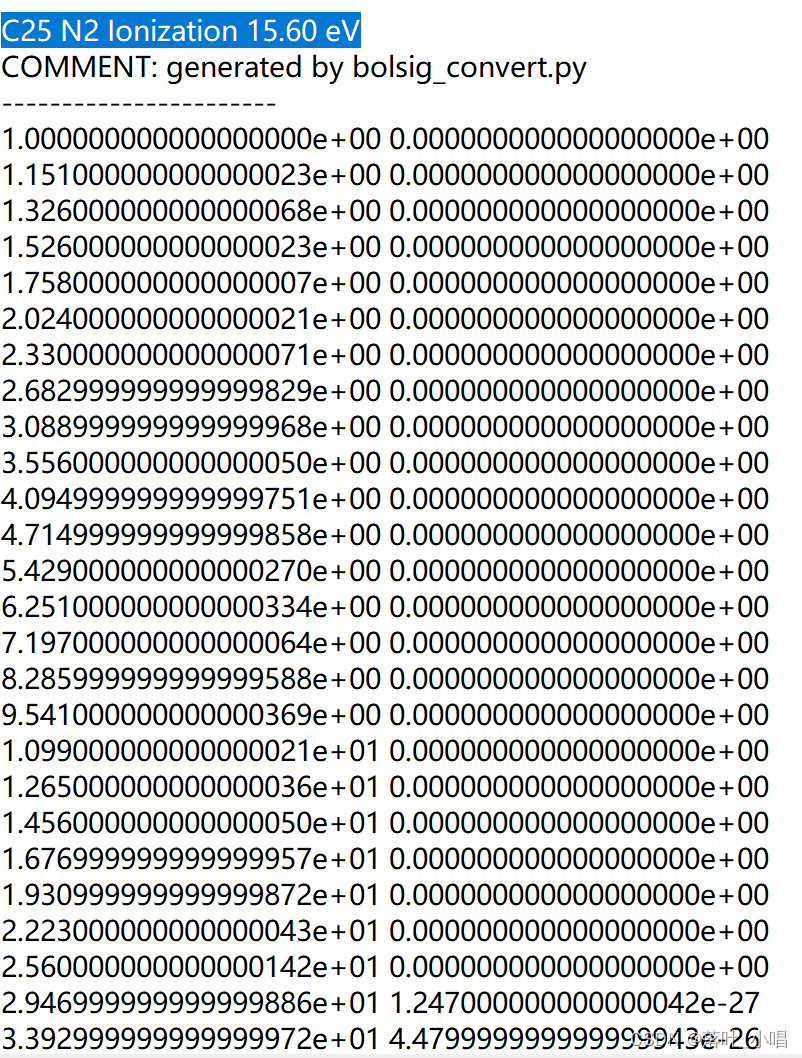

对查表法而言,例如C25 N2 Ionization 15.6 eV,在文件air_chemistry_v3.txt
中展示如下:

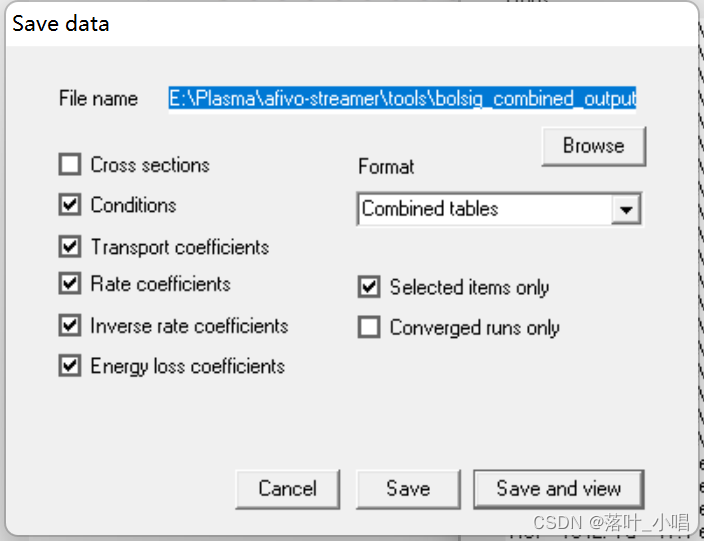

理论上也可以去网站https://nl.lxcat.net/data/download.php下载Phelps碰撞截面数据库,然后用bolsig+计算求解,保存计算结果(注意要用Combined table格式)
然后再用afivo-streamer/tools提供的python转换脚本转换:
python .\bolsig_convert.py .\bolsig_combined_output.dat out_bolsig.txt
其结果是一致的。

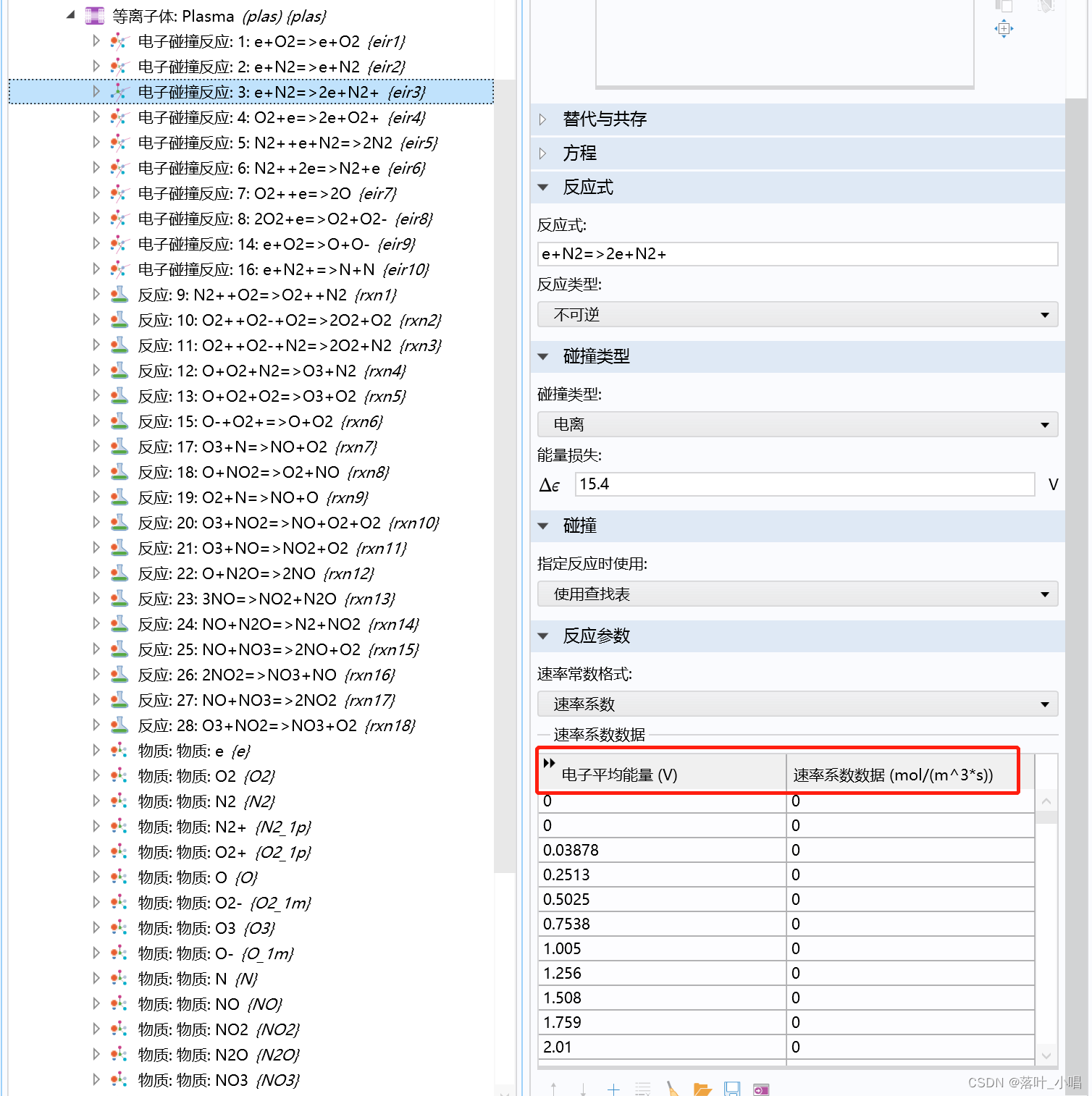

COMSOL中的速率系数展示的是电子平均能量和速率系数的关系,如下图所示:

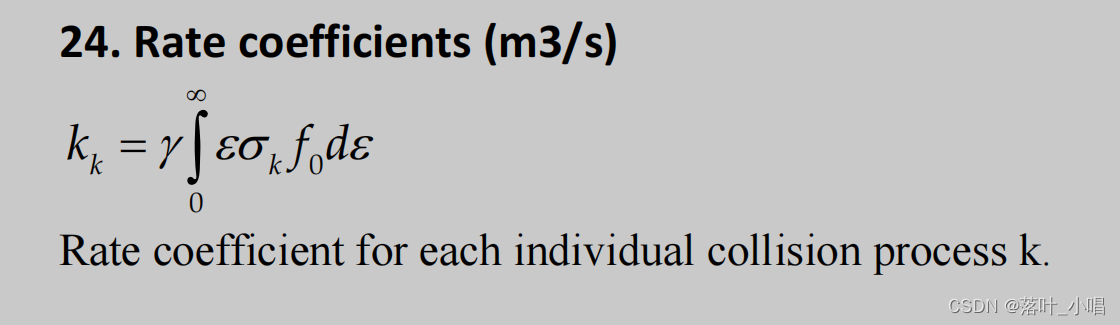

而在air_chemistry_v3.txt文件中是约化场强(E/N)与速率数据之间的关系,需要进行简单转换,注意到air_chemistry_v3.txt中有约化场强和电子平均能量的关系,根据对应关系转换即可。另外还需注意的是由bolsog+计算的速率系数表达式为:

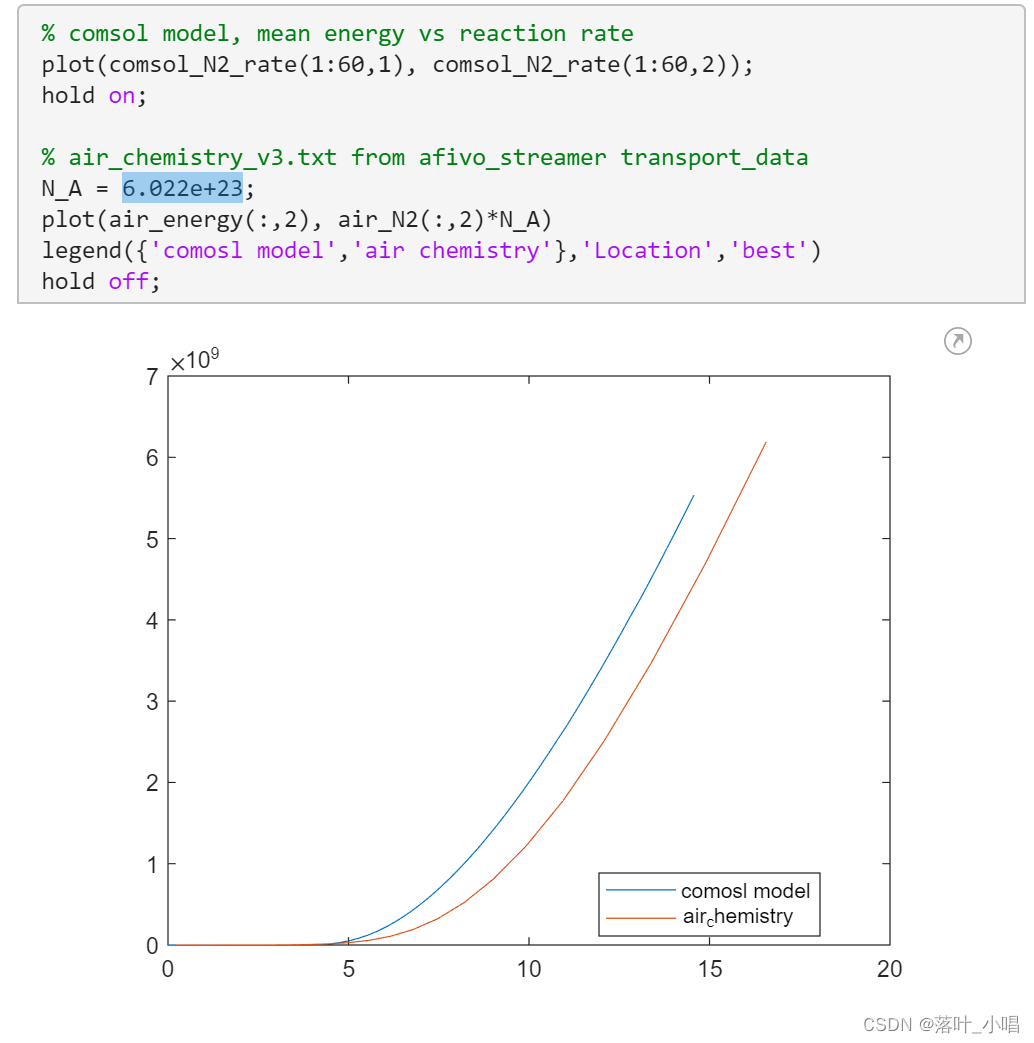

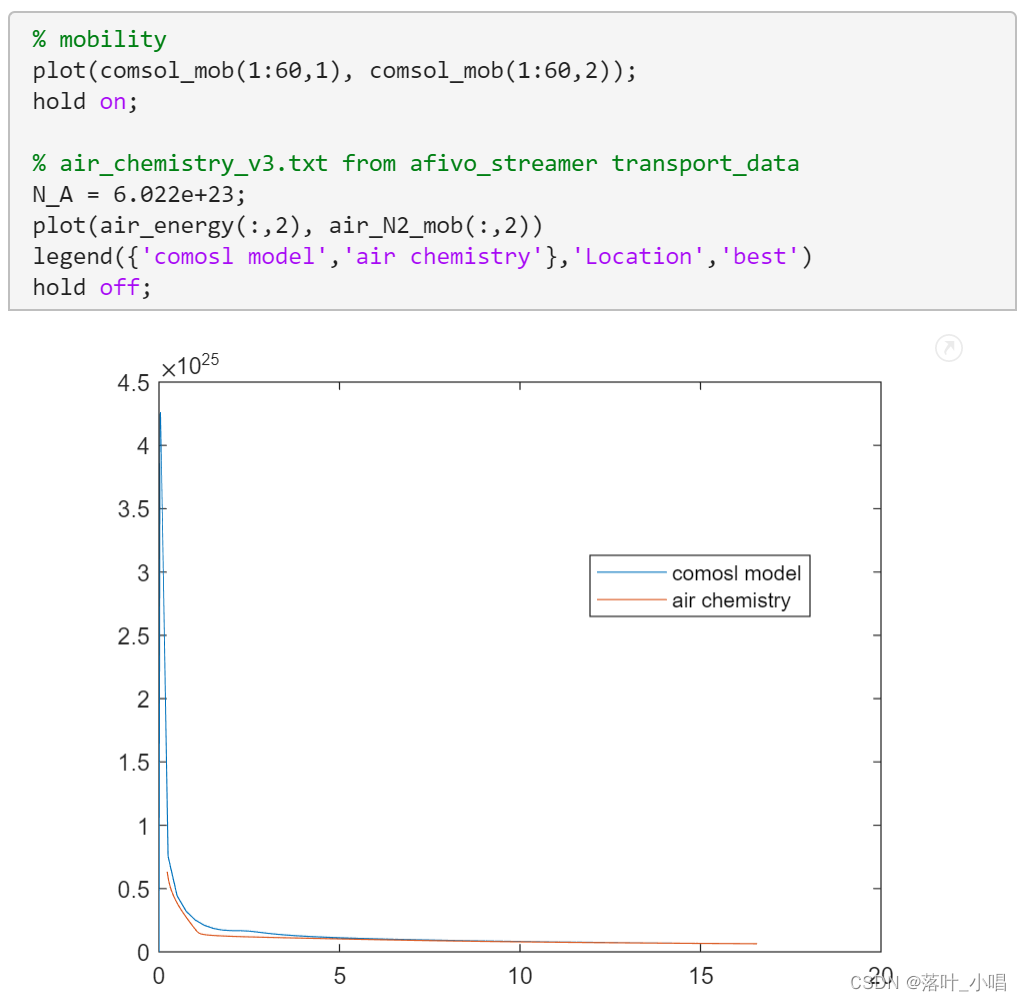

单位量纲和comsol的不一致,如果在comsol中要用到bolsig+计算的速率系数还需乘上阿伏伽德罗常数NA=6.022e+23/mol. matlab代码可视化如下所示:

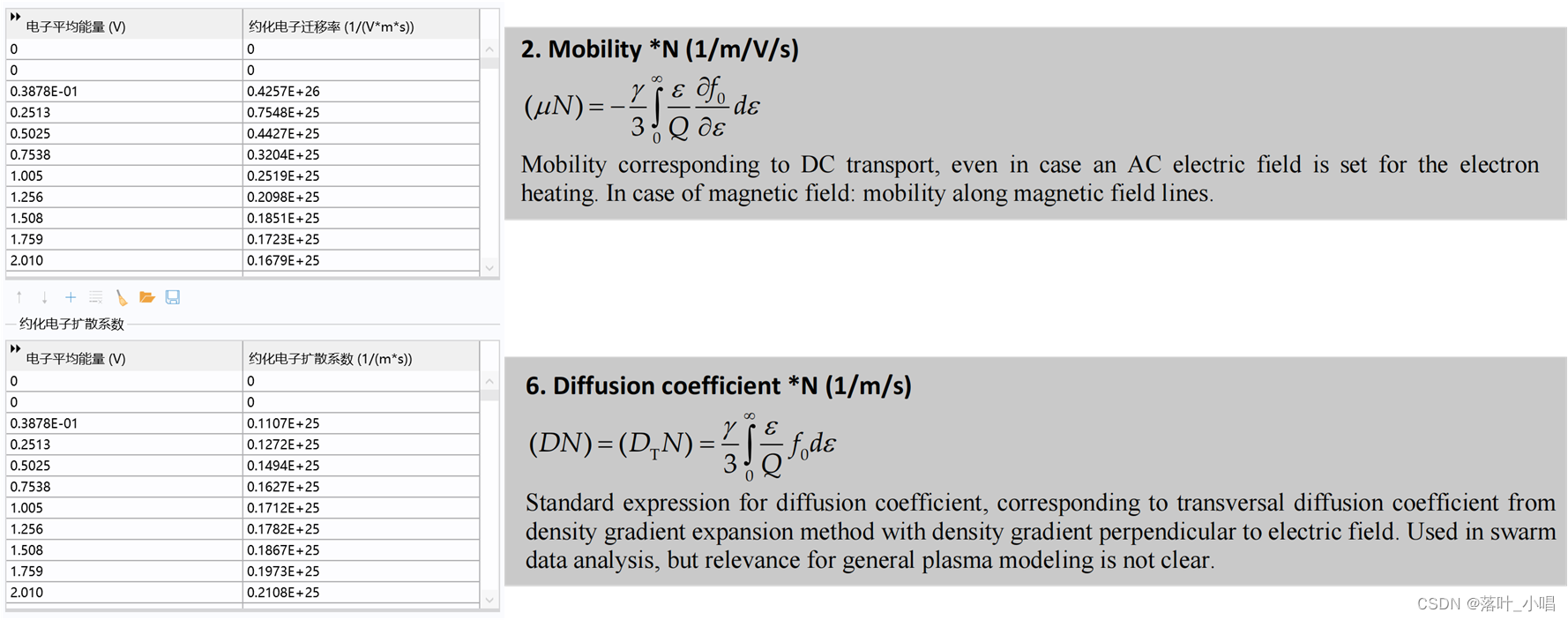

最后需要注意的是comsol等离子体模型的电子密度和能量中电子传递属性设置查找表时,其迁移率和扩散系数的单位和bolsig+计算结果是一致的:
