收音机调谐拉线维修

         好久没更新博客了，因为实在是太忙啦~刚忙完搬家的事情，今天正好有空，就给大家来点干货。

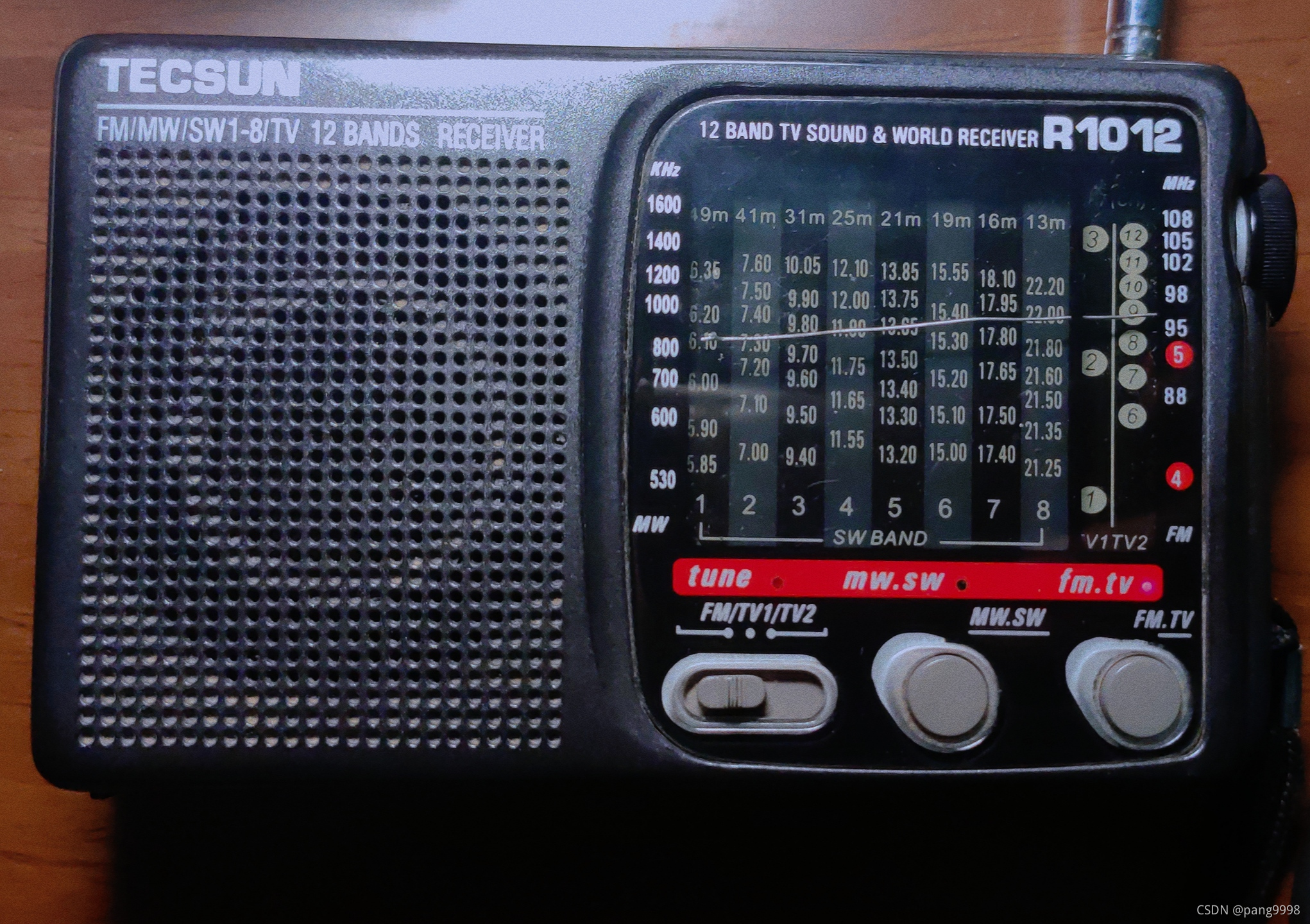

         事情是这样的，笔者手头有一个袖珍机械调谐收音机，型号为德生R1012，FM/MW/SW1-8/TV 12Bands收音机，虽然是袖珍收音机，功能非常强大，可谓浓缩才是精华！！！当时笔者可是思前想后、前前后后比较了多款品牌收音机充分考虑了便携性、功能多少、性价比等多方面的因素最终才下定决心买这款收音机。

         因为使用时间比较长机械调谐系统感觉不太灵活，需要上点润滑油，于是兴冲冲地拧开螺丝，卧槽，就一颗螺丝。。。。恩，依笔者经验，螺丝越少越难拆，各种卡扣劲儿小了扣不开，大了分分钟塑料卡扣直接废了！！！外壳打开之后死活拆不下电路板，后来发现电池槽部位还有两颗螺丝，最后拆完，才知道这机子分为前壳、核心板、后盖三部分。功能这么强大，好奇主控是什么型号，仔细辨认之后发现是KA22425D，顺便记一下。

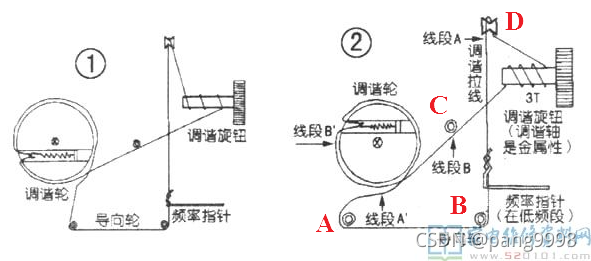

       这里笔者郑重提示，拆开之后千万千万千万不要扭调谐旋钮！！！！该收音机的拉线式机械调谐机构如下图所示：

 可以看到有ABCD四个导向轮，其中ABC是黄铜轴的（调谐旋钮也是黄铜金属轴的，确实良心），但偏偏D导向轮是塑料轴的，而且位置非常靠近边缘，而且线都是紧绷着的，受力比较大，造成D非常脆弱，一不小心塑料轴就断了！！！笔者亲身体验，真是血的教训！！！

       导向轮D断了之后该咋办呢？一开始想到一个解决方案就是用绣花针烧红然后穿过D的轴试图强行接上，最后发现行不通。。。费了九牛二虎的力气都没接上，最后D导向轮受热过度，直接变 形了，这下彻底废了。。。

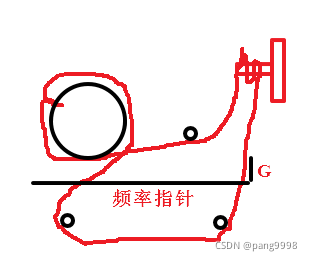

       后来灵机一动，发现导向轮D的作用主要是把线拉直，形成频率指针的轨道，所以理论上说就算没有导向轮D，整个机械调谐机构也是可以工作的，需要在调谐旋钮的轴上多绕几圈把线拉紧



 但这样的话，频率指针与线相接的地方G的运动轨迹不再是直线了而是斜线，而指针非常硬无法发生形变，因此是不可能按原来的方式装上原装的频率指针了，但是去掉指针虽然能正常工作，但总感觉不是太直观，于是找到一根有一定硬度的韧性金属线，凑合着作为指针吧，虽然跑偏严重，但起码能动呀*_*，最终修复效果如下：

 至此总算是不幸之中的万幸了，主要还是拆之前没有了解清楚内部机构，操作不当造成损害，既然无法修复只能将损失降到最低了。
