使用UDP网络型灯光协议控制器控制DMX512步进电机

目录

1、硬件介绍

（1）灯光控制器

（2）步进电机

（3）接线图

（4）多路步进电机DMX接线

2、调试软件测试

（1）软件界面

（2）控制器ip地址和端口号修改

（3）DMX步进电机测试和数据协议说明

①步进电机速度

②步进电机位置执行

（4）多通道发送数据协议

（5）使用网络调试助手发送

①DMX2接口4通道数据发送

②DMX1接口2通道数据发送

3、资料下载

---

1、硬件介绍

（1）灯光控制器

武汉灯峰智能-UDP 网络型灯光协议控制器

DMX接口说明：

1路DMX接口包含512个通道，1个电机占用两个通道（位置通道和速度通道）。1路DMX接口最多接256个步进电机。

1个控制

（2）步进电机

视宇电子，步进电机控制板和步进电机

步进电机引脚接线

蓝色：A+

黑色：A-

黄色：B+

红色：B-

（3）接线图

单个电机和DMX连接

12V：12V开关电源VCC

G：12V开关电源GND

A：控制器DMX接口 +

B：控制器DMX接口 -

控制器DMX接口GND，不接

（4）多路步进电机DMX接线

灯光控制器一个DMX接口有512个通道，1个步进电机占用两个通道，则1个灯光控制器DMX接口可以接256个步进电机。多个步进电机接DMX接口，使用串联方式连接。

2、调试软件测试

（1）软件界面

（2）控制器ip地址和端口号修改

灯光控制器默认ip地址：192.168.1.8，端口号：6454

如果需要修改ip地址和端口号，使用如下设置软件修改

（3）DMX步进电机测试和数据协议说明

①步进电机速度

②步进电机位置执行

（4）多通道发送数据协议

DMX2接口，写4通道、每个通道值都是200

DMX1接口，写8通道、每个通道值都是200

（5）使用网络调试助手发送

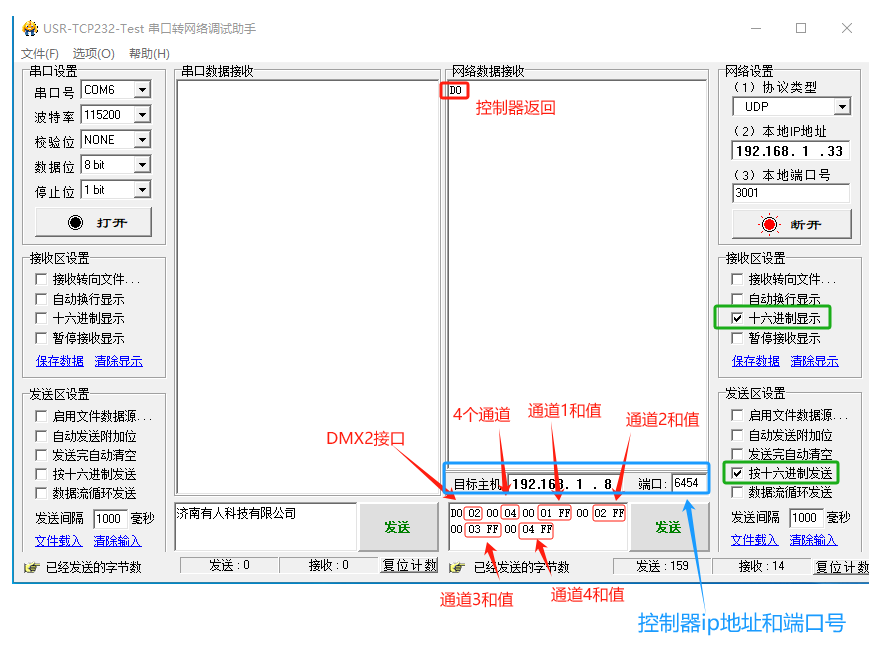

①DMX2接口4通道数据发送

4通道对应两个步进电机：通道1是步进电机1的位置、通道2是步进电机1的速度，通道3是步进电机2的位置、通道4是步进电机2的速度

电机以255的速度(通道2值255)，运动到255的位置(通道1值255)

D0 02 00 04 00 01 FF 00 02 FF 00 03 FF 00 04 FF

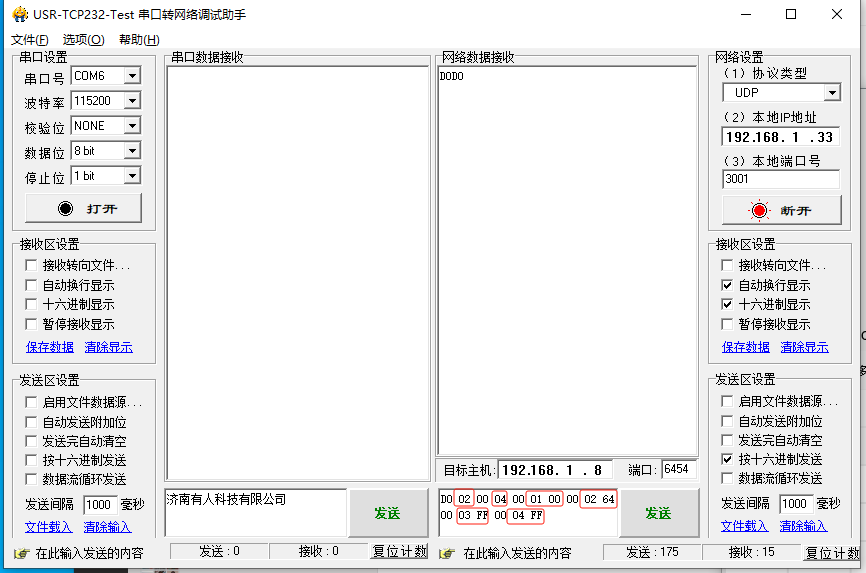

电机以100的速度(通道2值100)，运动到0的位置(通道1值0)

D0 02 00 04 00 01 00 00 02 64 00 03 FF 00 04 FF

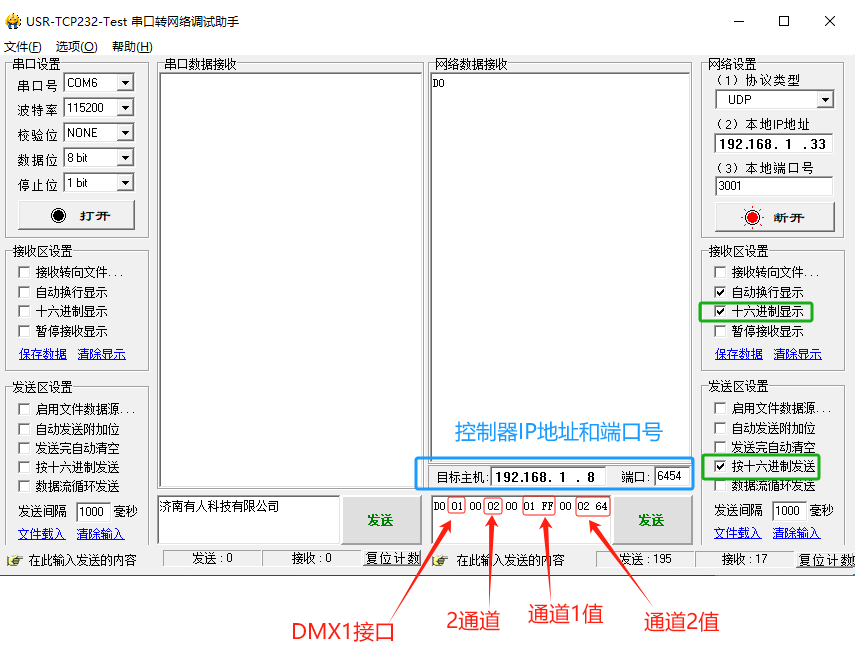

②DMX1接口2通道数据发送

电机以100的速度(通道2值100)，运动到255的位置(通道1值255)

D0 01 00 02 00 01 FF 00 02 64

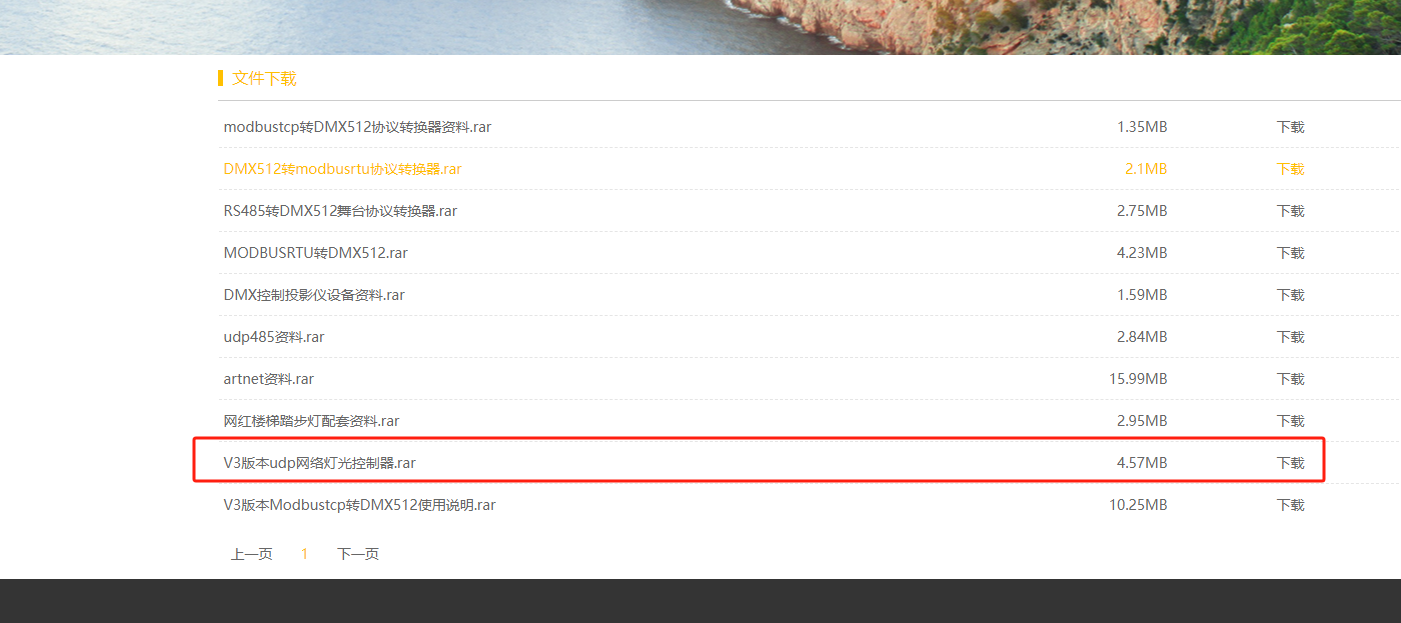

3、资料下载

https://download.csdn.net/download/panjinliang066333/89871860

官方网址：

武汉灯峰智能光电科技有限公司 - 武汉灯峰智能光电科技有限公司
