AD中怎么单独设置一个元件的规则

AD中怎么单独设置一个元件的规则
    当我们将原理图转换为PCB的时候,会出现全部元件变绿,或者部分元件变绿的情况。全部元件变绿一般就是没有把ROOM勾选删除掉。出现部分变绿的情况,一般是部分元件的设计规则不满足软件的其实规则要求。有的元件的封装焊盘距离很小,就可能导致变绿的情况。针对这种情况我们来解决掉。

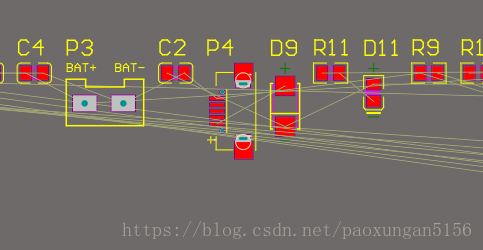

1.下图一个micro usb的元件是绿的,这是由于焊盘间距太小导致的。

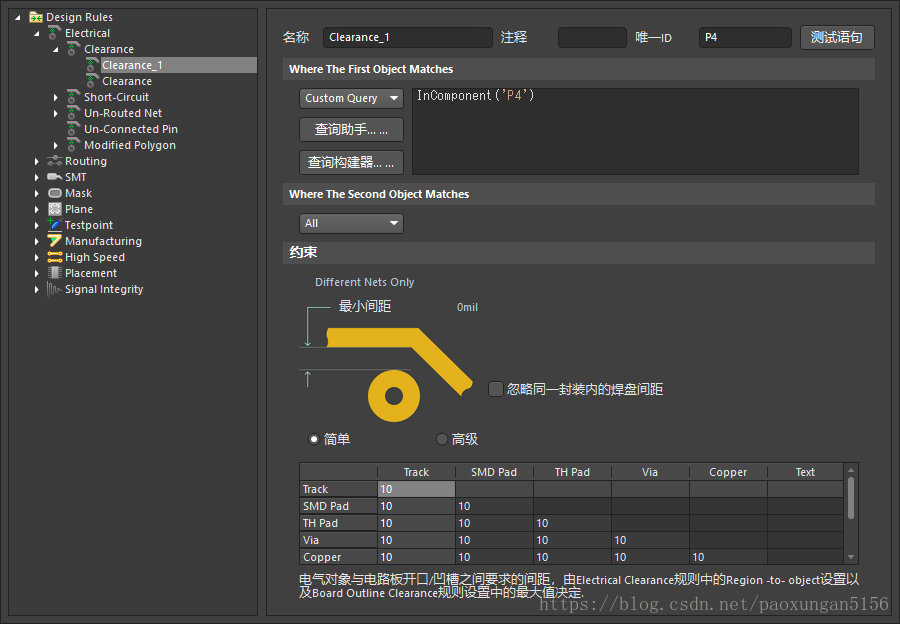

2.设计》规则》Electrical》clearance》点击右键新建
3.选择first object matches》custom query
4.查询建构器》belong to component》P4》确定
5.把最小间距改成0mil 就不会报错了。


### Altium Designer 中 PCB 布线后的规则检查与调整 在完成PCB布线之后,为了确保设计满足电气性能、制造工艺以及可维护性的需求,需要执行一系列的规则检查和优化操作。以下是关于如何进行规则设置的具体说明: #### 1. 执行设计规则检查 (Design Rule Check, DRC) Altium Designer 提供了一个强大的 Design Rule Check 功能来验证当前的设计是否符合预设的规则集。通过运行此功能,可以快速发现并解决潜在的问题。 - **启动 DRC 工具**: 使用快捷键 `T-R-C` 或者导航至菜单栏中的 `Tools -> Design Rule Check...` 来打开对话框。 - **配置检查选项**: 在弹出窗口中可以选择要检查哪些类型的规则(例如电气规则、放置规则等)。如果希望每次都能自动应用相同的规则组合,则可以通过保存模板简化流程[^1]。 - **查看报告**: 完成扫描后会生成一份详细的错误列表,在 Problems 面板里可以看到具体违反哪条规则的位置及其描述信息。 #### 2. 调整现有规则或新增自定义规则 即使已经完成了初步布线工作,仍然可以根据实际情况进一步完善或者修改现有的约束条件。 - **进入规则编辑界面**: 可以点击顶部工具栏上的按钮图标 “Rules” 进入全局参数设定区域;另外一种途径是从右侧面板切换到 Rules 模式下找到对应的分类项逐一浏览。 - **针对特定对象创建专属规定**: - 对于某些特殊元件可能需要单独设立更严格的间距标准或者其他属性限制,这就可以利用目标筛选器(Target Selector)精确指定适用范围内的组件实例作为作用域(scope)[^2]。 #### 3. 实施手动修正措施 当自动化检测机制指出存在违规情况时,往往还需要依靠人工干预来进行最后一步处理。比如重新安排冲突位置处导体走向路径避免短路风险;又或者是适当放宽局部允许公差从而减少不必要的返工次数提高效率。 ```python # 示例 Python 脚本用于批量更新选定网络类别的宽度 import altium_api as api nets_to_adjust = ['Power', 'Ground'] # 设定待更改的目标网名数组 new_width = '0.5mm' # 新的标准迹宽数值字符串形式表示 for net_name in nets_to_adjust: target_net = api.get_net_by_name(net_name) if not target_net is None: tracks = target_net.Tracks for track_segment in tracks: current_properties = track_segment.Properties updated_props = {**current_properties , "Width": new_width} track_segment.UpdateProperties(updated_props) print(f"All segments within specified networks have been resized to {new_width}.") ```
