AD中常用规则修改方式

下面给大家说明一下AD PCB设计中常用的规则及修改方式

点击:设计+规则打开规则界面

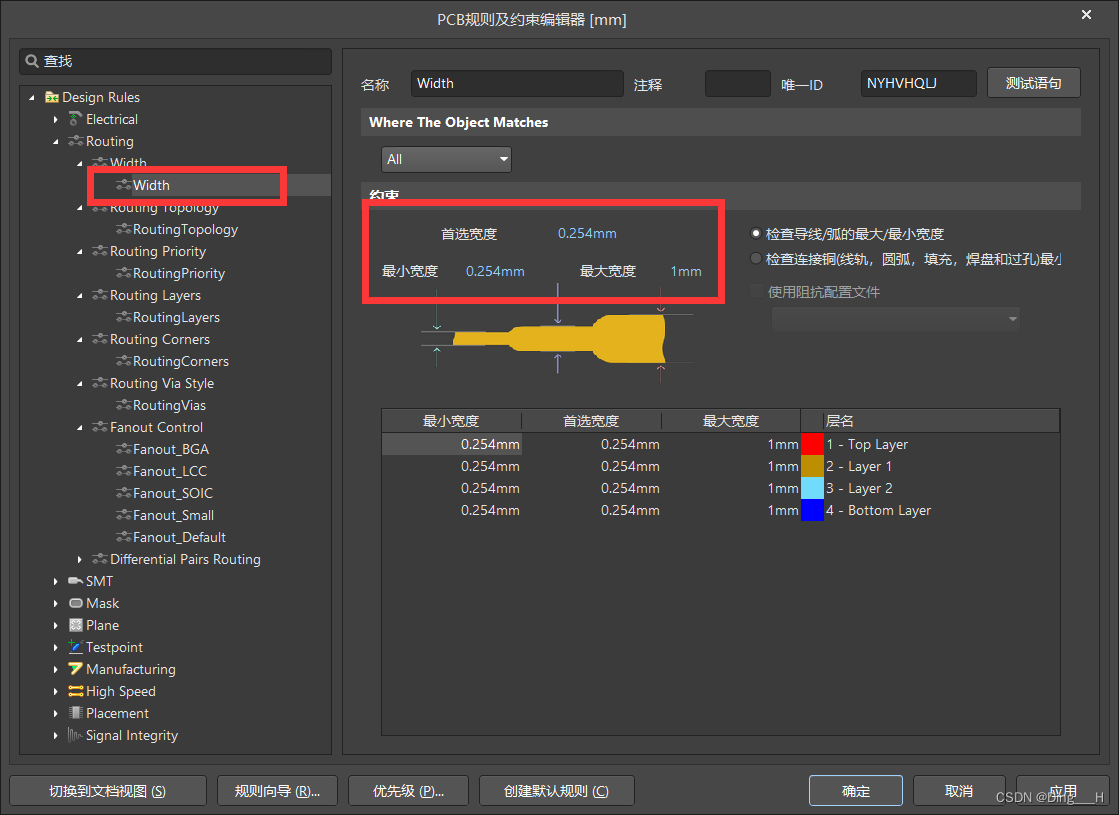

Width界面可修改最大与最小线宽与首选线宽

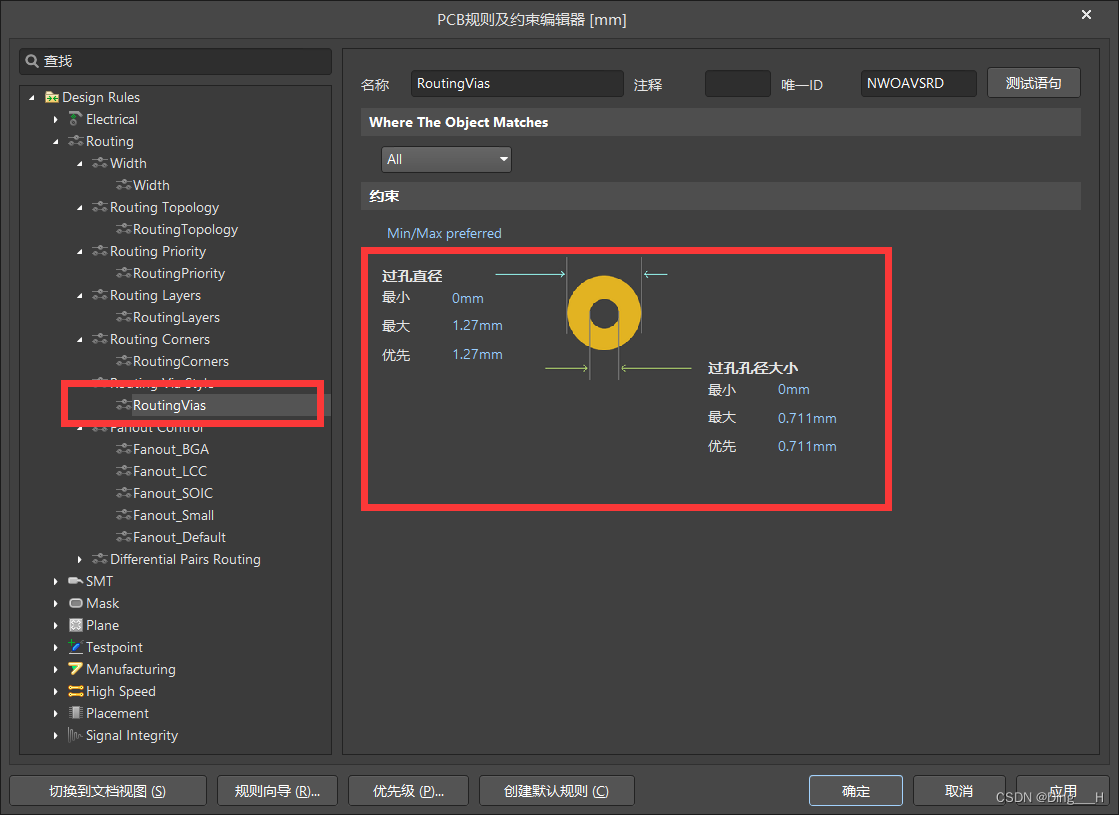

d57873b851f84e46bd65d507bad325e8.png RoutingVias界面课修改过控的最大与最小直径与优先宽度

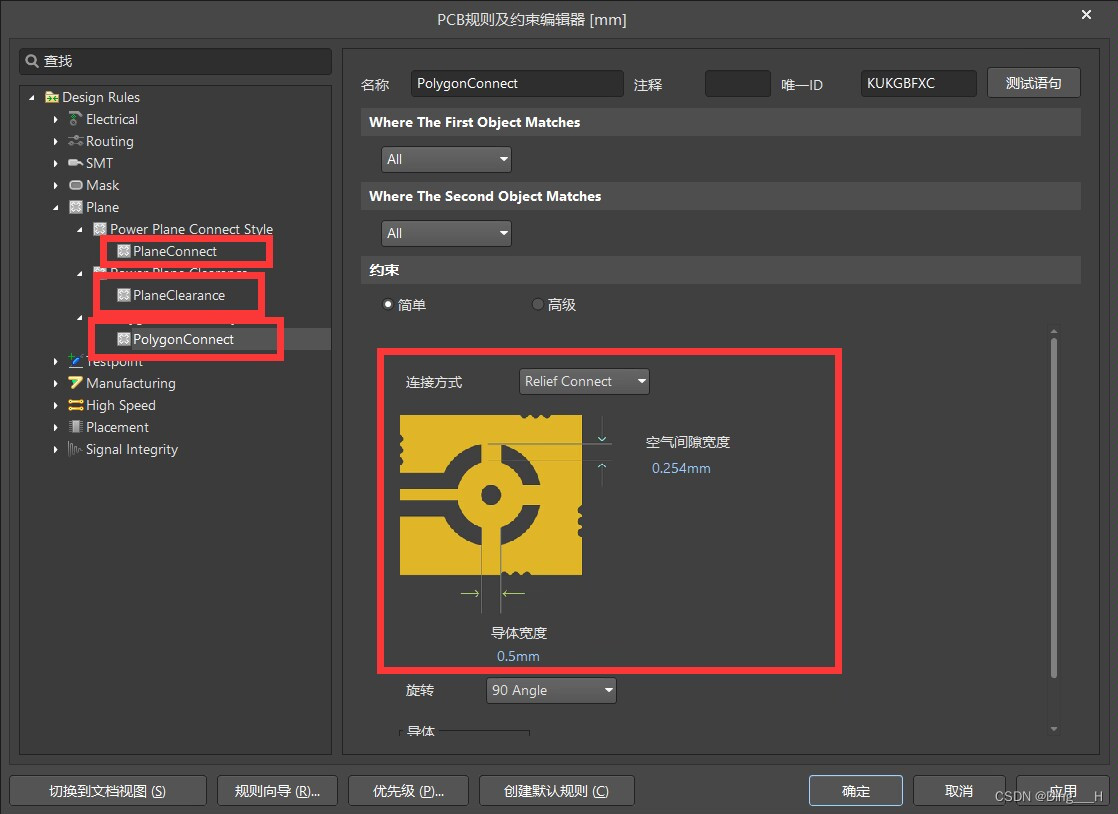

81e3e641cf9e4815a9c0e3560ad4258d.png 在Plance中可修改焊盘与铺铜之间的链接方式,不连接,全连接,四角连接等

b13d4403a3a54b608c004befcf773c22.jpg Height中可修改元件的高度约束解决开关等较高元件出现的报错

cb36bce56d5b4cef804b7077d149a96a.png 欢迎大家留言交流
