实验2.8 移位寄存器的测试与应用
一、实验目的
1. 了解双向移位寄存器74LS194的逻辑功能及使用方法。
2.掌握用74LS194构成循环移位器的方法。
3.掌握用74LS194构成奇、偶分频器的方法。
二、实验内容

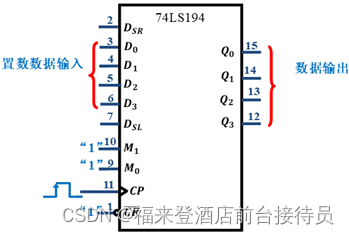

1. 74LS194的置数功能测试。
D0 | D1 | D2 | D3 | Q0 | Q1 | Q2 | Q3 | |
CP↑ | 1 | 0 | 1 | 1 | 1 | 0 | 1 | 1 |

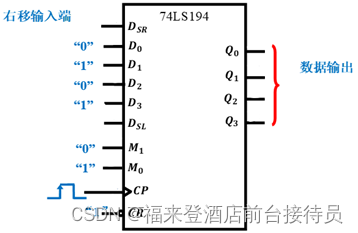

2. 74LS194的右移逻辑功能测试,将测试结果填入表2-8-2中。
(注:CP1是指置数后,电路开始右移的第一个CP脉冲)
逻辑右移 | |||||
CP | Q0 | Q1 | Q2 | Q3 | |
0 | 1 | 0 | 1 | ||
1 | CP 1 | 1 | 0 | 1 | 0 |
0 | CP 2 | 0 | 1 | 0 | 1 |
1 | CP 3 | 1 | 0 | 1 | 0 |
1 | CP 4 | 1 | 1 | 0 | 1 |
1 | CP 5 | 1 | 1 | 1 | 0 |
0 | CP 6 | 0 | 1 | 1 | 1 |
0 | CP 7 | 0 | 0 | 1 | 1 |
1 | CP 8 | 1 | 0 | 0 | 1 |

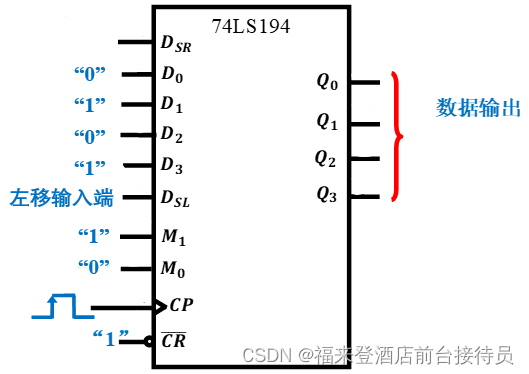

3. 74LS94的左移逻辑功能测试,将测试结果填入表2-8-3中。
(注:CP1是指置数后,电路开始左移的第一个CP脉冲)
逻辑左移 | |||||
DSR | CP | Q0 | Q1 | Q2 | Q3 |
0 | 1 | 0 | 1 | ||
1 | CP 1 | 1 | 0 | 1 | 1 |
0 | CP 2 | 0 | 1 | 1 | 0 |
1 | CP 3 | 1 | 1 | 0 | 1 |
1 | CP 4 | 1 | 0 | 1 | 1 |
1 | CP 5 | 0 | 1 | 1 | 1 |
0 | CP 6 | 1 | 1 | 1 | 0 |
0 | CP 7 | 1 | 1 | 0 | 0 |
1 | CP 8 | 1 | 0 | 0 | 1 |

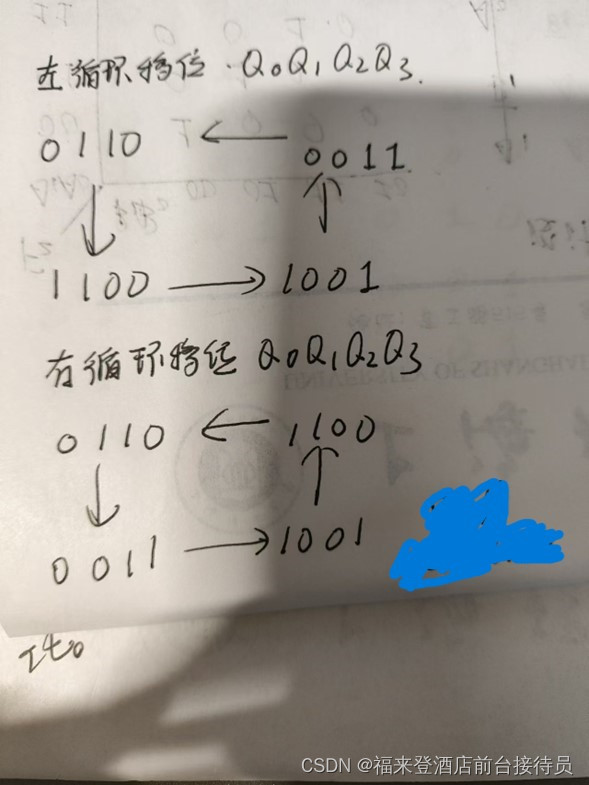

4. 74LS194的左循环和右循环移位逻辑功能测试,设置初始状态,将测试结果用状态转换图表示。

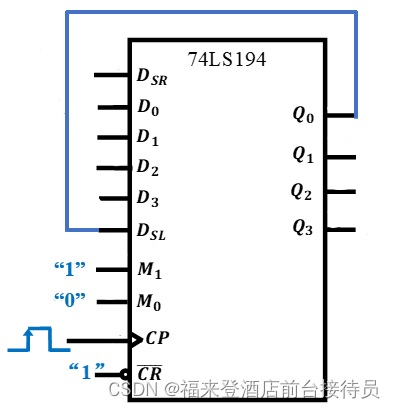

4-1 左循环移位逻辑图

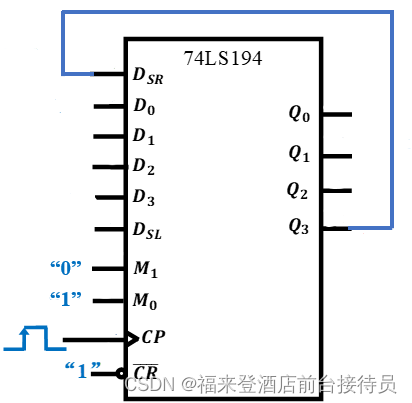

4-2 右循环移位逻辑图

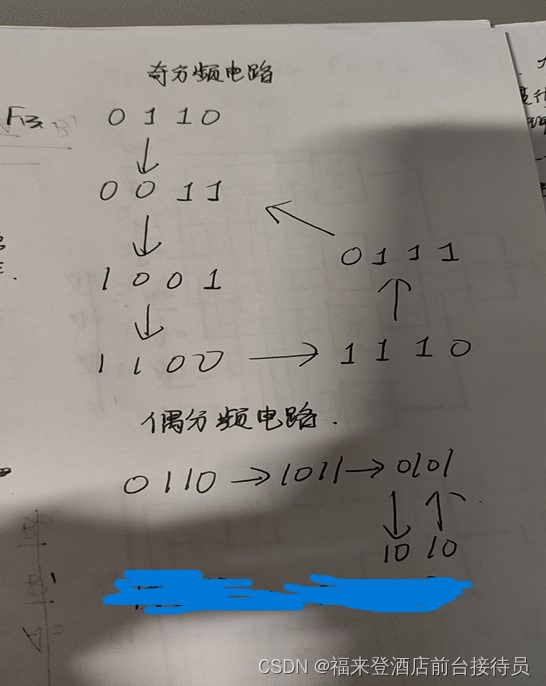

5. 用74LS194设计一个奇分频电路和一个偶分频电路,将测试结果用状态转换图表示,并分析电路是几分频电路。(设置初始状态 D0D1D2D3=0110)
5-1 奇分频电路逻辑电路
5-2 偶分频电路逻辑电路
三、实验思考

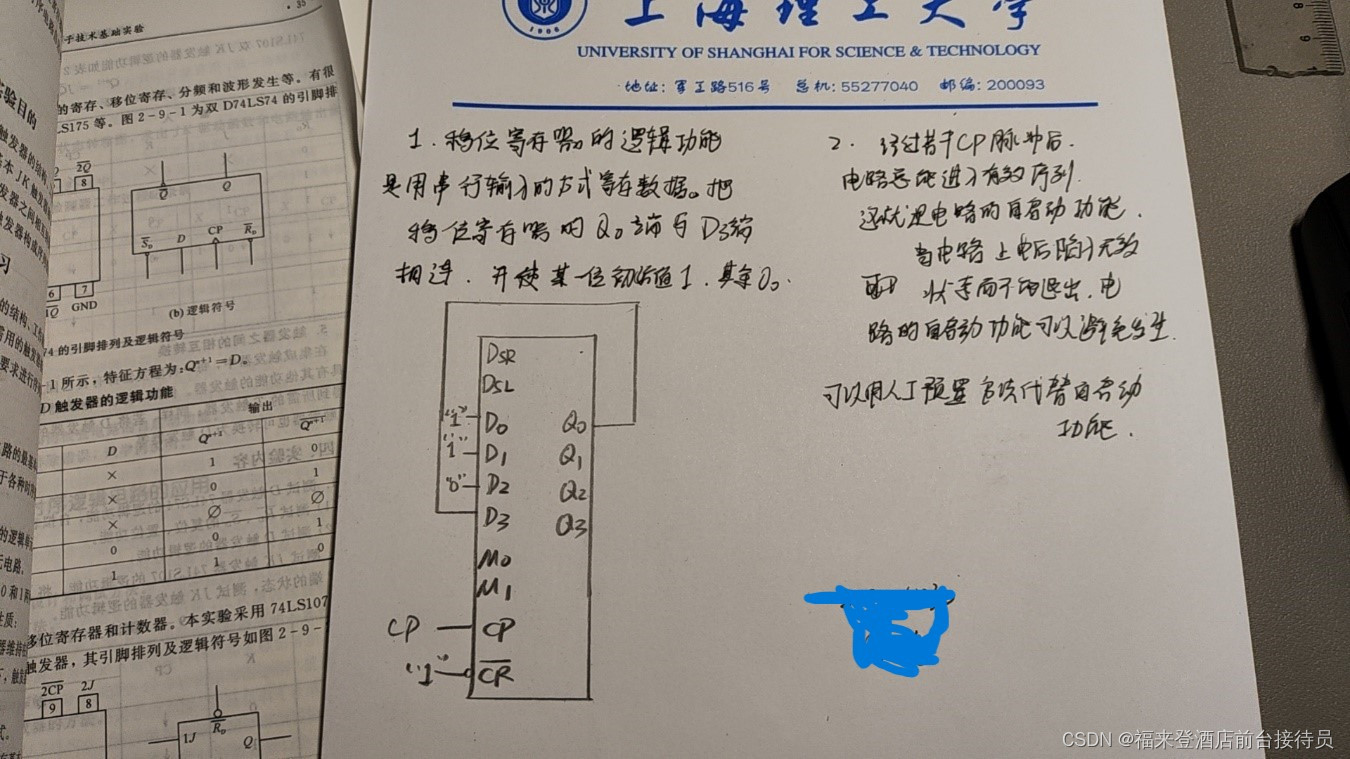

1. 如何用移位寄存器构成扭环形计数器,画出逻辑电路图说明。
2. 简述时序电路自启动的作用,是否可以用人工预置等方法代替自启动功能?
