现场总线采用全数字信号进行数据通信，其任务是在通信设备之间以可靠、高效的手 段传递信息。通信设备之间的连接方式有多种，本章将着重讨论两个直接连接设备之间的 通信问题，内容包括信号传输、传输媒体、信号编码、接口、差错检验以及信道复用等。
2．1 通信模型

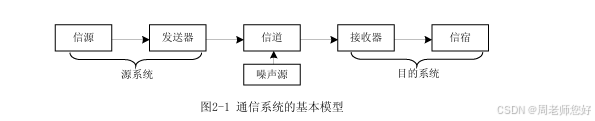

通信是把信息从一个地方传送到另一个地方的过程。用来实现通信过程的系统称为通信 系统。如果一个通信系统传输的是数据，则称这个系统为数据通信系统。以计算机系统为主 体构成的网络通信系统就是一种数据通信系统。通信系统的基本模型如图2-1所示
信源和信宿
信源和信宿是信息的发出者和接收者。信源的作用是将原始消息转换为相 应的电信号，这样的电信号通常称为基带信号。常用的信源有计算机、话筒、传感器、等。 信宿的作用是将恢复出来的原始电信号转换成相应的消息，例如电话机的听筒将音频电 信号转换成声音，提供给最终的消息接收对象。
发送器
发送器的基本功能是对基带信号进行各种处理和变换，以使它适合于在信道中 传输。这些处理和变换通常包括编码、调制、放大和滤波等。
信道
连接发送器和接收器的通信通道称为信道。它可以是有线的，也可以是无线的。 有线的和无线的均有多种传输媒体，如电缆、双绞线、光缆、空气等。 信道可分为数字信道和模拟信道。可直接传送二进制信号或经过编码的二进制数据的信 道叫数字信道，可传送连续变化的信号或二进制数据经调制后的信号的信道叫模拟信道。
接收器
接收器的功能与发送器的相反，其作用是对接收的信号进行必要的处理和变换， 以便恢复出相应的基带信号。
噪声源
图中的噪声源是信道中的噪声以及分散在通信系统其它各处的噪声的集中表 示。信道给信号传输提供了通路，但可能会带来噪声和干扰，以至于使信号畸变，其结果是 使信号在传输后造成差错。传输信道的传输媒体特性不同，还会使信号的传输速率受到限制。
以上所述的是单向通信系统，但在大多数场合下，信源兼为信宿，通信的双方需要随时 交流信息，因此要求双向通信。这时，通信双方都要有发送器和接收器。如果两个方向有各 自的传输媒体，则双方都可独立进行发送和接收；但若共用一个传输媒体，则必须用频率或 时间分割的办法来共享。通信系统除了完成信息传递外，还必须进行信息的交换。传输系统 和交换系统共同组成一个完整的通信系统，乃至构成复杂的通信网络
2．2 数据传输
数据传输的基本原理构成了本书涉及的所有概念和技术的基础。要理解为什么需要编码 技术、接口技术、复用技术和差错控制技术，就必须先了解数据在传输媒体上是如何进行传 播的。本节介绍了数字数据和模拟数据之间的区别，以及数字传输和模拟传输的区别，同时 还描述了衰减及噪声等概念。
2．2．1 数据传输的基本术语
数据
数据被定义为传达某种意义的实体。数据涉及到事物的形式，而信息涉及的则是 数据的内容和解释。
数据有模拟数据和数字数据两种形式：模拟数据是指在某个区间产生的连续的值，例如 温度、压力、声音和视频等都是连续变化的值；数字数据是指在某个区间产生的离散的值， 例如文本信息、整数和脉冲数等。
信号
信号是数据的表示形式，或称数据的电气或电磁编码。它使数据能以适当的形式 在通信媒体上传输。
信号也有模拟信号和数字信号两种基本形式：模拟信号是在一定的数值范围内可以连续 取值的信号，是一种连续变化的电信号(例如某些物理量的测量结果、模拟计算机的输出等)， 这种电信号可以按照不同频率在各种通信媒体上传输；数字信号是一种离散的脉冲序列(例 如数字计算机的输出、数字仪表的测量结果等)，它用恒定的正电压和负电压来表示二进制 的0和1值，这种脉冲序列可以按照不同的速率在通信媒体上传输。

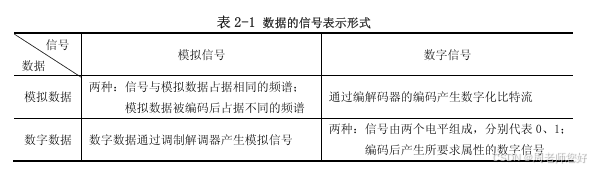

数据与信号的关系如表2-1所示，可以通过不同的方式将数据编码成各种信号。
传输

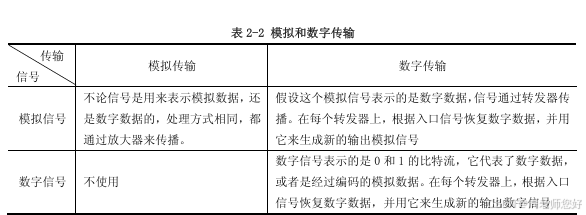

这是数据传输中的一个重要概念，是指用电信号把数据从发送器传送到接收器的 过程。不论是模拟信号还是数字信号都可在合适的传输媒体上传输，如何传输这些信号是传 输系统的功能，表2-2概括了数据传输的方法。
模拟传输是传输模拟信号的方法，它不考虑信号的内容。这些信号可能代表了模拟数据， 也可能代表了数字数据（例如经过了调制解调器的二进制数数据）。无论哪种情况，模拟信 号在传输了一段距离后，会变得越来越弱，即发生信号能量衰减。若要进行远距离传输，需 要使用放大器增强信号能量。遗憾的是，放大器同时也增强了噪声成分。如果为了远距离传 输而将放大器级联起来，那么信号失真就会越来越严重。对于由模拟数据而来的模拟信号， 譬如话音，失真比较严重也还是可以容忍的，其数据仍然清晰。但是对由数字数据而来的模 拟信号，级联放大器将导致误差的产生。
与此相反，数字传输与信号的内容有关。在衰减、噪声或其它损伤威胁到数据的完整性 之前，数字信号只能传送很短的距离，要实现远距离传输就必须使用转发器。转发器接收到 数字信号，并将其恢复为0、1模式，然后重新传输一个新的信号，这样就克服了衰减。假 设一个模拟信号携带的是数字数据，那么同样的技术可用于这个模拟信号。传输系统在适当 的位置加入转发器，而不是放大器，转发器将模拟信号恢复为数字数据，并生成一个干净的 新模拟信号，这样噪声就不会积累。
模拟传输与数字传输哪一种方法更好呢？来自电信界和用户的回答是，数字传输比较可 取。不论是远距离电信设施还是建筑物内的服务都在逐步向数字传输方法转化。
传输速率
指信道在单位时间内传输的信息量。包括数据传输速率和调制速率两种。 数据传输速率是指单位时间内传输二进制代码的位数。用比特率表示，单位是位/秒， 记为bit/s 或bps。计算公式为
式中，S为数据传输速率；T为电脉冲信号（码元）的宽度或周期；n为电脉冲信号所有可 能的有效状态数，是2的整幂数。例如，若n＝2，即电脉冲只有“0”和“1”两种状态， 则每个电信号只传送一位两进制数，那么 S＝1/T（bps）。
调制速率是信号经调制后的传输速率，表示单位时间内传输的码元个数，又称为码元 速率。用波特率表示，以波特（Baud）为单位。由下式求得
B﹦1/T
式中，B表示调制速率。
由此可见，数据传输速率和调制速率的关系是：S＝Blog2n。只有当n＝2，即二进制调 制时，两者才是相等的。在多元调制时，两者是有差别的。
2．2．2 传输模式
数据传输模式是指数据在信道上传送所采取的方式。按数据代码传输的顺序可以分为并 行传输和串行传输；按数据传输的同步方式可分为异步传输和同步传输；按数据传输的流向 和时间关系可分为单工、双工和全双工数据传输；按被传输的数据信号特点可分为基带传输、 频带传输和数字数据传输。
1．并行传输与串行传输

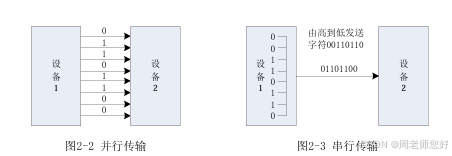

并行传输是将数据以成组的方式在两条以上的并行信道上同时传输，可以同时传输一组 比特，每个比特使用单独的一条线路。例如采用8位代码字符时，可以用8条信道并行传输， 另加一条“选通”线用来通知接收器，以指示各条信道上已出现某一字符的信息，接收器可 对各条信道上的电压进行取样（如图2-2）。
并行传输的主要优点是，不需要特别的措施就实现了收发双方的字符同步。缺点是需要 传输信道多,设备复杂，成本高。一般适用于计算机和其它高速数字系统，特别适合在设备 之间距离较近时使用。最常见的例子是计算机和外围设备之间的通信，CPU、存储器模块和 设备控制器之间的通信。不适宜远距离传输，因此现场总线中一般较少使用。 串行传输提供了并行传输以外的另一种选择（见图 2-3）。
串行传输指的是组成字符的 若干位二进制码排列成数据流以串行的方式在一条信道上传输。通常采用的传输顺序为由高位到低位，传完这个字符再传下一个字符，因此收、发双方必须保持字符同步，以使接收方 能够从接收的数据比特流中正确区分出与发送方相同的一个个字符。这是串行传输必须解决 的问题。串行传输只需要一条传输信道，易于实现，是目前应用最多的一种传输方式，本书 主要关心的也是这种方式。
2．异步传输与同步传输
在串行传输时，接收端为了从串行数据码流中正确地划分出发送端发送的每个字符所采 取的措施称为字符同步。如何解决字符的同步问题，目前主要存在两种方式，即：异步传输 和同步传输。
异步传输方式也叫起止方式，数据的传输是一次一个字符，每个字符的传输中都使用同 步信息，因此在新字符开始的时候，接收端都会有机会重新取得同步，参考图2-4很容易理 解这种技术。实现方法是这样的，在每个字符代码的前面增加一个起始位(逻辑0)，在接收 端收到起始位后，立即启动一个内部时钟，按要求接收一个字符的代码（有时字符中包含一 个检验位），字符代码之后跟一个或多个停止位(逻辑1)，表示该字符传输结束，然后等待 下一个字符的开始。起始位通常占一位的时间间隔，而停止位的长度是有定义的，通常占 1.5或2位的时间间隔。字符可以连续发送，也可以单独发送。当不发送字符时，保持“1” 状态，也称为线路空闲状态，接收端等待从1到0的跳变，以便得知下一个字符的到达。在 这种传输方式中，每个字符的起始时刻可以是任意的，这也正是称为异步传输的含意。
异步传输方式的优点是实现字符同步比较简单，收发双方的时钟信号不需要严格同步。 缺点是对每个字符都需加入起始位和终止位，因而传输效率低。如字符采用7位编码，起始 位为1位，终止位为1位，并采用1位奇偶检验位，则传输效率η＝7/(7+1＋1＋1)＝70%。 异步传输方式常用于1200bps及其以下的低速传输。
为了提高效率，可以使用另一种同步方式，称为同步传输。使用同步传输时，数据块以 稳定的位流形式传输，没有起始位和停止位。数据块的长度可能是很多位。为了防止发送器 和接收器之间的偏差，它们的时钟必须达到某种程度的同步。可以在发送器和接收器之间提 供一条独立的时钟线路，由线路的某一端（发送器或接收器）定期地在每个位时间中向线路 发送一个短脉冲信号，另一端则将这些有规律的脉冲作为时钟。这种技术在短距离传输时表 现良好，但对于长距离的传输，这些时钟脉冲本身就与数据信号一样可能受到损伤，因而产 生定时误差。另一种可供选择的方法是将时钟信息嵌入到数据信号中。对于数字信号，通过 曼彻斯特编码就可以实现，详见2．4．2小节。对于模拟信号，也有很多技术可供使用。例 如，载波频率本身就可以根据载波的相位来同步接收器。
在使用同步传输时，还需要另一级同步，让接收器能够判断数据块的开始和结束。为了 做到这一点，每个数据块以一个“前同步码”的位模式开始，并用一个“后同步码”的位模 式结束，前同步码和后同步码的形式是根据所采用的传输控制规程而定的。另外，在传输过 程中，被传送的数据块一般带有控制信息，某些控制信息也有用于同步的。将前同步码、控 制信息、实际数据以及后同步码加在一起就称为一个帧。具体的帧格式取决于使用的数据链 路控制过程。
图2-5为同步传输的典型格式。通常一个帧以一个称为标志（FLAG）的前同步码开始， 这个标志的长度为8位，后同步码使用的是同样的标志。接收器等待标志格式的出现，依此 得知一个帧的开始，紧随其后的是一些控制字段，然后是数据字段，接着还有一些控制字段， 最后是重复使用的标志。
对于较大的数据块来说，同步传输比异步传输效率高。异步传输需要有30%以上的额外 开销，而同步传输中的前同步码、控制信息以及后同步码加起来通常不超过100位。例如， 某种数据传输机制中包含了32位的控制信息、8位前同步码和8位后同步码。因此，对于 一个1000个字符的实际数据块，每个帧包含48位的额外开销，以及1000×8＝8000位的数 据，其额外开销仅占48/8048×100%=0.6%。
同步传输效率高，但实现起来比较复杂，通常用于速率为2400bps及其以上的高速传输。
3．单工／半双工／全双工传输
数据传输是有方向性的，根据线路的传输能力，通 信线路上的数据交换可以有以下三种不同的方式。如图 2-6 所示。
单工传输 通信线上的数据始终在一个方向上传 送，而不进行与此相反方向的传送。如图2-6(a)所示， 数据信息总是从发送器A传输到接收器B。这种情况可 以跟无线电广播类比，信号只在一个方向上传播，电台 发送，收音机接收。
半双工传输 数据流可在两个方向上传输，但同一 时刻只限于一个方向传输。如图 2-6(b)所示，通信的 双方都具有发送器和接收器，信息可以从A传至B，或 从B传至A。由于两个方向的传输使用的是同一信道，要实现双向传输，必须交替改换信道方向，也就是说，A 和B的信息发送必须交替进行，可以把它比喻为一坐单车道的双向桥。
全双工传输 数据流可以在两个方向上同时传输。如图2-6(c)所示，它相当于把两个相 反方向的单工传输组合在一起。这种“双向同时”方式可被看作是一座双车道的双向桥。显 然，对于数字设备之间的数据交换，全双工传输比单工和半双工传输效率高，控制简单，但 结构较复杂，系统造价高。
对于数字信号传输，全双工操作需要两条独立的传输信道，而单工和半双工则只需要一 条传输信道。模拟信号的传输则与频率有关：如果站点的发送和接收都使用同一个频率，那 么在无线传输中它必须以单工或半双工传输方式操作，而在有线传输中，如果使用两条独立 的传输路线，那么使用同样的频率也能以全双工方式操作。如果一个站点在发送时使用一个 频率，而在接收时使用另一个频率，那么它就可能在无线传输中实现全双工方式的操作，而 在有线传输中，这种情况只需要一条线路就可以实现全双工方式
4．基带传输、频带传输和数字数据传输
基带传输
所谓基带传输是指计算机（或终端）输出的二进制“1”或“0”的电压（或 电流）原样信号直接送到传输电路的传输方式。基带信号不经调制，可以进行波形变换（或 码型变换），经驱动后进行传输。基带信号的特点是频谱中含有直流、低频和高频成分，随 着频率的升高，其幅度相应减小，最后趋于零。基带传输是最基本的数据传输方式，适合做 短距离的数据通信，广泛应用于计算机局域网和现场总线。
频带传输
频带传输就是将代表二进制数据的“1”和“0”信号，通过调制解调器变成 具有一定频带范围的模拟信号进行传输。典型的例子如电话电路，其频带范围一般为300～ 3400Hz，基带信号不能通过，所以要采取措施把基带信号调制到电话电路的频带范围内传 输。频带传输可实现远距离的数据通信。
数字数据传输
数字数据传输方式是利用数字话路传输数据信号的一种方式，如 PCM 数字电话。这种方式效率高，传输质量较好
2．2．3 传输损伤
在任何传输系统中，由于各种传输损伤的存在，接收到的信号可能与传输信号并不完 全一样。就模拟信号而言，这些损伤会降低信号的质量。对数字信号则会导致比特差错：二 进制的1变成了0，或0变成1。以下将讨论衰减和衰减失真、时延失真、噪声等几种主要 损伤，并评估它们对通信链路信息运载能力的影响。
1．衰减和衰减失真
不论是何种传输媒体，随着传输距离的增长信号强度会不断减弱。对有线媒体来说，这 种强度的减弱也叫衰减，通常可用对数表示，因此常常表示为单位距离的分贝值。对于无线 媒体，衰减是距离的复杂函数，并与大气成分有关。由于衰减的存在，传输工程需要有三个 方面的考虑：
⑴ 接收到的信号必须有足够的强度，这样接收器中的电路才能检测信号；
⑵ 信号电平必须比噪声电平高，这样接收到的数据才没有差错；
⑶ 频率越高衰减越严重。
第⑴和第⑵个问题只要注意信号强度并使用放大器或转发器就可以解决。对于点对点的 链接，发送器的信号应当足够强，使接收器能分辨信号，但也不能太强，以至于发送器或接 收器的电路超负荷，这将导致生成的信号失真。到了一定距离之外，失真程度超出了可接受 的范围，此时就需要使用放大器或转发器不断增强信号。对多点线路而言，由于发送器和接 收器之间的距离是可变的，因此情况要复杂的多。
对模拟信号而言，第⑶个问题要引起足够的注意。由于衰减失真是作为频率的函数变化 的，因而接收到的信号会有失真，可懂度会降低。为了解决这个问题，通常采用均衡技术， 即利用加感线圈改变线路的某些电气特性，使信号衰减变得比较均匀。另一种方法是使用放 大器，使其放大高频的倍数比低频的倍数高。

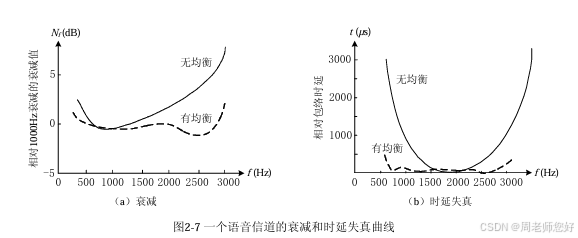

例如，如图2-7（a）所示，对典型的专用线路来说衰减是频率的函数。图中的衰减值是 频率为1000Hz 时衰减的相对值。纵坐标轴上的正值代表衰减比1000Hz时的衰减高。将一 特定功率的1000Hz单频波加到输入端，在输出端测得功率为P1000。对于其他任何频率f， 重复上述过程，则以分贝为单位的相对衰减值为
图2-7（a）中的实线表示没有经过均衡的衰减情况。我们可以看到话音频段的高端频率 成分比低端频率成分衰减大的多。很明显这样接收到的话音信号将失真。图中虚线表示了均 ·19· 衡效果，对应的扁平曲线是质量得到改善后的话音信号。这样通过调制解调器的数字数据即 使速率相当高也可以正常传输。
对数字信号来说衰减失真不是什么大问题。如我们所知，数字信号的强度会随频率的上 升而急剧下降，但绝大部分信号的内容集中在信号的基频或比特速率附近。
2．时延失真
时延失真是有线传输媒体特有的现象。这一失真的产生是由于在有线媒体上信号传输速 度随频率的不同而改变。对频带有限的信号来说，在靠近中心频率的地方传播速度趋于最快， 而在频带两侧的传播速度则较慢。因此，信号中不同频率成分到达接收器的时间也不同，从 而导致了不同频率之间的相移。这就是说接收到的信号因频率成分延迟的不同而产生了失 真，这一影响称为时延失真。
时延失真对数字传输尤为重要。假设不论用的是数字信号还是模拟信号来传输一个比特 串，由于时延失真的存在，某个比特位中的频率成分会溢出到其它比特位上，因此会产生码 间串扰。对传输控制来说，它是限制最大比特速率的主要因素。
均衡技术也可用于时延失真。这里还是以专用电话线路为例，图 2-7（b）表示了均衡 对时延的影响，以频率的函数表示。
3．噪声
对任何传输事件来说，接收到的信号都包含被传输的信号、因传输系统引起的各种失真 导致的变形、以及在传送和接收之间的某个地方插入进来的不希望有的信号。后者是些无用 的信号，称为噪声，它是传输系统性能的主要制约因素。
噪声可以分为四类：热噪声、互调噪声、串扰和冲激噪声。
⑴ 热噪声 热噪声是由导体内电子的热运动造成的。热噪声存在于所有的电子设备和传 输媒体中，并且是温度的函数。热噪声均匀地分布在整个频率范围内，因此通常称为白噪声。 热噪声是无法消除的，这就为通信系统的性能带来一个上限。 在任何设备和导体中，1Hz带宽内存在的热噪声的值被称为噪声功率密度，用N0表示， 单位为瓦/赫兹（W/Hz）。N0的值可根据下式确定：
这里，k为玻尔兹曼常数，其值为1.3803×10-23J/oK；T为绝对温度。 （2－4） 我们认为噪声与频率无关。因此，在BHz带宽内的热噪声N用瓦（W）表示就是：
N一般用分贝-瓦(dBW)表示：
⑵ 互调噪声
当不同频率的信号共享一个传输媒体时可能产生互调噪声。互调噪声带来 的影响是产生了额外的信号，其频率为两个原频率之和或差，也可能是若干倍的原频率。例 如，将频率分别为f1和f2的信号混合在一起，就有可能产生频率为f1+f2的能量。这一生成 信号有可能会在频率为f1+f2的地方干扰需要的信号。
互调噪声的产生是由于在发送器、接收器中存在非线性因素，或者是传输系统受到干扰。 通常发送器、接收器以线性系统方式工作，就是说输出等于输入的常数倍。在非线性系统中 输出是输入的复杂函数。这些非线性因素的产生可能是由于元器件发生了故障或使用过强的 信号。在这些情况下会出现频率相加或相减的情况。
⑶ 串扰
如果你曾经在打电话时听到过别人的对话，那么你对串扰已经有过亲身经历， 它是信号通道之间的耦合现象。它的产生是由于载有多路信号的相邻双绞线之间发生电耦 合，有时在同轴电缆之间也会发生，不过很少见。当微波天线收到不需要的信号时也可能发 生串扰现象。虽然微波采用方向性很强的天线，但在传播过程中总会有能量扩散。通常，串 扰的量级与热噪声的一样（或更小）。
⑷ 冲激噪声
以上讨论的三种类型的噪声都是可预测的，并有着比较固定的强度，因此 在设计传输系统时可以妥善处理这些问题。然而冲激噪声是非连续的，由不规则的脉冲或噪 声尖峰组成，这些噪声尖峰的持续时间短而振幅大。它的产生有多种原因，包括外部电磁波 干扰（如雷电），以及通信系统本身的故障和缺陷。
对于模拟数据来说，冲激噪声引起的麻烦并不大。例如，话音传输可能被短暂的咔嚓声 打扰，但并不影响对话音的理解。然而，在数字数据传输中冲激噪声是差错的主要原因。例 如，一个持续时间为0.01秒的能量尖峰不会破坏任何话音数据，但有可能会毁掉500位以 50kbps 传输的数字数据。图2-8中所举的例子是噪声对数字信号的影响，这里的噪声由适中 的热噪声加上偶尔发生的冲激噪声尖峰组成。通过对接收到的波形一次一位地采样，可以从 信号中恢复数字数据。如我们看到的，有时噪声的存在足以将1变为0，或将0变为1。
4．信道容量
我们已经知道有多种形式的损伤可能导致信号的失真或损坏。就数字数据而言，我们会 想到一个问题，这些损伤对数据率带来的限制会达到何种程度？在给定条件下，某一通信信 道上的数据所能达到的传输速率称为信道容量。
这里涉及到四个彼此相关的概念：
数据率：这个速率是指数据能够进行通信的速率，用bps表示。
带宽：一个信号的绝对带宽是指它的频谱宽度，对许多信号而言，其带宽是无限的。但 是，一个信号的绝大部分能量集中在相当窄的频带内，这个频带称为有效带宽或就叫“带宽”。 传输信号的带宽是指在发送器和传输媒体的特性限制下的带宽，用赫兹或每秒的周数表示。
噪声：这里是指通信通路上的平均噪声电平。
误码率：即差错发生率。这里的差错是指发送的是0而接收的却是1，或者发送的是1 而接收的却是0。
应当引起注意的问题是：通信设施是昂贵的，并且一般说来通信设施的带宽越宽，所花 费用就越高。更进一步说，任何实际应用的传输信道都是有限带宽的。带宽的限制是由传输 媒体的物理特性带来的，或者可能是发送器故意限制了带宽，以防止其它干扰源的干扰。相 应的，我们希望能够尽可能地有效利用给定的带宽。对数字数据来说，这意味着我们希望在 给定的带宽条件下尽可能地提高数据率，同时又将误码率限制在某个范围内。限制我们达到 这种高效率的主要不利因素是噪声。
⑴ 奈奎斯特带宽。首先让我们假设信道无噪声的情况，此时数据率的限制仅仅来自信 号的带宽。根据奈奎斯特定理，这一限制公式是：如果信号传输率是 2B，那么频率不大于 B 的信号就完全能够按此数据率传送。这一限制主要是由时延失真等影响造成的。
如果被传输的信号是二进制的（两个电压值），那么B Hz能承载的数据率是2Bbps。作 为一个例子，假设使用话音信道通过MODEM来传送数字数据。若其带宽为3100Hz，则信 道容量C是2B＝6200bps。然而，如果被传输信号使用的电压值多于两个，也就是说，每个 信号单元可代表多于一个比特位的数据。例如，用4个可能的电压值来表示信号，则每个信 号单元可代表两个比特位。这时，奈奎斯特公式就变为
式中M是离散信号的个数或电压值的个数。因此，当M＝8，B＝3100时，C就是18600bps， 这个值被一些MODEM所采用。
因此，对于给定的带宽，可以通过增加每个信号单元可代表的比特位数来提高数据率。 但是，这样会加重接收器的负担：在每个信号单元时间内，它不再只是从两个可能的信号中 区分出一个，而是必须从M个可能的信号中区分出一个信号来。传输线上的噪声和其他损 伤将会限制M的实际值。
⑵ 香农容量公式。

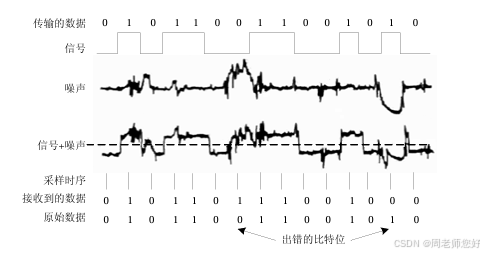

奈奎斯特公式指出，当其它所有条件都相等时，带宽加倍则数据率 也加倍。现在来考虑一下数据率、噪声以及误码率之间的关系。参考图2-8可以更形象地解 释这些关系。噪声的存在会破坏一个或多个比特位。假如数据率增加了，那么这些比特位会 变“短”，因而给定的噪声模式会影响更多比特位。于是，给定一个噪声值，数据率越高则 误码率越高。
所有这些概念可以通过一个公式清楚地联系在一起，这个公式就是由数学家香农推导得 出的。如刚才看到的，数据率越高，噪声带来的破坏越严重。在噪声存在的情况下，给定一 个噪声值，我们希望通过增大信号强度来提高正确接收数据的能力。在这一推导中涉及到的 主要参数是信噪比 SNR，它是指在传输过程中某一点的信号功率与噪声功率之比。通常信 噪比在接收器处测量，因为正是在这里需要处理信号并消除噪声。为了使用方便，这个比率 通常用分贝来表示：
式中，Psignal、Pnoise分别表示信号功率和噪声功率，（SNR）dB表示有用信号超出噪声值的量， 单位为分贝。SNR的值越高，表示信号的质量越好，所需中间转发器的数量越少。 对数字数据传输来说，信噪比十分重要，因为它设定了一个可达到的数据率上限。香农 得出的结果是，用bps来表示的信道的最大容量遵从以下等式：
其中C是信道容量，用bps表示，B是信道带宽，用Hz表示。香农公式表示了理论上可达 到的最大值。然而在实际应用中能够达到的速率要低得多。其中一个原因是该公式假定噪声 为白噪声（热噪声），既没有考虑到冲激噪声，也没有考虑衰减和时延失真。
公式（2－9）中提到的容量称为无误码容量。经香农证明，假如信道上的实际信息率比 无误差容量要低，那么从理论上说，通过使用适当的信号编码，信道就有可能达到无误码容 量。遗憾的是，香农的理论并没有给出如何找到这种编码的方法，但他确实提供了一个用来 衡量实际通信机制性能的计算标准。
从上面这个等式中，还可以想到其他一些有用的东西。对于给定的噪声值，看起来似乎 通过增加信号强度或带宽就能提高数据率，然而，如果信号强度提高了，则系统的非线性程 度也会提高，这就导致互调噪声的增加。还有一点需要注意，由于假定噪声是白噪声，那么 带宽越宽，系统容纳的噪声也就越多，因此随着B的增加SNR反而降低了。
让我们看一个与奈奎斯特公式和香农公式相关的例子。假定某个信道的频谱在3MHz 到4MHz之间，信噪比为24分贝，那么：
根据香农公式（2－9），得
这就是理论上的极限，是很难达到的。如果能够达到这个极限，根据奈氏公式（2－7）， 需要多少信号值呢？应该有：
2．3传输媒体
传输媒体是在数据传输系统中位于发送器和接收器之间的物理通路。传输媒体可分为有 线的和无线的两类。在这两种情况下，通信都是以电磁波的形式进行的。对有线媒体而言， 电磁波被引导沿某一固体媒体前进，有线媒体包括双绞线、同轴电缆及光缆。无线媒体提供 了传输电磁波信号的手段，但不引导它们的传播方向，主要包括空气、海水、外层空间等。 使用无线媒体的信号传输形式通常称为无线传输，其中包括地面微波、卫星微波、无线电波 及红外线传输技术等。
数据传输特性以及通信质量取决于传输媒体的性质和传输信号的特性。对于有线媒体， 传输受到的限制主要来自于媒体自身的性质。对于无线媒体，在决定传输特性这个问题上，发射天线生成信号的带宽比媒体本身特性更为重要。天线发射的信号有一个重要属性：方向 性。一般情况下，低频信号是全向性的，也就是说信号从天线发出后会沿所有方向传播。当 频率较高时，信号才有可能被聚集成为有向波束。
通常，在设计数据传输系统时，主要考虑的是数据率和传输距离，总是希望它们越大越 好，而决定数据率和传输距离的许多因素都与传输媒体及信号有关。
2．3．1 有线传输媒体

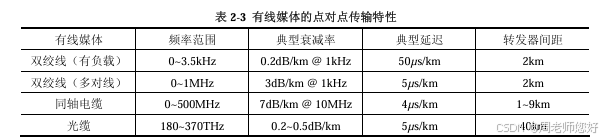

表2-3给出了常见有线媒体的点对点传输特性，下面我们将依次介绍表中所列3种媒体。 在采用多点连接的网络中，这些媒体的特性有所不同，我们将在以后章节中，结合具体的网 络类型进行讨论。
1．双绞线
双绞线是一种最常用的传输媒体，它由两根彼此绝缘的导线组成，两根导线按照规则螺 旋状绞合在一起。这一对线作为一条通信链路使用。通常，将许多这样的线对捆扎在一起， 并用坚硬的、起保护作用的护皮包裹成一根电缆。当距离较长时，一根电缆可能要容纳数百 个线对。将线对绞合起来是为了减轻同一根电缆内的相邻线对之间的串扰。同一捆中的相邻 线对通常具有不同的绞距。
双绞线既可以用于传输模拟信号，也可用于传输数字信号。对于模拟信号，大约每隔 5~6km 需要使用一个放大器。而对于数字传输（包括使用数字信号或模拟信号），大约每隔 2~3km 就要使用一个转发器。
在各种有线媒体中，双绞线在传输距离、带宽以及数据率上局限性最大。双绞线的衰减 是一个与频率密切相关的函数，随着频率的上升而上升。其它损伤对双绞线的影响也很严重。 这种媒体之所以非常容易受到干扰和噪声的影响，是因为它很容易与电磁场耦合。例如，一 根与交流电源线平行的电线可以获取50Hz的能量。冲激噪声也能方便地侵入双绞线。为了 减轻损伤，可以采取一些措施。如用金属网罩或护皮将电线屏蔽可以减少干扰；将电线绞合 起来可以减轻低频干扰，而相邻线对使用不同的绞距则可以减轻串扰现象。
对于点对点的模拟信号传输，使用双绞线能够达到 1MHz 左右的带宽。对于长途点对 点的数字信号传输，数据率能够达到几兆赫兹。当距离很短时，数据率则可达到100Mbps， 甚至1Gbps，目前此类产品已经上市。

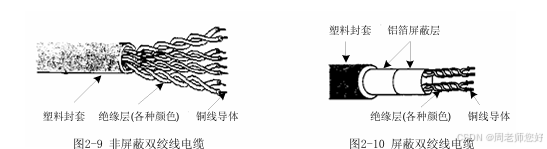

双绞线有两种不同类型：非屏蔽双绞线（UTP）和屏蔽双绞线（STP）。如图 2-9 和图 2-10 所示，UDP 是所有常见媒体中最便宜的一种，而且使用方便，安装简单，但在外部电 磁场的干扰面前显得相当脆弱，这些干扰包括来自相邻双绞线的干扰和周围环境产生的噪 声。为改善此类媒体的特性，其中一个办法就是用金属网罩或护皮将双绞线屏蔽起来，以减 少干扰，由此产生了第二种双绞线，即屏蔽双绞线。这种屏蔽双绞线在高数据率的情况下有 更好的表现，然而它需要配有支持屏蔽功能的特殊端接设备和相应的安装技术，比无屏蔽双 绞线价格贵，而且使用也不太方便。
为适用不同应用的需要，美国电气工业协会（EIA）为双绞线电缆定义了五种不同的质 量级别，给出了非屏蔽双绞线和屏蔽双绞线及其端接设备的使用规约。目前常用的UTP电 缆有两种：一种是数据率可达16Mbps的UTP电缆，通常称为3类线；另一种是数据率可 达100Mbps 的UTP电缆，通常称为5类线。3类线和5类线的关键差别在于单位距离上的 绞数不同。5类线旋得较紧，一般为每绞0.6~0.85cm；而3类线每绞则有7.5~10cm。电缆旋 得越紧，价格越贵，但性能也强得多。
2．同轴电缆

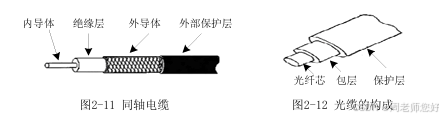

同轴电缆是网络中应用十分广泛的传输媒体之一。它也像双绞线那样由一对导体组成， 但其构造与双绞线不同，同轴电缆是按“同轴”的形式构成线对，其结构如图2-11所示。 最里面是内导体，外包一层绝缘材料，外面再套一个空心的圆柱形外导体，最外面则是起保 护作用的塑料外皮。内导体和外导体构成一组线对，外导体也可以由编织线来实现。
同轴电缆中的外导体形成了围绕着内层导线的可弯曲的金属圆柱，从而起到防止电磁辐 射的屏障作用。这种屏障从两个方面隔离内层导线：它既防止外来能量引起的干扰，又阻止 内层导线中的信号辐射能量干扰其它导线。由于屏蔽层在各个方向上围绕导线，因此屏蔽是 十分有效的。同轴电缆可与其它导线平行放置或盘在角落，屏蔽始终起作用。同轴电缆适用 于点到点连接和多点连接。
有两种广泛使用的同轴电缆：一种是50Ω电缆，用于基带数字传输；另一种是75Ω电 缆，用于宽带模拟传输。“宽带”这个词来源于电话业，指比 4kHz 宽的频带，然而在计算 机网络中，“宽带电缆”是指使用模拟信号传输数字数据的较宽频带的电缆。
用基带电缆传输数字信号时，信号占据整个频宽，电缆上只有一个信道。基带电缆主要 用于局域网，数据速率一般为 10Mbps。宽带电缆使用标准的有线电视技术，频带高达 300~450MHz。由于传输模拟信号，传输距离可达100公里。为了在模拟网上传输数字信号， 需要在接口处安装电子设备，用以把进入网络的比特流转换为模拟信号，并把网络输出的模 拟信号再转换成比特流。依照电子设备类型的差异，1bps占据大约1Hz的带宽。使用先进 调制技术，可以达到每赫兹多个比特。
从技术上讲，宽带电缆在传送数字数据方面要比基带电缆差，但它的优点是已被广泛安 装。面对电话公司和有线电视公司激烈竞争的形势，可以预期有线电视系统会作为计算机城 域网运行，并会越来越多地在它上面提供电话和其它服务。
同轴电缆的频率特性比双绞线优越，可被有效地应用于频率高、数据率快的环境里。同 轴电缆的性能限制主要来自衰减、热噪声以及互调噪声，其它干扰对其影响不大。 对于模拟信号的长途传输，每隔几千米就需要使用放大器，频率越高，放大器的间隔就 ·25· 越近。模拟信号的有效频谱可延伸至 500MHz 左右。对于数字信号系统，大约每千米就需 要一个转发器，数据率越高，间隔就要越小。
3．光缆
光缆是网络传输媒体中性能最好的一种。光缆是一种纤细、柔韧且能够传导光线的媒体， 由光导玻璃或塑料芯（光纤）构成。它被另一层称作包层的玻璃包住，最外一层是坚硬的保 护层，纤芯为光通路。包层由多层反射玻璃构成，可以将光折射到纤芯之上。每一芯及包层 或紧或松地被外壳包裹着，如图2-12所示。在紧型结构中，光纤被外层塑料壳完全裹住； 在松型结构中，光纤与保护壳之间有—层液体胶或其它材料。无论哪一种结构，外壳都起着 提供必要的光缆强度的作用，以防止光纤受外界温度、弯曲、外拉、折断等影响。
光缆可以由单股光纤构成，也可将多股光纤捆在一起放在光缆中心。光纤比铜导线细且 轻，所以大型光缆能比同尺寸的铜电缆有更多的导体作用，这一特点使光纤在空间有限的环 境下使用更理想。
光纤主要分为传输点模数类和折射率分布类两大类。传输点模数类分单模光纤和多模光 纤。单模光纤的纤芯直径很小，只提供一条光通路，在给定的工作波长上只能以单一模式传 输，传输频带宽，传输容量大。多模光纤是在给定的工作波长上，能以多个模式同时传输的 光纤。多模光纤由它的包层根据光的不同折射率来控制不同模的速度，使光纤传输信号的各 个部分能同时到达，接收者感觉到的仅是—个脉冲。与单模光纤相比，多模光纤的传输性能 较差。折射率分布类光纤可分为跳变式光纤和渐变式光纤。跳变式光纤芯的折射率和保护层 的折射率都是一个常数。在纤芯和保护层的交界面，折射率呈阶梯型变化。渐变式光纤芯的 折射率随着半径的增加按一定规律减小，在纤芯与保护层交界处减小为保护层的折射率。纤 芯的折射率的变化近似于抛物线。
有两种光源可被用作信号源：发光二极管（LED）和注入型激光二极管（ILD），它们 有着不同的特性。光纤的接收端由光电二极管构成，在遇到光时，它给出—个电脉冲。光电 二极管的响应时间一般为1ns。这就是把数据传输速率限制在1Gbps内的原因。热噪声也是 个问题，因此光脉冲必须具有足够的能量以便被检测到。如果脉冲能量足够强，则出错率可 以降到非常低的水平。
在计算机网络中最常用的光纤为玻璃多模，850nm波长的LED，传输速率100Mbps， 有效范围约 20km。目前正在研制超高速光纤通信系统，除 2.4Gbps 系统已投入商用外， 5Gbps、10Gbps 甚至20Gbps、30Gbps 的系统也正处于研制阶段，超高速系统中最主要的问 题是速度受到光纤和电子器件速率的限制，因而需要研究解决高速调制的方法和器件。
光纤的传输距离仅受波长的影响，衰减率极低。同时为了更有效增大传输距离，一般都 采用1.55µm零色散波长光纤，同时利用掺饵光纤放大器作为接收机的前置放大器或在光纤 线路中作为中继器，可使光纤的传输距离为几十公里，甚至上百公里。由于光纤采用的是光 谱技术，没有泄漏信号的现象，也不受电磁波和高频失真的影响，使它更适合有危险的、高 压的或者泄漏信号、干扰信号很强的环境。
2．3．2 无线传输

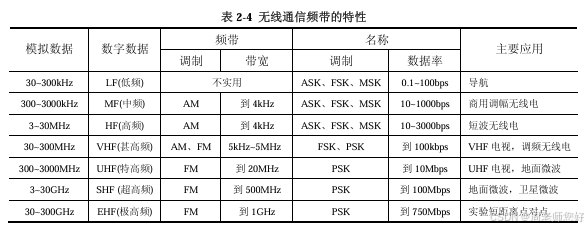

无线媒体不使用电或光导体进行电磁信号的传递工作，它的发送和接收都是通过天线实 现的。在发送时，天线将电磁能量发射到无线媒体中；而在接收时，天线从周围的媒体中获 取电磁波。从理论上讲，地球上的大气层为大部分无线传输提供了物理通路。无线传输有两 种基本的构造类型：定向的和全向的。在定向结构中，发送天线将电磁波聚集成波束后发射 出去，因此发送和接收天线必须仔细校准。在全向的情况下，发送信号沿所有方向传播，并 能被许多天线接收。通常，信号的频率越高，被聚集成方向性电磁波束的可能性就越大。 表2-4总结了不同频带的无线传输特性。无线传输使用的频率范围很大，在对无线传输的讨论中，我们感兴趣的频率范围有三个，分别为：微波频率、广播无线电波和红外线频谱。
1．地面微波
微波天线最常见的类型是抛物面“碟状”天线，这种天线被牢牢固定，并且将电磁波聚 集成细波束，从而在可视区内发送给接收天线。微波天线通常被安放在高出地面很多的位置， 这样做是为了延长天线与天线之间的距离，并且能够越过位于天线之间的障碍物。如果没有 中间障碍，则天线之间的最大距离遵从以下等式：
其中d是天线间距离，单位为千米；h是天线高度，以米为单位；K是调节因子。K的 存在基于以下事实：微波在传播过程中会随着地球表面曲度而弯曲或折射，因而它传播的距 离比视线所能达到的距离远。大量的实验得出K＝4/3。例如，两个位于100m高度上的微波 天线，最大间距d＝7.14× 133＝82km。为了实现长途传输，需要使用到一组微波中继站。 点对点的微波链路首尾相接，连成一线，就可达到所需的传输距离。
地面微波系统主要用于长途电信服务和电视传播，可替代同轴电缆或光缆。在传输距离 相等的条件下，微波设施需要的放大器或转发器要比同轴电缆少得多，但它要求在视距内传 输。微波的另一种应用是建筑物之间的点对点短距离传输，可用于闭路电视或局域网。 微波传输的频率范围为2GHz~40GHz，其主要损耗L来自衰减，用下式表示：
其中，d是距离，λ是波长，它们的单位是一样的。在下雨天时，衰减会增大，这一点 对高于10GHz 的频段来说影响尤其明显。损伤的另一个起因是干扰。随着微波应用的不断 增多，造成传输区域重叠，干扰的威胁始终存在。
2．卫星微波
一个通信卫星实际上是一个微波中继站，它用于将两个或多个地基微波发送器/接收器 连接起来。卫星从一个频段（上行）接收传输信号，放大或再生后，将其从另一个频段（下 行）发送出去。一个轨道卫星可以在多个频段上工作，这些频段称为转发器信道。卫星可以 提供两个远距离地面天线之间的点对点连接，也可以提供一个地面发送器和多个地面接收器 之间的通信手段，其重要应用包括电视节目传送、长途电话传输、专业商业网络等。
为了使通信卫星有效工作，一般需要它相对于地球的位置是恒定的；否则，它不能保证 所有地球站都始终保持在可视范围之内。要维持恒定位置，卫星的旋转周期应该与地球的旋 转周期保持一致。如果两个使用相同频带的卫星离得很近，它们会相互干扰。为了避免这个 问题，目前的标准要求在4/6GHz频段有4°的间隔（从地球上测得的角位移），在12/14GHz频段有3°的间隔。因此，可用的卫星数目是相当有限的。
卫星传输的最佳频率范围为1GHz~10GHz。在低于1GHz的情况下存在大量的自然界噪 声，包括来自银河星系、太阳、大气层的噪声，以及来自各种电子设备的人为干扰。在10GHz 以上，由于大气层的吸收和雨天等气候的影响，信号将严重衰减。 卫星通信还有几个特点需要注意。首先，信号从发送站通过卫星转发到接收站大约有 250ms的传输时延，且这个时延与两站点间的距离无关。相对于地面电缆传播延迟时间约5µs 来说，特别是对于近距离的站点，这要相差几个数量级。其次，卫星微波天生就是广播工具， 多个站点可以向卫星发送信息，同时从卫星传送下来的信息也会被众多站点接收。
3．广播无线电波
广播无线电波和微波之间的主要区别在于前者为全向性的，而后者是方向性的。因此， 广播无线电波不要求使用碟状天线，也无须固定在某一精确校准的位置上。
广播无线电波的频率范围为30MHz~1GHz，这个范围不仅覆盖了广播 FM 频段，还包 括VHF和UHF电视频段。这个频率范围是广播通信的有效频段，与低频电磁波不同，电离 层对高于30MHz的无线电波是透明的。无线电波的传输范围局限于视距范围，而相距很远 的发送器不会因大气层的反射而互相干扰。与高频处的微波也不同，下雨对无线电波的衰减 影响不大。作为视线传播技术，发送器和接收器之间的最大距离服从等式（2－10），而传输 距离带来的衰减服从等式（2－11）。
无线电波损伤的一个主要来源是多路干扰。来自地面、水域和人造物体等的反射会在天 线之间产生多条传输路径。
4．红外线
通过收发器调制出不相干的红外线光，就可以实现红外线通信。无论是直接传输还是经 一个浅色表面如天花板等的反射，只要收发器与收发器之间的距离不超过视线范围，就可准 确地进行通信，方向性很强，几乎不受干扰。
红外线传输的工作频率一般为 3×1011~2×1014Hz，与微波传输之间的一个重要区别是前 者无法穿透墙体，因此微波系统中的安全问题和干扰问题在红外线传输中都不存在。更进一 步说，红外线不存在频率分配问题，因此没有必要取得使用许可。
选择传输媒体时要考虑的问题很多，它受到网络拓扑结构、通信量、可靠性要求、传输 的数据类型、网络覆盖的地理范围等因素的限制，对各个方面进行综合分析是必要的。
