移动通信基础（14）均衡

目录

迫零均衡器

最小均方误差均衡

---

信道均衡的基本原理就是对经信道传输后抵达接收端的信号进行与信道特性相反的处理，可以视作反向滤波，用于抵抗不理想信道引起的信道失真，并最终将接收到的信号准确恢复出来。

均衡技术实际上是一种补偿技术，主要是为了弥补信道中各种失真尤其是符号间干扰（ISI)对于信号的影响，因此，在设计均衡器的时候，通常是先经过信道估计获得信道特性之后再设计的。毫米波信道一般都是频率选择性信道，这种信道存在着多径效应，而多径效应又会产生码间干扰，当码间干扰较大时，会直接影响接收机的判决解调，因此需要在接收端进行均衡器的设计，以抵抗多径的效应。均衡算法一般分为线性及非线性均衡，线性均衡器中，最小均方误差和迫零是均衡器设计的基本原则。时延扩展会引起码间干扰（ISI），可以通过信号处理的方法来对抗ISI。
经过均衡器的同时又信号和噪声，噪声经过均衡器后有可能被放大。因此，均衡器的设计需要在消除ISI和噪声增强之间取得平衡。均衡器的输出是对发送符号的估计，这个估计值被判决为一个可能的发送符号。

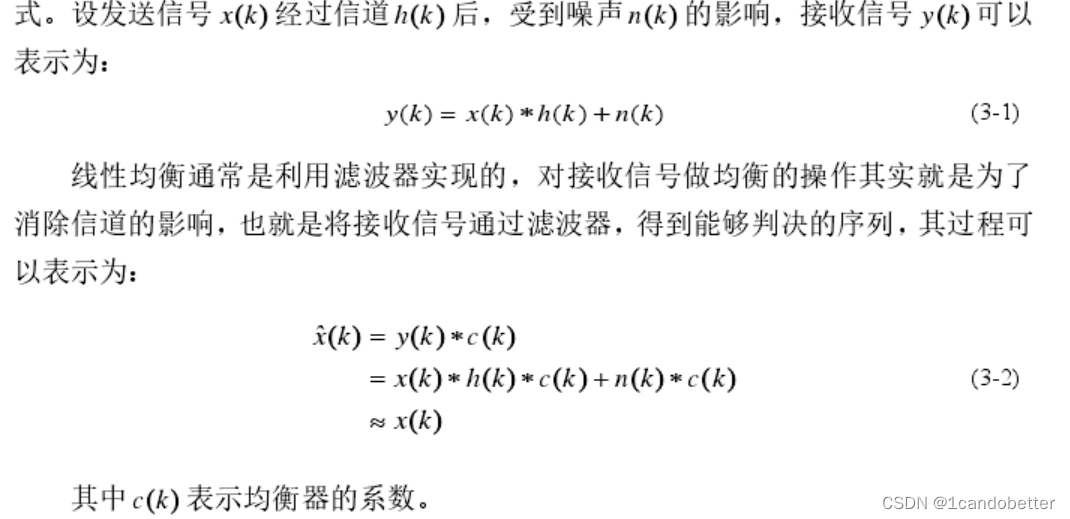

线性均衡通常是利用滤波器实现的，对接收信号做均衡的操作其实就是为了消除信道的影响，也就是将接收信号通过滤波器，得到能过够判决的序列。

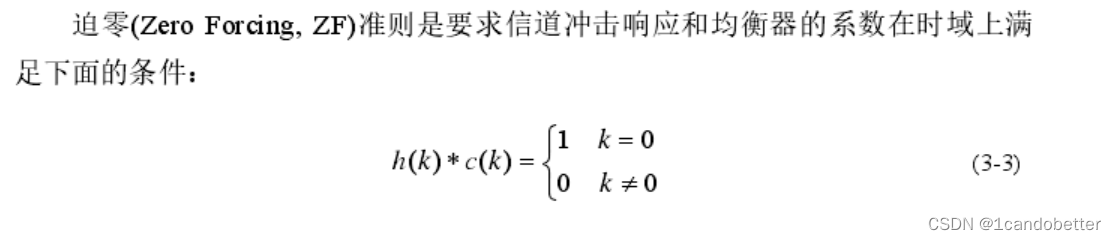

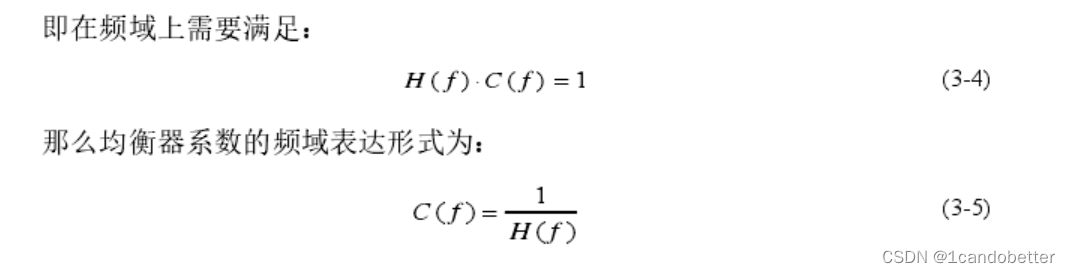

迫零均衡器

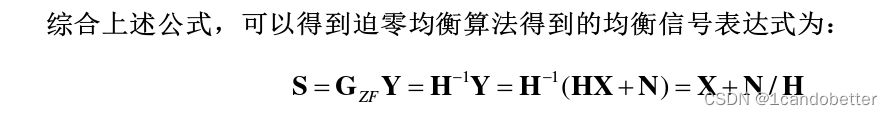

ZF均衡算法可以比较理想地消除无线信道引入的ISI，而且该均衡算法简易并且具有较低复杂度，但是此算法并没有考虑信道中存在的噪声。因此在均衡信号的同时，嵌入在接收信号中的噪声会随均衡器的频率响应而变化，尤其在大衰落的频段范围内，相应的噪声功率将被显著放大，信道的性能反而变差。

迫零均衡器在对频率衰落严重的信道进行补偿时，由于频点失真严重，均衡器将用较大的增益系数进行补偿，但随之也会引起加性噪声的增大。

最小均方误差均衡

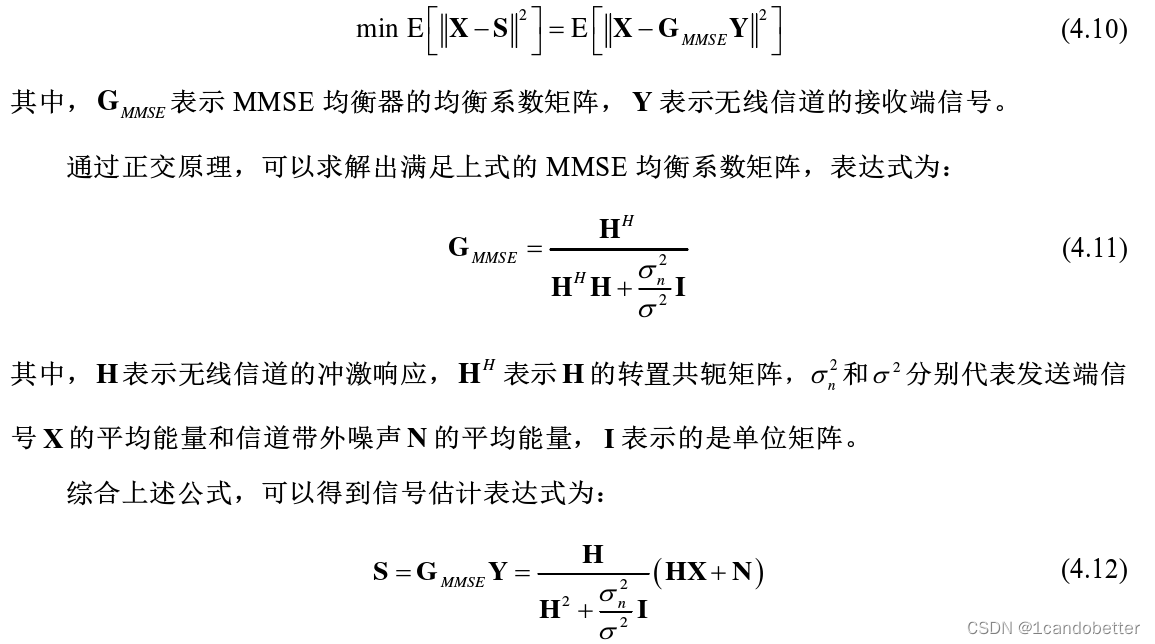

MMSE均衡算法即最小均方误差算法，弥补了ZF算法对噪声因素方面考虑欠缺的问题，该算法需要在均衡过程中抑制噪声功率被放大，它的目标是最小化均衡器得到的信号均衡值S和真实值X的均方差达到最小。

最小均方误差均衡器实际上是一个带有延迟抽头的FIR滤波器，它是根据最小均方误差准则进行设计的，目的是让误差的均方值最小。

最小均方误差均衡器的均衡系数与噪声有关，因此不会产生噪声增大的现象，MMSE均衡器的一个好处在于能够被用在任何形式的信道环境下

时域上求解均衡系数的计算过程中引起了矩阵求逆的计算。从系统设计的角度上看，矩阵的求逆实现起来非常复杂，需要很高的硬件成本。因此相比于时域均衡器，频域均衡器的设计矩阵求逆的操作，实现起来比较简单。

 MMSE均衡算法作为对ZF算法的一种改进，由于在均衡过程中囊括并处理了噪声这一不利因素，当噪声功率为0时，意味着信噪比SNR无限大，MMSE均衡器相当于ZF均衡器。相比之下，MMSE均衡器能够在有效均衡和降低噪声功率之间实现更好的平衡，比ZF均衡器具有更高的检测可靠性，但是信道矩阵求逆会恶化整个均衡算法的效率。
