Self -Attention、Multi-Head Attention、Cross-Attention

Self -Attention Transformer结构图

上图是论文中 Transformer 的内部结构图，左侧为 Encoder block，右侧为 Decoder block。红色圈中的部分为 Multi-Head Attention，是由多个 Self-Attention组成的，可以看到 Encoder block 包含一个 Multi-Head Attention，而 Decoder block 包含两个 Multi-Head Attention (其中有一个用到 Masked)。Multi-Head Attention 上方还包括一个 Add & Norm 层，Add 表示残差连接 (Residual Connection) 用于防止网络退化，Norm 表示 Layer Normalization，用于对每一层的激活值进行归一化。
Self -Attention是一端的注意力机制,输入相同。
在self-attention中，每个单词有3个不同的向量，它们分别是Query向量（$Q$ ），Key向量（ $K$ ）和Value向量（$V$ ），长度均是64。它们是通过3个不同的权值矩阵由嵌入向量$X$ 乘以三个不同的权值矩阵 $W^Q$，$W^K$ ，$W^V$ 得到，其中三个矩阵的尺寸也是相同的。均是 $512\times 64$ 。那么Query，Key，Value是什么意思呢？它们在Attention的计算中扮演着什么角色呢？我们先看一下Attention的计算方法，整个过程可以分成7步：

1. 将输入单词转化成嵌入向量；
2. 根据嵌入向量得到 $q$，$k$ ，$v$ 三个向量；
3. 为每个向量计算一个score：$score=q\cdot k$ ；
4. 为了梯度的稳定，Transformer使用了score归一化，即除以 $\sqrt{d_k}$ ；
5. 对score施以softmax激活函数；
6. softmax点乘Value值 $v$ ，得到加权的每个输入向量的评分$v$ ；
7. 相加之后得到最终的输出结果 $z$：$z=\Sigma v$ 。

Query，Key，Value的概念取自于信息检索系统。self-attention中的$Q，K，V$也是起着类似的作用，在矩阵计算中，点积是计算两个矩阵相似度的方法之一，因此使用了 $Q{K}^T$进行相似度的计算。接着便是根据相似度进行输出的匹配，这里使用了加权匹配的方式，而权值就是query与key的相似度。

Transformer 的输入

Transformer 中单词的输入表示 x由单词 Embedding 和位置 Embedding （Positional Encoding）相加得到。

位置 Embedding

Transformer 中除了单词的 Embedding，还需要使用位置 Embedding 表示单词出现在句子中的位置。因为 Transformer 不采用 RNN 的结构，而是使用全局信息，不能利用单词的顺序信息，而这部分信息对于 NLP 来说非常重要。所以 Transformer 中使用位置 Embedding 保存单词在序列中的相对或绝对位置。
位置 Embedding 用 PE表示，PE 的维度与单词 Embedding 是一样的。PE 可以通过训练得到，也可以使用某种公式计算得到。在 Transformer 中采用了后者，计算公式如下：

其中，pos 表示单词在句子中的位置，d 表示 PE的维度 (与词 Embedding 一样)，2i 表示偶数的维度，2i+1 表示奇数维度 (即 2i≤d, 2i+1≤d)。使用这种公式计算 PE 有以下的好处：

• 使 PE 能够适应比训练集里面所有句子更长的句子，假设训练集里面最长的句子是有 20 个单词，突然来了一个长度为 21 的句子，则使用公式计算的方法可以计算出第 21 位的 Embedding。
• 可以让模型容易地计算出相对位置，对于固定长度的间距 k，PE(pos+k) 可以用 PE(pos) 计算得到。因为 Sin(A+B) = Sin(A)Cos(B) + Cos(A)Sin(B), Cos(A+B) = Cos(A)Cos(B) - Sin(A)Sin(B)。

将单词的词 Embedding 和位置 Embedding 相加，就可以得到单词的表示向量 x，x 就是 Transformer 的输入。

Self-Attention 结构

上图是 Self-Attention 的结构，在计算的时候需要用到矩阵Q(查询),K(键值),V(值)。在实际中，Self-Attention 接收的是输入(单词的表示向量x组成的矩阵X) 或者上一个 Encoder block 的输出。而Q,K,V正是通过 Self-Attention 的输入进行线性变换得到的。

Q, K, V 的计算

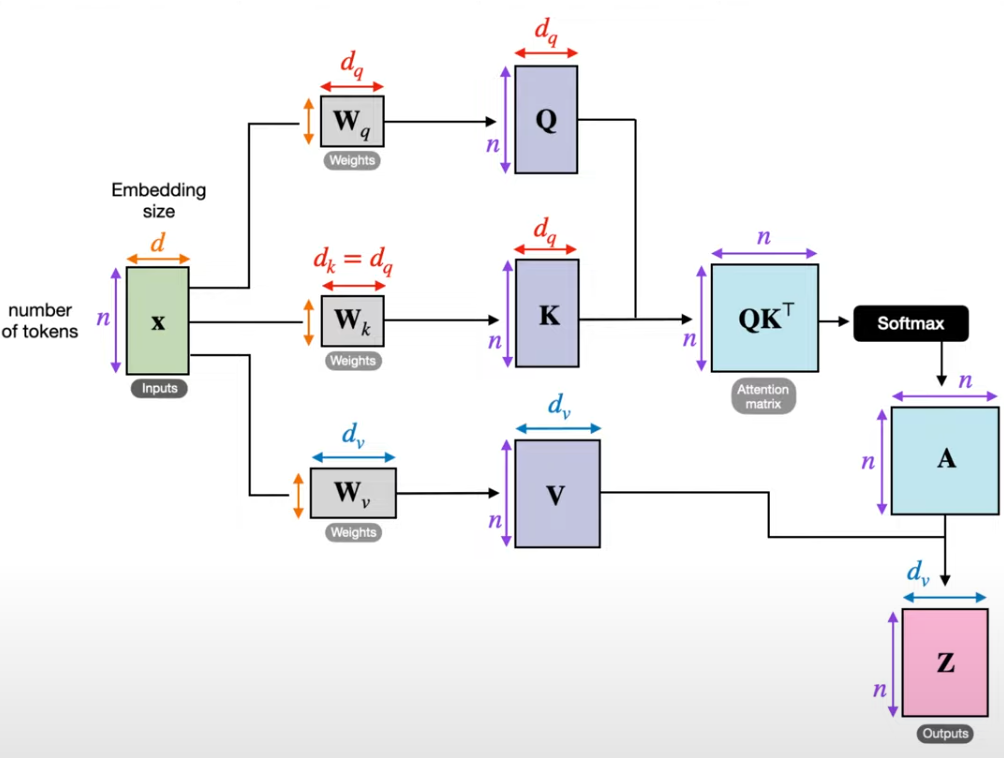

Self-Attention 的输入用矩阵X进行表示，则可以使用线性变阵矩阵WQ,WK,WV计算得到Q,K,V。计算如下图所示，注意 X, Q, K, V 的每一行都表示一个单词。
公式表式，如下：
$$\begin{array}{rl}Q& =X{W}_q\\ K& =X{W}_k\\ V& =X{W}_v\end{array}$$

Self-Attention 的输出

得到矩阵 Q, K, V之后就可以计算出 Self-Attention 的输出了，计算的公式如下：
$Attention(Q,K,V)=softmax(\frac{Q{K}^T}{\sqrt{d_k}})V$
$d_k$是$Q,K$矩阵的列数，即向量的维度。
公式中计算矩阵Q和K每一行向量的内积，为了防止内积过大，因此除以$d_k$ 的平方根。Q乘以K的转置后，得到的矩阵行列数都为 n，n 为句子单词数，这个矩阵可以表示单词之间的 attention 强度。下图为Q乘以$K^T$ ，1234 表示的是句子中的单词。

得到$Q{K}^T$ 之后，使用 Softmax 计算每一个单词对于其他单词的 attention 系数，公式中的 Softmax 是对矩阵的每一行进行 Softmax，即每一行的和都变为 1.

得到 Softmax 矩阵之后可以和V相乘，得到最终的输出Z。

上图中 Softmax 矩阵的第 1 行表示单词 1 与其他所有单词的 attention 系数，最终单词 1 的输出$Z_1$ 等于所有单词 i 的值 $V_i$根据 attention 系数的比例加在一起得到，如下图所示：

Multi-Head Attention

模型在对当前位置的信息进行编码时，会过度的将注意力集中于自身的位置，而可能忽略了其它位置。因此作者采取的一种解决方案就是采用多头注意力机制（MultiHeadAttention）。
Multi-Head Attention相当于$h$个不同的self-attention的集成（ensemble）。在上一步，我们已经知道怎么通过 Self-Attention 计算得到输出矩阵 Z，而 Multi-Head Attention 是由多个 Self-Attention 组合形成的，下图是论文中 Multi-Head Attention 的结构图。

从上图可以看到 Multi-Head Attention 包含多个 Self-Attention 层，首先将输入X分别传递到 h 个不同的 Self-Attention 中，计算得到 h 个输出矩阵Z。下图是 h=8 时候的情况，此时会得到 8 个输出矩阵Z。
公式如下：
$$\begin{array}{rl}Q& =X{W}_q\\ K& =X{W}_k\\ V& =X{W}_v\end{array}$$
$Q,K,V\in R^{512},W_i^Q,W_i^K,W_i^V\in R^{512\times 64},W^O\in R^{512\times 512},hea{d}_i\in R^{64}$
$$\begin{array}{rl}& Q_i=Q{W}_i^Q,K_i=K{W}_i^K,V_i=V{W}_i^V,i=1,\dots ,8\\ & hea{d}_i=Attention(Q_i,K_i,V_i),i=1,\dots ,8\\ & MultiHead(Q,K,V)=Concat(hea{d}_1,\dots ,hea{d}_8)\end{array}$$

意义

对不同位置，不同子空间上进行学习，从而增强模型的表达能力

或者：另一种解释

得到 8 个输出矩阵 $Z_1$ 到$Z_8$ 之后，Multi-Head Attention 将它们拼接在一起 (Concat)，然后传入一个Linear层，得到 Multi-Head Attention 最终的输出Z。

可以看到 Multi-Head Attention 输出的矩阵Z与其输入的矩阵X的维度是一样的。

Encoder 结构

上图红色部分是 Transformer 的 Encoder block 结构，可以看到是由 Multi-Head Attention, Add & Norm, Feed Forward, Add & Norm 组成的。刚刚已经了解了 Multi-Head Attention 的计算过程，现在了解一下 Add & Norm 和 Feed Forward 部分。

Add & Norm

Add & Norm 层由 Add 和 Norm 两部分组成，其计算公式如下：

其中 X表示 Multi-Head Attention 或者 Feed Forward 的输入，MultiHeadAttention(X) 和 FeedForward(X) 表示输出 (输出与输入 X 维度是一样的，所以可以相加)。
Add指 X+MultiHeadAttention(X)，是一种残差连接，通常用于解决多层网络训练的问题，可以让网络只关注当前差异的部分，在 ResNet 中经常用到：

Norm指 Layer Normalization，通常用于 RNN 结构，Layer Normalization 会将每一层神经元的输入都转成均值方差都一样的，这样可以加快收敛。

Feed Forward

Feed Forward 层比较简单，是一个两层的全连接层，第一层的激活函数为 Relu，第二层不使用激活函数，对应的公式如下:
$\max (0,X{W}_1+b_1)W_2+b_2$
X是输入，Feed Forward 最终得到的输出矩阵的维度与X一致。

组成 Encoder

通过上面描述的 Multi-Head Attention, Feed Forward, Add & Norm 就可以构造出一个 Encoder block，Encoder block 接收输入矩阵$X_{(n\times d)}$ ，并输出一个矩阵 $O_{n\times d}$ 。通过多个 Encoder block 叠加就可以组成 Encoder。

第一个 Encoder block 的输入为句子单词的表示向量矩阵，后续 Encoder block 的输入是前一个 Encoder block 的输出，最后一个 Encoder block 输出的矩阵就是编码信息矩阵 C，这一矩阵后续会用到 Decoder 中。

Decoder 结构

上图红色部分为 Transformer 的 Decoder block 结构，与 Encoder block 相似，但是存在一些区别：

• 包含两个 Multi-Head Attention 层。
• 第一个 Multi-Head Attention 层采用了 Masked 操作。
• 第二个 Multi-Head Attention 层的K, V矩阵使用 Encoder 的编码信息矩阵C进行计算，而Q使用上一个 Decoder block 的输出计算。
• 最后有一个 Softmax 层计算下一个翻译单词的概率。

第一个 Multi-Head Attention

Decoder block 的第一个 Multi-Head Attention 采用了 Masked 操作，因为在翻译的过程中是顺序翻译的，即翻译完第 i 个单词，才可以翻译第 i+1 个单词。通过 Masked 操作可以防止第 i 个单词知道 i+1 个单词之后的信息。下面以 “我有一只猫” 翻译成 “I have a cat” 为例，了解一下 Masked 操作。
下面的描述中使用了类似 Teacher Forcing 的概念，在 Decoder 的时候，是需要根据之前的翻译，求解当前最有可能的翻译，如下图所示。首先根据输入 “<Begin>” 预测出第一个单词为 “I”，然后根据输入 “<Begin> I” 预测下一个单词 “have”。

Decoder 可以在训练的过程中使用 Teacher Forcing 并且并行化训练，即将正确的单词序列 (<Begin> I have a cat) 和对应输出 (I have a cat <end>) 传递到 Decoder。那么在预测第 i 个输出时，就要将第 i+1 之后的单词掩盖住，注意 Mask 操作是在 Self-Attention 的 Softmax 之前使用的，下面用 0 1 2 3 4 5 分别表示 “<Begin> I have a cat <end>”。
第一步：是 Decoder 的输入矩阵和 Mask 矩阵，输入矩阵包含 “<Begin> I have a cat” (0, 1, 2, 3, 4) 五个单词的表示向量，Mask 是一个 5×5 的矩阵。在 Mask 可以发现单词 0 只能使用单词 0 的信息，而单词 1 可以使用单词 0, 1 的信息，即只能使用之前的信息。

第二步：接下来的操作和之前的 Self-Attention 一样，通过输入矩阵X计算得到Q,K,V矩阵。然后计算Q和 $K^T$的乘积$Q{K}^T$ 。

第三步：在得到$Q{K}^T$ 之后需要进行 Softmax，计算 attention score，我们在 Softmax 之前需要使用Mask矩阵遮挡住每一个单词之后的信息，遮挡操作如下：

得到 Mask$Q{K}^T$ 之后在 Mask$Q{K}^T$ 上进行 Softmax，每一行的和都为 1。但是单词 0 在单词 1, 2, 3, 4 上的 attention score 都为 0。
第四步：使用 Mask $Q{K}^T$与矩阵 V相乘，得到输出 Z，则单词 1 的输出向量$Z_1$ 是只包含单词 1 信息的。

第五步：通过上述步骤就可以得到一个 Mask Self-Attention 的输出矩阵$Z_i$ ，然后和 Encoder 类似，通过 Multi-Head Attention 拼接多个输出$Z_i$然后计算得到第一个 Multi-Head Attention 的输出Z，Z与输入X维度一样。

第二个 Multi-Head Attention

Decoder block 第二个 Multi-Head Attention 变化不大， 主要的区别在于其中 Self-Attention 的 K, V矩阵不是使用 上一个 Decoder block 的输出计算的，而是使用 Encoder 的编码信息矩阵 C 计算的。

根据 Encoder 的输出 C计算得到 K, V，根据上一个 Decoder block 的输出 Z 计算 Q (如果是第一个 Decoder block 则使用输入矩阵 X 进行计算)，后续的计算方法与之前描述的一致。

这样做的好处是在 Decoder 的时候，每一位单词都可以利用到 Encoder 所有单词的信息 (这些信息无需 Mask)。

Softmax 预测输出单词

Decoder block 最后的部分是利用 Softmax 预测下一个单词，在之前的网络层我们可以得到一个最终的输出 Z，因为 Mask 的存在，使得单词 0 的输出 Z0 只包含单词 0 的信息，如下：

Softmax 根据输出矩阵的每一行预测下一个单词：

这就是 Decoder block 的定义，与 Encoder 一样，Decoder 是由多个 Decoder block 组合而成。

Transformer 总结

Transformer 与 RNN 不同，可以比较好地并行训练。
Transformer 本身是不能利用单词的顺序信息的，因此需要在输入中添加位置 Embedding，否则 Transformer 就是一个词袋模型了。
Transformer 的重点是 Self-Attention 结构，其中用到的 Q, K, V矩阵通过输出进行线性变换得到。
Transformer 中 Multi-Head Attention 中有多个 Self-Attention，可以捕获单词之间多种维度上的相关系数 attention score。

Cross-Attention

Cross-Attention是两端的注意力机制，然后合起来，输入不同。Cross-attention将两个相同维度的嵌入序列不对称地组合在一起，而其中一个序列用作查询Q输入，而另一个序列用作键K和值V输入。

• Transformer架构中混合两种不同嵌入序列的注意力机制
• 两个序列必须具有相同的维度
• 两个序列可以是不同的模式形态（如：文本、声音、图像）
• 一个序列作为输入的Q，定义了输出的序列长度，另一个序列提供输入的K&V

Cross-attention vs Self-attention

Cross-attention的输入来自不同的序列，Self-attention的输入来自同序列，也就是所谓的输入不同，但是除此之外，基本一致。

cross-attention 算法

$softmax((W_Q{S}_2)(W_K{S}_1))W_v{S}_1$

1. 拥有两个序列S1、S2
2. 计算S1的K、V
3. 计算S2的Q 根据K和Q
4. 计算注意力矩阵
5. 将V应用于注意力矩阵
6. 输出的序列长度与S2一致

Cross-Attention 案例-感知器IO

感知器IO是一个通用的跨域架构，可以处理各种输入和输出，广泛使用交叉注意:

• 将非常长的输入序列(如图像、音频)合并到低维潜在嵌入序列中
• 合并“输出查询”或“命令”来解码输出值，例如我们可以让模型询问一个掩码词

这样做的好处是，通常可以处理很长的序列。层次感知器能够处理更长的序列，将它们分解成子序列，然后合并它们。层次感知器也学习位置编码与一个单独的训练步骤，重建的损失。

示例：

假设有文本数据和图像数据：

1.文本通过一个Transformer编码器处理，输出作为查询向量。

2.图像通过CNN处理，输出经过线性变换生成键和值向量。

3.计算文本查询向量与图像键向量的点积，得到注意力分数。

4.使用这些分数对图像的值向量进行加权，生成最终输出。

交叉注意力可以在多种任务中提升性能，如图像-文本匹配，视觉问答等。
