配电装置布置中尺度的内生逻辑

配电装置布置中尺度的内生逻辑
配电装置布置中的尺度问题，配电装布置中的尺度最主要考虑的就是安全性，基本尺度的产生考虑的是操作的便利性和人体工程学中的舒适性。由于我国的规范中的规定大多都来自于欧美，因此经过翻阅美国的nec规范，我们可以找到如下数据。

一 美国的规定

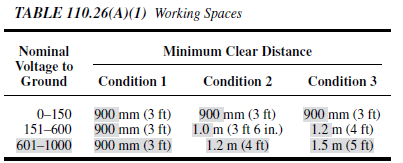

在NFPA70 2017版本中是110.26条款，里面有个表格如下所示：

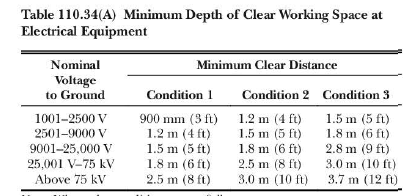

而在NFPA70 2020版本中，更新为110.34条款的如下表格。

二 再来看我国的规范中的规定:

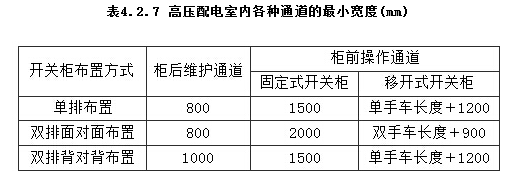

在我国的国家标准中是如下表格1，和表格2

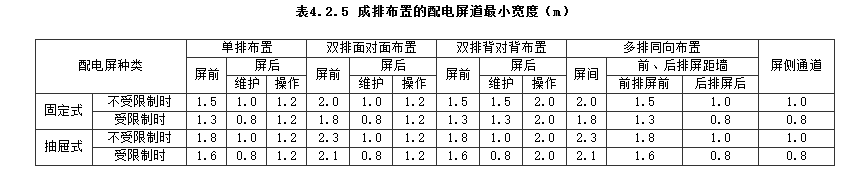

表格2

可以看出我国的规范中的数据大体上是按照美标的标准中的尺度进行了要求，但有有所不同，不同之处在于我们有了我们习惯的一个衡量体系，比如我们走路时，单股人流宽度一般是按照750mm来定义的，不管是道路标准还是规划标准，对于人行道大体是这个标准。通过分析我过标准中的数据，能够得出其内生逻辑是如下图所示的：

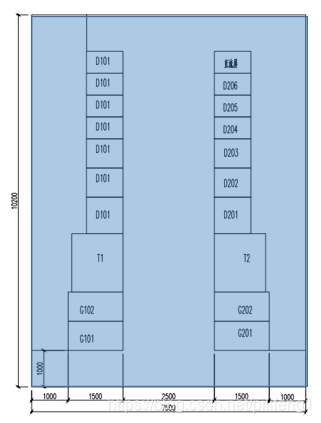

按照这个内生逻辑，如柜前，高压，移开式，面对面布置柜体，则所需要的宽度是：750X2+500+500=2500。而如果按照这个标准去定义变电所的尺寸，则可以构建如下黑盒子模型：

这个模型中，显然，7.5米成为了关键数据，而整个变电所的面积75平方米成为了一个重要数据。

三 结论

显然，75成为了一个串联起来众多数据的主线。750是基本人流标准，而7.5米成为了配电装置设置中的重要数据，75平方米成为了变电所面积的重要数据。这就是规范中这些数据的内生逻辑，知道这一点，显然是比较重要的。
