Unity Shader-后处理：时空扭曲效果

简介

最近刚刚通关《耻辱2》，在有一关的时候，竟然送给我了一个能够穿越时空的“神器”，有了这货，就可以一下子传送到过去或者回到现在。在使用这个道具的时候，会有一个屏幕扭曲的穿越的效果，感觉效果不错。

在穿越了无数回之后，我终于下决心准备在Unity里面实现一个简化的版本（肯定还原不到这种大作的水平，就当是练习啦，2333）。

屏幕收缩的效果

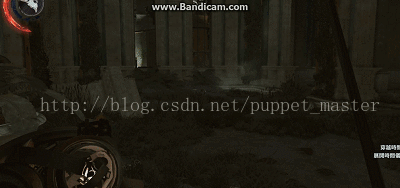

观察上面的效果图，最明显的一块就是屏幕有一个收缩的效果，这也是这种屏幕扭曲里面最明显也最容易实现的一部分。首先，扭曲效果就是uv偏移，超哪偏移，这个我们可以自己输入一个点给shader，默认就是屏幕中心点。我们让每个采样的点都朝着我们定义的中心点的方向偏移一段距离，就可以实现类似的屏幕收缩的效果。关于扭曲效果的基本知识可以参考一下 屏幕水波纹效果以及 热空气扭曲效果，这里就不多说了。下面附上收缩效果第一版。

c#脚本如下：

/********************************************************************
 FileName: PassthoughEffect.cs
 Description: "传说中的穿越"效果
 Created: 2017/05/07
 by ：puppet_master
*********************************************************************/
using UnityEngine;

public class PassthoughEffect : PostEffectBase
{

    //扭曲强度
    [Range(0, 0.15f)]
    public float distortFactor = 1.0f;
    //扭曲中心（0-1）屏幕空间，默认为中心点
    public Vector2 distortCenter = new Vector2(0.5f, 0.5f);

    void OnRenderImage(RenderTexture source, RenderTexture destination)
    {
        if (_Material)
        {
            _Material.SetFloat("_DistortFactor", distortFactor);
            _Material.SetVector("_DistortCenter", distortCenter);
            Graphics.Blit(source, destination, _Material);
        }
        else
        {
            Graphics.Blit(source, destination);
        }

    }
}

shader代码如下：

//屏幕收缩效果
//by：puppet_master
Shader "ApcShader/PaththoughEffect"
 {
	Properties
	{
		_MainTex ("Base (RGB)", 2D) = "white" {}
	}

	CGINCLUDE
	uniform sampler2D _MainTex;
	uniform float _DistortFactor;	//扭曲强度
	uniform float4 _DistortCenter;	//扭曲中心点xy值（0-1）屏幕空间
	#include "UnityCG.cginc"

	fixed4 frag(v2f_img i) : SV_Target
	{
		//计算偏移的方向
		float2 dir = i.uv - _DistortCenter.xy;
		//最终偏移的值：方向 * （1-长度），越靠外偏移越小
		float2 offset = _DistortFactor * normalize(dir) * (1 - length(dir));
		//计算采样uv值：正常uv值+从中间向边缘逐渐增加的采样距离
		float2 uv = i.uv + offset;
		return tex2D(_MainTex, uv);
	}
	ENDCG

	SubShader
	{
		Pass
		{
			ZTest Always
			Cull Off
			ZWrite Off
			Fog { Mode off }

			//调用CG函数
			CGPROGRAM
			//使效率更高的编译宏
			#pragma fragmentoption ARB_precision_hint_fastest
			//vert_img是在UnityCG.cginc中定义好的，当后处理vert阶段计算常规，可以直接使用自带的vert_img
			#pragma vertex vert_img
			#pragma fragment frag
			ENDCG
		}
	}
}

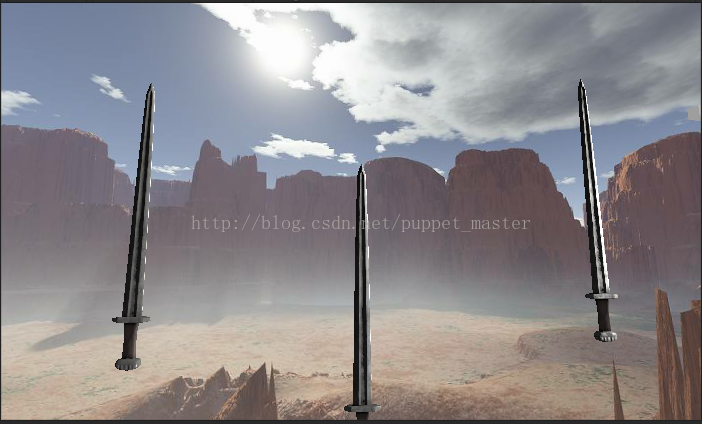

找个测试场景，未收缩前的效果如下：

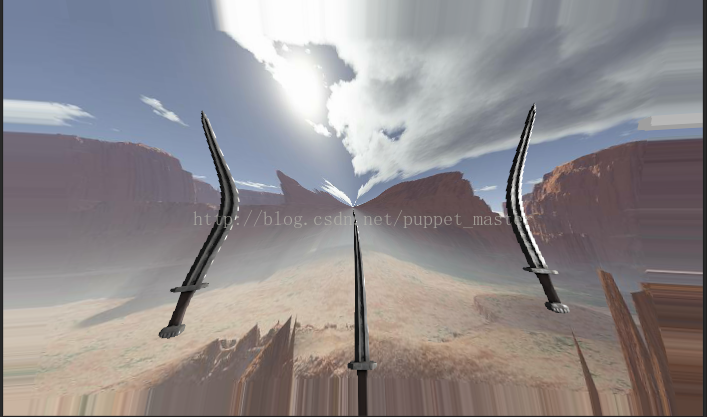

调整扭曲系数后，屏幕朝中心点收缩的效果如下：

屏幕扭曲效果与收缩效果结合
